罗伯茨变点四杆连杆运动机构

　　在轻工自动化生产线的工件移送工位、教学演示用机构实训台、小型非标设备的间歇摆转执行端，常能见到这类变点四杆机构的实际应用，罗伯茨构型的四杆机构区别于常规定长铰链四杆，其核心特点是存在运动轨迹的变点特性，可在不额外添加驱动源的前提下，实现输出端两段差异化的摆转运动规律，适配需要单输入完成两个工位切换、且两段行程运动速度特性不同的工况。

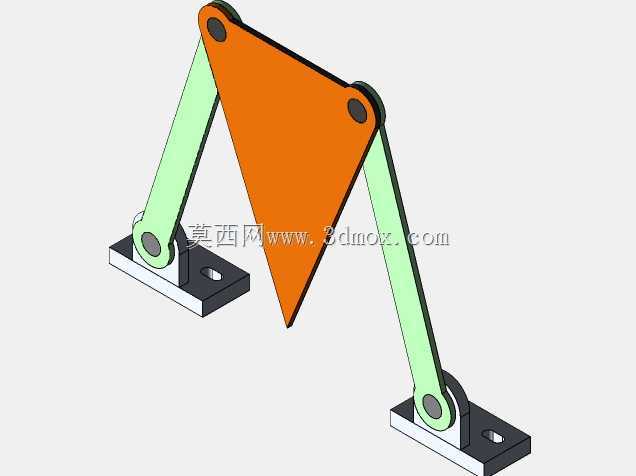

　　从实际功能层面看，该机构通过两个固定铰支座将连架杆定位在安装基准面上，中部的三角型连杆作为核心运动传递构件，将两个连架杆的摆转运动耦合，输出端可搭载小型吸嘴、拨叉或者检测探头，完成固定轨迹内的往复移送动作，相比采用凸轮驱动的同功能机构，该连杆结构无高副接触，运行过程中磨损量更小，不需要频繁调整凸轮副的间隙，长期运行的维护成本更低，适合在中低速、轻负载的连续运转工位使用，比如包装线的纸盒拨料、电子装配线的小件转序，都能通过调整杆件的相对长度，匹配不同的移送行程与摆角范围。

　　设计该类机构时，首先要根据现场安装空间确定两个固定铰座的中心距，这一尺寸是整个机构的安装边界基准，铰座采用带安装孔的板式结构，可通过螺栓直接固定在设备的安装基板上，不需要额外设计转接工装，两个连架杆的长度直接决定了三角连杆的摆角范围，设计时需要先通过运动学仿真验证变点位置的运动连续性，避免出现机构死点导致卡滞，三角连杆的三个铰接孔位置精度是保证运动顺畅的核心，三个孔的中心距公差需要控制在IT7级以内，铰接处采用间隙配合的销轴连接，预留0.02-0.05mm的配合间隙，既保证转动灵活，又不会因为间隙过大产生运动冲击。

　　从安装边界来看，两个固定铰座的底面为安装基准面，安装时需要保证两个铰座的铰接轴轴线平行度误差不超过0.1mm/m，否则会在运动过程中产生附加侧向力，加速销轴和衬套的磨损，机构整体的外轮廓尺寸在运动到极限位置时，不会超出两个铰座外侧的安装边界，适合在空间紧凑的设备内部安装，不需要预留过大的安全避让空间。杆件的截面尺寸根据负载大小确定，轻载工况下采用铝合金杆件即可满足强度要求，若需要搭载稍重的执行端，可将连架杆和三角连杆更换为45号钢材质，表面做发黑处理提升防锈能力。

　　在动力学特性方面，该机构的变点位置会出现运动速度的突变，设计时需要合理匹配驱动端的转速，在变点位置附近降低驱动转速，减小运动冲击，也可在铰接处添加尼龙衬套，吸收部分振动能量，降低运行噪音。相比多杆复杂机构，该四杆构型的零件数量少，加工难度低，所有杆件都可采用常规的铣削、钻孔工艺完成加工，不需要特殊的定制工装，制造成本可控，同时装配流程简单，只需要依次将销轴穿入铰接孔，加装轴向挡圈防止销轴脱出即可完成装配，后期维护时更换磨损的销轴和衬套就能恢复机构精度，不需要整体更换构件。

　　实际应用中，该机构还可通过调整三角连杆的形状，改变输出点的运动轨迹，满足不同工位的移送轨迹要求，比如需要输出端在行程末端有一段近似直线的平移动作时，可微调三角连杆三个铰接点的相对位置，通过运动仿真迭代优化杆长参数，直到轨迹符合工艺要求，这种参数化的调整方式也让该机构的适配性更强，可覆盖多数小行程往复摆转的工况需求，不需要重新设计整体结构，只需要调整对应杆件的尺寸即可完成定制化适配。
