三杆楔式夹紧传动机构三维结构

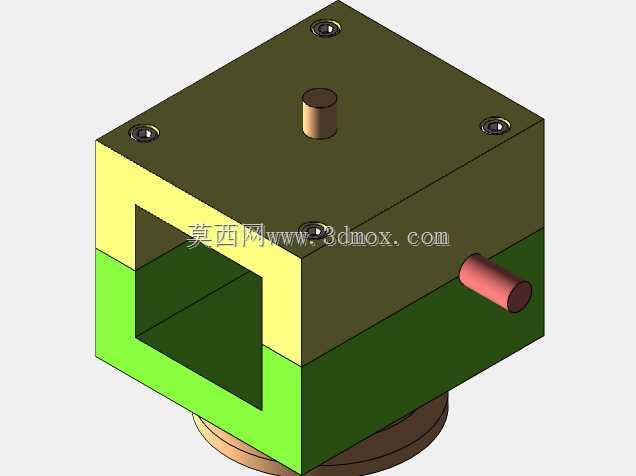

　　在工装夹具、小型冲压工位以及精密检测台的定位环节里，这类楔式传动结构的应用占比一直不低，相比纯连杆或者凸轮驱动的夹紧单元，三杆楔式的结构在自锁性能上有天然优势，不需要持续施加外部驱动力就能保持夹持状态，在气动或者液压动力断供的工况下也不会出现工件松脱的风险，这一点在涉及人工上下料的半自动化工位里尤其重要，能大幅降低安全隐患。从结构布局来看，整个机构采用方块式集成壳体设计，没有外露的传动杆件，所有运动副都封闭在壳体内部，能有效阻挡车间里的切削碎屑、切削液以及粉尘进入运动间隙，日常维护只需要定期从顶部的注油点补充润滑脂即可，不需要频繁拆解清理，适配多粉尘、多油污的机加工车间环境。壳体的四个角预留了内六角安装沉孔，

　　安装时可以直接从上方穿入螺栓固定在设备基板上，沉孔的深度刚好能把螺栓头完全埋入壳体表面，不会突出干涉周边的其他部件，安装边界的容错率较高，基板上的安装孔位偏差在0.2mm以内都能顺利完成装配，不需要二次修配安装孔。侧面伸出的圆柱杆是动力输入轴，可以连接气缸推杆、手动扳杆或者小型伺服电机的输出端，当输入轴受到轴向推力向内运动时，内部的楔块会同步推动三根呈均布状态的传动杆向外伸出，从三个方向抵紧工件的内壁或者定位基准面，夹紧力的传递路径没有冗余的转向环节，机械效率能保持在较高水平，不会因为多级传动出现力的损耗。顶部伸出的短圆柱杆是状态反馈轴，能随着内部楔块的运动同步升降，外部可以搭配接近开关或者行程开关，直接检测机构的夹紧与松开状态，

　　不需要额外加装复杂的检测组件，简化了整个工位的电气布线难度。设计时特意将楔块的楔角设置在自锁临界角度以内，当输入轴的外力撤除后，工件的反作用力作用在传动杆上时，会通过楔面产生的摩擦力锁死整个运动链，不会出现机构自行回退松夹的情况，这一特性让它既可以搭配动力元件做自动化驱动，也可以直接加装手柄做手动夹紧使用，适配不同自动化程度的设备改造需求。壳体下部的定位凸台是安装时的定位基准，装配时可以直接嵌入设备基板上预先加工好的定位孔内，能快速完成机构的位置找正，不需要反复打表调整安装位置，大幅缩短设备的装配调试周期。内部的三根传动杆采用等角度均布布局，夹紧时三个接触点的受力均匀，不会出现单方向受力过大导致工件偏移的问题，

　　针对薄壁环形工件的内孔撑紧场景，这种三点受力的结构比两点夹紧的结构定位精度更高，工件夹紧后的圆度跳动能控制在更小的范围内。在实际选型应用时，需要根据待夹紧工件的重量以及切削受力大小匹配输入驱动力的大小，楔面的接触面积经过优化，单位面积的压应力处于常用合金结构钢的许用应力范围内，长期反复启停运动也不会出现楔面压溃变形的问题，运动副的表面都做了硬化处理，耐磨性能满足生产线三班倒的长期使用需求。整个机构的外形没有突出的尖锐棱角，所有边角都做了小倒角处理，安装和维护时不会划伤操作人员，集成化的壳体设计也让整体的占用空间更小，在布局紧凑的多工位转盘设备上也能顺利排布，不会和相邻工位的夹具产生运动干涉。
