转换点四杆联动传动机构结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:457077
  • 转换点四杆联动传动机构结构设计

  这套转换点四杆联动结构,是平面连杆机构中针对运动轨迹转换需求设计的典型传动单元,在轻工包装、纺织机械、自动化送料、简易工装夹具的动力传递环节应用十分广泛,很多需要将连续回转运动转换为特定摆角往复运动、或是实现固定轨迹点位输出的工位,都会采用这类结构作为核心传动部件,相比齿轮、凸轮传动,它的加工门槛更低,运行过程中无刚性冲击,铰接副的磨损均匀,长期运行的维护成本更低,适合中低速、载荷平稳的传动场景。

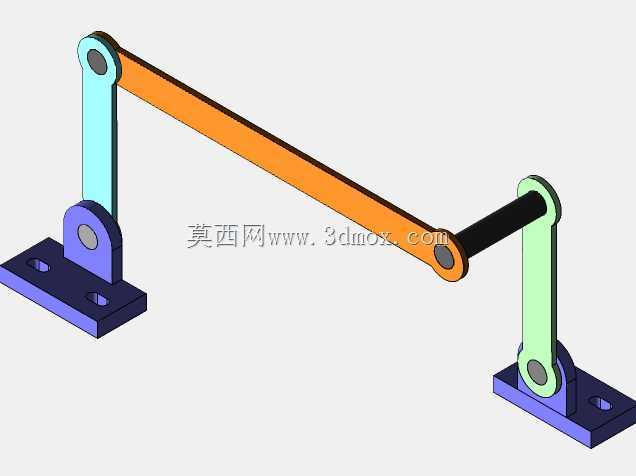

  从实际功能来看,这套机构通过两个固定铰接支座作为机架,搭配主动摆杆、中间传动连杆、从动摆杆三个活动构件,共四个转动铰接点形成封闭运动链,能够将主动端输入的定轴摆动,通过中间连杆的平面复合运动,转换为从动端预设角度范围的往复摆动,也可以反向将从动端的摆动传递到主动端,实现运动方向与行程的转换。设计过程中首先根据工位需要的从动件摆角范围、行程速比系数确定各杆的长度比例,固定支座的安装孔位间距作为机架长度,是整个机构安装定位的核心基准,两个支座的底面都设计了带安装通孔的方形法兰底座,可直接通过螺栓固定在设备安装基板上,安装时需要保证两个固定铰接点的同轴度误差控制在0.05mm以内,避免连杆运动过程中出现卡滞、附加侧向力加剧铰接轴磨损的问题。

  结构细节上,所有铰接位置都采用了销轴加轴套的配合形式,主动摆杆与从动摆杆的铰接端都设计了加厚的轴套安装位,中间连杆两端的铰接孔与销轴采用间隙配合,保证运动过程中连杆可以灵活转动,不会出现过约束导致的机构锁死。各杆件的截面尺寸根据传递的额定扭矩核算,中间长连杆因为承受交变的拉压载荷,截面做了等强度优化,在保证刚度的前提下尽可能降低杆件自身重量,减少运动过程中的惯性冲击。两个固定支座的立板与底座之间做了三角加强筋结构,承受摆杆传递的径向载荷时不会出现根部变形,保证铰接点的位置精度长期稳定。

  安装边界方面,整套机构的横向安装跨度由机架长度决定,垂直方向的安装高度需要满足主动摆杆与从动摆杆摆动到极限位置时,不会与安装基板、周边其他构件发生运动干涉,设计建模阶段已经完成了全行程的运动干涉检查,所有杆件在整个运动周期内的运动包络都预留了足够的安全间隙。实际应用中可以根据具体的工位需求,调整各杆的长度比例来改变从动件的运动规律,比如调整中间连杆的长度可以改变从动摆杆的摆角大小,调整固定支座的间距可以改变机构的行程速比系数,适配不同的送料节拍、夹具开合角度需求。这类四杆机构的运动可靠性高,对加工精度的容忍度较好,即使铰接副出现少量磨损,也不会像凸轮机构那样快速出现运动精度失效,非常适合应用在各类中低速自动化设备的动作执行端,作为动力传递与运动转换的核心结构,建模时所有铰接孔、安装孔的尺寸都采用了标准件适配设计,销轴、紧固螺栓都可以直接选用标准五金件,不需要定制特殊零件,进一步降低了生产装配的成本。
