框架式双立柱浸涂作业工装设备结构

　　该设备主要面向中小型平板类、框架类工件的表面浸涂预处理作业场景，常见于五金件涂装、玻璃面板覆膜前浸润、复合材料预浸料铺层前的胶液浸覆工序，可适配多批次小批量的柔性生产需求，替代传统人工手持浸涂的作业模式，降低作业人员接触化学涂液的职业风险，同时保证工件浸涂深度、浸润时长的一致性，减少人工操作带来的涂层厚度不均、局部漏浸等质量缺陷。

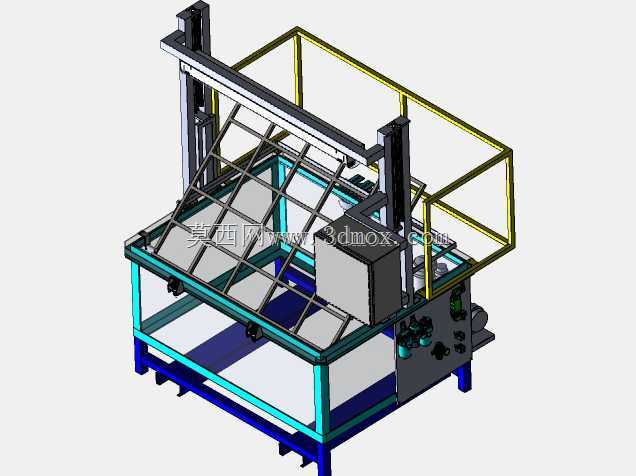

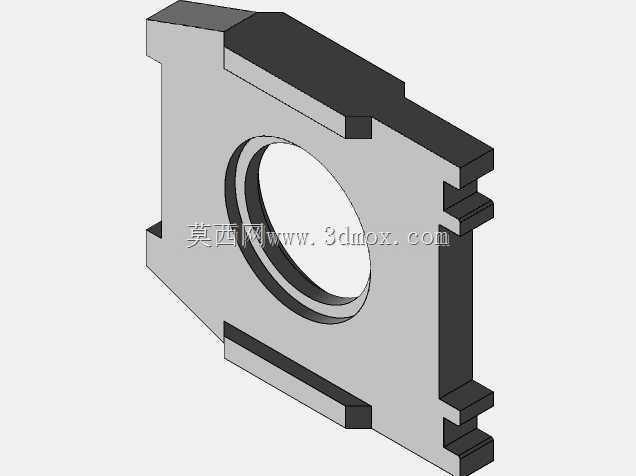

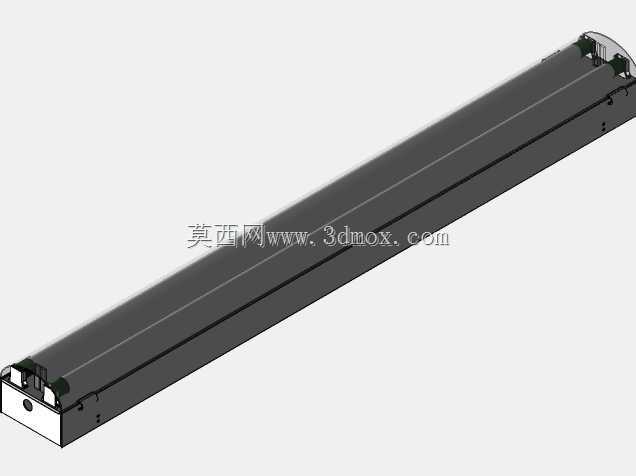

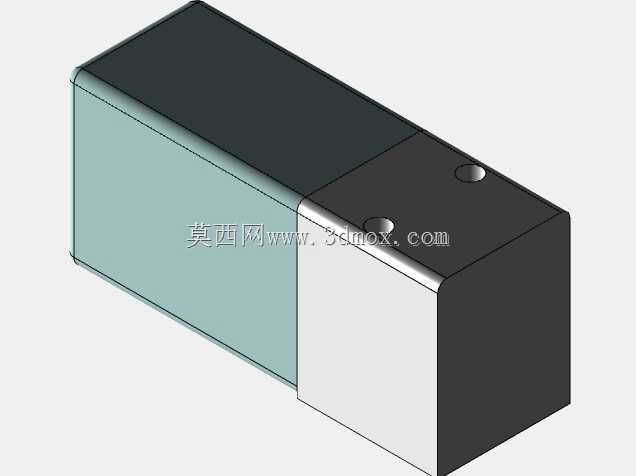

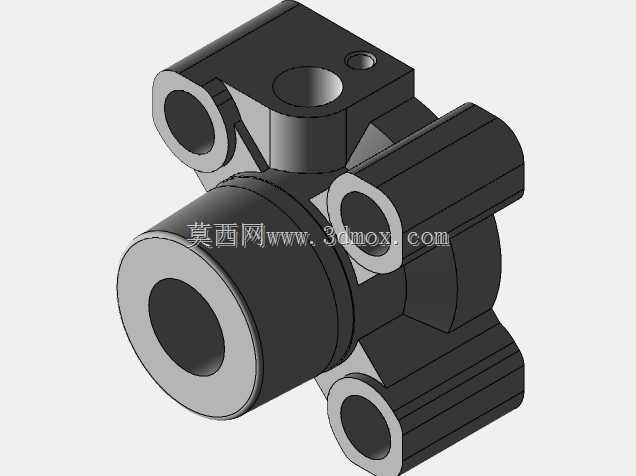

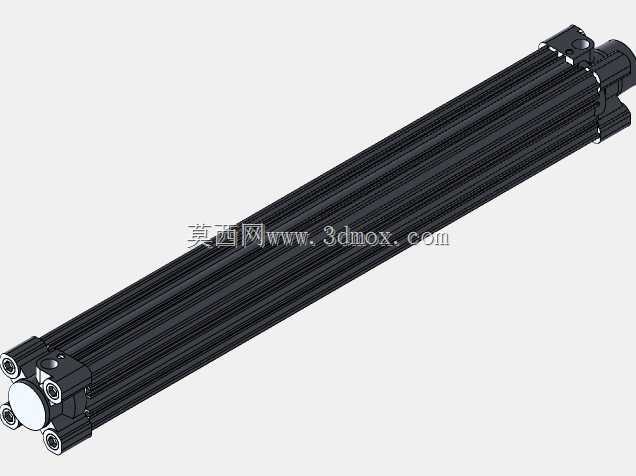

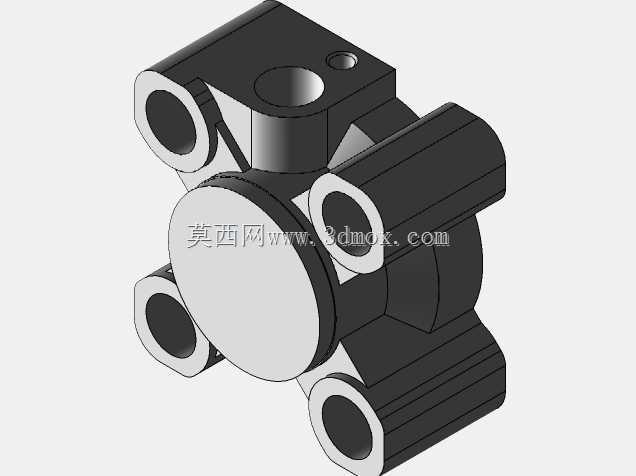

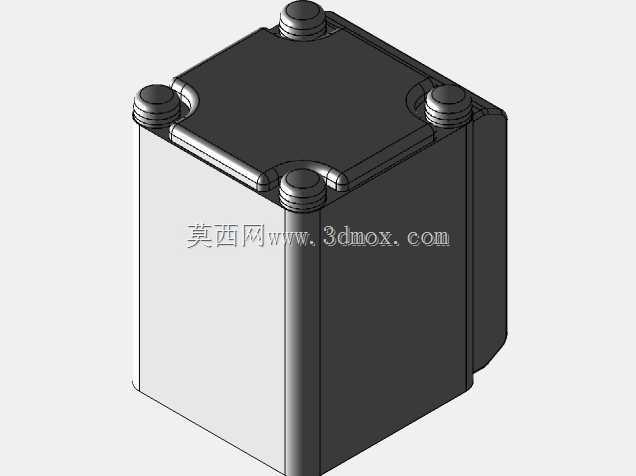

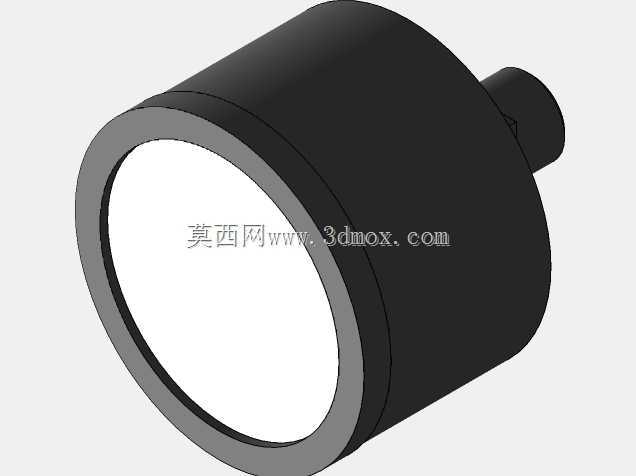

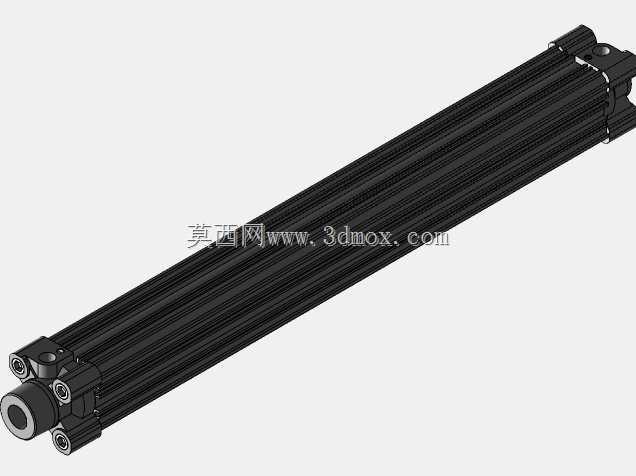

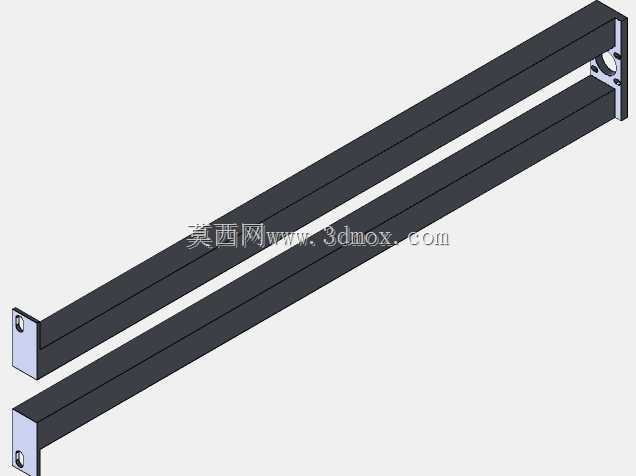

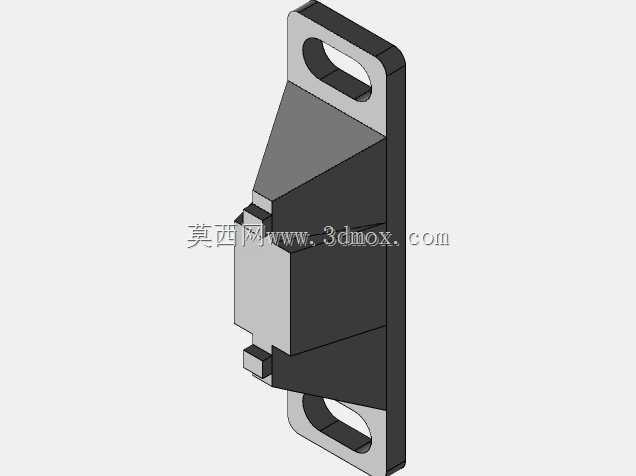

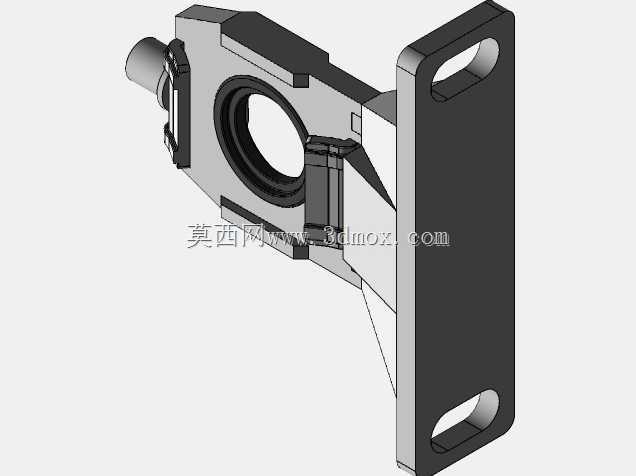

　　从功能实现逻辑来看，设备采用双立柱同步升降的结构布局，两根立式立柱沿机架后侧左右对称布置，立柱内部集成线性导轨与传动组件，带动前端的工件夹持横梁完成竖直方向的往复升降动作，夹持横梁上可根据工件外形定制适配的夹具点位，通过快速夹钳或真空吸附组件固定待加工工件，升降行程可根据工件浸涂深度需求做参数适配，保证工件完全浸入下方工位的涂液槽内，同时预留足够的沥液高度，避免工件提升过程中涂液滴落至设备外部造成污染。

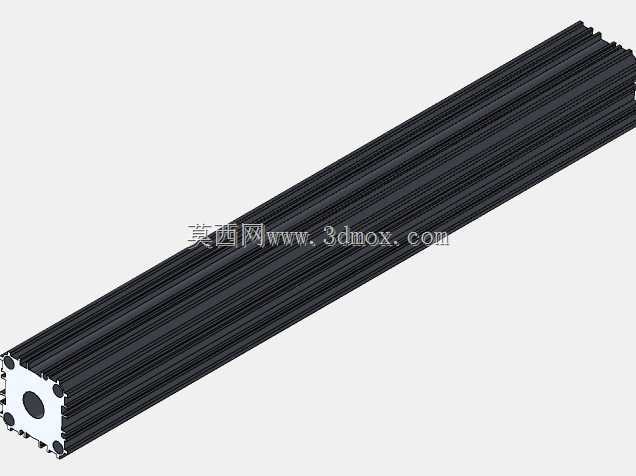

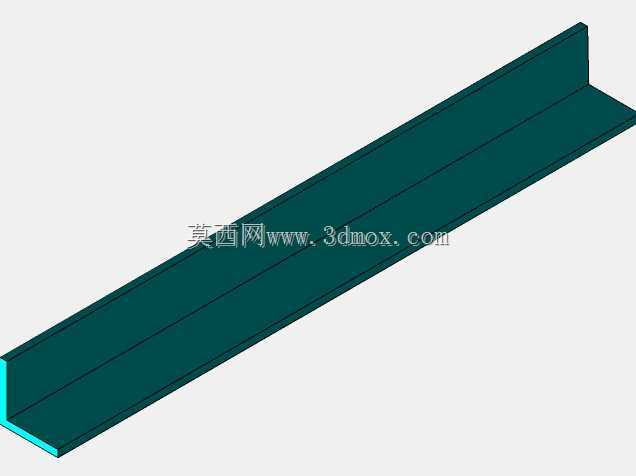

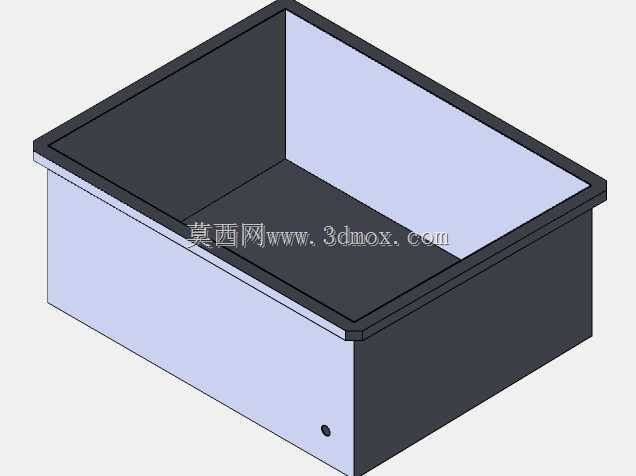

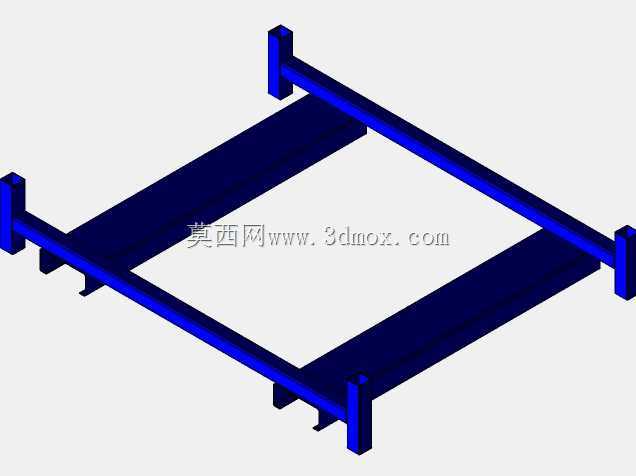

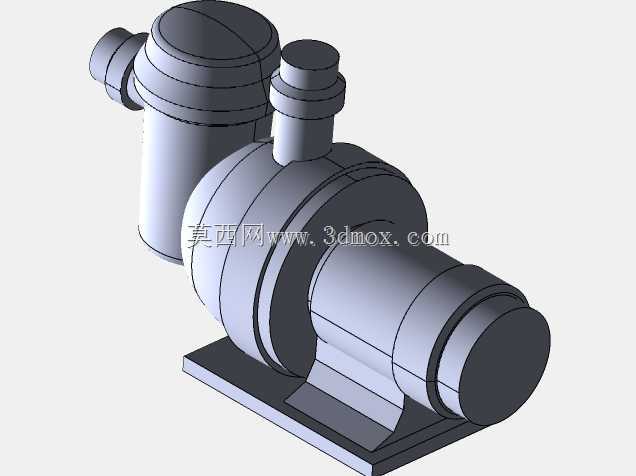

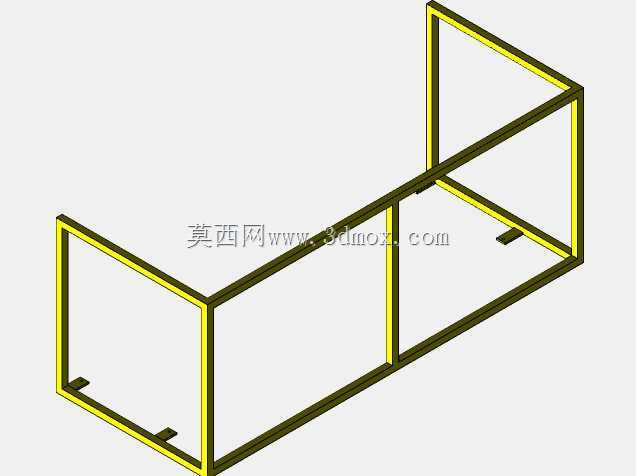

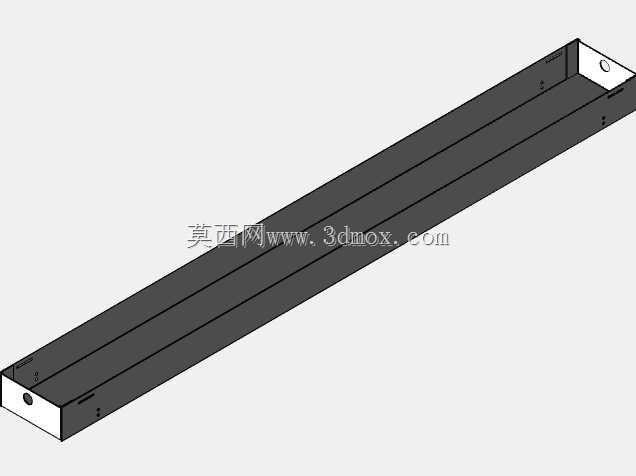

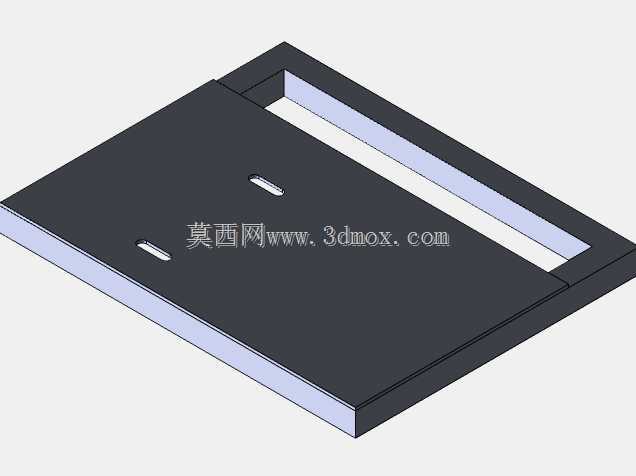

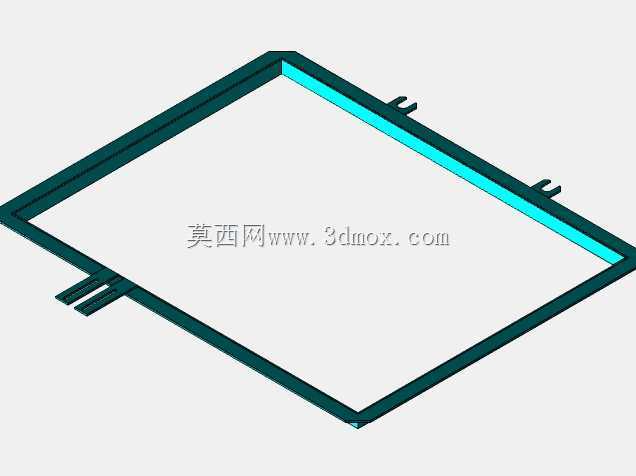

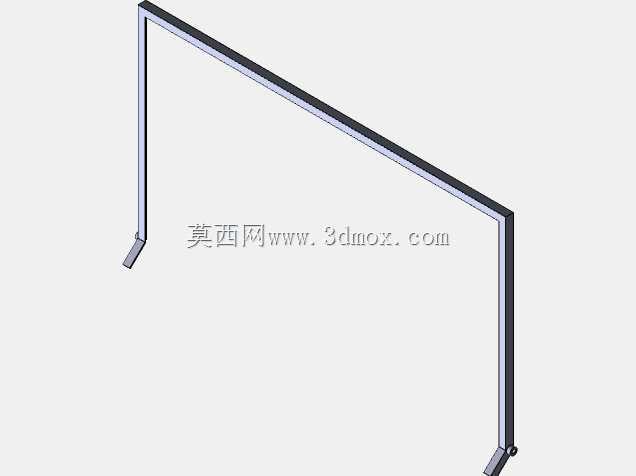

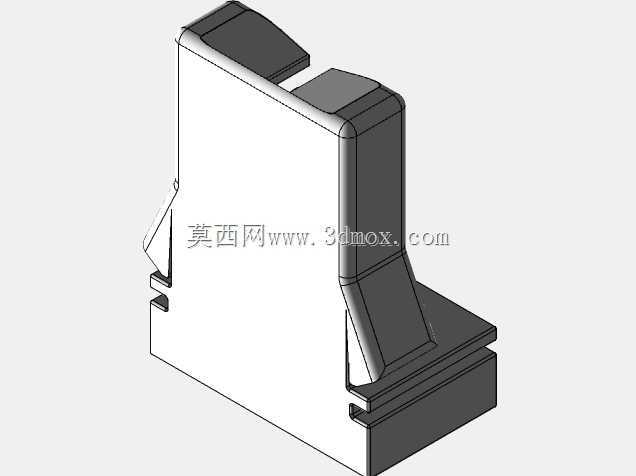

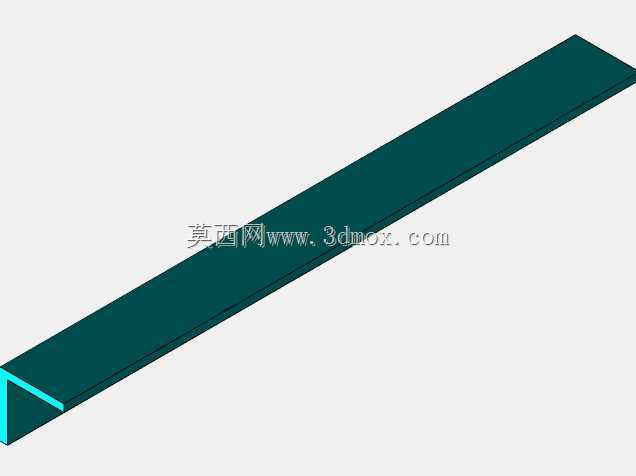

　　设备主体承托框架采用工业铝型材拼接搭建，底部框架设置可调式支撑脚杯，可根据车间地面平整度调整整机水平度，保证双立柱的竖直度偏差控制在允许范围内，避免升降过程中出现卡滞、偏磨问题。底部框架中间预留涂液槽安装空间，可适配标准尺寸的浸液槽放置，槽体周边设置接液托盘，收集工件沥液过程中滴落的残液，引导残液回流至槽体内减少耗材浪费。机架上部四周设置黄色防护栏架，栏架采用圆管折弯焊接成型，高度符合安全防护规范，避免作业人员误触升降运行区域造成机械伤害，同时防护栏上可挂载安全警示标识、作业指导书卡槽，方便现场生产管理。

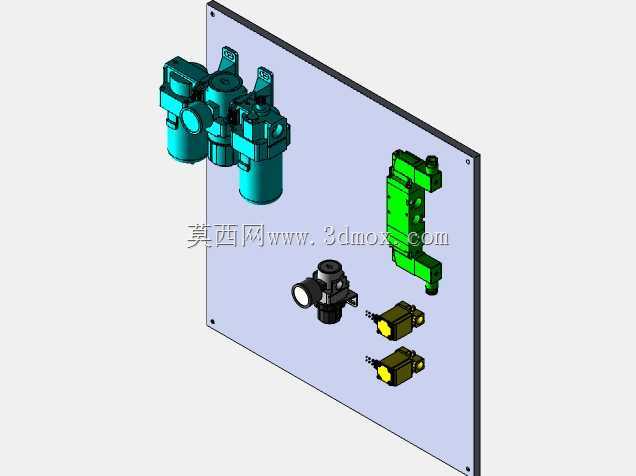

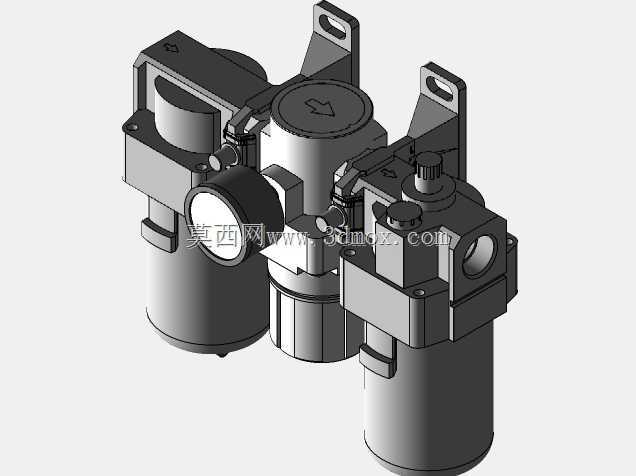

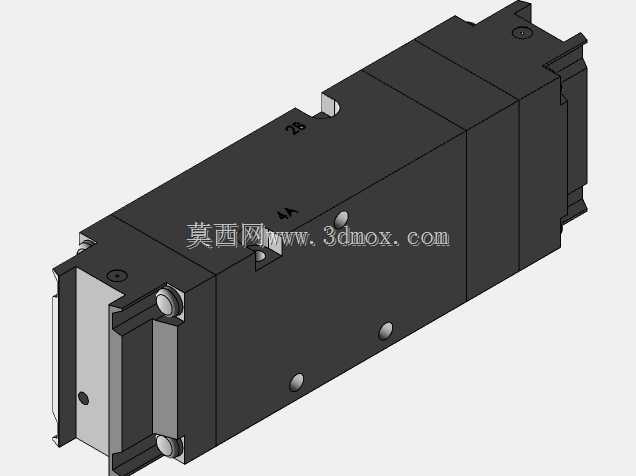

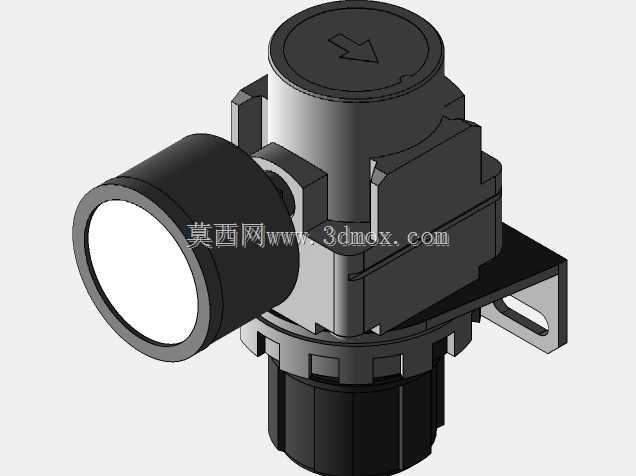

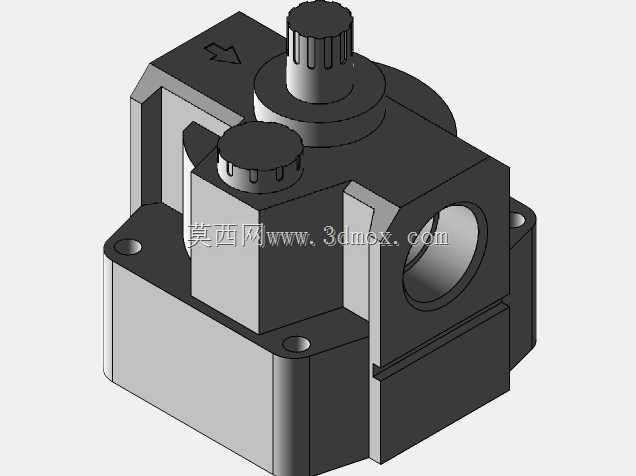

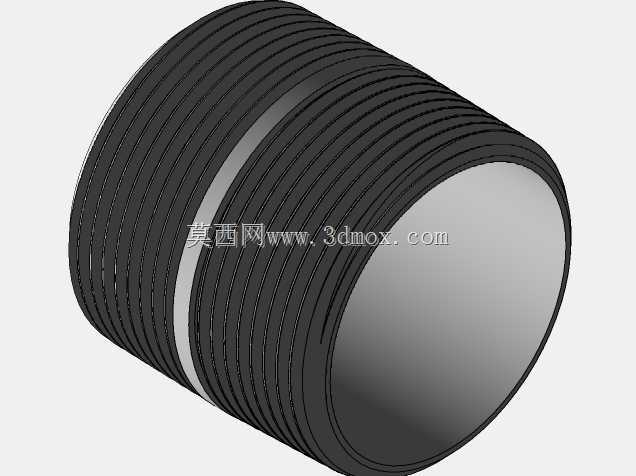

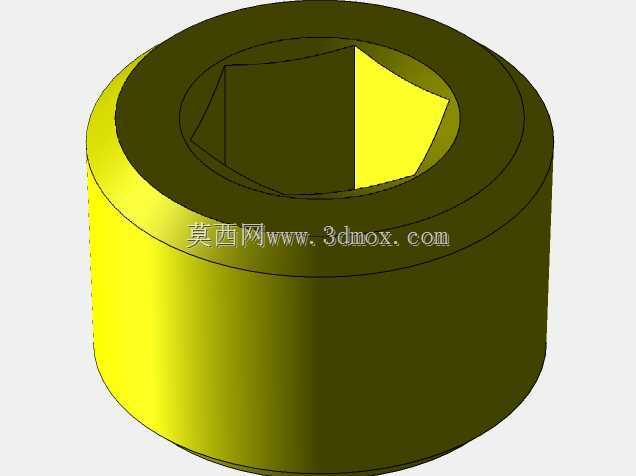

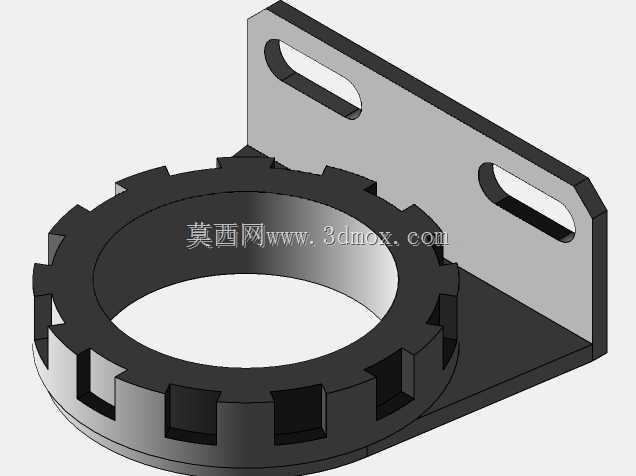

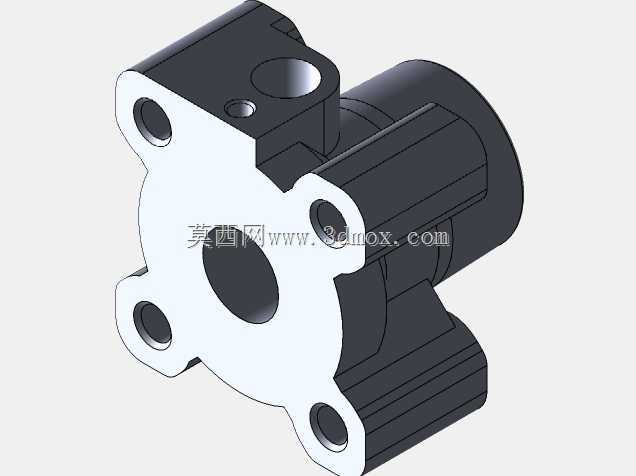

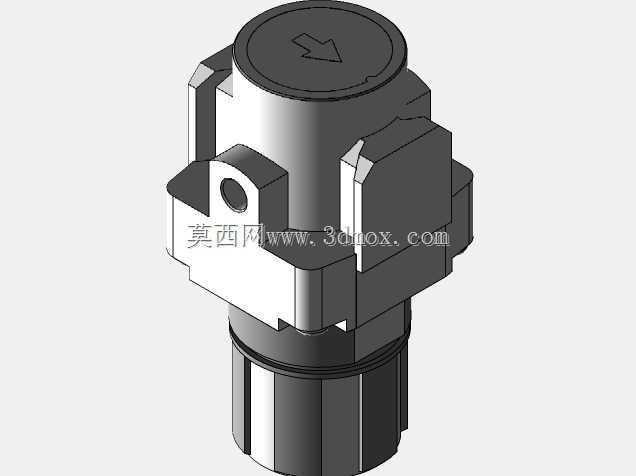

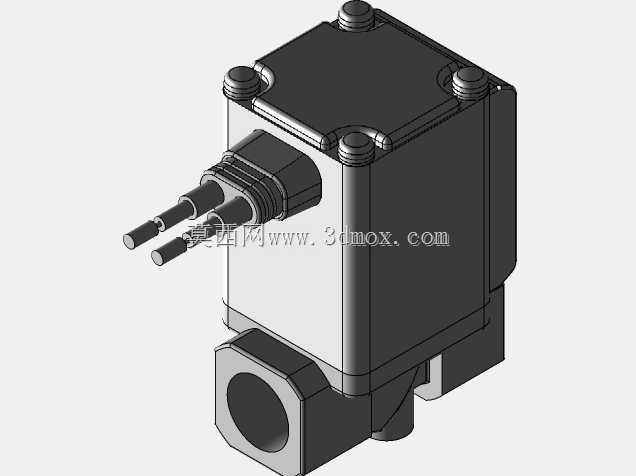

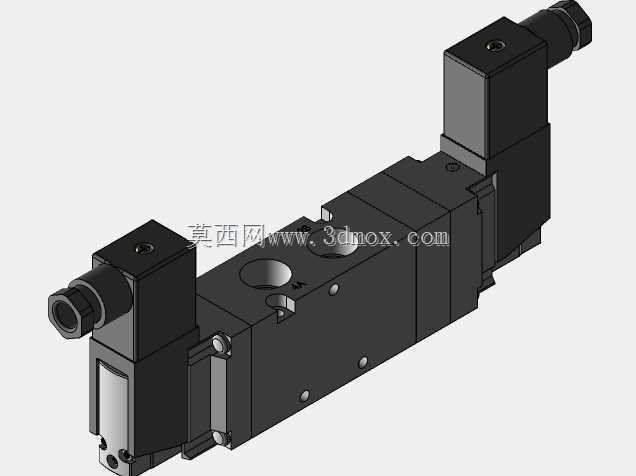

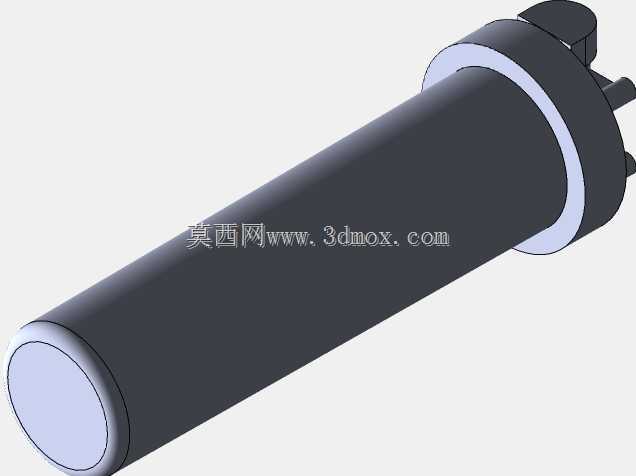

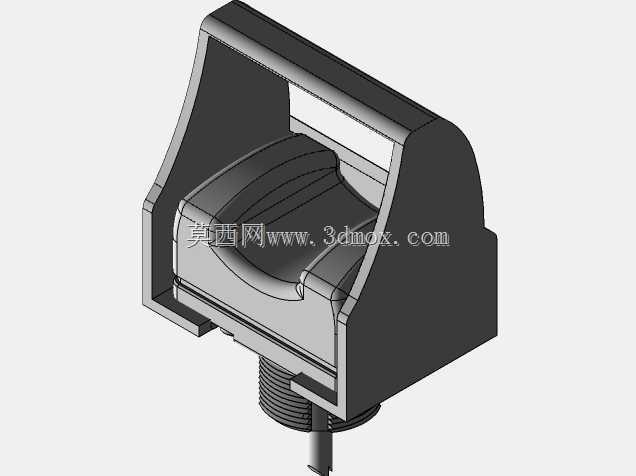

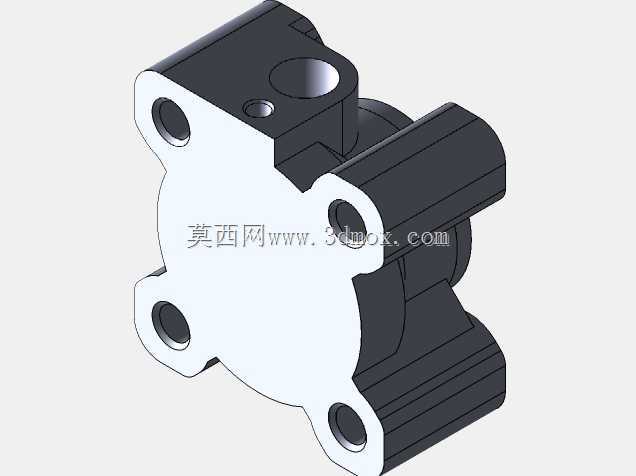

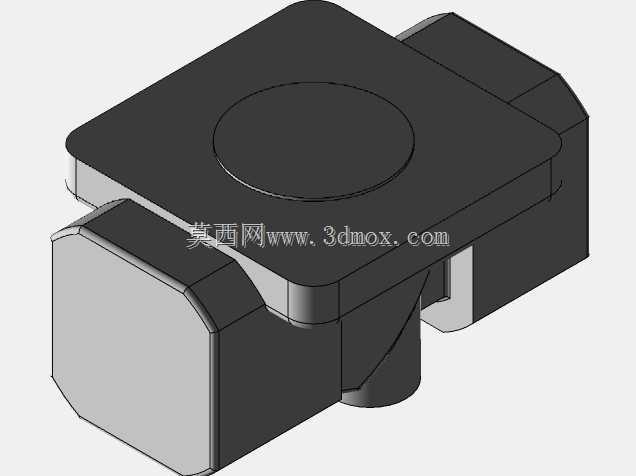

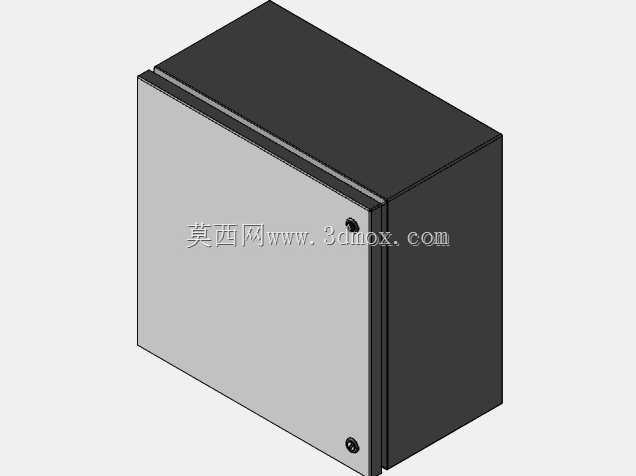

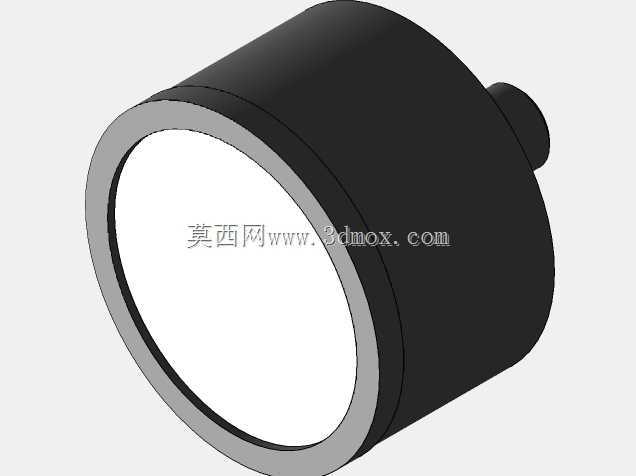

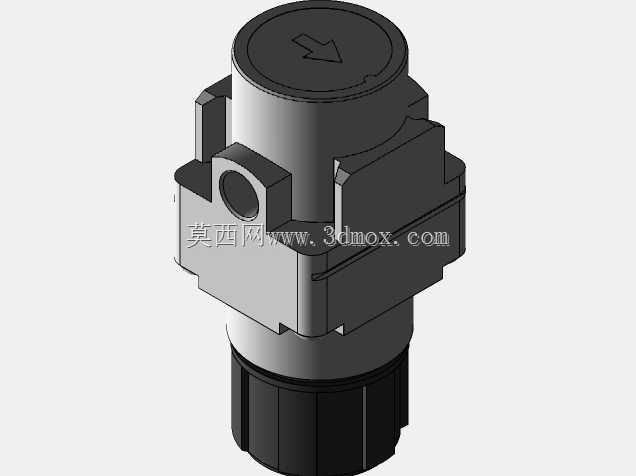

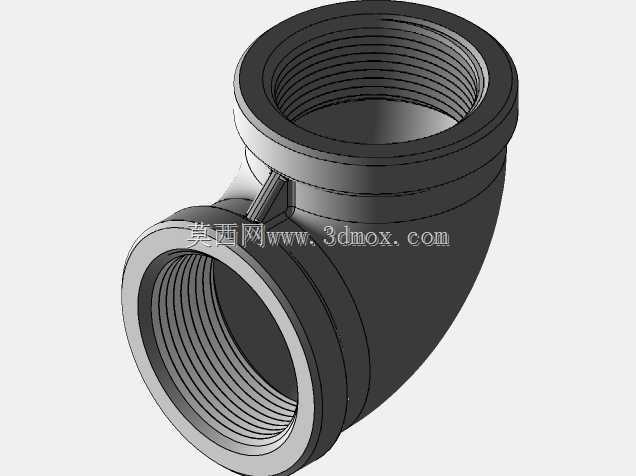

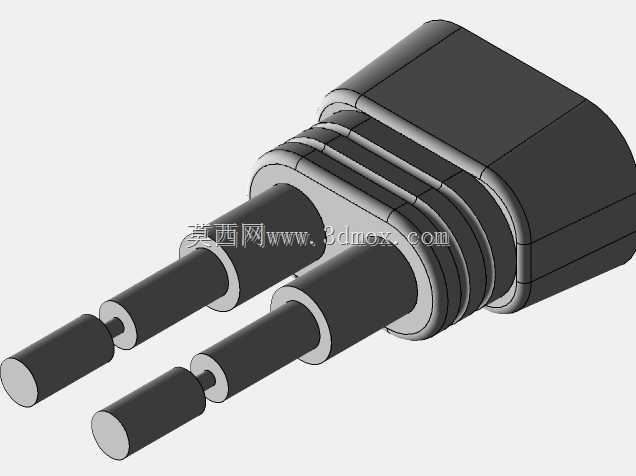

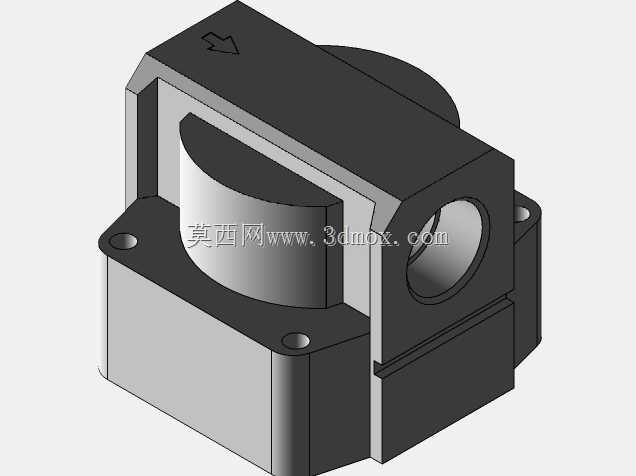

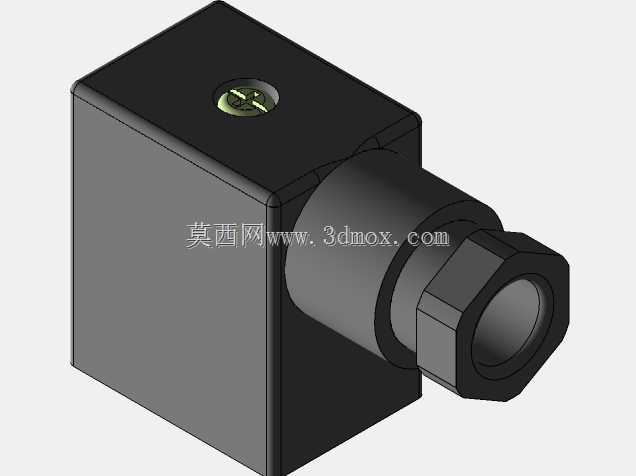

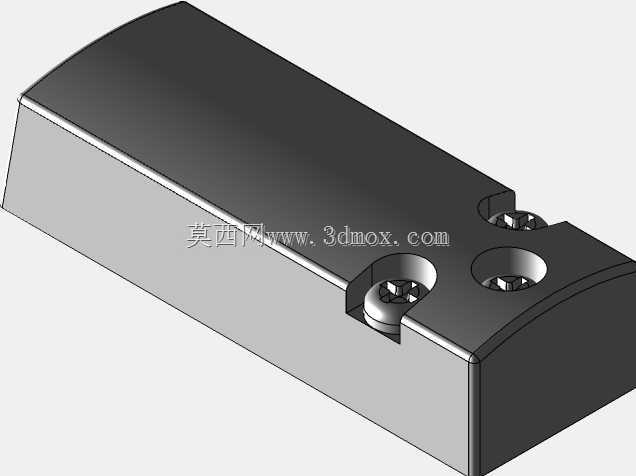

　　设备侧部集成控制与气动元件安装腔，腔体内布置电磁阀、调压阀、气源处理三联件等组件，所有气路管线沿铝型材槽道内排布，外部无裸露管线，避免长期接触涂液雾气造成管线腐蚀老化。控制逻辑上设置手动与自动两种模式，手动模式下可单独控制升降机构的点动上升、下降，方便工件上下料与夹具调整；自动模式下可设定浸涂时长、沥液时长参数，启动后设备自动完成下降浸涂、静置浸润、提升沥液的全流程动作，无需人工全程值守。

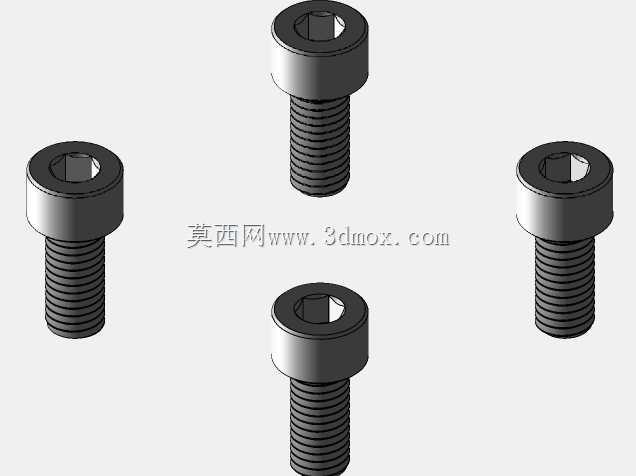

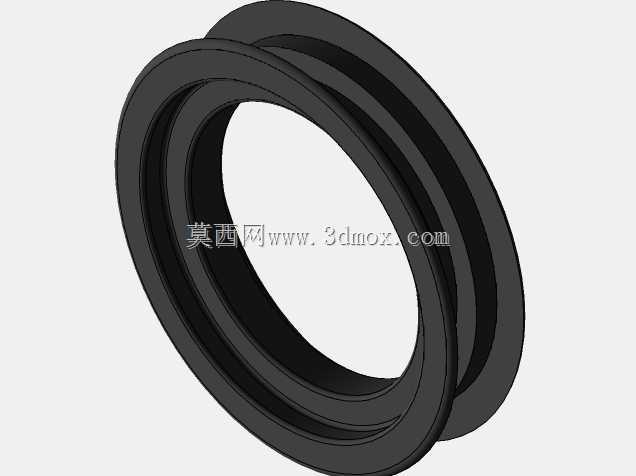

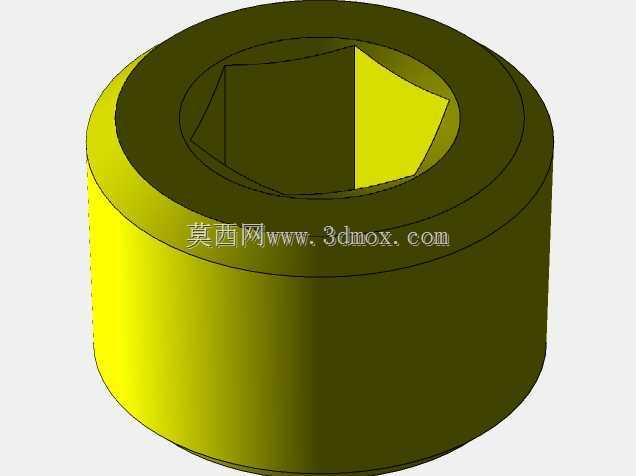

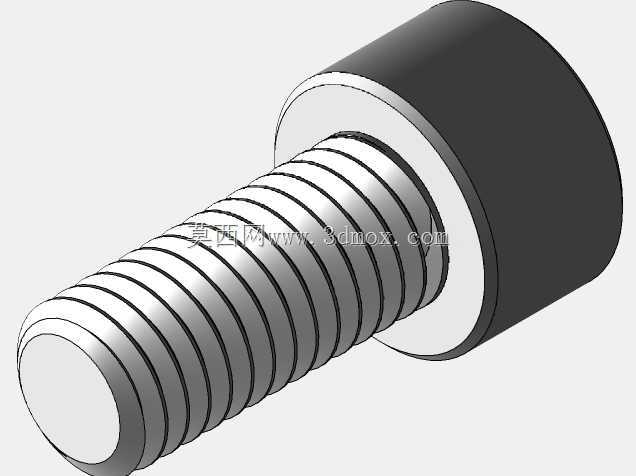

　　从安装边界尺寸来看，设备整体占地宽度适配常规车间2米宽的工位通道要求，深度方向预留0.8米的操作维护空间，整机高度满足车间3米净空的安装要求，无需额外做地基处理，仅需将地面找平后放置到位，接通压缩气源即可投入使用，适合中小型加工车间的快速布局投产。设计过程中重点考虑了设备的耐腐蚀性要求，所有与涂液雾气接触的结构件均做阳极氧化或喷塑处理，紧固件采用304不锈钢材质，避免长期使用过程中出现锈蚀脱落污染涂液的问题；升降传动部位设置防尘防液护套，阻挡涂液雾气进入导轨与传动副内部，延长部件维护周期。

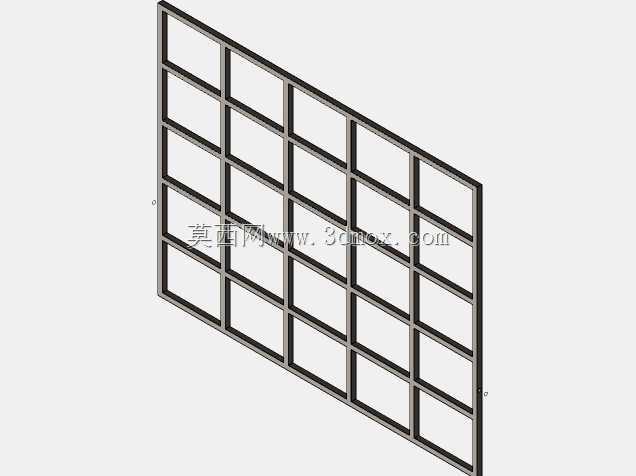

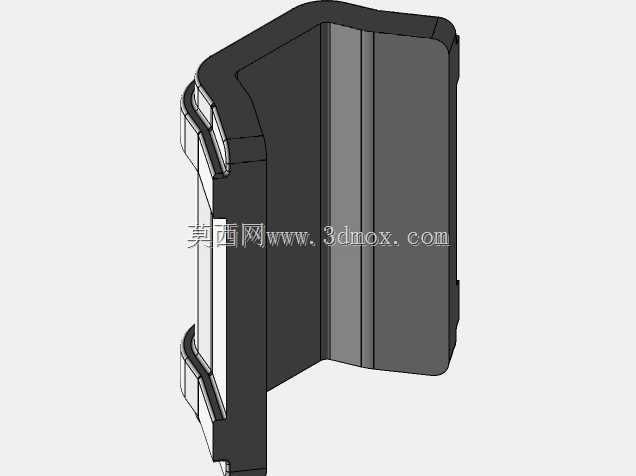

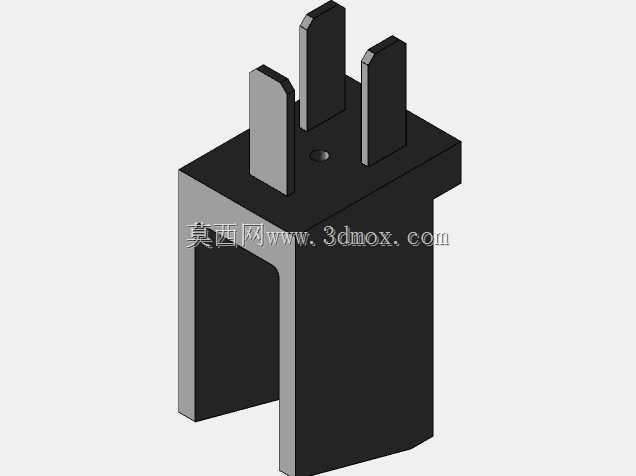

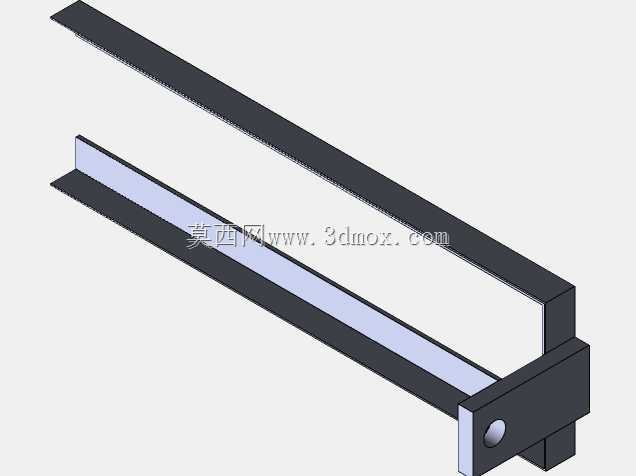

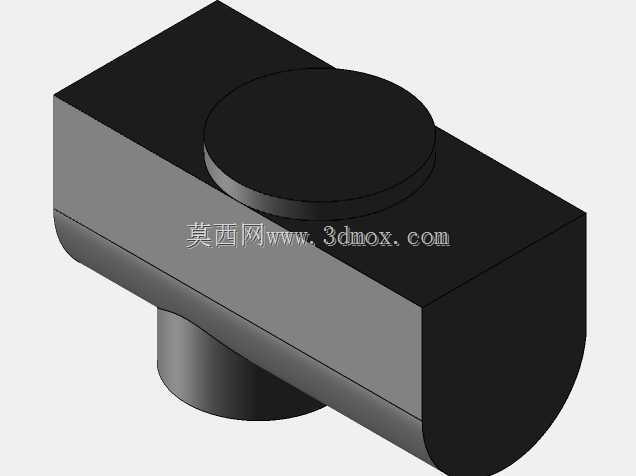

　　在工件适配性方面，夹持横梁的夹具安装点位采用T型槽结构设计，可根据不同尺寸的工件调整夹具间距，适配最大对角线尺寸1.8米以内的平板类工件，也可通过更换专用夹具适配异形框架类工件的浸涂作业，换型调整时间控制在15分钟以内，满足多品种小批量的生产切换需求。设备底部框架预留脚轮安装点位，用户可根据需求加装万向脚轮与定向刹车，实现设备在车间不同工位间的灵活转场，适配临时产线的布局调整需求。
