质量检测工位流量测试设备结构设计

　　这套流量测试设备主要面向制造车间的质量管控区域部署，适配产线末端成品或半成品的流体通路流量性能校验场景，可覆盖多类带流体通路零部件、小型总成件的流量参数检测需求，替代传统人工手持流量计检测的低效作业模式，将单工位检测节拍压缩至人工操作的三分之一以内，同时规避人工读数带来的人为误差，保障质检环节数据的一致性与可追溯性。

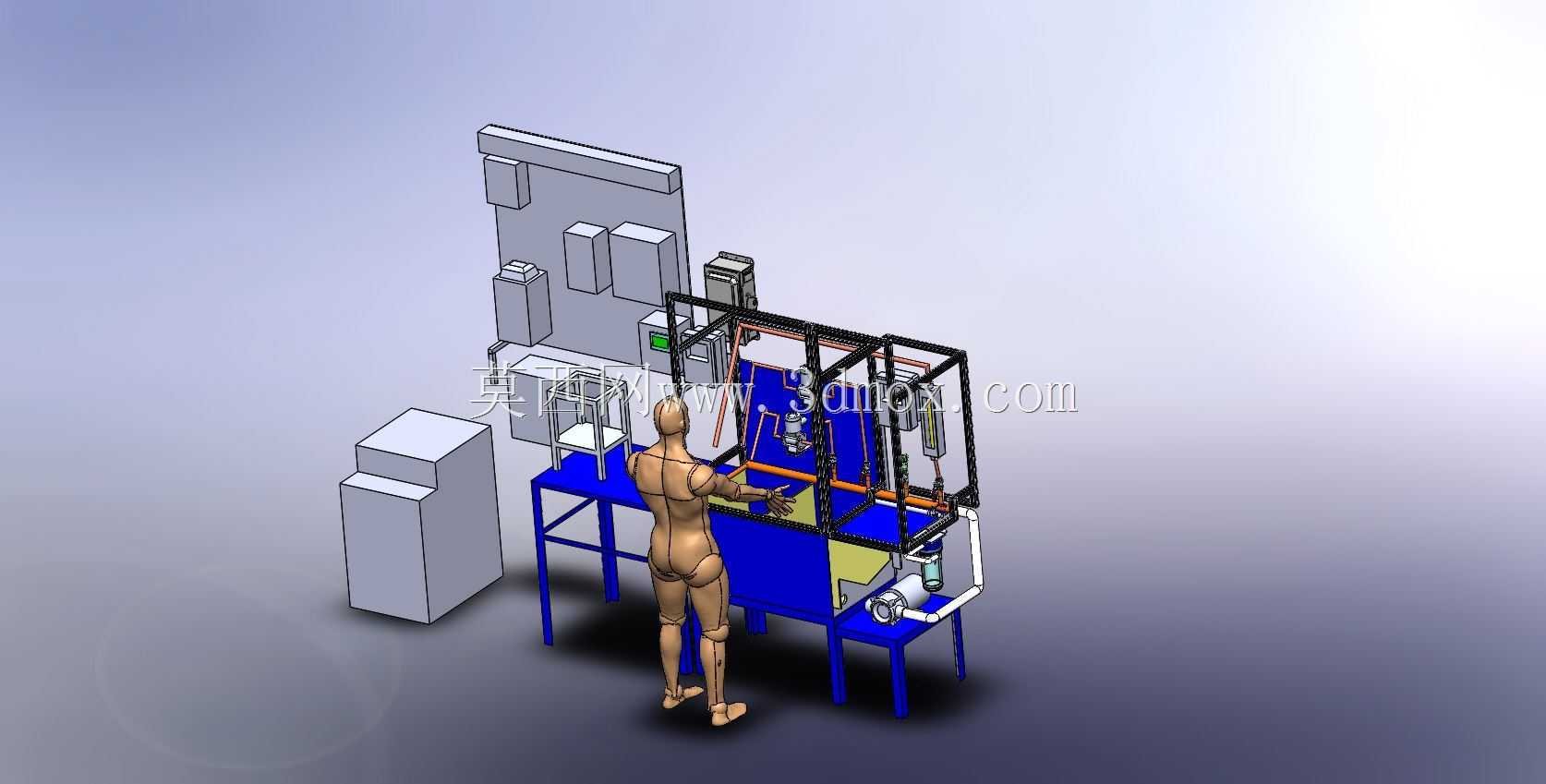

　　从整体布局来看，设备采用分体式排布设计，左侧独立设置电气与控制柜体，将强电回路、信号采集模块、控制单元与测试执行区域做物理隔离，避免测试过程中流体介质泄漏引发的电气安全隐患，柜体底部预留可调支撑脚，可适配车间地面不平整的安装场景，单柜安装边界控制在600mm×600mm×1200mm范围内，无需额外做地基固定，移位时仅需通过叉车转运即可完成工位调整。右侧测试主机采用方管焊接机架作为承载主体，机架底部设置四个可调脚杯搭配脚轮，日常作业时脚杯承载调平，需要移位时降下脚轮即可推动，主机整体安装边界控制在1200mm×800mm×1800mm范围内，可直接嵌入现有质检流水线的工位间隙，无需对原有产线布局做大规模改造。

　　测试执行区域设置在机架中部的操作高度位置，操作台面距离地面高度为900mm，适配站立作业的人体工学尺寸，操作人员无需弯腰或抬臂即可完成工件装夹、测试启动、工件取下的全流程操作。台面上集成了快装式工件定位夹具，可根据不同被测工件的外形更换定位块，夹具旁侧布置流体快插接头，接头采用自密封结构，工件装夹到位后自动连通流体通路，取下工件时自动密封管路，避免测试介质滴漏污染工位环境。机架上部采用铝型材框架搭配透明亚克力防护板，将测试管路、流量传感器、调压阀等核心元件封闭在防护区域内，既可以避免作业过程中人员误碰运动部件或带压管路，也能直观观察内部管路的运行状态，出现介质泄漏时可第一时间发现处置。

　　设备的流体回路设计采用分级调压结构，前端接入车间现有压缩空气或测试液体供给管路后，先经过前置过滤器滤除介质中的杂质，避免杂质堵塞流量传感器影响检测精度，再通过精密调压阀将测试压力稳定在设定值，压力波动控制在±1%以内，保障不同批次测试的工况一致性。流量传感器采集的实时数据直接传输至侧挂在机架上的触控显示屏，检测完成后自动判定流量值是否处于合格区间，合格则亮绿灯提示，不合格则亮红灯并触发蜂鸣报警，检测数据可自动存储，也可对接车间MES系统实现数据上传。

　　设计过程中优先考虑了设备的维护便捷性，所有管路接头均采用标准快接结构，传感器、阀件均采用通用标准型号，更换备件时无需特殊工具即可完成拆装；机架后侧设置可开启的检修门，日常维护时打开检修门即可触及所有管路与电气元件，无需拆解外部防护结构。操作区域旁侧预留了工件暂存位，可临时放置待检工件与已检合格工件，减少操作人员转身取放工件的动作幅度，进一步提升作业效率。设备整体配色采用工业蓝搭配机架主体的金属灰色，视觉上与车间现有质检工位设备保持统一，同时蓝色区域明确标识出操作与测试核心区，引导人员规范作业。
