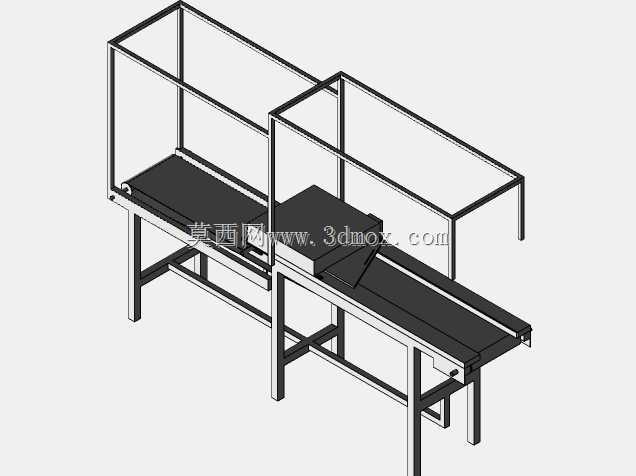

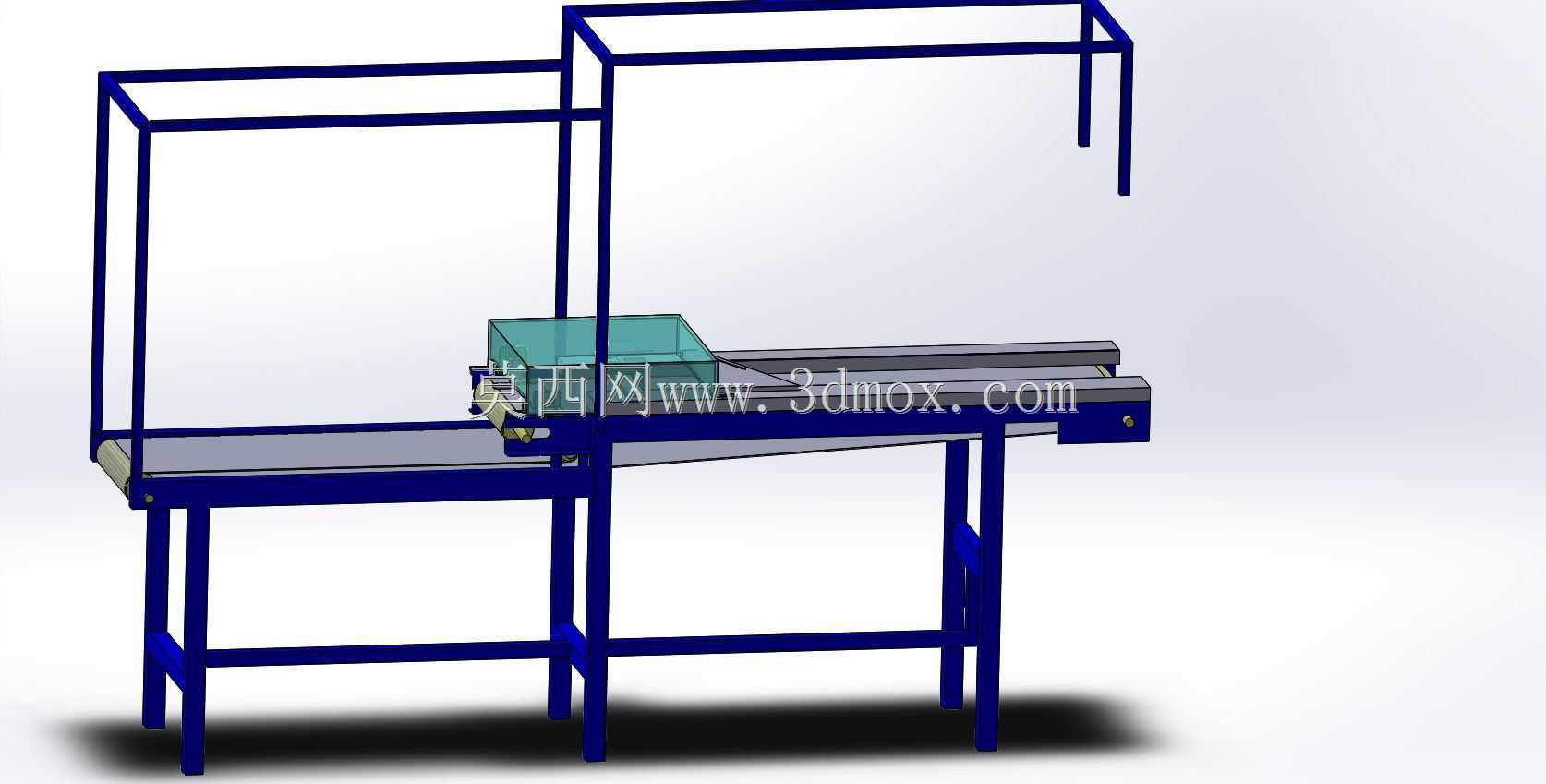

带检测工位框架的皮带式旧款输送设备

　　这款带检测工位的皮带输送设备，主要面向轻工制造、电子元器件装配、小型五金件加工等生产场景的在线检测工序，承担待检工件的水平传输、工位停留、检测后流转的核心功能，适配需要人工目检或者加装视觉检测组件的产线环节，可直接对接前后段加工、分拣、包装工位，形成连续化的生产流转链路。设备主体采用方通焊接机架结构，四条立式支腿搭配底部横向连接方通形成稳定支撑框架，支腿底部预留安装孔位，可通过膨胀螺栓与车间地面固定，也可加装可调脚杯适配地面不平整的安装场景，整体安装边界宽度控制在1.2米以内，长度约2.8米，检测工位区域的净空高度为1.8米，不会占用过多车间横向通道空间，适配多数中小型生产车间的产线布局要求。

　　从功能设计来看，设备分为两段式输送区域，前段为上料输送段，负责将操作人员放置的待检工件匀速输送至检测工位，检测工位上方预留的门式框架结构，可直接安装视觉检测相机、光源、不合格品剔除拨杆或者人工操作的防护挡板，框架采用40*40方通焊接成型，承重冗余充足，可承载最多15kg的检测附件重量，不会因为长期挂载检测设备出现框架变形。后段为分料输送段，检测完成的合格工件可直接沿皮带输送至下一工序，不合格品可由工位操作人员或者剔除机构推送至侧边的不合格品收集箱，两段输送面保持同一水平高度，皮带表面采用防滑PVC材质，摩擦系数适中，不会在输送过程中刮花工件表面，也不会出现工件打滑偏移的情况。

　　设计过程中优先考虑了旧设备翻新改造的适配性，整体机架的连接孔位采用通用化设计，可直接替换原有老旧输送线的对应段体，不需要对原有产线的地基、对接工位做大规模改动，降低产线升级的改造成本。驱动端采用尾部内置电机的布局方式，将驱动电机整合在输送段尾部的护罩内部，既减少了设备的整体外露突出结构，避免车间人员走动时磕碰，也能缩短传动链路，降低动力传输过程中的损耗。皮带张紧机构设置在驱动端两侧，采用螺杆调节结构，操作人员不需要拆解设备护罩，仅通过扳手旋转调节螺杆即可调整皮带张紧度，日常维护操作便捷。

　　检测工位的两侧预留了充足的操作空间，操作人员站立在工位侧边时，手臂可轻松覆盖整个输送面宽度，方便拿取工件做近距离检测，工位上方的框架内侧预留了走线槽安装位，检测设备的电源线、信号线可沿框架内部走线，避免线路外露被工件剐蹭或者积灰，提升现场布线的整洁度与安全性。输送线的侧边设置有可调节的导向条，可根据待输送工件的宽度调整导向条间距，避免工件在输送过程中偏移掉落，导向条采用耐磨尼龙材质，长期与工件接触也不会出现过度磨损，更换成本低廉。

　　设备的支腿中部设置有横向加强梁，既可以提升整体机架的抗扭刚度，避免长时间运行后机架出现晃动，也可作为脚踏支撑或者临时放置小型工具的置物位，适配现场操作人员的实际使用习惯。两段输送段的衔接处采用过渡板设计，消除两段皮带之间的间隙，避免小型工件卡入缝隙造成设备卡停或者工件损坏。整体结构没有复杂的异形加工件，绝大多数零部件都采用标准型材与标准件，加工制造成本可控，后期维护更换配件时可直接采购通用标准件，不需要单独定制加工，降低设备全生命周期的使用成本。

　　在实际投产使用时，可根据现场检测工序的节拍需求调整输送速度，适配不同检测时长的工件流转要求，当检测工序需要工件做短暂停留时，可直接在驱动端加装启停传感器，实现工件到位后自动停转、检测完成后自动启动输送的功能，不需要对整体结构做大幅改动。设备整体涂装采用工业蓝色锤纹漆，漆面附着力强，耐车间油污、灰尘沾染，日常清洁仅需擦拭即可保持外观整洁，适合车间复杂的生产环境使用。
