带驱动总成的工业皮带输送装置结构

　　在离散制造车间的物料转运环节、仓储分拣线的货料传递场景、建材加工的砂石料短距离输送工位，这类带侧挡边的皮带输送装置都是承担连续物料转运的核心执行单元，区别于大倾角挡边带、圆管带式等特殊输送结构，这款平皮带加双侧固定挡边的结构，更适配散料、规整包装箱、小型加工工件的水平或小倾角输送需求，能避免输送过程中物料从皮带两侧滑落，尤其适配粒径在10mm到150mm之间的散状物料，或是底面平整的成件货品，输送过程无卡滞、漏料问题。从结构设计逻辑来看，这套装置的机架采用型钢焊接成型的分段式结构，两侧纵向主梁承担整体载荷，中间等距分布的横向托辊支架用来安装槽型或平行托辊，承托皮带及上方物料的重量，避免皮带长时间受载出现下垂变形；

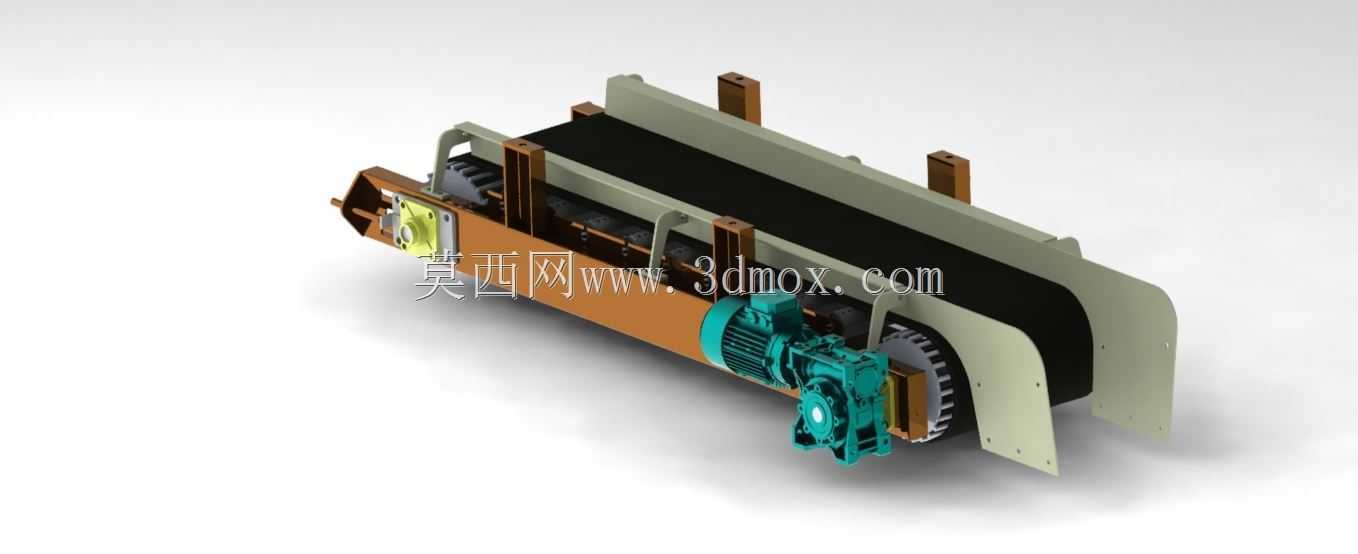

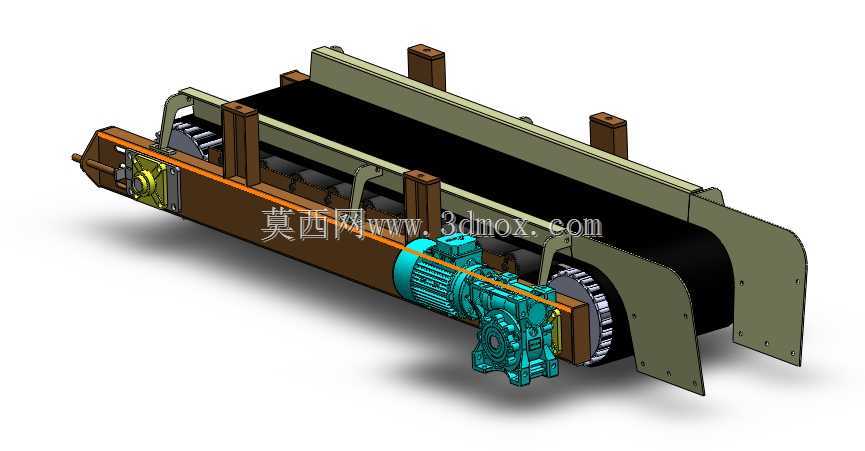

　　机架两端分别设置主动滚筒与从动改向滚筒，主动滚筒端直接配套减速电机总成，通过链轮或联轴器直连传动，省去了额外的外置传动基座，减少了传动环节的功率损耗，也压缩了设备端部的安装占用空间。驱动端的减速电机采用轴装式安装结构，直接嵌套在主动滚筒的输入轴端，电机与减速机集成一体，扭矩输出平稳，针对不同输送载荷需求，可通过调整减速比匹配0.8m/s到2.5m/s的常规带速范围，满足从轻载工件输送到中载散料输送的不同工况。皮带两侧的挡边采用折弯钢板成型，通过螺栓固定在机架纵向主梁的上沿，挡边高度根据输送物料的堆积高度设计，内侧与皮带边缘预留5mm到10mm的间隙，既避免摩擦皮带边缘造成异常磨损，又能阻挡物料从侧边撒落；

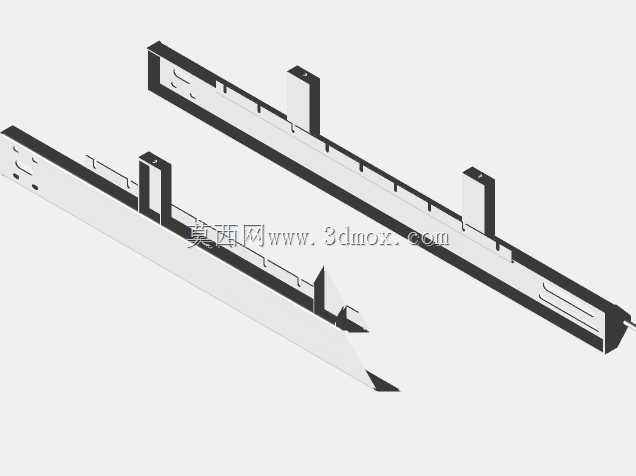

　　挡边外侧设置的多个立式安装支脚，是用来将整套输送设备固定在车间地面、钢平台或是其他配套设备的接口位置，支脚上预留的长条形安装孔可适配安装面的位置误差，降低现场安装的对位精度要求。从安装边界尺寸来看，这类常规轻型到中型皮带输送机，宽度规格可根据需求覆盖300mm到1200mm的常用区间，单段标准长度多为3米到12米，可通过多段拼接实现更长距离的输送线搭建，设备底部的支脚高度可根据现场对接的设备高度调整，满足不同工位的高度差匹配需求；设备运行时的皮带张紧通过从动端的螺旋张紧结构实现，张紧行程预留100mm到200mm，可补偿皮带长时间运行后的拉伸变形，保证皮带与滚筒之间的摩擦力足够，避免出现打滑丢转的问题。在细节设计上，

　　主动滚筒表面采用包胶处理，增大滚筒与皮带之间的摩擦系数，减少重载启动时的打滑概率；托辊采用密封式轴承结构，可适配多粉尘的车间工况，避免粉尘进入轴承造成卡滞，延长托辊的更换周期；驱动端外侧设置的可拆卸防护罩，将传动部件完全封闭，避免现场操作人员误触转动部件造成安全隐患，同时也能阻挡粉尘落在传动部件上，降低日常维护的频次。这类输送结构在建模时需要重点关注各部件的装配干涉问题，尤其是滚筒与机架的安装同轴度、托辊的上表面平面度、挡边与皮带的间隙控制，这些参数直接影响设备组装后的运行平稳性，若同轴度偏差过大，会造成皮带运行时跑偏，加剧皮带磨损；若托辊平面度不足，会造成皮带运行时出现跳动，输送散料时容易出现撒料问题。另外在选型匹配时，需要根据输送物料的容重、输送距离、输送倾角计算所需的驱动功率，避免电机选型过小造成过载烧机，或是选型过大造成能源浪费；皮带的材质也需要根据输送物料的特性选择，比如输送磨琢性强的砂石料时选用耐磨橡胶带，输送油性工件时选用耐油PVC带，输送高温物料时选用耐高温硅胶带，不同材质的皮带适配不同的工况场景，这套三维结构完整还原了设备的所有装配关系，可直接用于同类输送设备的设计参考、结构改型，或是生产线布局的模拟验证。
