多工位可调式开孔扎紧作业工装结构

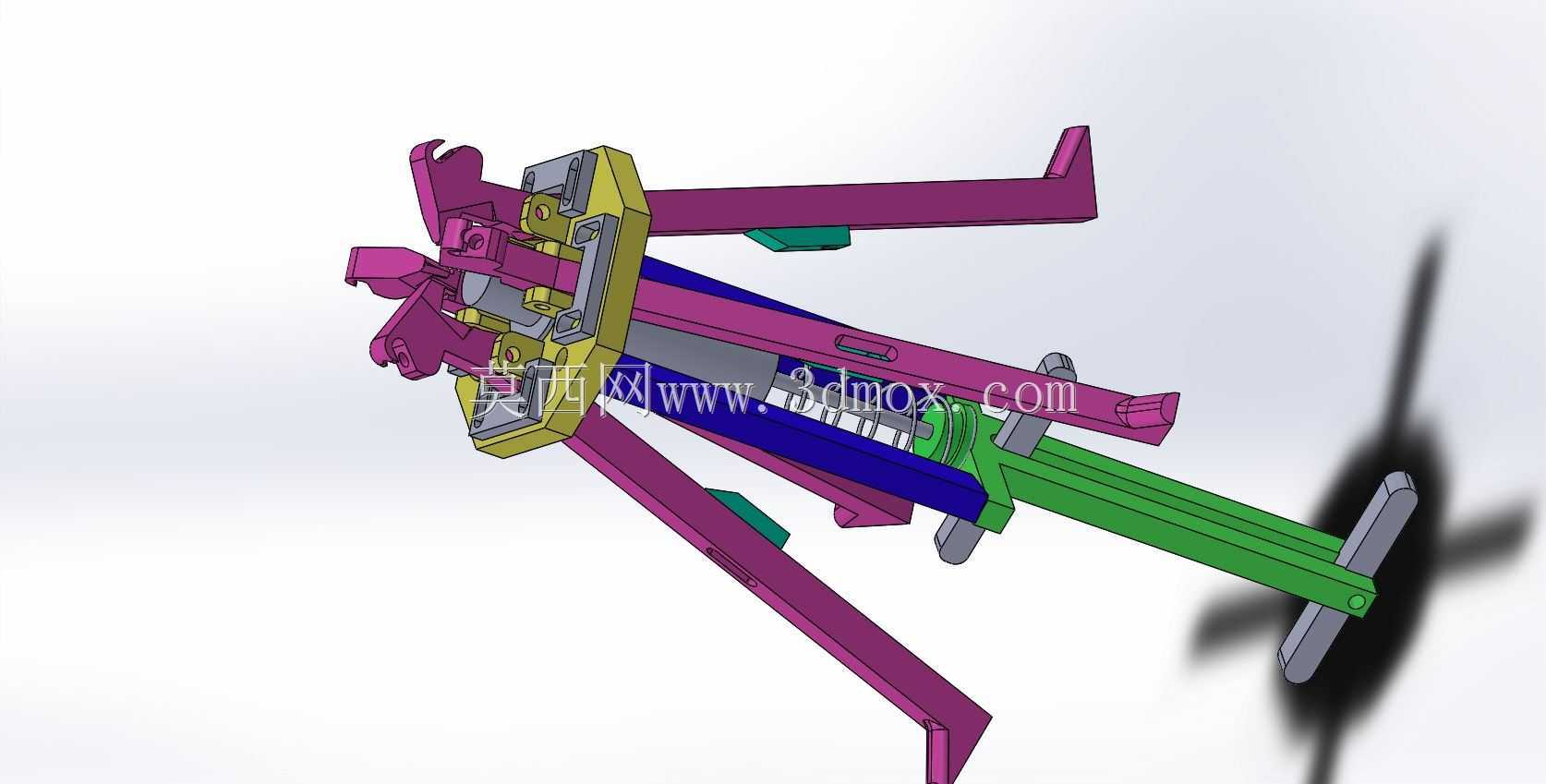

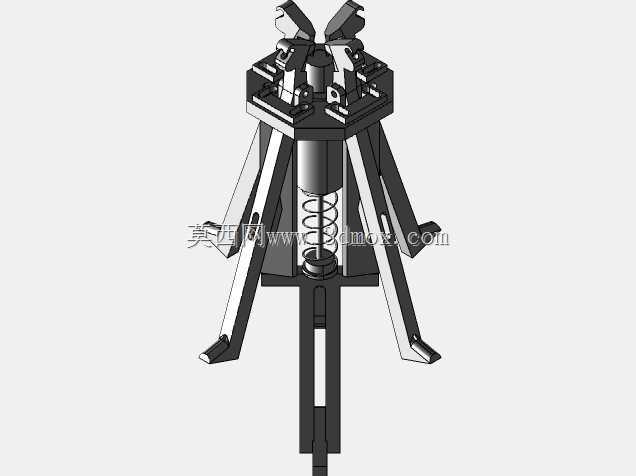

　　在瓶装饮品、酒类包装的后段扎口作业场景里，这类开孔扎紧工装主要承担瓶塞压入后颈部束带的开孔、扎紧、锁固一体化作业，替代传统手工钳类工具的低效操作，适配玻璃瓶装葡萄酒、果酒类产品的瓶口封装工序，也可延伸至小口径硬质包装容器的颈部捆扎锁附作业，在中小型饮品灌装线的末端工位、手工精酿作坊的封装环节都有明确的使用需求。从结构设计逻辑来看，整套工装采用多臂辐射式布局，核心受力基体为中部的合金安装座，六个方向延伸出的支撑臂分别对应定位、开孔、束紧、压合、锁止、握持六个功能模块，各臂与中心座采用铰接式连接，可根据不同瓶径的尺寸需求调整臂展角度，适配直径60mm至120mm区间的瓶身颈部作业，安装边界上整套工装收拢状态下最大外径不超过180mm，

　　展开作业时臂端最大作业半径可达220mm，握持端延伸长度160mm，可适配操作人员单手握持施力的操作习惯，无需额外安装固定基座即可手动完成全流程作业。功能特性层面，工装前端的定位卡爪采用仿形弧面设计，贴合瓶身颈部的圆弧轮廓，作业时可自动对中，避免开孔位置偏移导致的束带滑脱；开孔模块集成在定位卡爪旁侧，采用斜切式刃口，施力时可一次性穿透PVC或铝箔材质的瓶口封套，开孔边缘无毛刺，不会出现封套撕裂的问题；束紧臂上设置有导向槽，可引导尼龙或金属扎带沿瓶口颈部圆周均匀收紧，收紧力度可通过臂上的调节螺钉预设，避免力度过大压裂玻璃瓶口、或是力度不足导致封帽松动的问题；末端的锁止压块可在扎带收紧到位后自动压合扎带锁扣，同时切断多余扎带尾料，

　　整个作业流程单步操作即可完成，相比传统手工分步作业效率提升60%以上。设计过程中充分考虑了手动作业的受力合理性，握持手柄采用包胶防滑结构，受力支点设置在中心座靠近握持端的位置，操作人员施加的握力可通过杠杆结构放大3倍传递到作业端，长时间作业不易产生手部疲劳；各铰接位置都设置有耐磨衬套，可承受上万次往复作业的磨损，日常维护仅需定期在铰接点滴注润滑油即可，无需复杂的拆解保养；刃口部件采用可拆卸式设计，磨损后可单独更换，无需更换整套工装，降低长期使用的耗材成本。实际作业时，操作人员先根据待封装瓶型调整各支撑臂的张开角度，将定位卡爪卡在瓶口颈部的预设位置，确认开孔位置对准封套的标识区域后，握紧握持手柄，各功能臂同步动作，依次完成封套开孔、

　　扎带环绕收紧、锁扣压合、余料切断的全流程动作，松开手柄后各臂在复位弹簧的作用下自动回到初始位置，即可取下完成扎紧的瓶体，整套动作连贯无冗余步骤，对操作人员的技能要求较低，仅需简单培训即可熟练上手。结构上各功能模块的相对位置经过反复迭代验证，开孔刃口的伸出长度设定为3mm，刚好穿透常规厚度的瓶口封套又不会划伤下方的瓶塞；束紧臂的导向槽深度为2mm，可适配宽度4mm以内的常规扎带，不会出现扎带脱槽的问题；复位弹簧的弹力设定为15N，既可以保证松开手柄后机构可靠复位，又不会增加握力操作的负担。针对不同材质的封套，还可通过调整开孔刃口的伸出长度适配，比如针对较厚的铝箔封套可将刃口伸出量调整至4mm，针对较薄的塑料热缩封套可将伸出量调整至2mm，适配不同封装材料的作业需求。整套工装的所有外露棱角都做了倒圆角处理，操作过程中不会划伤操作人员手部，各运动部件之间都设置有防夹手间隙，避免操作失误导致的机械伤害，符合手动作业工具的安全设计要求。
