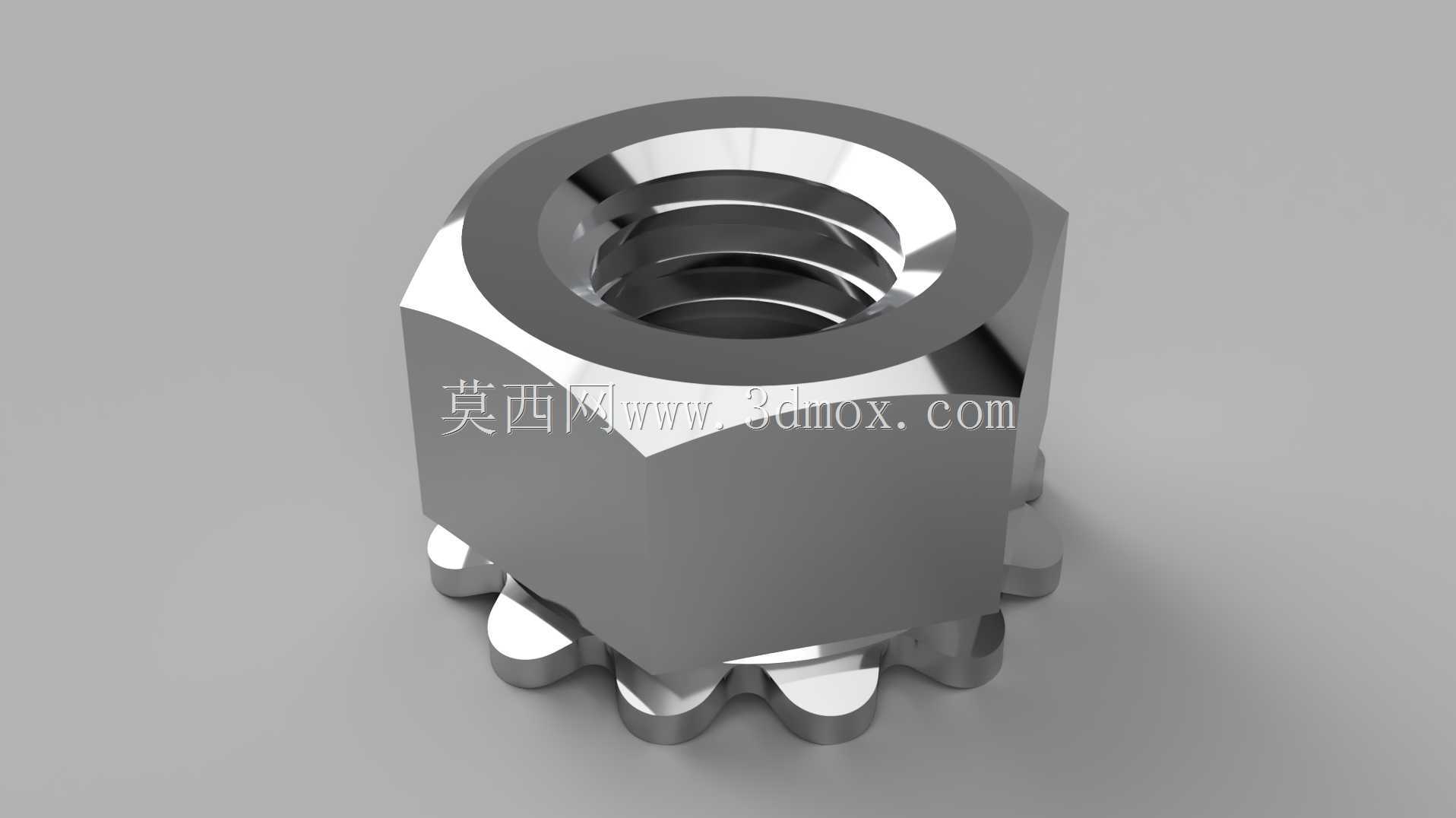

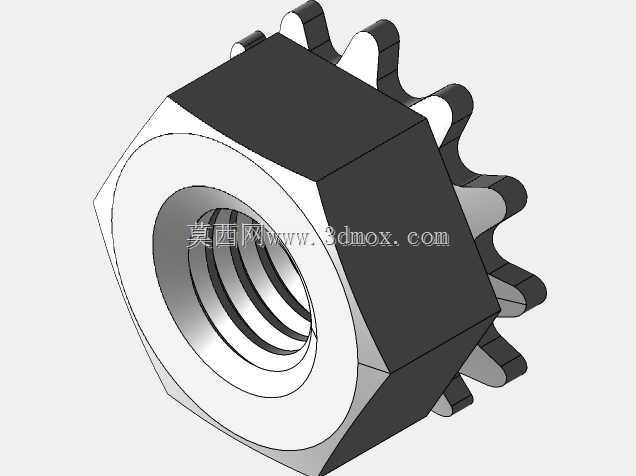

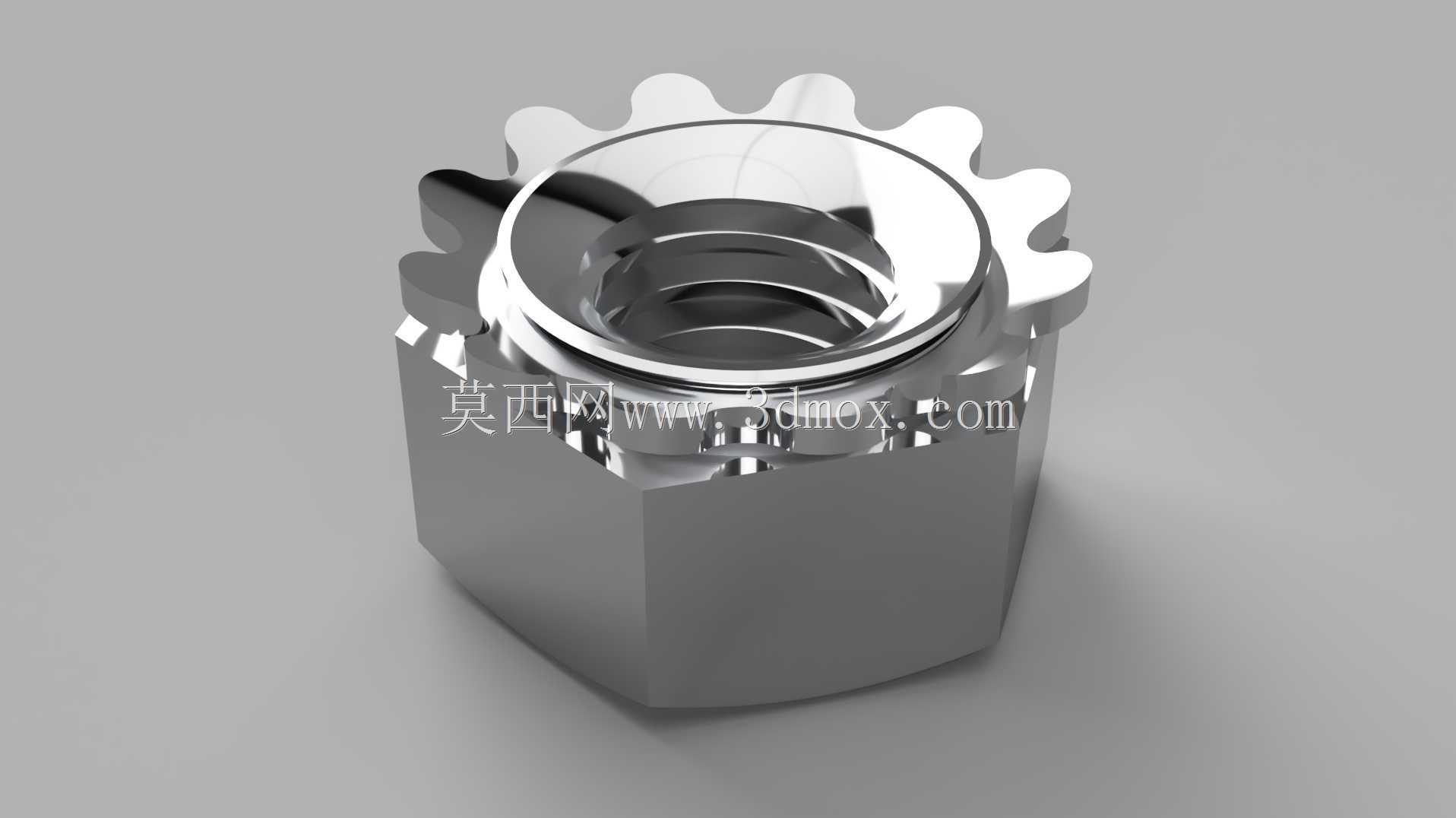

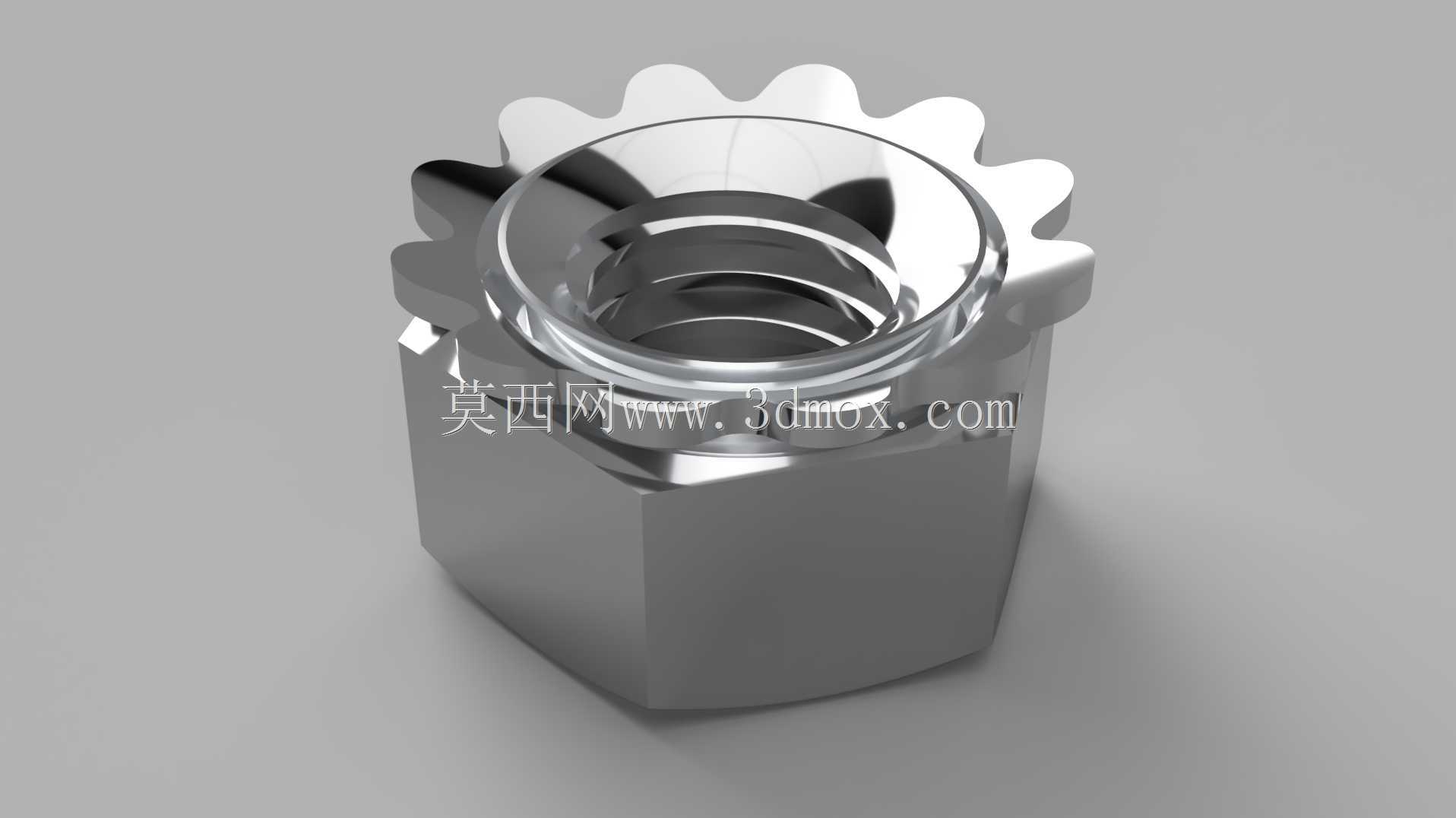

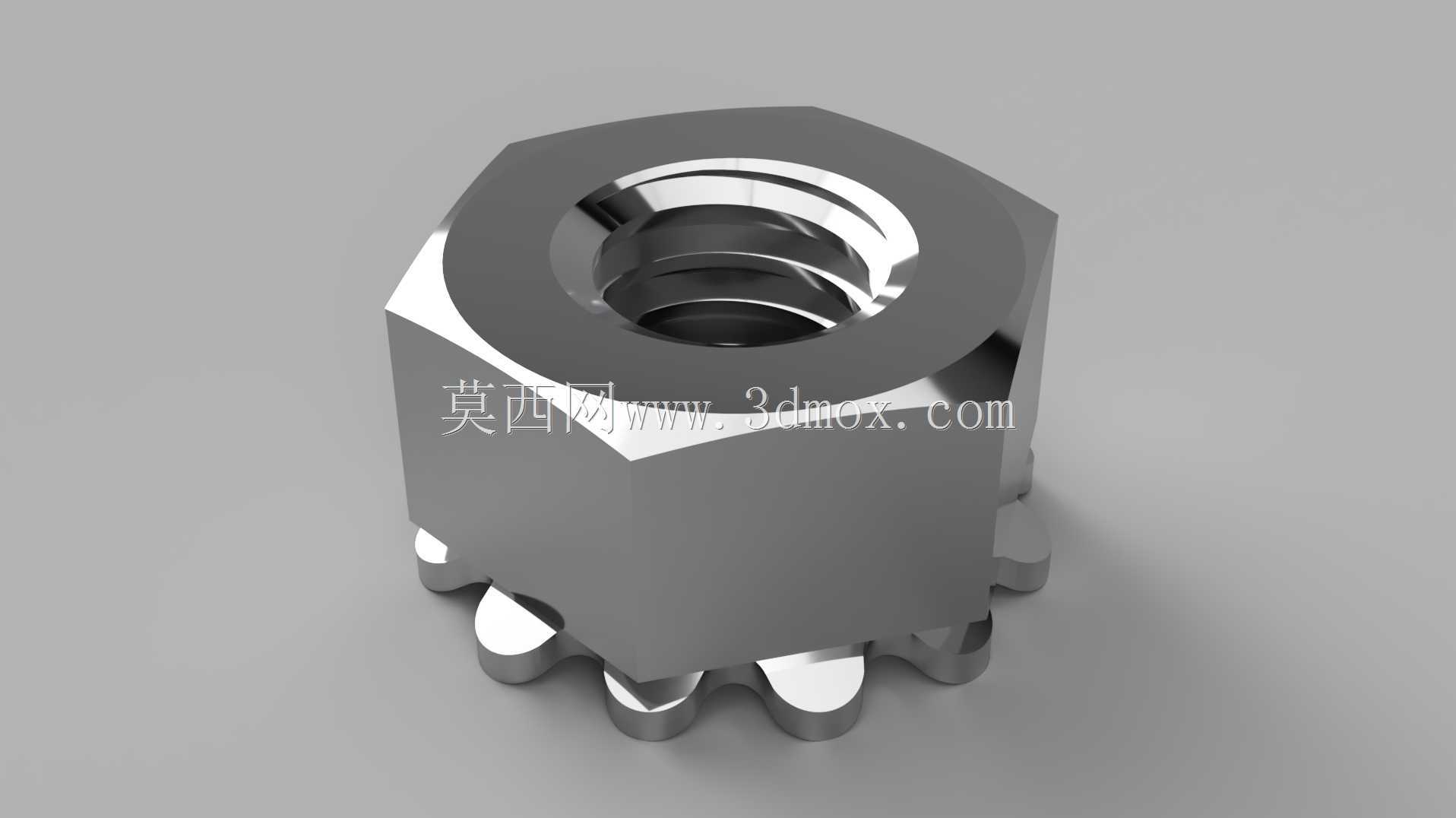

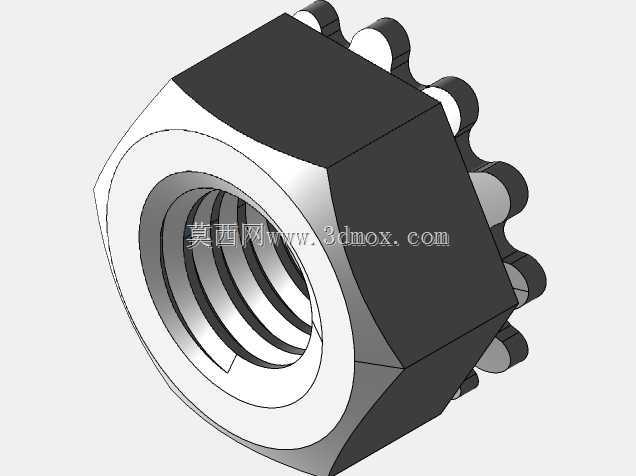

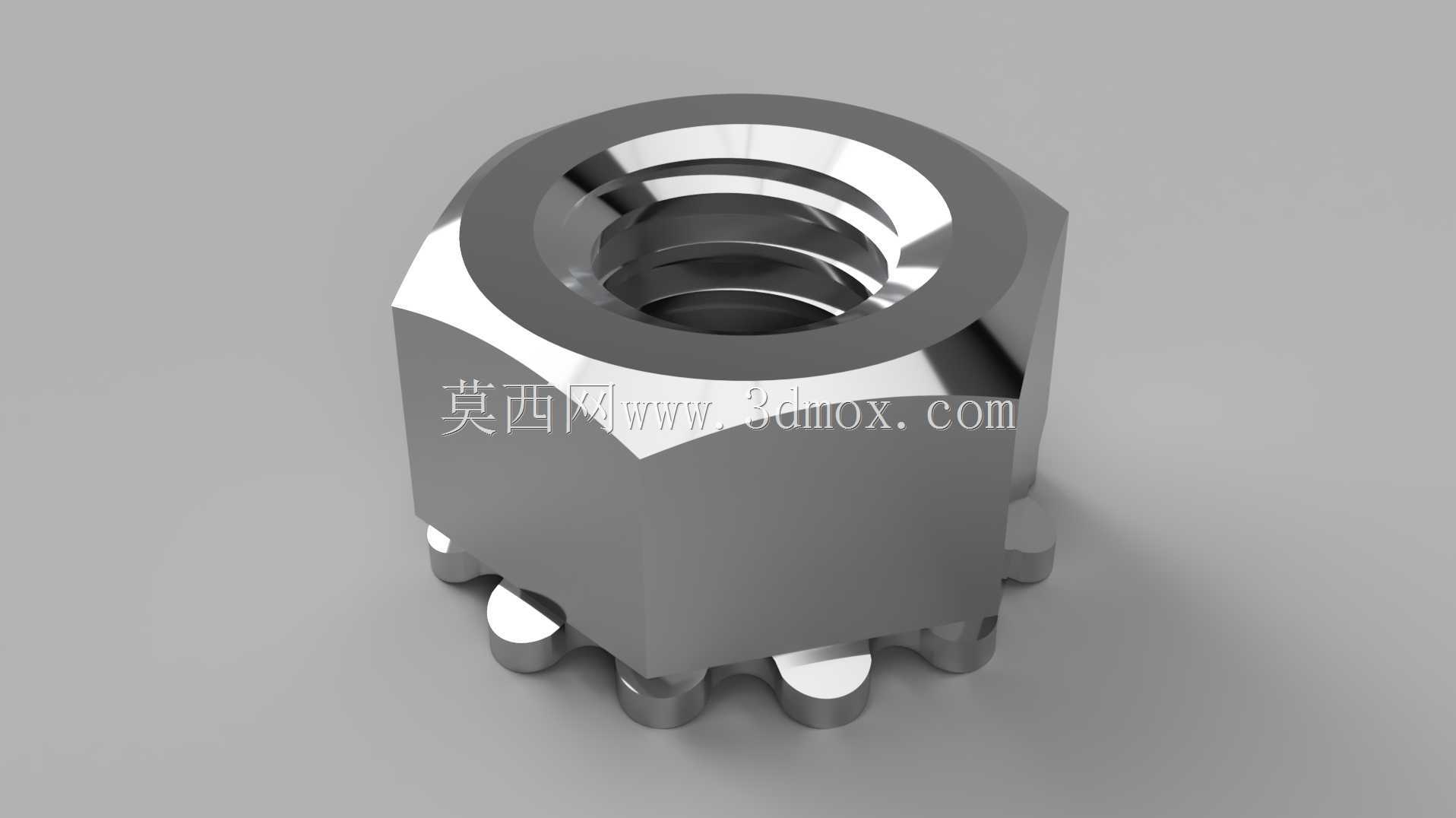

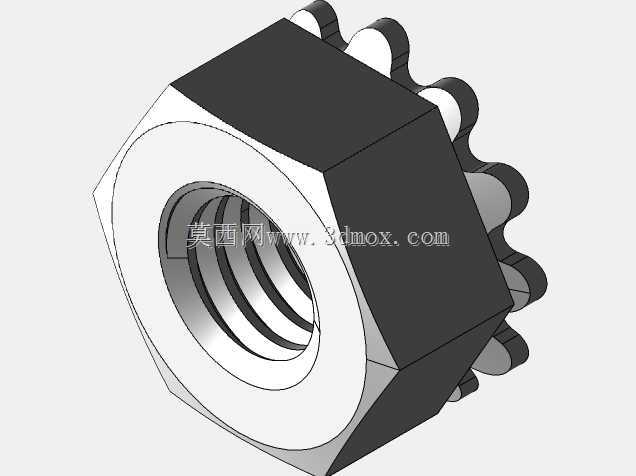

多规格六角带齿锁紧螺母结构设计

　　在低压电控柜内部接线端子排的固定场景中，这类带齿垫圈的六角螺母应用十分普遍，端子排长期受柜内散热气流振动、接触器分合闸的小幅冲击影响，普通光面六角螺母容易出现预紧力衰减、螺纹副回松的问题，轻则导致接线端子接触电阻升高发热，重则引发线路松脱断电，而底部集成锯齿结构的螺母，能在拧紧过程中让齿尖嵌入安装基材表面，形成可靠的机械锁止效果，不需要额外加装弹簧垫圈或者平垫，减少装配环节的零件清点、配套工作量，尤其适合批量装配的流水线作业场景。户外小型光伏支架的檩条连接节点也常选用这类紧固件，户外环境常年受温差形变、风载往复振动影响，普通螺母在服役两到三年后容易出现松脱，带齿结构的螺母在拧紧后，锯齿与型材表面的咬合深度能达到0.1到0.2毫米，即使螺纹副出现小幅的预紧力下降，齿部的机械咬合也能阻止螺母相对螺栓发生周向转动，避免连接失效。

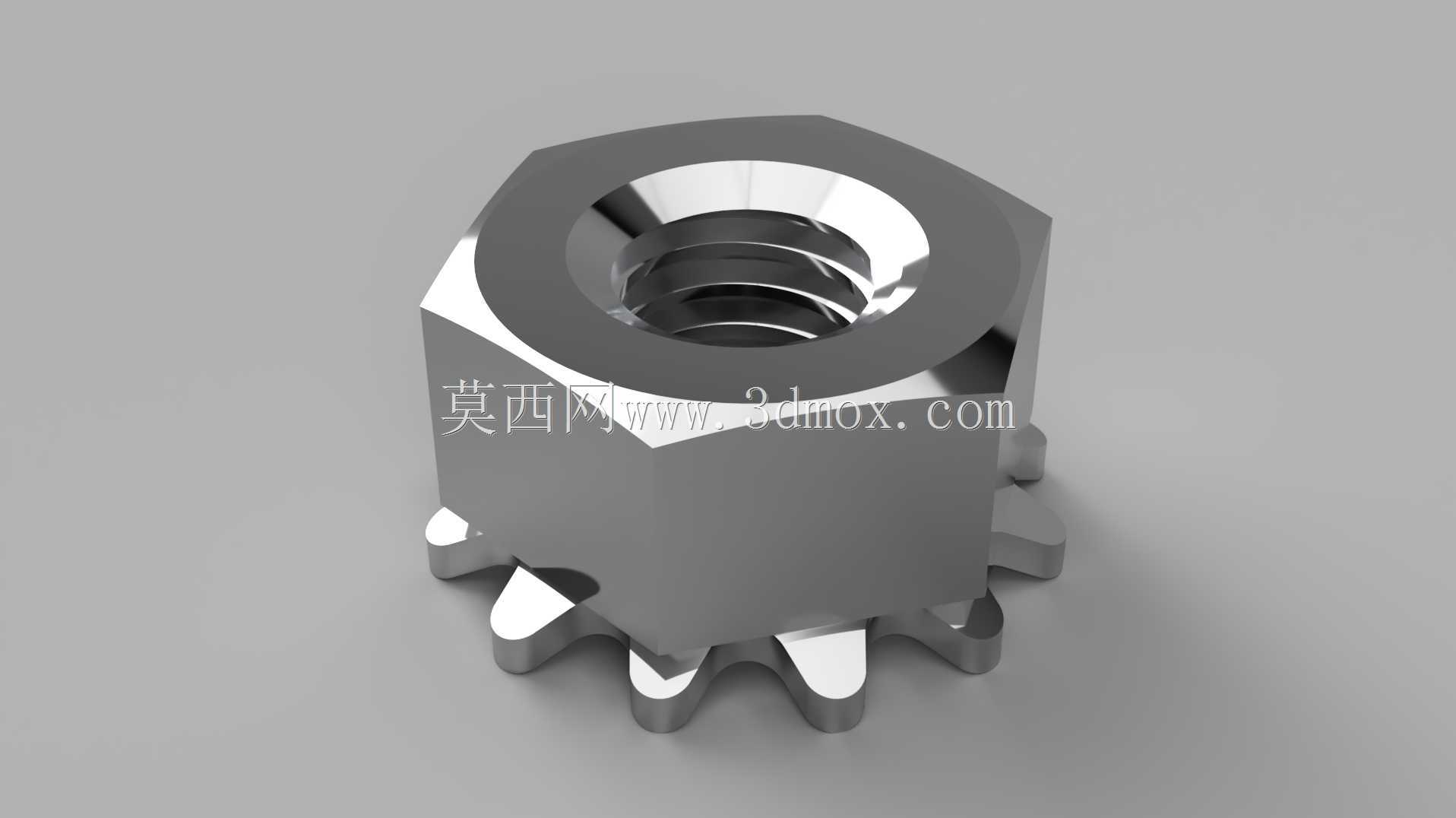

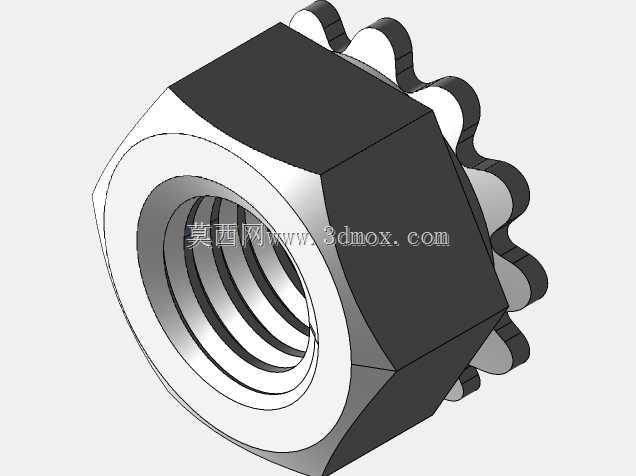

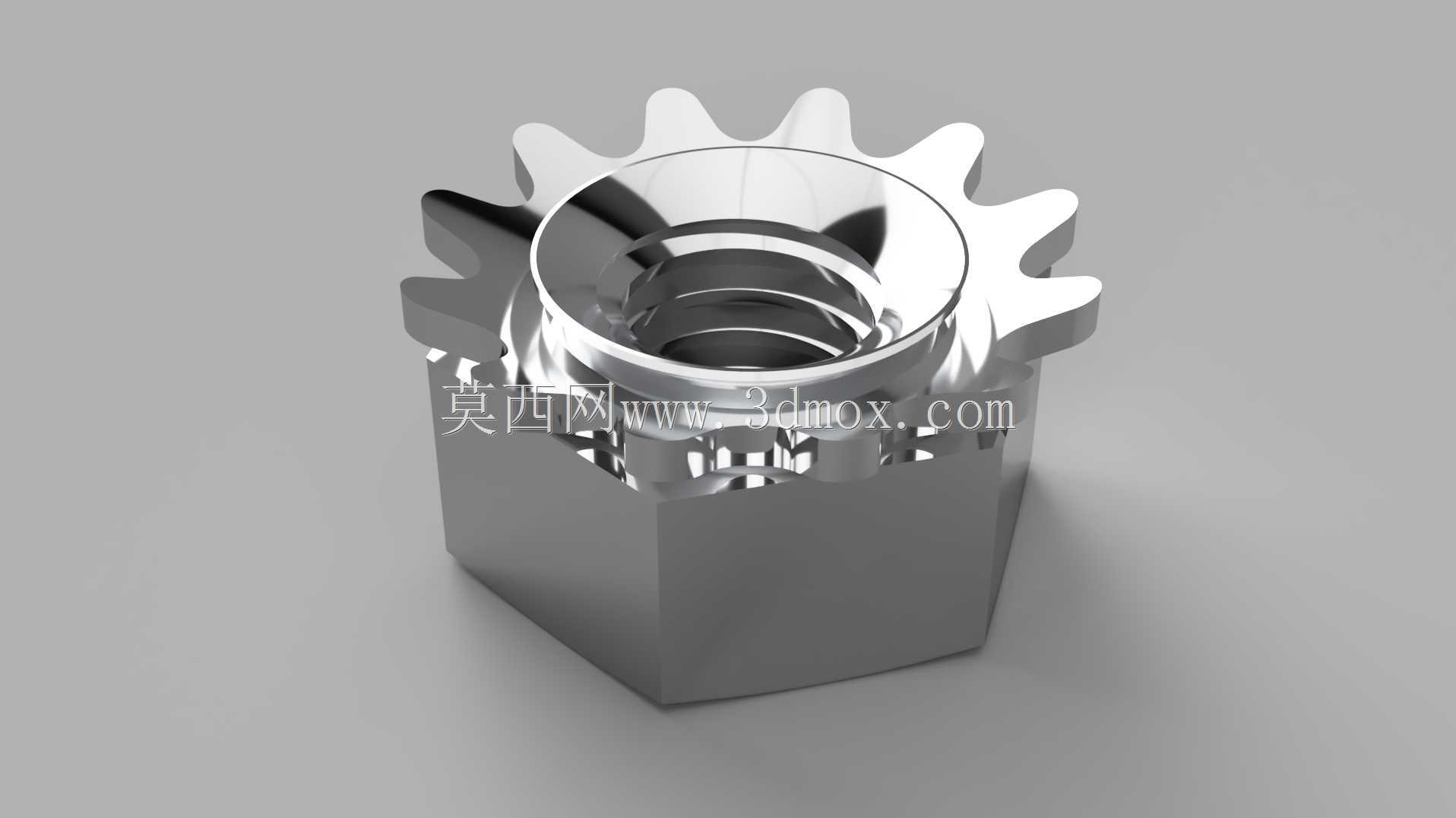

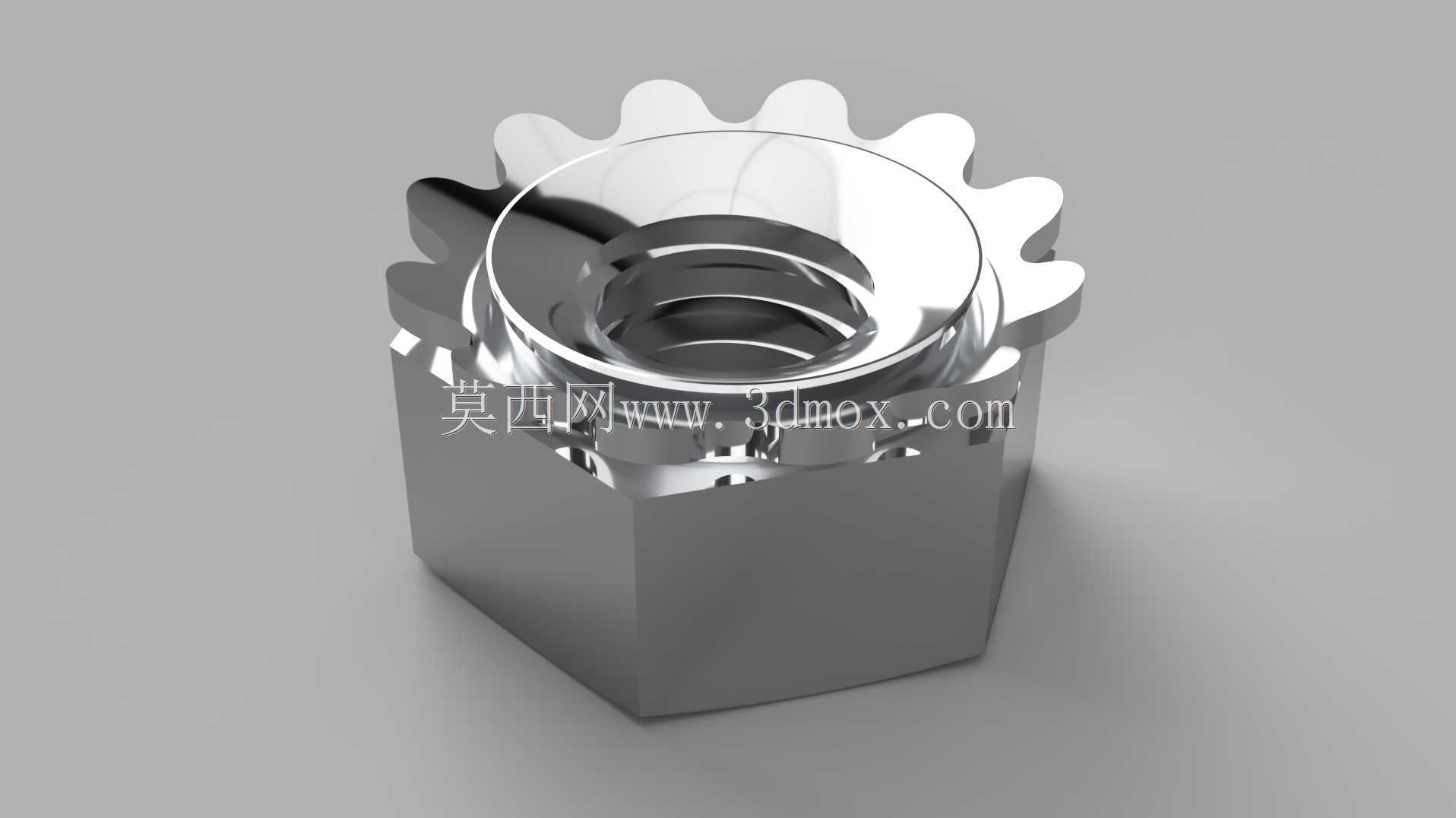

　　从设计思路来看，这类螺母没有采用螺母与垫圈分体的结构，而是将锁紧齿直接集成在螺母的承压端面，首先规避了分体垫圈容易出现的装配遗漏、垫圈与螺母同轴度偏差的问题，其次六角主体的对边尺寸完全沿用普通六角螺母的标准公差范围，现场装配时不需要更换特制扳手，普通的呆扳手、套筒、活动扳手都能直接操作，不需要对一线装配人员做额外的操作培训。齿形的排布采用均匀周向分布，每个齿的齿尖都做了小圆弧钝化处理，避免拧紧过程中齿尖过于锋利刮伤安装基材的防腐涂层，同时齿的倾斜方向与螺母拧紧的旋向相匹配，拧紧时齿尖能顺着旋向顺畅滑入并咬合基材，反向拧松时齿尖会卡在基材表面，需要施加比普通螺母更大的扭矩才能拆卸，刚好匹配防松的功能需求。

　　尺寸覆盖M3到M6四个常用规格，不同规格的螺距、螺母厚度、齿圈外径都做了匹配设计：M3规格适配0.5毫米标准粗牙螺距，螺母本体厚度2.4毫米，底部齿圈外径比螺母对边尺寸小1.2毫米，避免齿圈超出六角本体边缘刮擦相邻的安装零件；M4规格适配0.7毫米粗牙螺距，螺母厚度3.2毫米，齿部的凸起高度控制在0.4毫米，既保证足够的咬合深度，又不会因为齿部过高导致螺母拧紧后实际承压面积不足；M5规格适配0.8毫米粗牙螺距，螺母厚度4毫米，齿形数量比M4规格多2个，分散咬合时的基材应力，避免在较薄的钣金件表面压出过深的压痕；M6规格适配1毫米粗牙螺距，螺母厚度5毫米，齿根位置做了0.2毫米的圆角过渡，减少齿根处的应力集中，避免反复拆装过程中齿部从根部断裂。

　　安装边界上需要注意，这类螺母不适合用于硬度超过HRC35的硬化钢表面安装，过硬的基材会让齿尖无法有效嵌入，锁止效果会大幅下降，最适配的安装基材是厚度1毫米以上的冷轧钢板、铝合金型材、工程塑料板这类硬度适中的构件；拧紧扭矩需要控制在对应规格普通螺母推荐扭矩的70%到80%，避免过大的扭矩让齿部过度嵌入基材，导致螺纹副出现过载滑牙，同时也防止薄钣金件被压出凹陷变形。在有防水密封要求的安装场景中，需要在螺母与基材之间加装橡胶密封垫时，要注意密封垫的硬度不能低于邵氏60A，过软的密封垫会让齿部在长期服役过程中逐渐陷入垫体内部，导致锁止效果衰减。另外这类螺母不建议用于需要频繁拆卸的维护节点，反复拆装会让齿尖逐渐磨损，咬合锁止的能力会逐次下降，一般拆装次数超过5次后就需要更换新件，更适合装配后长期不拆卸的固定连接节点。
