橡胶件自动冲孔裁切一体冲压设备结构

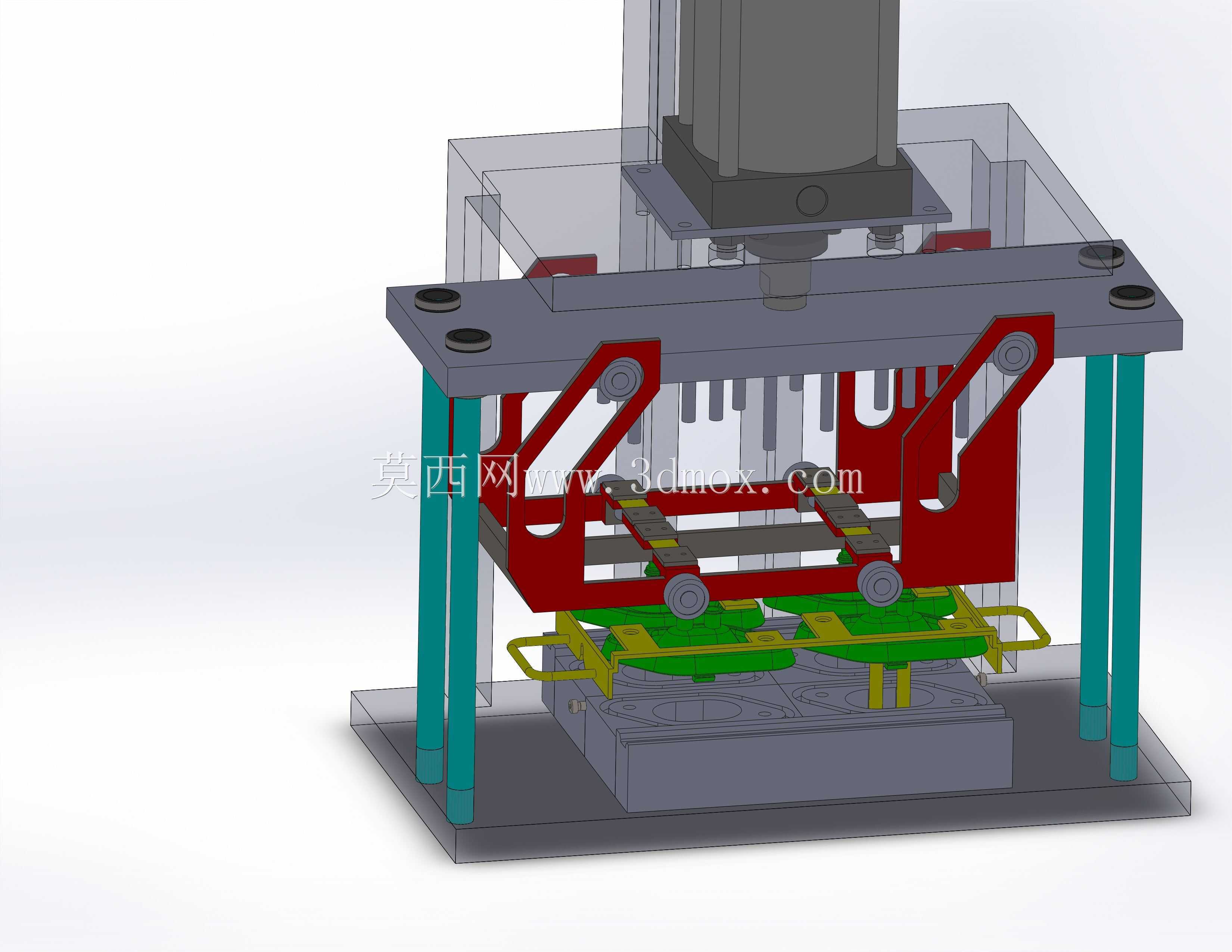

　　这套冲压结构主要面向橡胶密封件、橡胶垫片类制品的后道冲切工序，在橡塑制品加工车间的成品成型段应用较多，日常生产中可替代单工序手动冲裁、人工切边的落后作业模式，适配厚度1-8mm的丁腈橡胶、硅橡胶、天然橡胶板材或预成型坯件的冲孔与外形裁切作业，单工位可同时完成两件工件的加工，适配中小批量多品种的橡胶件生产需求，也可对接前端硫化机出料线做半自动上下料改造。设备整体采用四柱式导柱机架结构，四根垂直布置的镀铬导柱分别固定在上下安装板之间，导柱配合直线轴承为动模座提供垂直方向的高精度导向，避免冲切过程中出现侧偏导致的刃口崩损、工件切边毛刺超差问题，底部安装板预留了T型槽安装位，可快速更换不同规格的下模工装，适配不同外形尺寸的橡胶件加工需求，

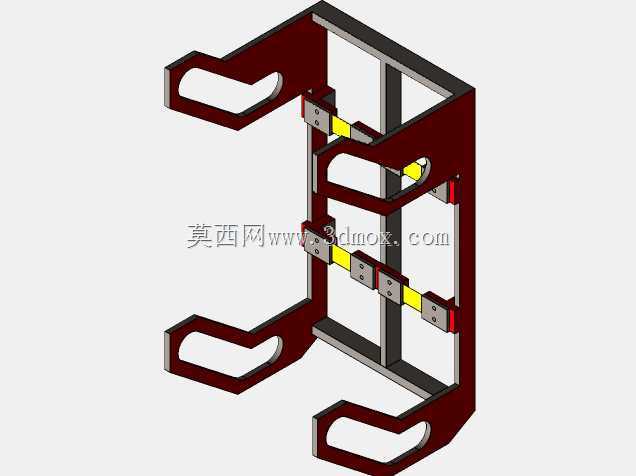

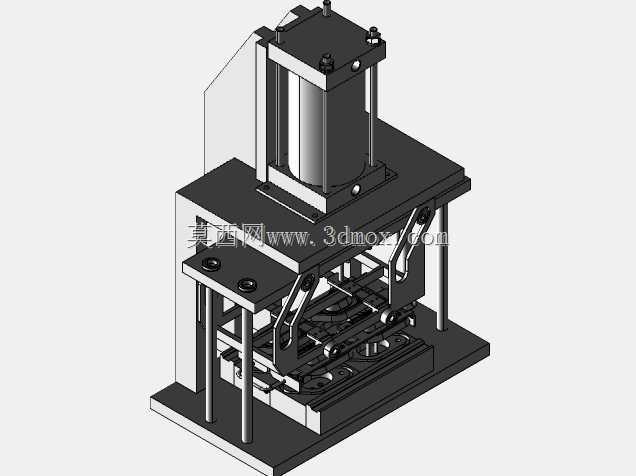

　　机架整体的安装边界控制在长750mm、宽600mm、高900mm范围内，无需额外做地基固定，可直接放置在标准车间工作台上使用，也可通过底部螺栓孔锁附在流水线机架上对接自动化产线。上部驱动单元采用标准缸径的气动增压缸作为动力输出源，相比传统机械曲柄冲床，气动增压缸的出力调节更便捷，可通过气源压力调整匹配不同厚度、不同硬度橡胶件的冲切力需求，冲切过程无机械传动的刚性冲击，能有效延长冲裁刃口的使用寿命，同时设备运行噪音更低，符合车间作业的噪音管控要求。动模部分采用了对称布置的肘节式同步压料结构，在冲裁刃口接触工件前，两侧的肘节连杆会带动压料框先行下压，将待加工的橡胶坯件牢牢压合在下模定位工装上，避免橡胶材质在冲切过程中出现弹性形变移位，

　　保证冲孔位置度与外形裁切尺寸的一致性，压料力可通过肘节连接处的调节螺母做微调，适配不同硬度橡胶材质的压料需求，避免压料力过大导致橡胶件表面出现压痕、压伤，或是压料力不足导致冲切时工件移位产生废品。下模部分设置了仿形定位工装，针对待加工橡胶件的外形做了定位凸台设计，操作人员上下料时可快速将坯件放置在定位槽内，无需额外做位置校准，工装两侧设置了快速夹钳结构，更换不同产品的工装时无需拆卸大量螺栓，松开夹钳即可完成工装更换，单款工装更换时间可控制在10分钟以内，适配多品种小批量的柔性生产需求。冲裁工位同时集成了冲孔与裁切两套刃口，上模下行过程中，内部的冲孔冲头先接触工件完成安装孔的冲制，随后外围的裁切刃口下行完成工件外形的落料裁切，

　　一次冲程即可完成单工件所有冲切工序，无需分多次冲压或后续人工修边，加工效率相比单工序冲压提升60%以上。设备的动模与定模之间预留了120mm的开模行程，足够操作人员完成上下料操作，也可适配加装自动送料机构的改造需求，若搭配橡胶片材自动送料架，可实现连续全自动冲切作业，进一步降低人工操作强度。整套结构的受力件均采用Q235钢板焊接后去应力处理，导柱、导套、冲头、裁切刃口等运动与工作部件采用轴承钢淬火处理，硬度达到HRC58-62，保证长期冲切作业下的耐磨性与尺寸稳定性，所有转动连接位置均设置了自润滑轴承，日常维护仅需定期加注润滑脂即可，无需复杂的保养操作。在实际生产场景中，这类设备常被用于橡胶密封垫片、橡胶减震垫、橡胶绝缘件等产品的冲切加工，相比激光切割、水切割等工艺，冲压加工的效率更高，单件加工成本更低，且冲切后的工件断面无热影响区、无毛刺，无需后续二次修边处理，能满足汽车、家电、通用机械领域对橡胶配件的尺寸精度与外观要求。设计过程中特意将驱动单元、传动连杆、冲切刃口等运动部件全部布置在透明防护挡板内侧，仅在上下料位置预留操作开口，避免操作人员误触运动部件引发安全事故，同时透明挡板不会遮挡操作人员观察冲切过程的视线，方便及时排查卡料、刃口粘料等异常问题。
