手动软管压接水平压力工装设备

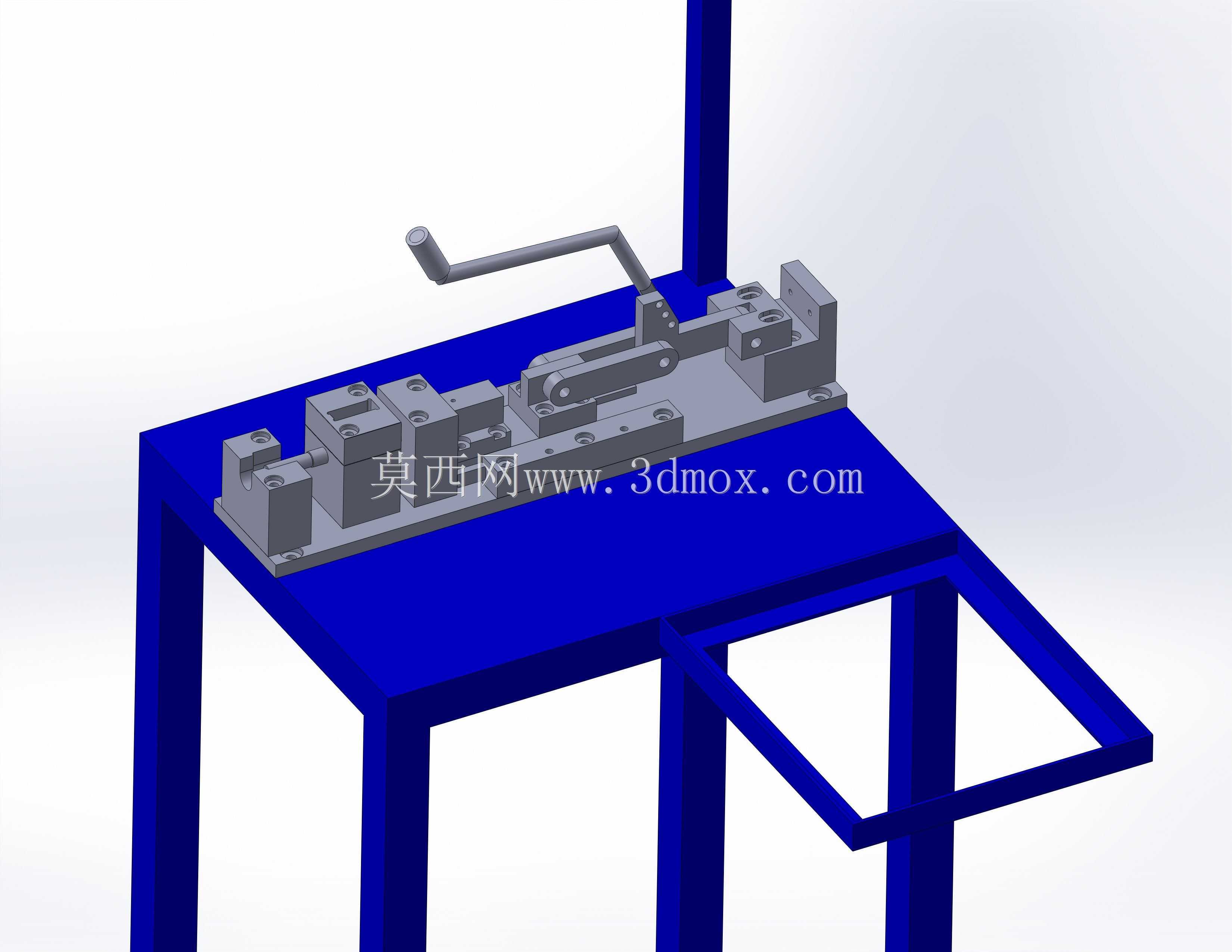

　　在低压流体输送管路的装配作业场景里，橡胶软管与硬管接头的压接工序一直是小批量生产、售后维修环节里的高频操作，不同于量产线上采用的全自动液压压管设备，这类手动驱动的水平压力工装，更适配维修站点、小型加工车间的零散作业需求，不需要外接液压站或者压缩空气气源，仅依靠人力操作手柄即可完成压接动作，设备本身的机架采用方管焊接成型的框架式结构，底部预留了足够的腿部操作空间，作业人员可以坐姿完成上料、压接、取件的全流程操作，长时间作业的疲劳度更低。

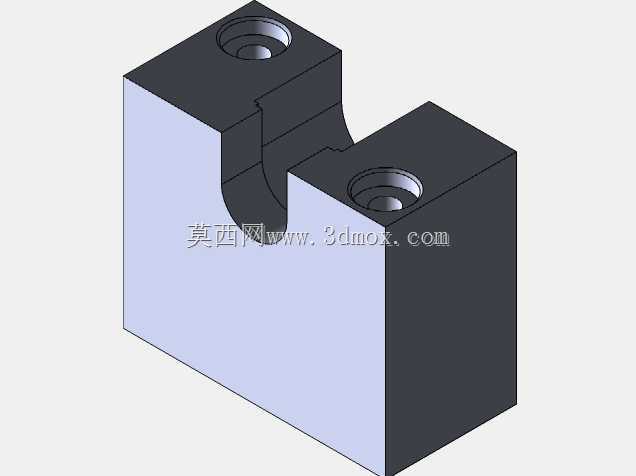

　　从功能实现逻辑来看，这套设备的核心压接动作采用了曲柄滑块的增力结构，操作端的摇臂通过连杆机构将人手施加的圆周方向力矩，转换为压接滑块的水平直线推力，机构的死点位置刚好对应压接行程的终点，此时即便操作人员松开手柄，压接位置也能保持足够的锁止力，不会因为软管的弹性回弹力导致压接松动，压接工位上配置了可快换的夹模座，针对不同外径的软管、不同规格的接头套，可以快速更换对应的压接模具，不需要对设备主体结构做任何调整，适配的软管外径覆盖常见的6mm到25mm区间，满足气动管路、低压输油管路、输水软管的压接需求。

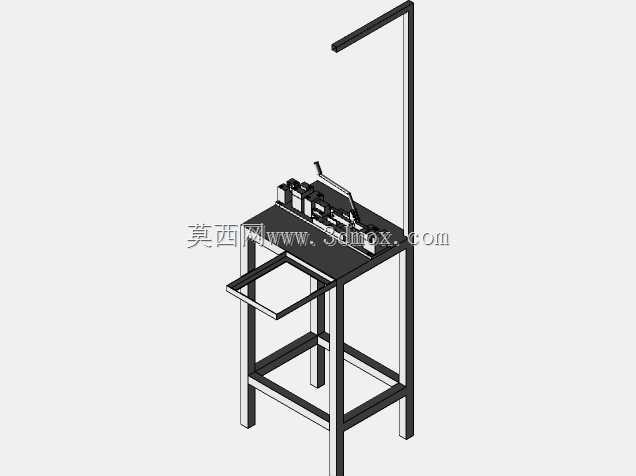

　　设计过程中首先考虑的是操作的便捷性，手柄的转动半径经过反复校核，既保证操作时的力臂长度足够，让普通人施加的力就能达到压接所需的吨级压力，又不会因为手柄过长导致转动时碰到周边设备或者操作人员身体，机架的台面高度设置为坐姿操作时的手肘平齐高度，上料时不需要抬高手臂，压接完成后的工件可以直接放置在台面右侧的延伸置物架上，不需要额外配置周转台。安装边界方面，整套设备的底部框架尺寸控制在1米见方以内，不需要打膨胀螺栓固定地面，依靠自身方管机架的重量就可以保持作业时的稳定性，设备总重量控制在单人可以短距离挪动的范围，车间内调整工位时不需要借助吊装设备。

　　压接工位的定位结构做了可调式设计，针对不同长度的接头，可以调整定位挡块的位置，保证每一次压接时接头套的压入深度一致，避免出现压接位置偏移导致的管路渗漏问题，所有的转动铰接位置都配置了自润滑铜套，长期使用不需要频繁加注润滑脂，维护成本极低，机架的焊接位置都做了去应力处理，长期承受压接的反作用力也不会出现机架变形的问题，台面的工装安装板采用加厚钢板铣削加工，保证压接滑块的运行导轨安装面平面度控制在0.1mm以内，滑块运行时不会出现卡滞、偏磨的问题。

　　不同于立式压力机的垂直压接方向，这套水平布置的压接结构，在压接长条形的软管组件时更有优势，工件可以沿着水平方向前后延伸，不会受到立式压机开口高度的限制，针对带弯折的硬管接头组件，水平方向的操作空间也更方便工件取放，不会出现工件和机架干涉的情况。在实际的售后维修场景里，这类设备还可以兼顾小型零件的压装作业，比如小尺寸轴承的压入、销钉的压装、薄壁零件的校形，只需要更换对应的压接头，就可以拓展设备的使用范围，不需要额外采购其他小型压装设备。

　　设备的操作逻辑非常简单，新员工只需要经过十分钟的培训就可以独立操作，不需要掌握复杂的设备参数设置，只需要将预装了接头套的软管放置在压接模具内，扳动手柄直到机构到达死点位置，再反向扳动手柄退回滑块，就可以取出压接完成的组件，压接质量的一致性远高于手动敲击、卡箍紧固的装配方式，压接后的接头可以承受1MPa以上的流体压力，满足常规低压管路的使用要求，不会出现管路脱落、渗漏的问题。
