车辆用螺旋弹簧液压减震结构

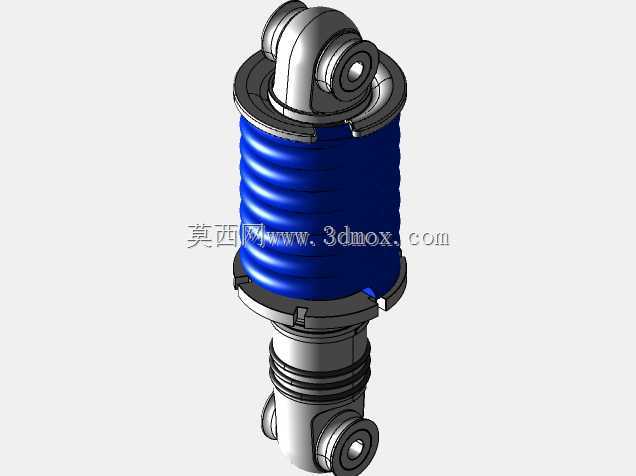

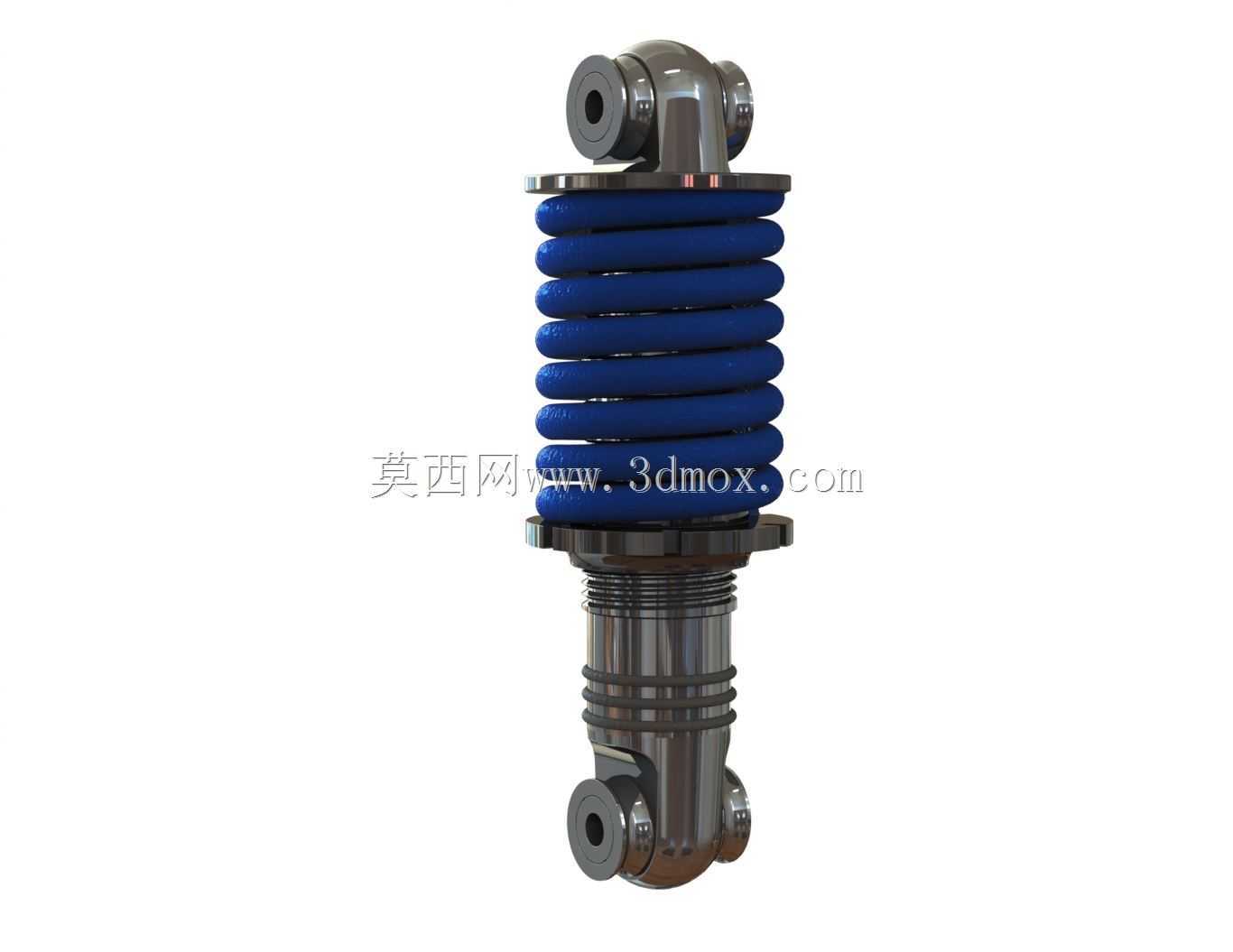

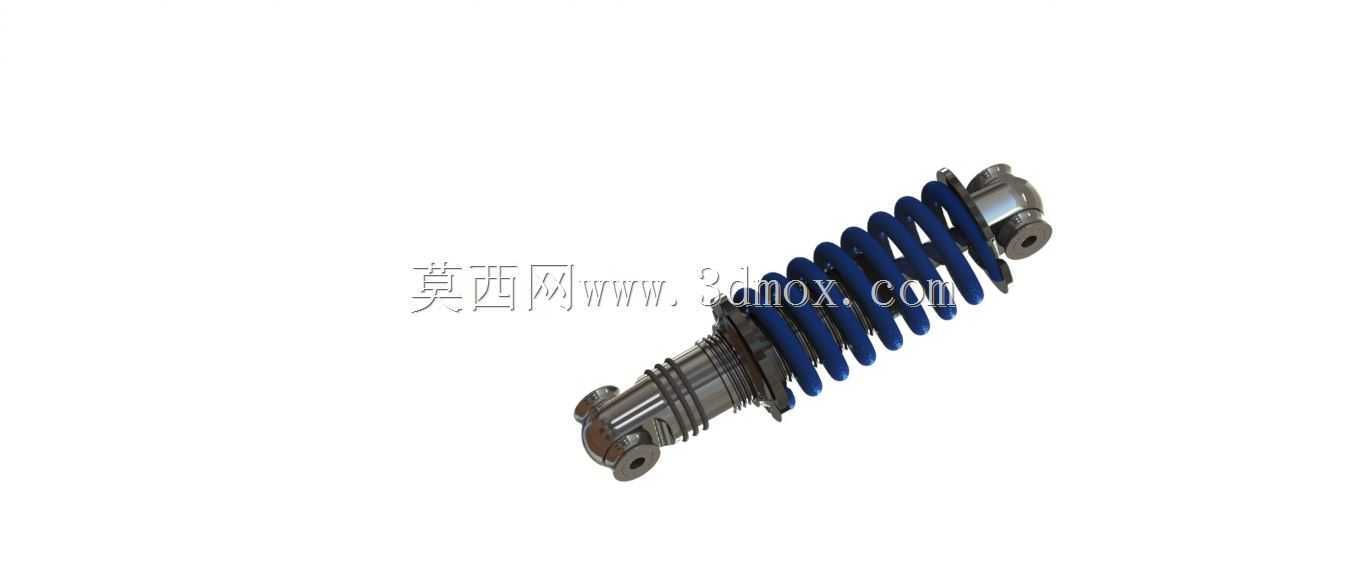

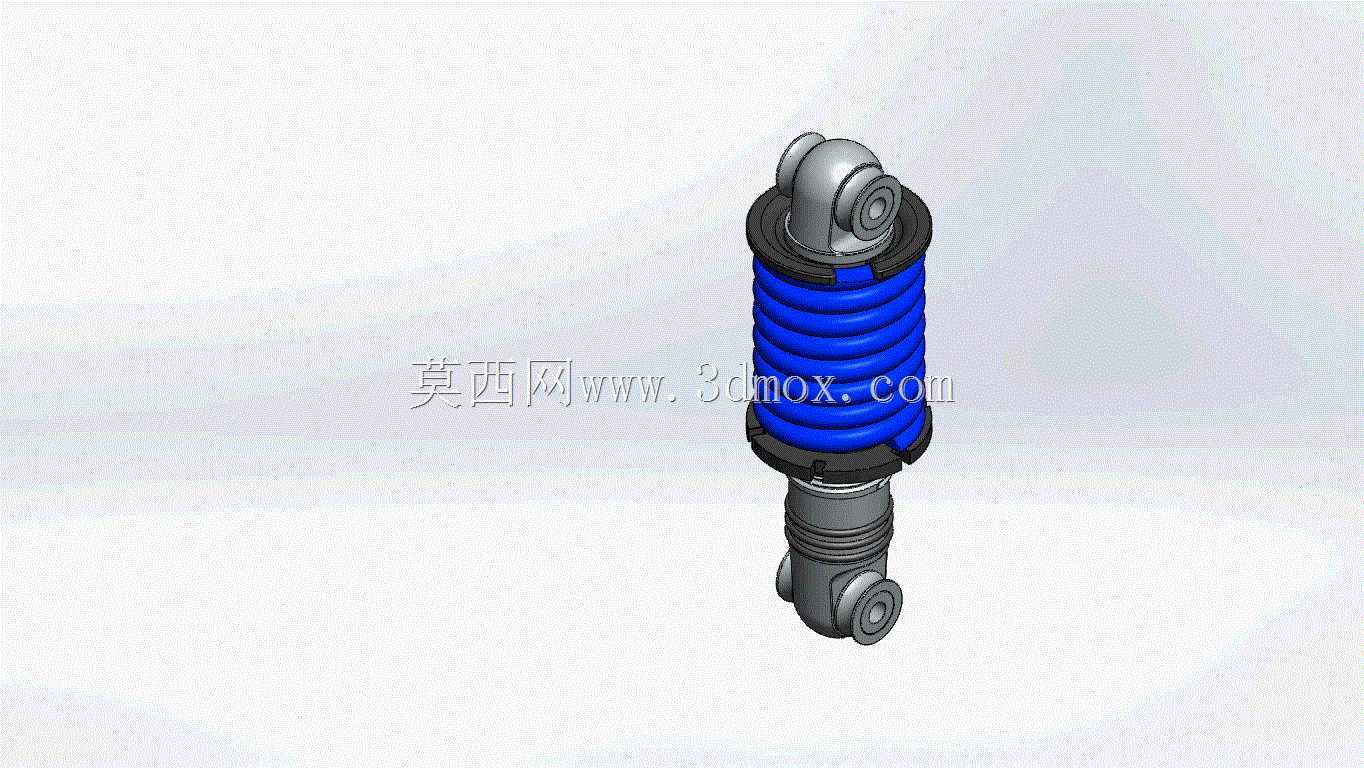

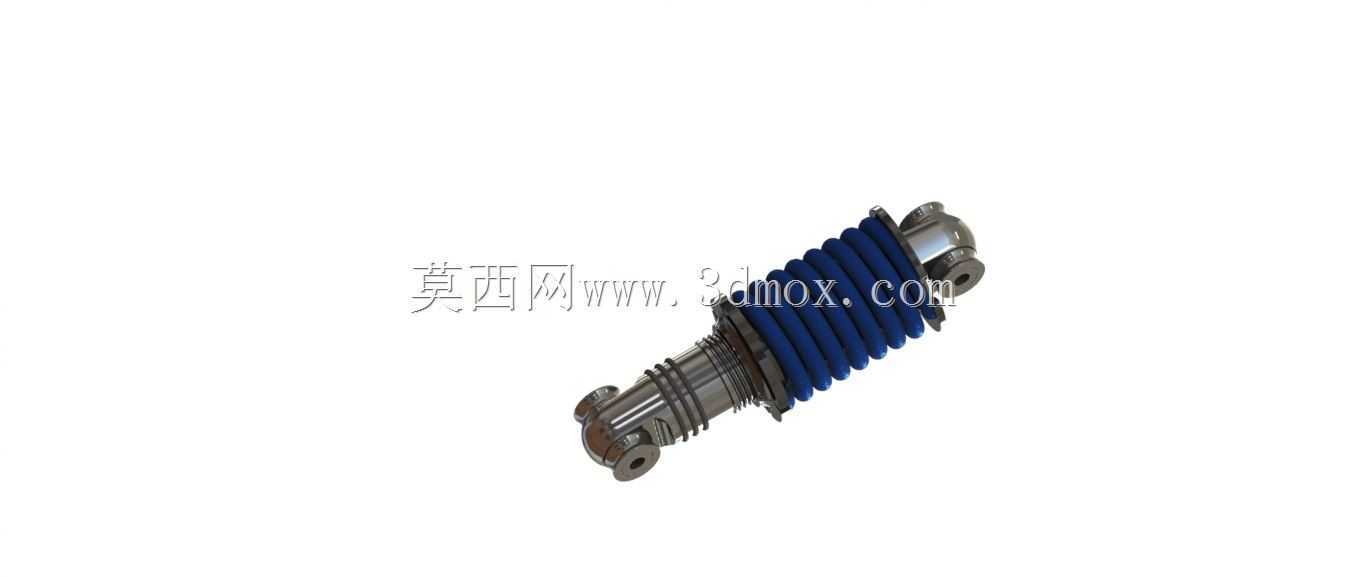

　　在乘用车辆、非道路工程作业车辆的悬架系统布局中，这类螺旋弹簧集成式液压阻尼减震部件是衔接车架与行走机构的核心承载缓冲单元，日常作业工况下需要同时承担垂向载荷支撑、路面冲击脉冲阻尼、往复振动能量耗散多重作用，避免路面颠簸产生的冲击直接传递至车架主体，既能够提升驾乘过程的平顺性，也能减少刚性冲击对车架连接部位、车载精密部件的疲劳损伤。从结构设计逻辑来看，该部件采用螺旋弹簧与液压阻尼缸同轴集成的布局方案，外侧的蓝色螺旋弹簧承担静态承载与大冲击行程下的刚度支撑，内部的液压阻尼缸则通过油液在阀组间的节流作用，将弹簧往复伸缩产生的动能转化为热能耗散，避免弹簧出现持续余振，二者的参数匹配需要结合额定承载重量、常用工况下的振动频率区间做针对性调校，

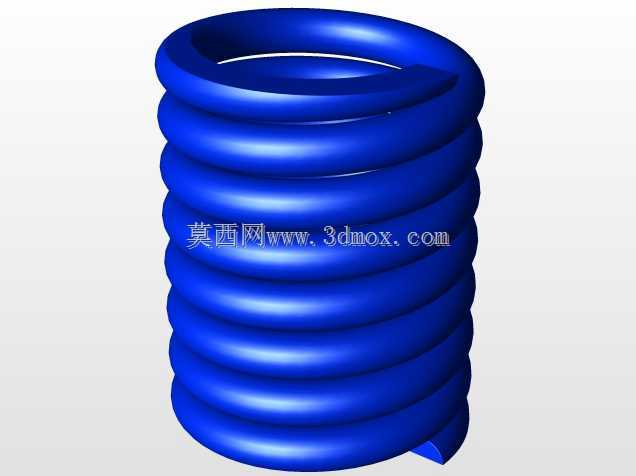

　　弹簧的线径、有效圈数、节距设计决定了部件的基础刚度，阻尼缸的活塞阀孔径、油液黏度参数则直接决定不同振动速度下的阻尼力输出特性。部件上下两端均采用铰接式吊耳结构，上端吊耳用于连接车架侧的安装支座，下端吊耳连接转向节或摆臂侧的安装位，铰接结构内部预留了转动间隙，可适配悬架跳动过程中产生的小角度摆转，避免安装部位出现卡滞或附加弯矩。设计过程中需要严格控制整体安装长度、上下吊耳的同轴度公差，吊耳内孔的尺寸精度直接决定与安装销轴的配合间隙，间隙过大会导致行驶过程中出现连接异响，间隙过小则会增加装配难度，甚至在工作过程中出现铰接部位卡滞。弹簧的外径尺寸需要匹配阻尼缸的外轮廓，预留足够的径向间隙，避免弹簧压缩过程中与缸体外壁发生摩擦剐蹭，

　　导致弹簧表面防腐层破损、阻尼缸外壁划伤漏油。在实际选型匹配过程中，需要结合车辆的轴荷参数确定弹簧的预压缩量，预压过大则会导致悬架硬度过高，滤震效果下降，预压不足则会在车辆急加速、急制动时出现弹簧瞬时脱离支座的风险。阻尼特性的调校需要兼顾铺装路面的高频小振动过滤与非铺装路面的大冲击缓冲，低速压缩段阻尼力设置偏低，保证细碎颠簸的过滤效果，高速压缩段阻尼力随振动速度提升快速上升，避免过大冲击导致弹簧压并，出现刚性撞击；回弹段阻尼力设置略高于压缩段，能够快速拉住弹簧回弹动作，避免车辆经过起伏路面后出现多次上下抛跳。这类减震结构除了应用在常规车辆悬架领域，也可适配部分小型工程机械、工业设备的隔振安装场景，针对不同的安装边界，

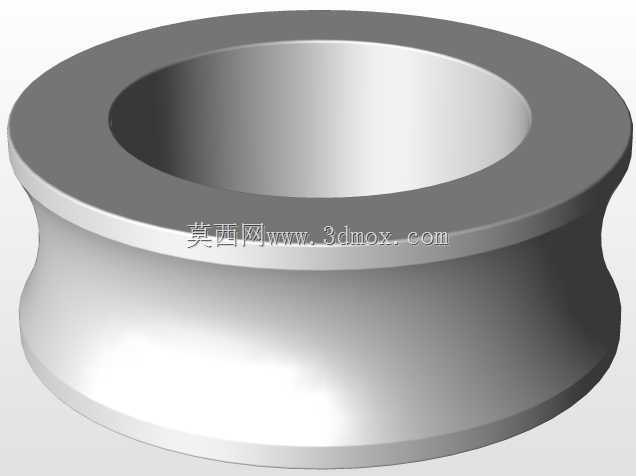

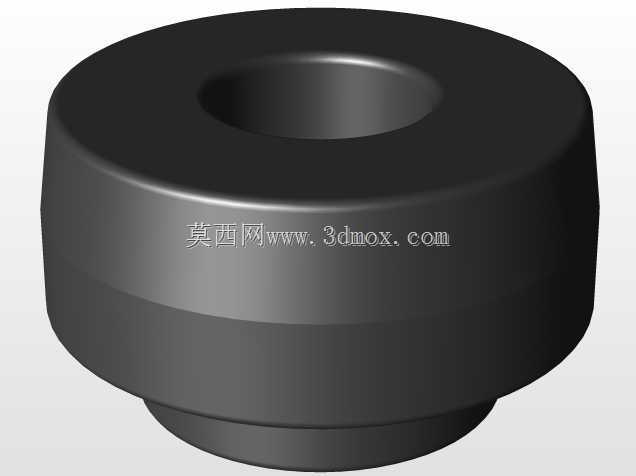

　　可调整上下吊耳的连接形式、弹簧刚度与阻尼参数，满足不同载荷、不同振动频率下的隔振缓冲需求。建模过程中需要重点关注弹簧的并紧高度、阻尼缸的最大伸缩行程，确保部件在最大压缩量下弹簧不会出现压并死点，阻尼缸活塞不会触碰到缸体端盖，最大拉伸长度下不会出现活塞脱出缸体的失效风险，所有运动部件的间隙预留需要考虑实际加工公差、橡胶衬套的变形量，避免理论建模无干涉但实际装配后出现运动卡滞。
