重型可调式管道夹持管钳结构设计

　　在民用给排水施工、工业工艺管线布设、油气输送场站日常检维修、消防管道系统安装改造等现场作业场景中，管钳是一线作业人员随身携带的核心手动夹持工具，其核心作用是为不同管径的带螺纹金属管道、管路连接件提供足够的夹持扭矩，完成螺纹副的旋紧与拆卸作业，无需额外配套动力源，可在狭窄管廊、高空作业面、无供电的野外施工场景下独立使用。

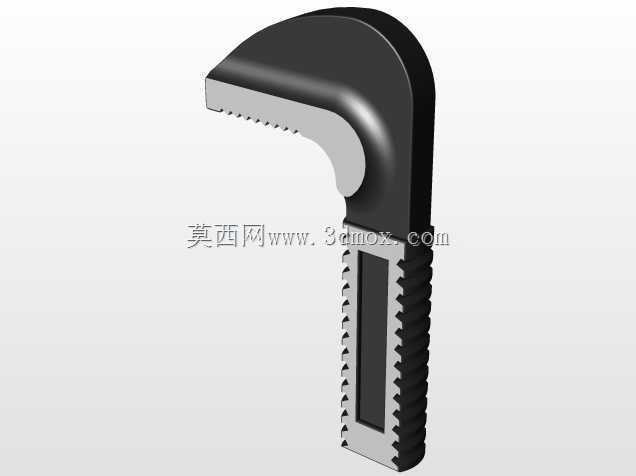

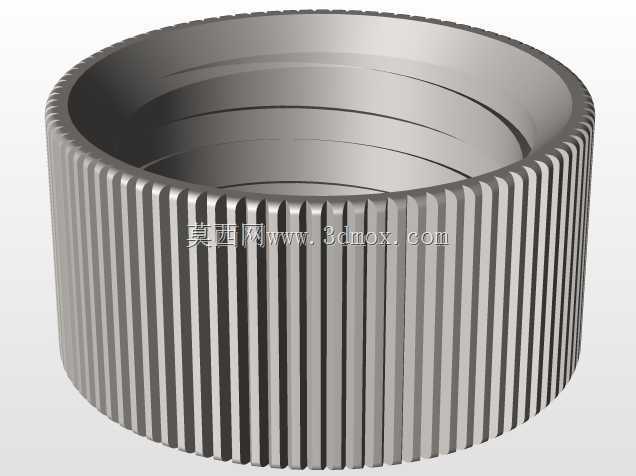

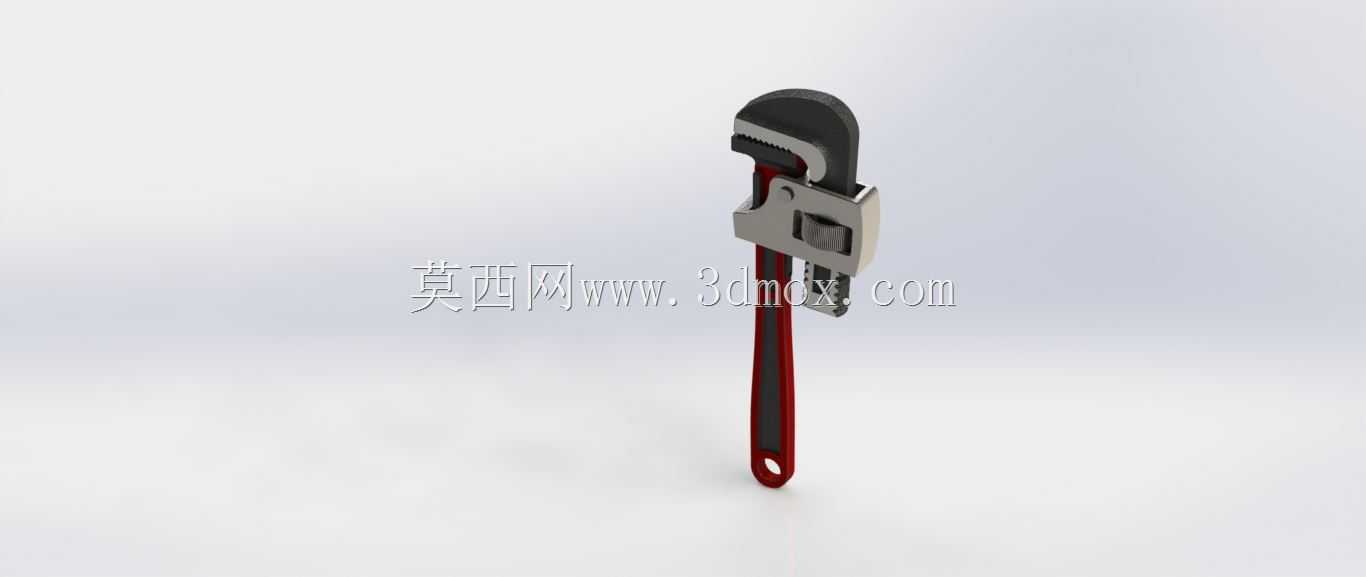

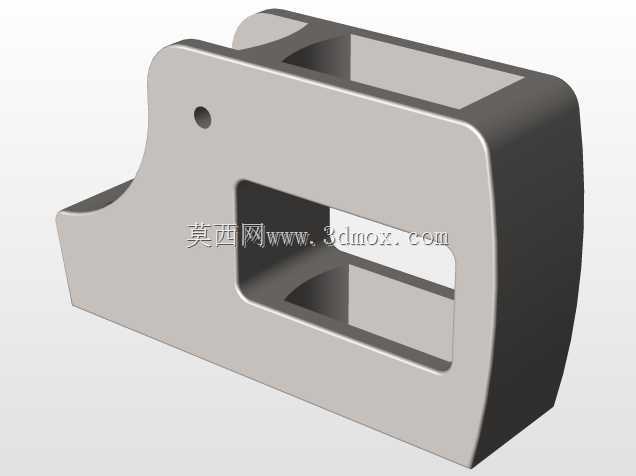

　　这款管钳的整体结构采用分体式模块化设计思路，主要由固定钳体、活动钳颚、调节螺母、钳柄、防滑包覆层几个核心部分组成，建模过程中严格遵循手动五金工具的人机工程与力学传递逻辑，没有冗余的装饰性结构。固定钳体与钳柄采用一体化锻造的结构逻辑建模，活动钳颚可沿钳体头部的导向滑槽做线性位移，通过钳头位置的调节螺母与活动钳颚背部的齿条啮合，转动调节螺母即可连续调整钳口的开合尺寸，适配不同外径的圆形管件，钳口的夹持面设计有连续的锯齿形咬合齿，齿尖朝向与钳柄施力的扭矩方向反向，当作业人员对钳柄施加旋转力矩时，咬合齿会在反作用力下嵌入管件表层，避免施力过程中出现钳口打滑、管件表面脱开的问题，同时齿形的角度经过反复校核，既保证足够的咬合摩擦力，又不会过度啃伤管件表层的镀锌层或防腐涂层，降低管道安装后的锈蚀风险。

　　从结构受力的角度设计时，整个钳体的受力路径做了针对性的优化：钳头位置作为扭矩输入的核心承载区，建模时做了局部加厚处理，过渡位置采用大圆角应力释放结构，避免在大扭矩施力时出现应力集中导致的钳头断裂；钳柄部分采用变截面设计，靠近钳头的位置截面尺寸更大，向柄尾方向逐渐收窄，在保证整体结构强度的前提下尽可能降低工具自重，降低长时间手持作业的疲劳感。钳柄的尾端设计有圆形挂孔，可配合安全绳在高空作业时将工具系挂在作业人员的安全带上，防止工具高空坠落引发安全事故，同时也方便工具在工具架上的收纳悬挂。钳柄的握持区域做了防滑包覆结构设计，包覆层表面带有连续的防滑纹理，即使手上沾有油污、水渍，也能保证握持的摩擦力，不会出现施力时脱手的问题。

　　关于外形尺寸与安装边界，这款管钳属于常用的18英寸规格，整体长度适配成年男性的手臂发力区间，钳口最大开合尺寸可覆盖常规施工场景中DN15到DN50的常用金属管道，作业时所需的操作空间仅需略大于钳体展开后的最大旋转半径，在狭窄的管道井、靠墙布设的管线位置作业时，不需要过大的操作空间即可完成管件的旋拧作业。建模过程中对活动钳颚的调节行程做了限位设计，当钳口开合到最大设计尺寸时，活动钳颚不会从钳体的导向槽中脱出，避免现场使用时零件脱落丢失；调节螺母与齿条的啮合间隙控制在合理范围，既保证调节时的顺畅度，不会出现卡滞，又不会因为间隙过大导致夹持时钳口晃动，影响扭矩传递的稳定性。

　　在实际现场使用中，这款管钳的夹持受力点集中在钳口的中后段，作业时不需要过度施加握力即可依靠结构本身的自锁特性牢牢咬住管件，相比普通活动扳手，其与圆形管件的接触面积更大，不会因为点接触导致管件表面出现压痕、变形，尤其适合对薄壁镀锌管、不锈钢管道的安装作业，不会因为夹持力集中破坏管件的结构强度。钳头的活动颚与固定颚的咬合面做了错位齿形设计，当夹持不同管径的管件时，始终有足够数量的齿牙与管件表面接触，不会因为管径过小出现只有少数齿牙受力导致的齿牙崩断问题。整个模型的装配关系完全还原实物的装配逻辑，活动部件的运动行程与实物保持一致，可用于工具类产品的结构展示、施工场景的三维可视化搭建、五金工具产品的数字化样机校验，也可作为手动工具结构设计的参考案例，帮助设计人员理解这类夹持工具的力学传递路径与结构优化方向。
