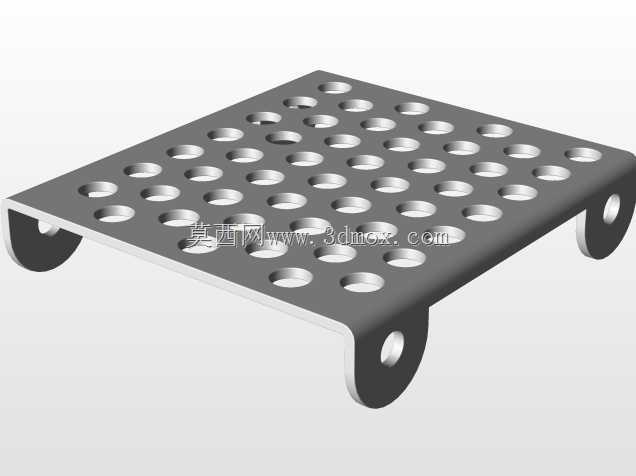

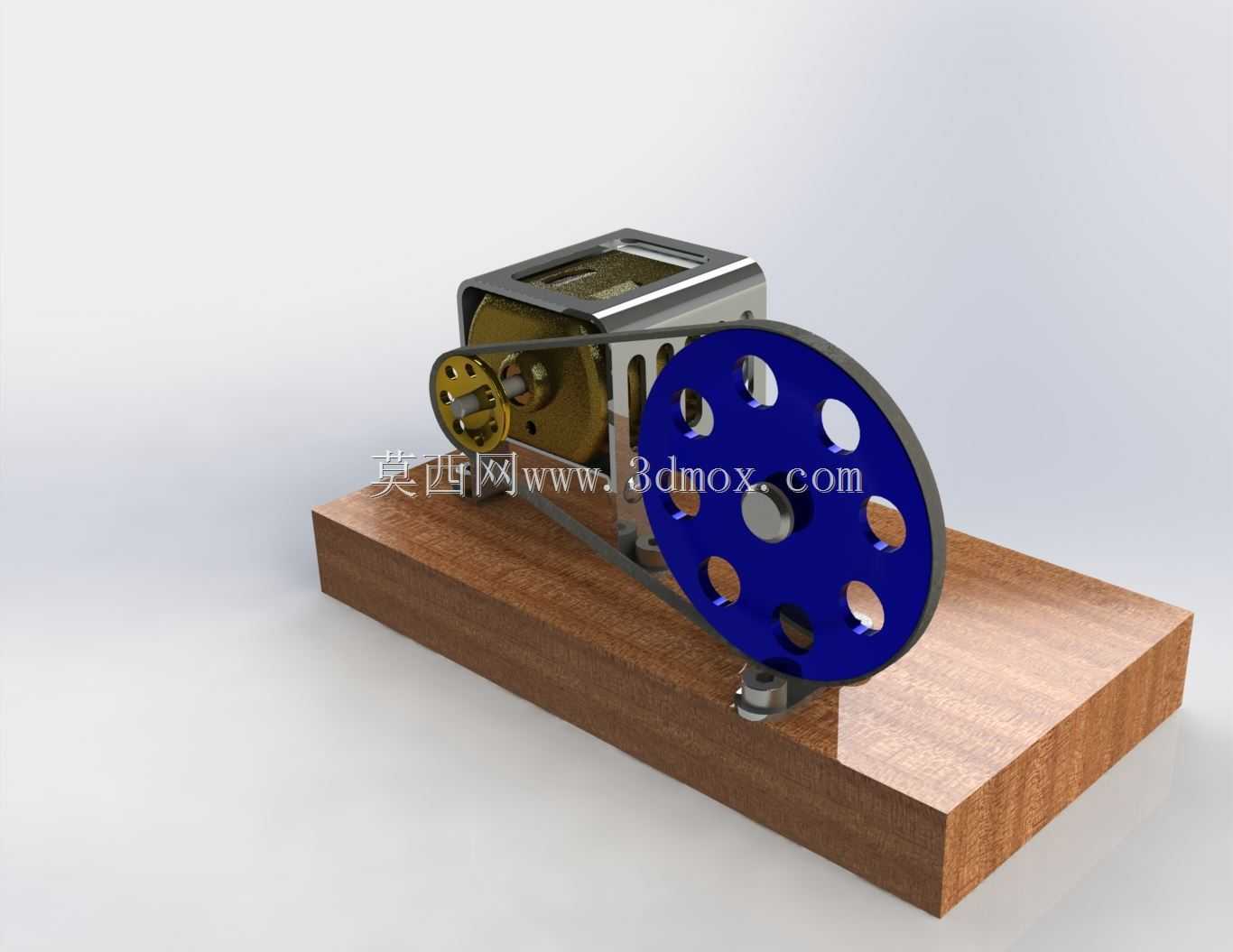

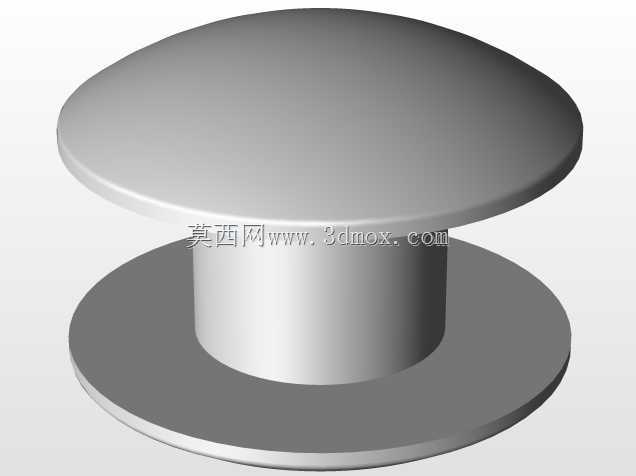

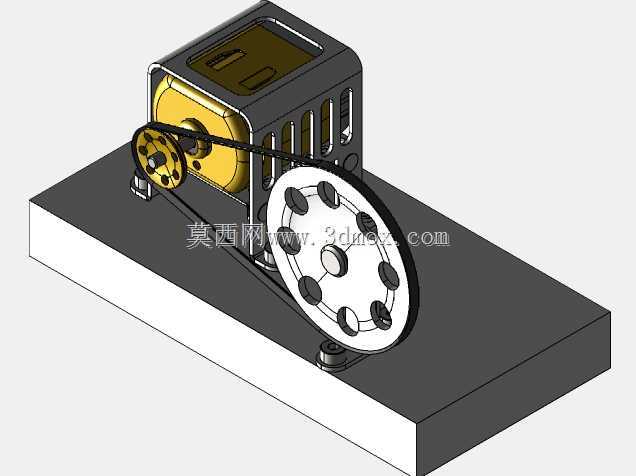

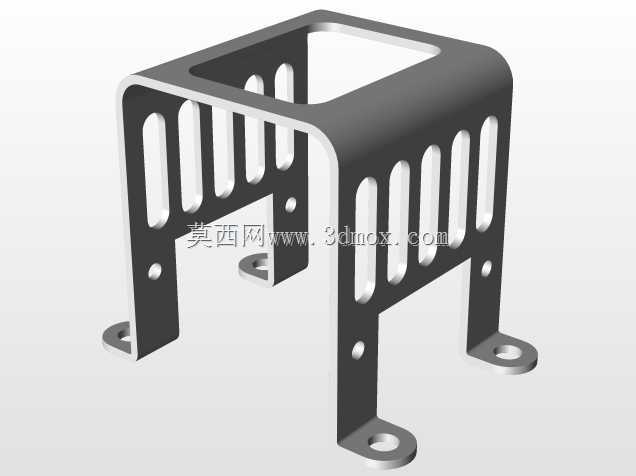

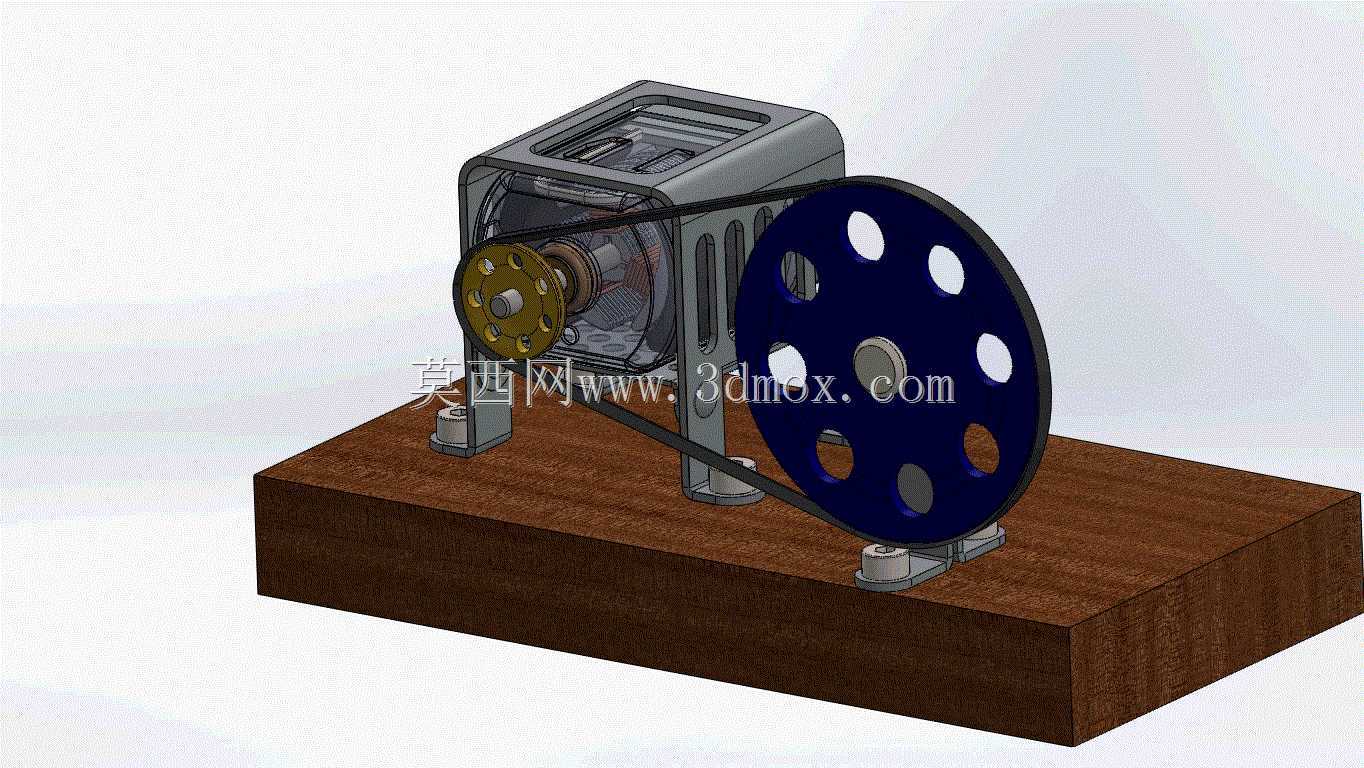

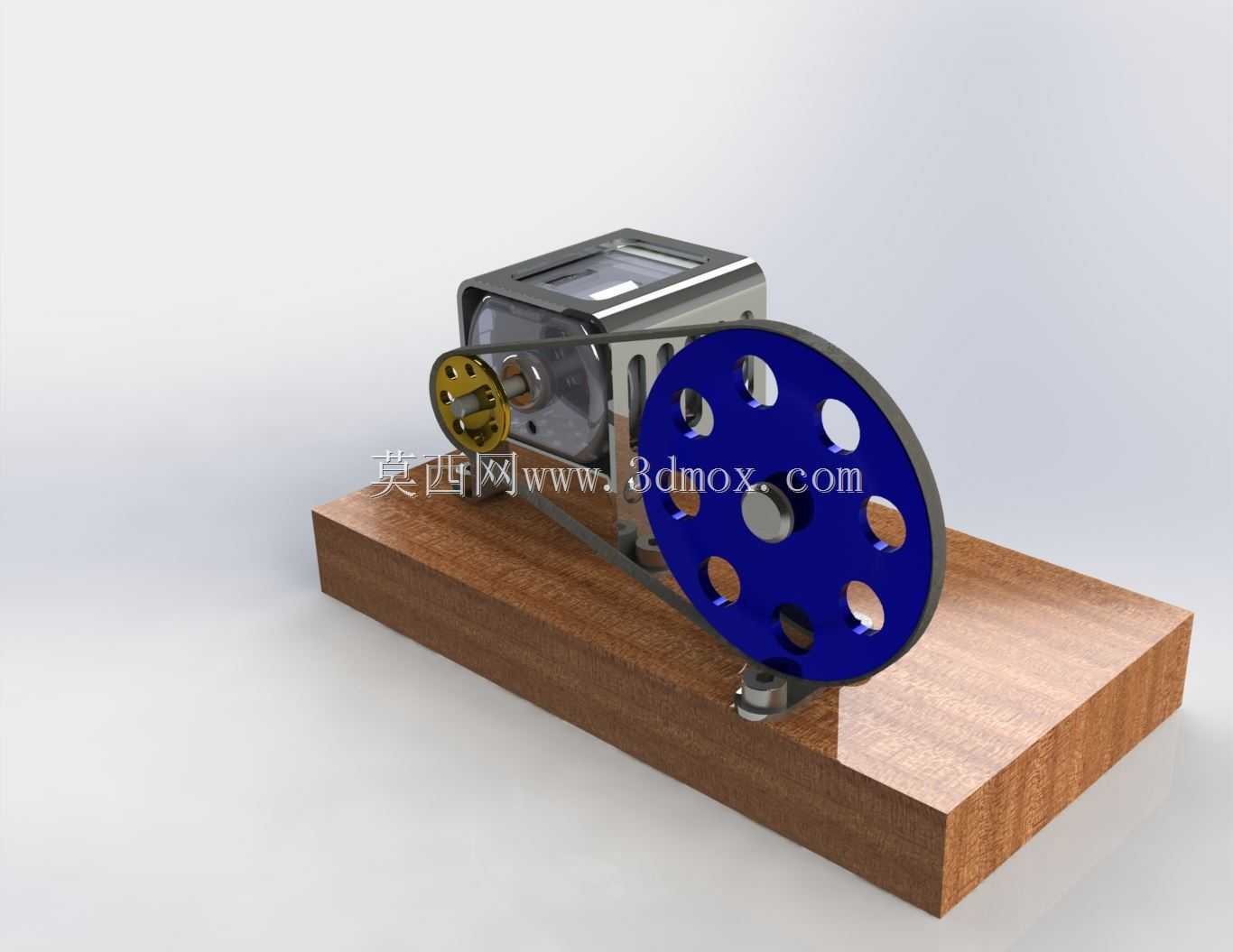

这套带轮式牵引传动结构,核心依托滑轮与皮带的配合实现动力传递与运动方向调整,在轻工输送、小型物料牵引、实验台动力传输等场景中有着广泛的适配性。日常生产里,不少需要恒定线速度牵引的工位,比如线材收卷前的张力稳定段、小型工件的工位间平移推送,都可以基于这套结构的核心逻辑做适配改造,不需要复杂的齿轮啮合精度要求,安装调试的容错空间比硬齿面传动结构高不少。从功能实现逻辑来看,这套结构的大直径带轮承担了主要的减速增扭作用,小直径主动轮连接动力输出端,通过皮带的张紧力将扭矩传递到从动轮侧,底座采用实木质感的安装基座,实际工业应用中可替换为铸铁或铝合金加工底板,保证运行过程中的结构刚度,避免带轮跳动导致的皮带打滑、传动效率下降问题。设计过程中,

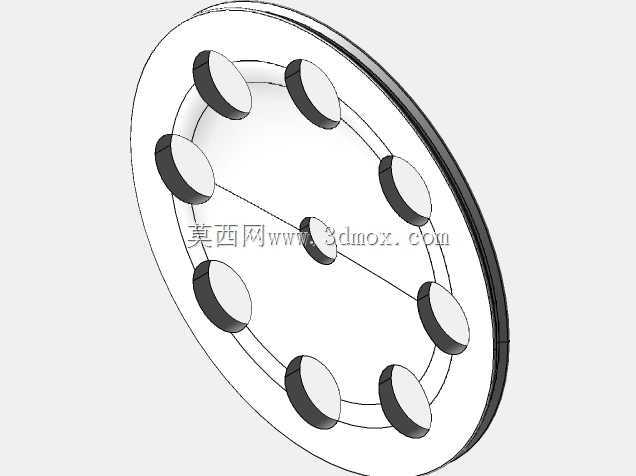

首先要明确牵引负载的最大拉力值,以此反推皮带的预紧力范围,预紧力过大会加剧带轮轴承的磨损,过小则会在负载突变时出现打滑丢转的问题。大带轮上开设的多个减重孔,并非单纯为了外观优化,均匀分布的圆孔可以在降低轮体转动惯量的同时,保证轮辐的结构强度,避免高速转动时轮体因质量分布不均产生径向跳动,实际加工时减重孔的位置需要做动平衡校验,尤其是转速超过300rpm的应用场景,动平衡等级至少要达到G6.3才能满足长期稳定运行的要求。安装边界方面,这套结构的主动轮与从动轮的中心距需要预留张紧调节余量,通常预留中心距的3%-5%作为调节行程,方便皮带磨损后重新张紧,不需要频繁更换皮带。轮轴的安装座采用内嵌式轴承位设计,轴承选型优先选用深沟球轴承,
能够同时承受径向力和少量的轴向窜动,适配皮带传动过程中产生的微小偏载。底座的安装孔位采用对称分布设计,既可以水平安装在设备台面,也可以根据工位需求垂直安装,适配不同的走线或走料方向。实际应用中,这套牵引结构可以根据牵引物料的不同更换皮带类型,牵引光滑表面的薄膜类物料可以更换平皮带,需要更大摩擦力牵引硬质工件则可以更换同步带,对应的带轮轮槽做对应替换即可,核心的安装接口不需要做大规模改动,模块化的设计逻辑能够降低不同场景下的改造成本。结构的动力输入端可以适配小型减速电机的输出轴,不需要额外加装联轴器,直接通过顶丝固定即可完成动力对接,对于教学实验场景来说,这种快装结构能够方便学习者快速理解带传动的张紧、传动比计算、

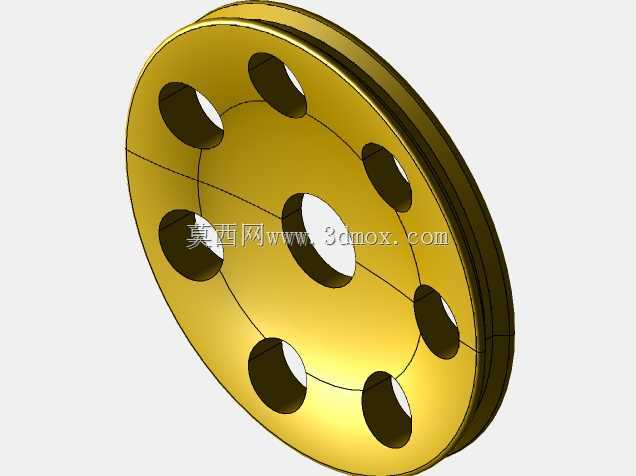

负载匹配等核心知识点。需要注意的是,这套结构的皮带防护罩在实际工业应用中需要额外加装,避免操作人员的衣物或异物卷入传动副,图中展示的是无罩的核心结构状态,量产落地时必须按照安全规范加装防护结构,同时预留皮带张紧度的观察窗口,方便日常巡检时判断皮带的老化程度。轮体的材质选择上,大带轮采用硬质阳极氧化铝合金加工的话,能够在保证强度的同时降低整体重量,小带轮如果传递扭矩较大可以选用45号钢调质处理,提高轮槽的耐磨性能,延长整体结构的维护周期。
