机加工夹持用台式虎钳结构设计

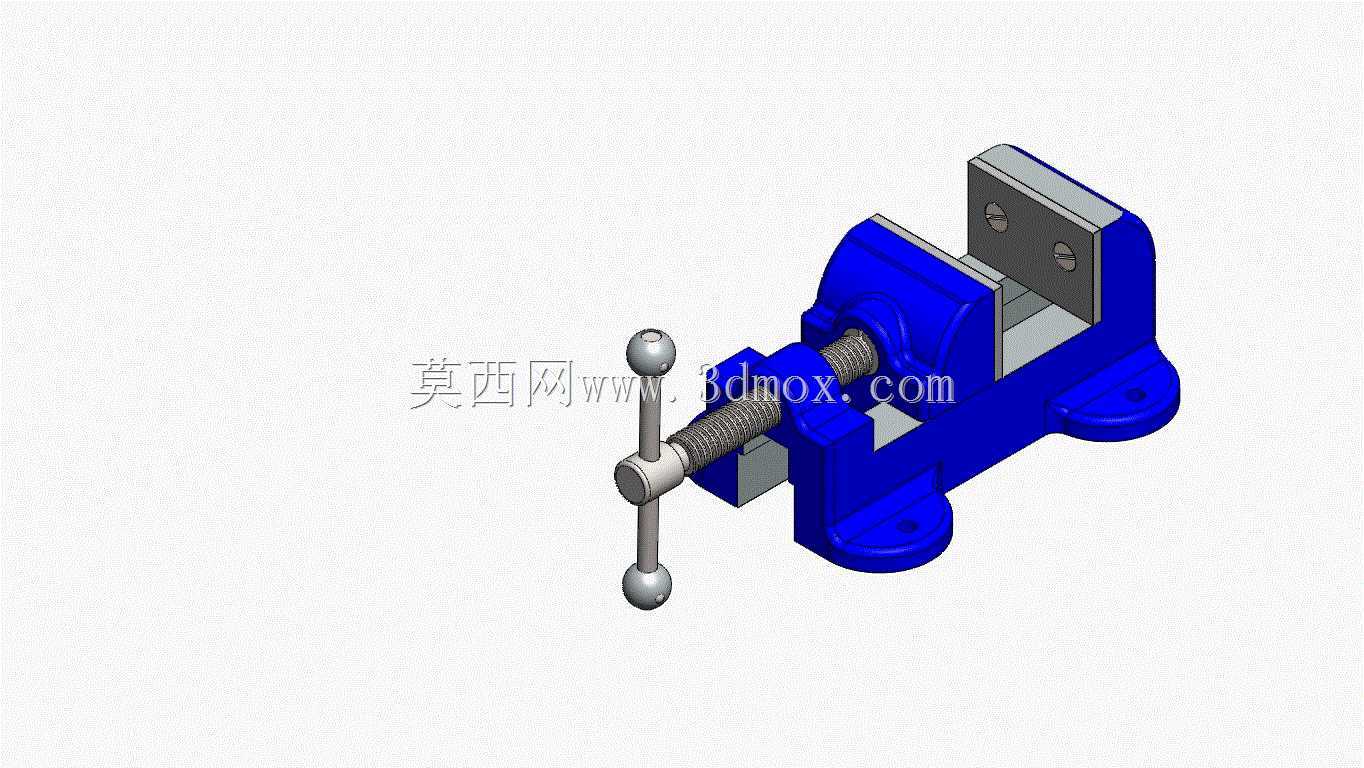

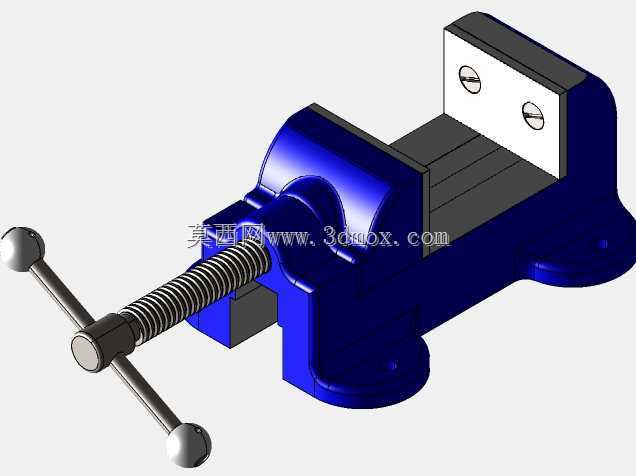

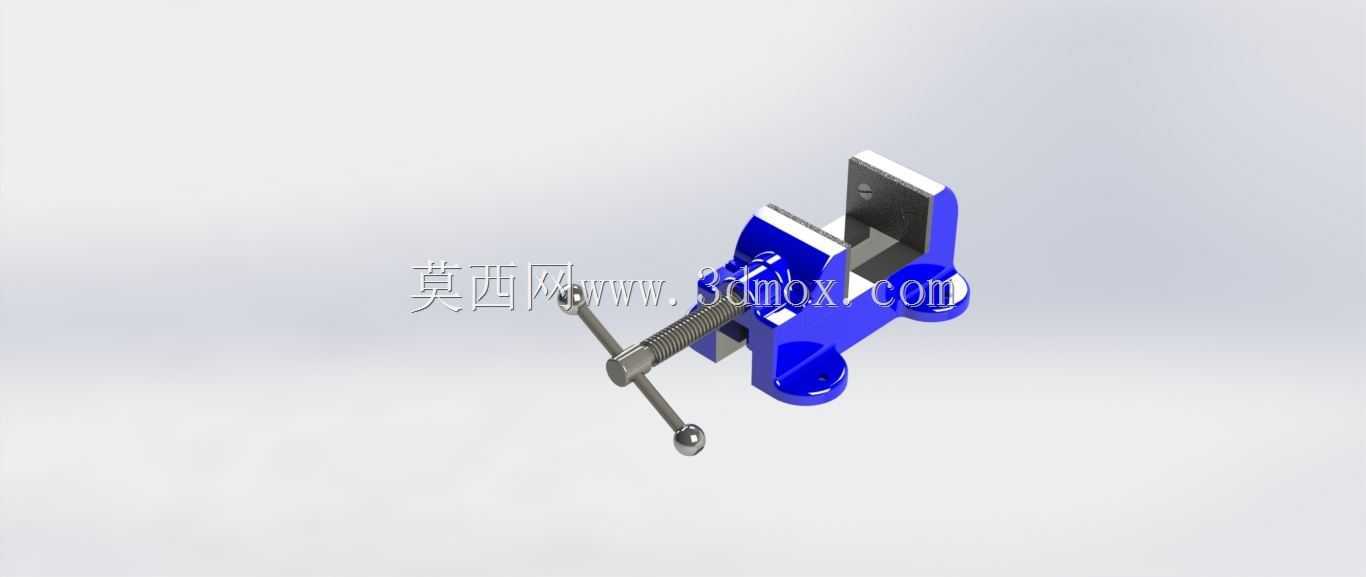

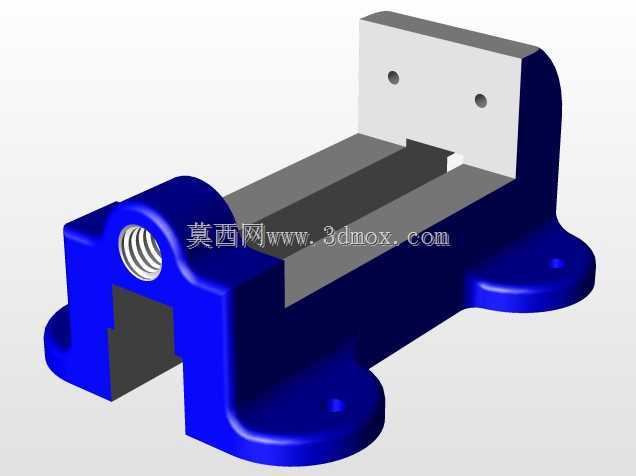

　　在机械加工、钳工装配、维修作业的各类场景中，夹持类工装是保障工件定位精度、操作安全性的核心基础工具，台钳作为车间工位上普及率最高的通用夹持设备，其结构合理性直接影响作业效率与加工精度。这款台钳的整体结构采用经典的螺杆传动夹持方案，固定钳身与活动钳身的配合面做了贴合度优化，钳口位置预留了标准齿纹钳口板的安装槽，可根据夹持工件的材质更换软钳口、硬齿钳口或者V型钳口，适配方形、圆形等不同截面的工件装夹需求。从安装边界来看，钳身底座设置了三个对称分布的安装沉孔，可通过螺栓直接固定在钳工台、机床辅助工作台的台面上，沉孔的深度设计适配常规M10内六角螺栓的安装尺寸，安装后钳身整体不会突出安装面过高，避免作业时工件与台边产生干涉，

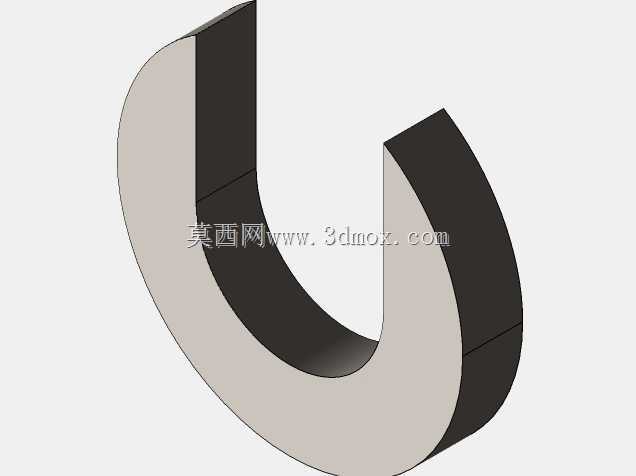

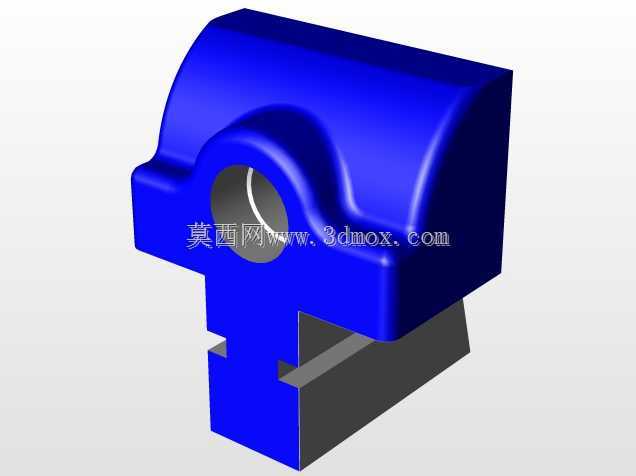

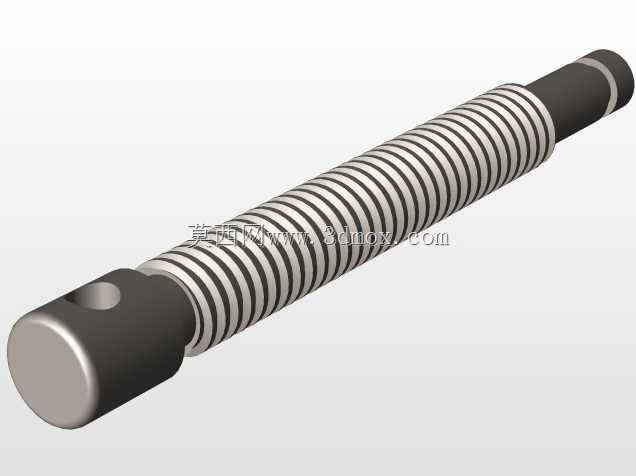

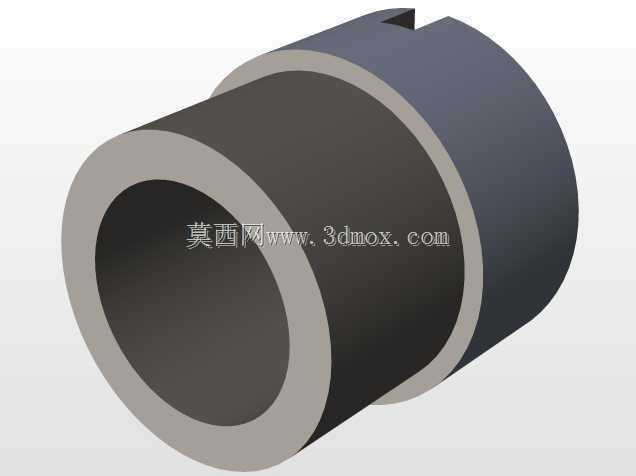

　　整体安装后的水平高度符合常规站姿作业的人体工学要求，钳身最大开合行程可覆盖常规中小型零件的装夹尺寸，日常钳工锉削、锯切、小型零件钻孔攻丝、装配敲打工序都能满足夹持需求。设计过程中重点考量了螺杆传动的受力合理性，传动螺杆采用梯形螺纹结构，相比普通三角螺纹拥有更好的承重能力与自锁性能，夹持工件时不会因为加工过程中的振动导致钳口松脱，螺杆与活动钳身的连接位置设置了推力轴承结构，减少夹持锁紧时的转动阻力，长时间使用后也不会出现螺杆卡滞的问题。活动钳身与固定钳身的导向配合采用燕尾槽结构，配合间隙可通过侧边的调节塞铁进行调整，长期使用出现磨损后无需更换整体钳身，仅需调整塞铁的压紧量即可恢复导向精度，大幅延长设备的实际使用寿命。

　　钳身主体采用铸铁材质的结构设计思路，整体壁厚分布均匀，在夹持受力集中的钳口位置做了局部加厚处理，避免大夹持力下出现钳身断裂或者变形的问题，底座位置设计了可旋转的锁紧结构，松开锁紧手柄后钳身可沿水平方向360度旋转，调整到合适作业角度后再次锁紧即可固定方位，无需反复松卸安装螺栓调整工件朝向，适配不同角度的加工作业需求。在实际车间应用场景中，这类台钳不仅承担常规钳工工序的工件夹持任务，也常作为小型工装的搭载基座，配合简易定位块可实现小型零件的批量装夹加工，也可在维修作业中固定待拆解、装配的小型零部件，相比大型液压夹持工装，这类纯机械结构的台钳无需外接动力源，安装位置灵活，维护成本极低，仅需定期在传动螺杆、

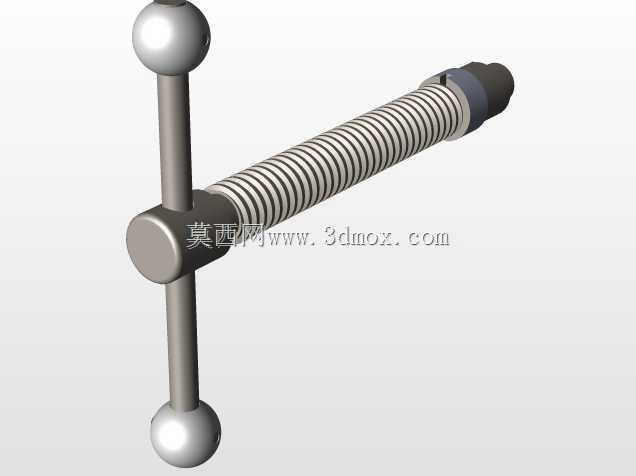

　　导向燕尾槽位置涂抹润滑脂即可保证长期顺畅运行。钳口的平行度在设计时做了公差约束，夹紧状态下上下钳口的平行度误差控制在小范围内，保障装夹工件时不会出现倾斜，避免加工过程中因为装夹偏差导致零件尺寸超差，活动钳身的移动轨迹与固定钳口的垂直度也做了对应公差限制，装夹方形工件时可保证工件基准面与钳身的位置精度，减少找正辅助时间。手柄部分采用带球头的穿杆式结构，施加锁紧力时可通过杠杆原理放大夹紧力，球头设计避免转动手柄时划伤操作人员手掌，手柄穿杆的长度经过受力核算，正常成年人手部力量即可达到足够的夹持锁紧力，无需借助加力杆强行锁紧，避免因夹持力过大导致螺杆变形或者钳身损坏。整体结构没有冗余的复杂零件，所有零部件都具备良好的加工工艺性，钳身采用铸件毛坯后经铣削、钻削等常规机加工序即可完成加工，传动螺杆、锁紧手柄等标准件均可采用通用加工工艺制作，整体制造成本可控，适合批量生产作为车间标配工装配置。
