奥迪大众引擎后方密封安装板三维设计

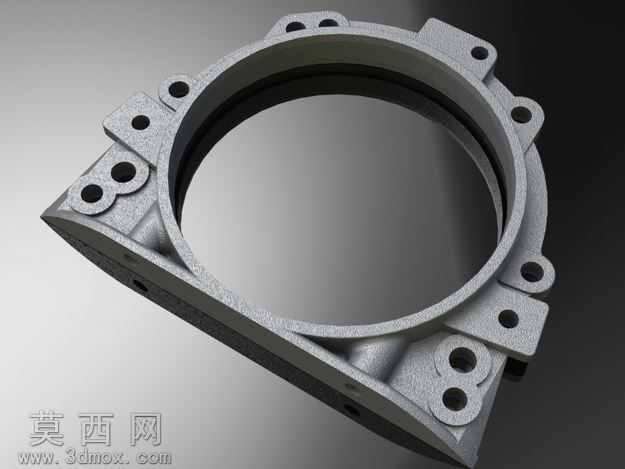

本模型为适配大众I4引擎、奥迪I5引擎的后方Crankseal密封安装板，建模过程以逆向还原原厂配件结构为核心思路，首先通过对实体配件的尺寸测绘获取基础轮廓参数，在三维建模环境中先绘制主体环形基准草图，精准定位中心密封腔的内径尺寸，确保与曲轴后端油封的配合公差符合汽车引擎装配的精度要求。建模时优先处理主体弧形基座的曲面过渡，针对基座外侧分布的多组安装耳位，逐一绘制螺栓过孔的定位草图，严格按照原厂孔位的角度、间距参数进行拉伸切除，保证安装时与引擎缸体后端的定位孔完全对位，避免装配干涉。模型的材质渲染采用铸铝材质参数，还原配件压铸成型后的哑光金属质感，对安装孔的边缘、基座的分型线位置做细微的倒角处理，模拟真实机加工后的工艺细节，同时在环形密封槽位置单独赋予橡胶密封件的材质属性，区分金属基体与密封结构的视觉差异。结构设计上重点考量密封腔的深度与同轴度，环形基座的壁厚根据引擎运行时的受力分布做差异化处理，靠近安装耳的受力区域适当增加壁厚，非受力区域做合理的轻量化减薄，既保证配件的结构强度，又控制整体重量。建模过程中对所有安装孔的沉台深度、密封槽的宽度尺寸都做了参数化约束，方便后续根据不同排量引擎的适配需求做尺寸调整，模型的圆角过渡全部遵循压铸工艺的成型要求，避免出现尖锐棱角导致的应力集中问题，整体结构完全还原原厂配件的装配逻辑，可用于引擎维修的配件校验、改装方案的装配模拟以及相关密封结构的设计参考。
