电动汽车用Westberg直流电流表结构设计

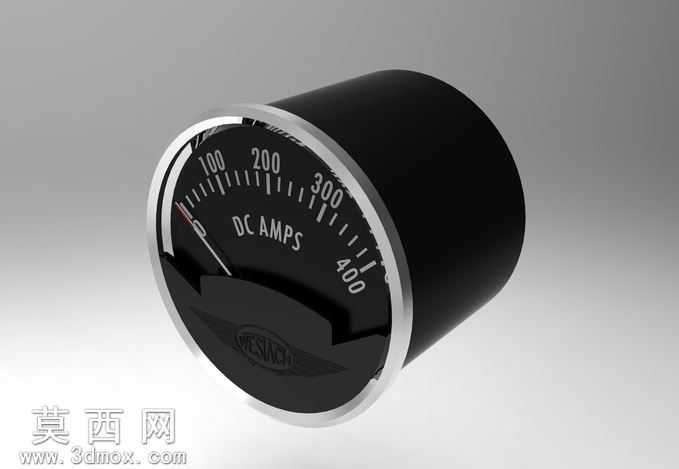

本模型为电动汽车配套的Westberg直流电流表三维设计成果，建模过程围绕车用仪表的实际装配与使用需求展开，首先对实物进行结构拆解，将整体划分为圆柱形外壳、金属包边饰圈、刻度表盘、指针组件、底部标识端盖五个核心独立模块，各模块间严格遵循真实产品的装配公差逻辑进行尺寸匹配，保证各部件拼接后无错位、无间隙，还原实物的紧凑装配结构。建模阶段采用参数化草图驱动特征生成的方式，先绘制表盘的圆形基准轮廓，通过拉伸命令生成黑色圆柱外壳主体，对外壳边缘做微小圆角处理，模拟真实注塑外壳的工艺倒角，避免尖锐棱角带来的违和感；金属包边部分单独建模，通过薄壁拉伸与环形切除命令生成贴合外壳前端的金属圈结构，对边缘做高光倒角处理，还原金属饰圈的精致包边效果。表盘部分的细节处理是建模重点，先在表盘基准面上绘制刻度线阵列，通过线性与角度结合的阵列方式，精准排布0-400A量程范围内的主刻度、次刻度标识，对100、200、300、400四个主刻度数值做单独的文字拉伸特征，保证刻度标识清晰醒目，表盘中央的DC AMPS标识同样采用凸起文字特征制作，还原实物表盘的印刷标识效果；指针组件采用薄壁拉伸加端部圆角处理，还原金属指针的纤细形态，指针转轴位置做小型圆柱凸台设计，模拟指针的转动支撑结构。底部端盖部分制作了Westberg品牌标识的凹陷特征，还原产品的品牌标识细节。材质与渲染阶段，针对不同部件匹配对应的物理材质：外壳部分采用哑光黑色工程塑料材质，调整粗糙度参数模拟车用仪表外壳的磨砂防眩光质感；金属包边采用抛光镀铬金属材质，调整反射率与高光参数，还原镀铬件的亮面金属反光效果；表盘底色采用哑光黑色漆面材质，刻度与文字采用白色哑光漆材质，保证刻度标识的可读性；指针采用红色哑光金属材质，还原车用仪表指针的醒目配色效果。渲染场景采用柔和的三点布光方式，主光源从斜上方照射，突出金属包边的高光轮廓与表盘刻度细节，辅光源从侧面补光，弱化外壳部分的死黑阴影，背景采用渐变灰色背景，将视觉焦点集中在电流表本体上，最终渲染效果还原了真实车用直流电流表的外观质感与结构细节，可用于电动汽车内饰部件展示、仪表装配模拟、产品宣传演示等场景。
