直插式聚丙烯薄膜电容器三维结构

　　在消费类电源、工业控制板卡、小功率驱动电路的PCB设计环节，直插式薄膜电容是板上无源器件选型里绕不开的品类，这类电容凭借低介质损耗、高绝缘电阻、耐脉冲电流冲击的特性，常被布置在交流输入滤波、直流母线退耦、高频信号耦合的电路节点上，和电解电容相比它没有电解液干涸的寿命短板，和陶瓷电容相比它的容量稳定性更好，不会因为直流偏置出现容量骤降的问题，尤其适合对长期可靠性有要求的工控板、家电控制板、小功率充电模块场景。做板卡结构布局的时候，很多新手工程师容易忽略直插元件的实体尺寸边界，只看 datasheet 上的标称长宽高，等到打样回来才发现元件和周边的接插件、散热片、结构筋位出现干涉，要么是引脚伸出焊盘后和底层走线距离不够，

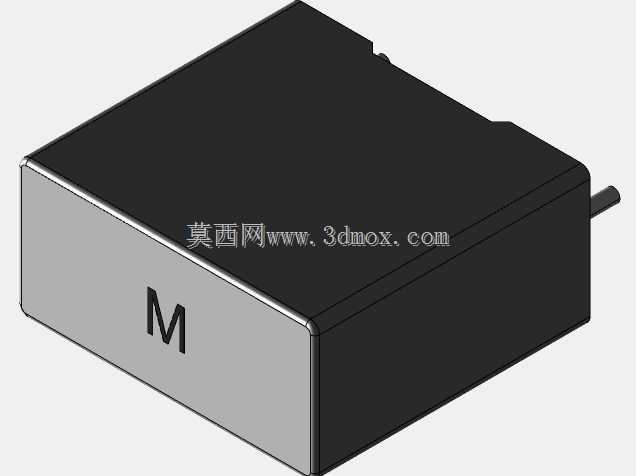

　　要么是元件本体高度超过了外壳的内部净空，最后只能临时改板或者打磨外壳，耽误项目进度，这个三维结构就是针对常用的13612mm规格直插薄膜电容做的1:1还原，完全按照实物的装配公差做了建模处理。从结构细节来看，这个电容采用THT通孔安装方式，引脚节距设置为10mm，这个节距是行业内该尺寸段薄膜电容的通用标准，适配市面上绝大多数通用PCB的孔位设计，焊盘孔径按照0.8mm的常规加工余量设置，刚好匹配0.6mm直径的镀锡铜包钢引脚，引脚伸出本体的长度设置为3.5mm，这个长度既可以满足波峰焊时引脚吃锡的深度要求，又不会因为引脚过长在剪脚时残留过多应力拉扯焊盘。本体部分的建模还原了实物的包封结构，黑色的环氧树脂包封层做了微小的脱模斜度处理，

　　侧面的标识面做了平整的印刷基准面，方便生产环节丝印参数标识，本体两端的引脚引出位置做了圆弧过渡，避免包封层的锐角在运输、插件过程中出现掉屑、开裂的问题。建模的时候特意考虑了元件的安装干涉校验需求，本体的所有外轮廓都按照实物的最大公差做了偏移处理，也就是说在做PCB装配仿真的时候，只要这个模型和周边结构件不出现干涉，实际生产装配的时候就不会出现卡件、装不进去的问题。在实际选型应用中，这个规格的薄膜电容通常覆盖0.1μF到1μF的容量段，耐压等级从63V到400V不等，常被用在小功率开关电源的EMI滤波电路上，跨接在火线零线之间抑制差模干扰，也会用在继电器线圈的吸收回路里，吸收触点断开时的反向电动势，减少触点拉弧烧蚀的问题，

　　还有部分音频前级电路会用这类电容做信号耦合，因为它的介质吸收系数低，不会对音频信号产生额外的染色。做结构设计的时候，这个模型可以直接导入到PCB的3D视图里，和其他接插件、变压器、散热片一起做整体的装配校验，尤其是在做紧凑型板卡设计的时候，元件之间的净空往往只有1mm不到，精准的元件模型可以提前发现布局上的问题，比如电容本体和旁边的电解电容距离过近，在过波峰焊的时候因为两个元件高度差太大出现阴影效应导致虚焊，或者是电容的安装位置刚好对着外壳上的散热开孔，长期使用后灰尘堆积在引脚之间造成绝缘下降。另外这个模型的引脚部分做了可编辑的参数化设置，如果实际选型的引脚长度有差异，可以直接拉伸引脚长度调整，不需要重新建模，本体的标识面也预留了贴图基准，需要做BOM可视化展示的时候可以直接把电容的参数、耐压、容量标识贴到对应位置，生成的装配图可以直接用于生产指导，减少一线装配人员的物料识别错误。很多工程师在做三维元件库的时候，往往只做个大概的方块代替，忽略了引脚的位置、本体的倒角、安装的公差，等到真正做装配干涉检查的时候根本起不到作用，这个模型的所有尺寸都对照实物做了三坐标测量校准，本体的长宽高误差控制在0.1mm以内，引脚的位置度误差不超过0.05mm，完全可以满足工业级设计的校验需求，不管是做板卡布局、整机结构设计、还是生产装配工艺模拟，都可以直接调用，不需要再花时间自己测绘建模。
