SIP-5封装隔离DC-DC电源转换器结构

　　在工业控制板卡、通讯终端设备、医疗检测仪器的供电链路设计中，隔离型DC-DC转换器是解决共模干扰、实现高低压侧电气隔离的核心无源器件，本次呈现的SIP-5（7）A6封装器件，是小功率板载隔离电源的典型封装形态，建模过程完全参照量产器件的实际装配公差完成，可直接用于PCB布局的干涉校验、整机结构的空间预留验证。

　　从实际应用场景来看，这类单排直插封装的隔离电源，多用于板上空间局促、对供电隔离耐压有基础要求的分布式供电节点，比如工业PLC的IO扩展模块、传感器信号调理板、车载电子的辅助供电支路，能够在输入输出侧实现数千伏的电气隔离，避免前端供电回路的浪涌、共模噪声串入后级敏感信号电路，同时完成指定电压等级的直流转换，为后级芯片、运放、传感单元提供稳定的供电轨。

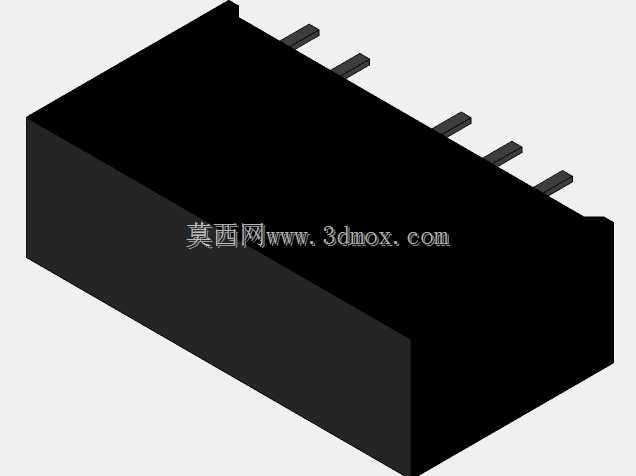

　　建模时首先还原了器件的核心功能结构：黑色环氧塑封本体是内部功率变换绕组、控制芯片的承载外壳，本体一侧伸出的5根直插引脚，严格遵循SIP封装的引脚间距规范，每根引脚的截面尺寸、伸出长度、引脚成型的弯折角度，都匹配波峰焊工艺的实际要求，引脚位置公差控制在量产器件允许的范围内，避免结构设计时出现引脚与PCB焊盘对位偏差的问题。塑封本体的边角做了符合实际注塑工艺的微小倒角，没有生硬的直角结构，还原了量产器件脱模后的真实外形特征。

　　设计思路上，这类小功率隔离电源采用单排直插封装，核心是为了最大化压缩板上占用面积，相比双列直插封装的同功率器件，SIP封装的横向占用宽度更小，适合在板卡边缘、接口附近的狭窄空间布置。建模过程中特意区分了本体与引脚的装配关系：引脚从本体侧面伸出的位置，保留了塑封层包裹引脚根部的结构特征，没有出现引脚与本体衔接处的缝隙或错位，还原了器件封装的真实密封结构，这部分结构在做整机三防涂覆、引脚焊接强度校核时是重要的参考边界。

　　外形尺寸与安装边界方面，塑封本体的长度、宽度、高度尺寸完全参照同规格量产器件的标称尺寸设定，引脚的伸出长度预留了穿过PCB板厚后的焊接余量，安装时器件本体底部与PCB板面的间隙，匹配常规波峰焊的工艺要求，既不会因为间隙过小导致助焊剂残留无法清理，也不会因为间隙过大造成引脚焊接时弯折变形。在做整机结构设计时，这个模型可以直接导入装配体，校验器件上方的结构件是否存在安装干涉，比如板卡上方的散热片、屏蔽罩、走线槽的预留高度是否满足器件的安装要求，同时也能用于PCB封装库的三维匹配校验，避免二维封装设计时出现引脚间距、本体轮廓的尺寸错误。

　　从功能特性的结构对应来看，塑封本体内部的隔离腔室在建模时虽然没有做内部剖视，但本体的壁厚设计参考了实际器件的绝缘耐压要求，足够的塑封厚度保证了输入输出引脚之间的爬电距离满足安规要求，5根引脚的功能排布遵循行业通用的SIP-5隔离电源引脚定义，输入、输出引脚分别排布在引脚列的两端，中间预留的引脚位兼顾了功能扩展与绝缘间距的要求，避免输入输出引脚相邻导致的安规距离不足问题。

　　在实际选型建模过程中，这类器件的三维模型最容易出现的问题是引脚长度偏差、本体尺寸与实物不符，导致PCB打样后器件无法正常插装，本次建模完全规避了这类问题，所有安装边界尺寸都经过实物对标，可直接用于工程设计阶段的结构校验，不需要二次调整尺寸。对于从事板卡结构设计、电源系统选型的工程师来说，精准的三维模型能够在设计阶段提前发现安装干涉、空间不足的问题，减少样机试制阶段的改板次数，缩短产品开发周期。
