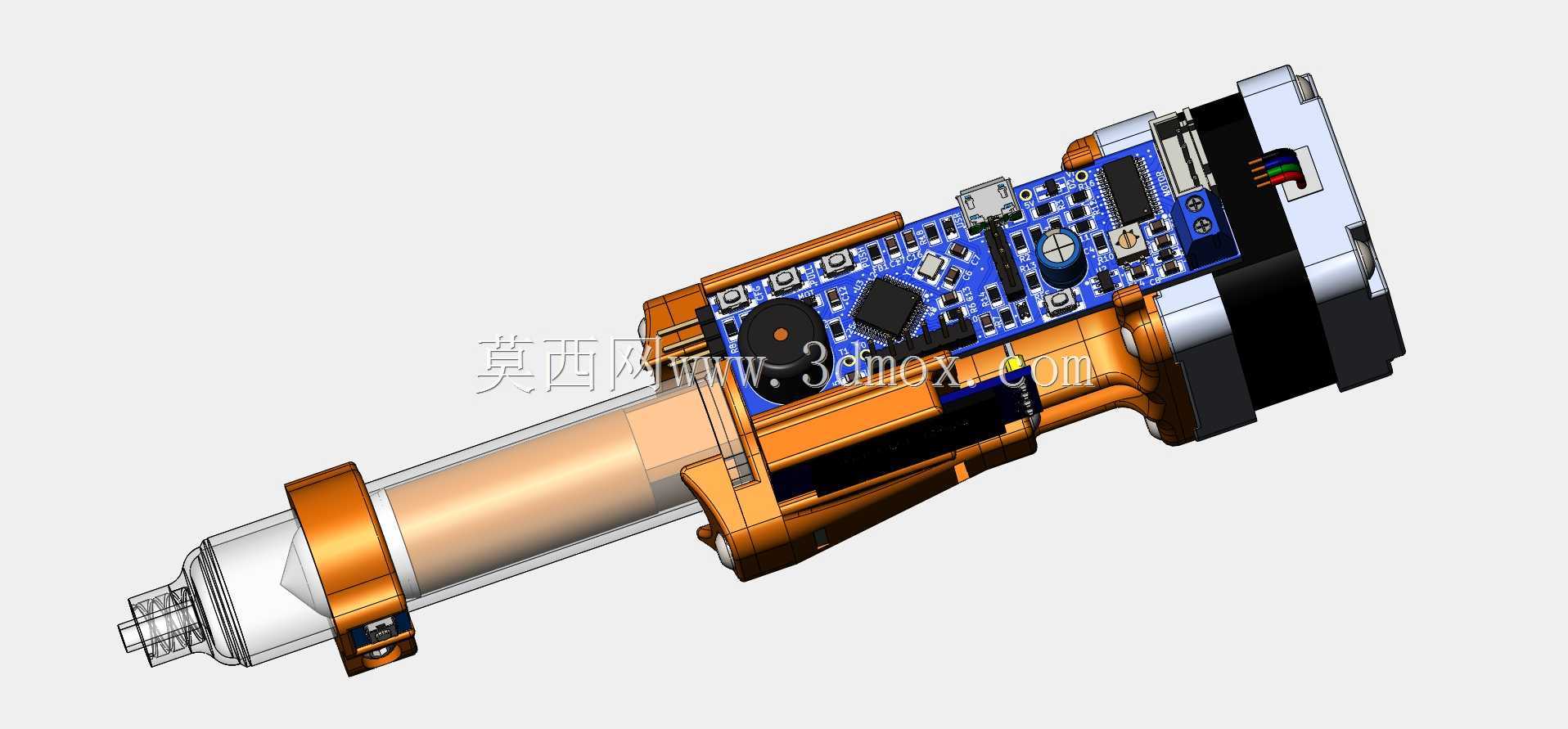

步进驱动3D打印锡膏挤出分配装置

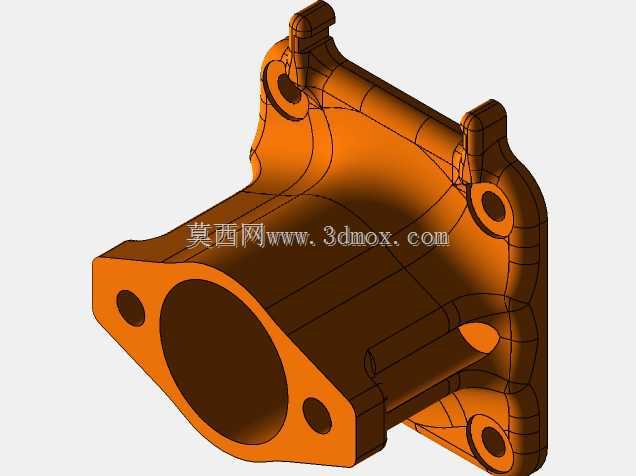

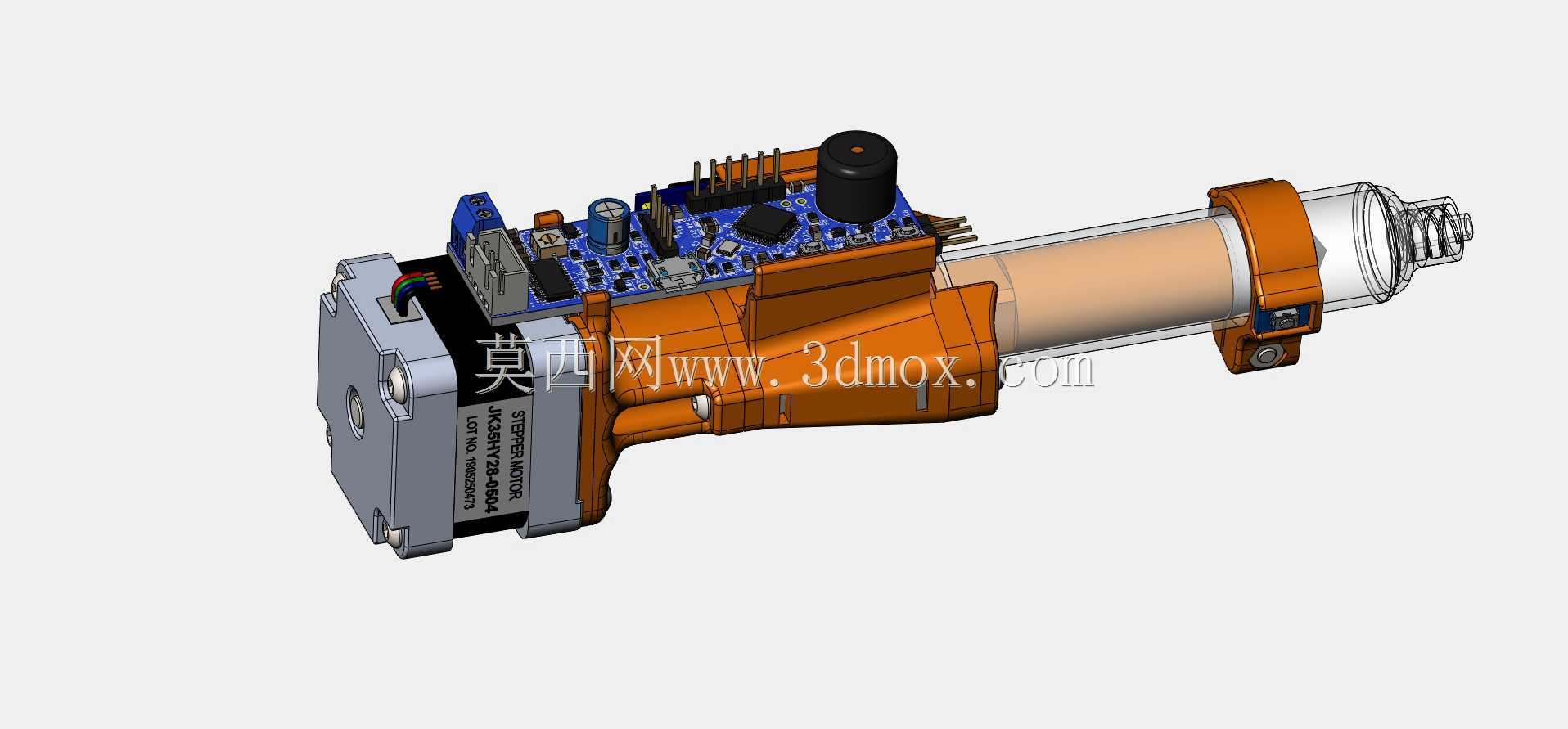

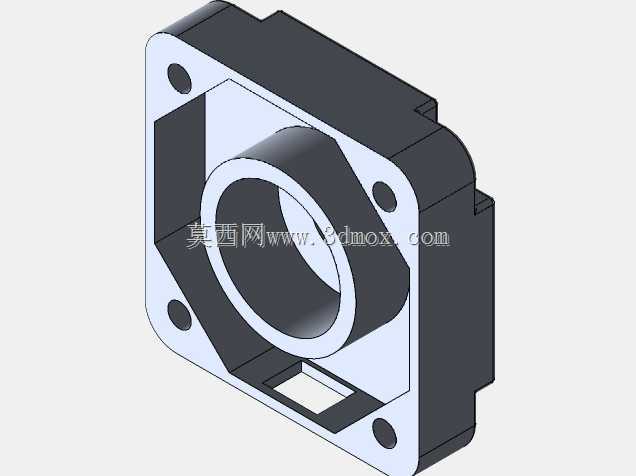

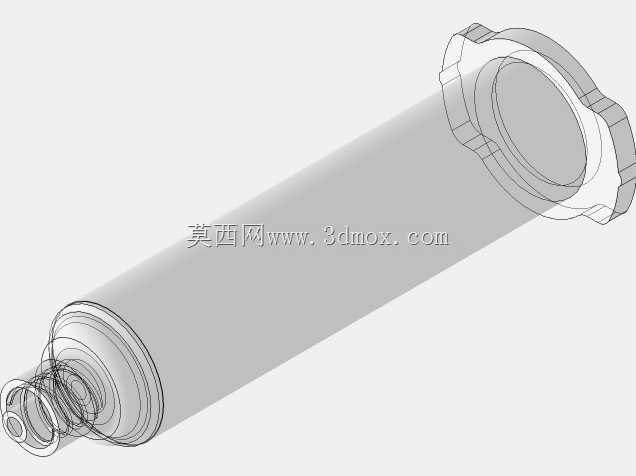

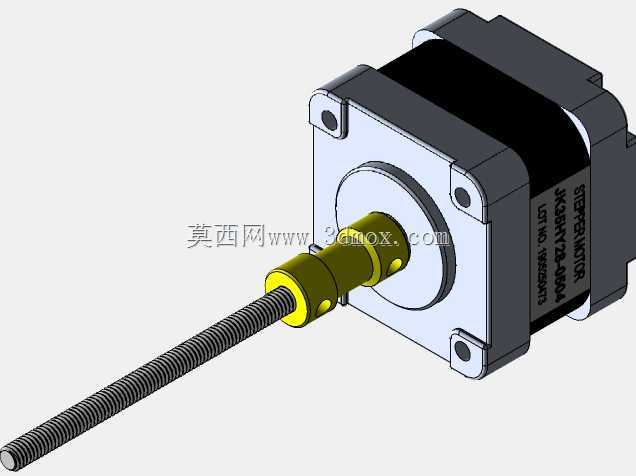

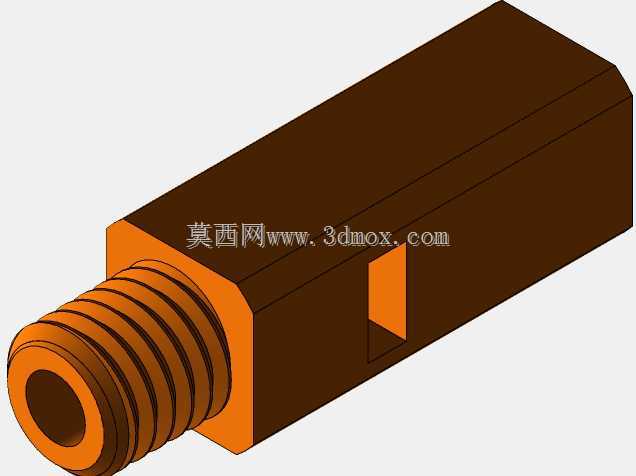

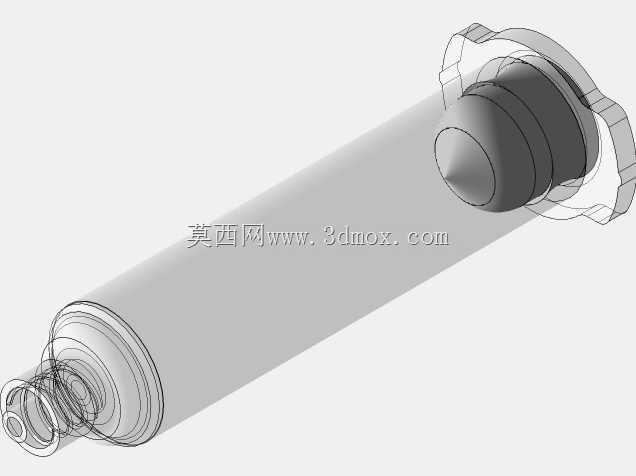

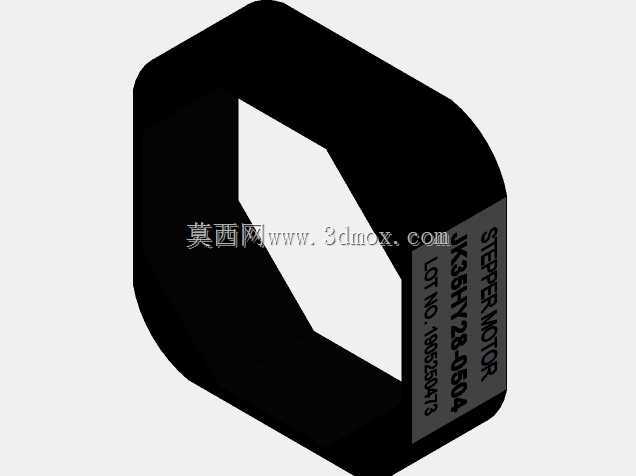

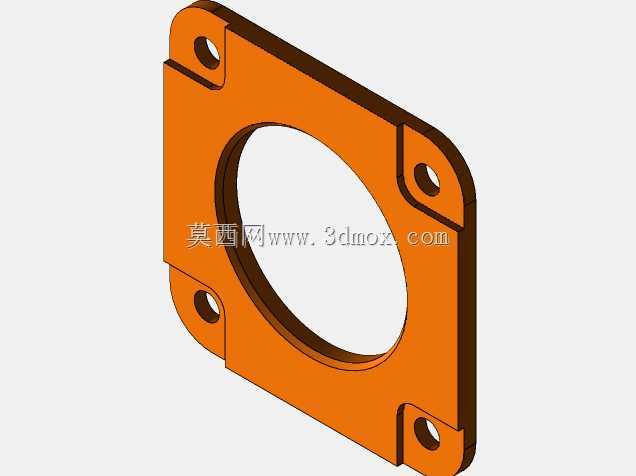

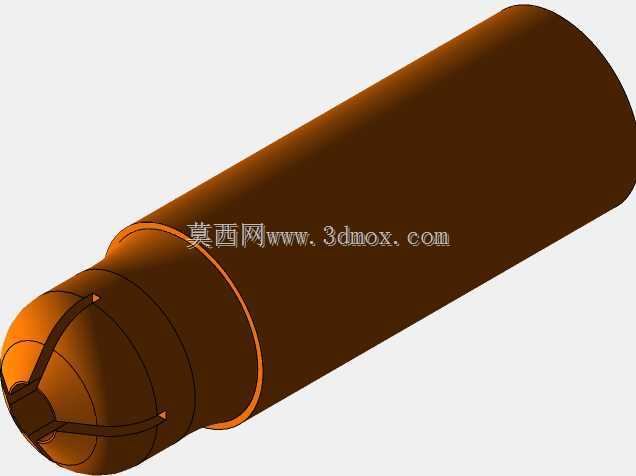

　　在电子组装小批量试制、创客空间手工焊接作业场景里，锡膏定量涂布一直是影响焊接良率的关键环节，手工挤锡膏常出现出锡量不均、断点续锡难、长时间操作手部疲劳的问题，这款适配3D打印制作的锡膏分配装置，正是针对这类桌面级电子制作场景开发的定量出料机构。整套机构的执行端采用标准注射器针筒作为锡膏储料腔，前端可适配不同口径的通用点胶针头，针对0402、0603等不同封装的表贴元件，更换针头即可调整出锡线宽，无需额外定制专用储料部件，降低了使用过程中的耗材替换成本。驱动部分采用NEMA14规格步进电机作为动力源，搭配减速箱将电机输出扭矩放大后，通过推杆结构推动注射器活塞移动，相比直流电机驱动的方案，步进电机的开环位置控制精度可以达到0.

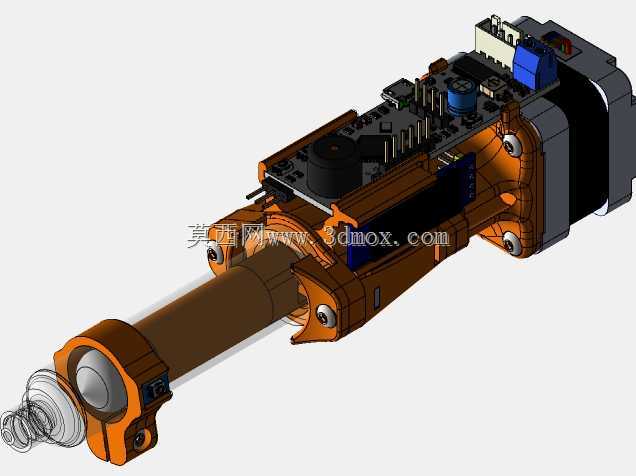

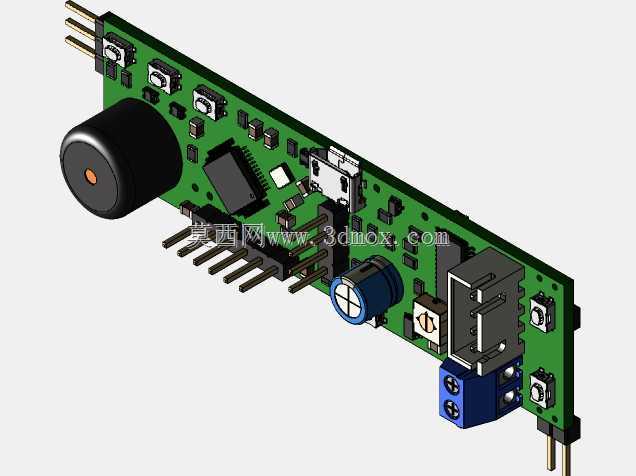

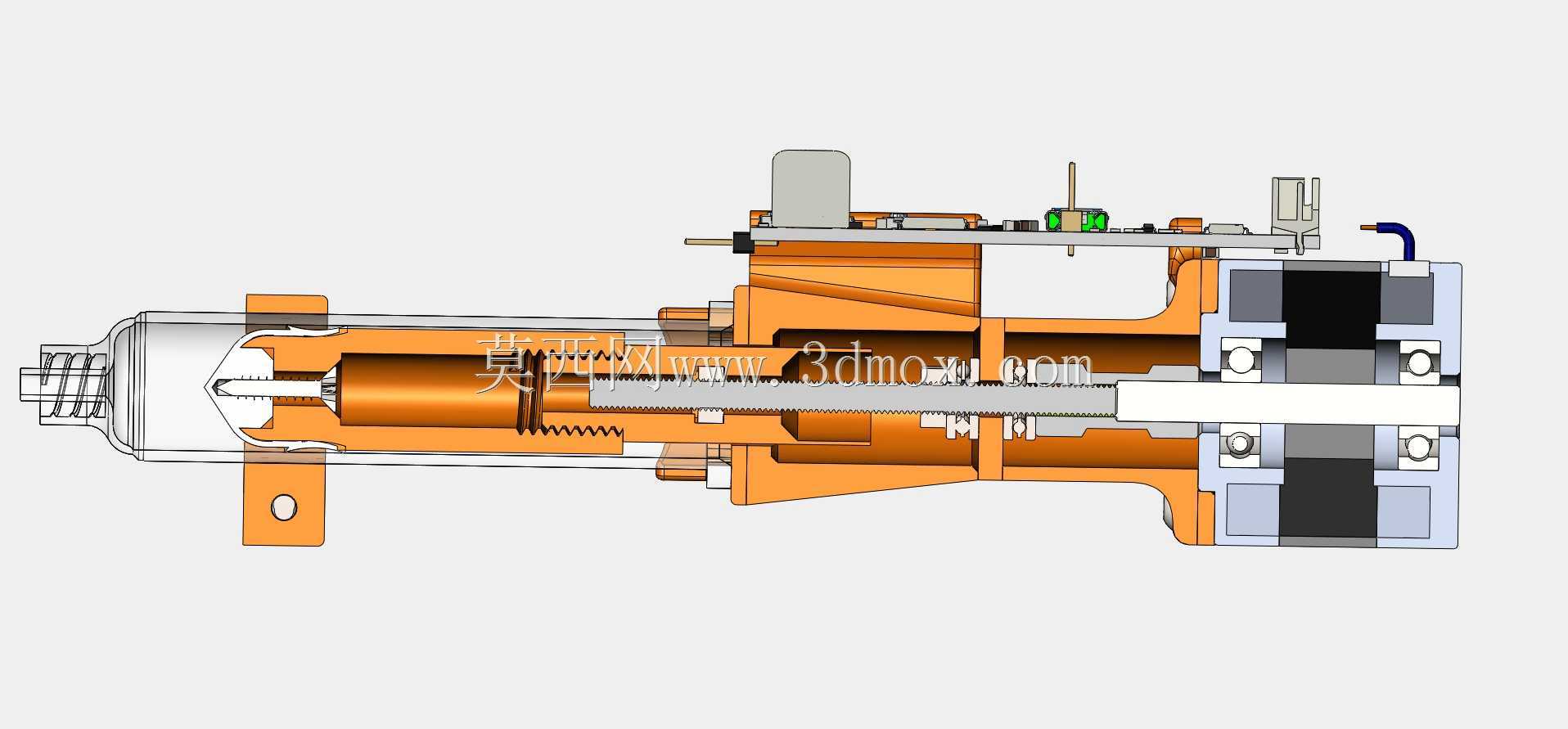

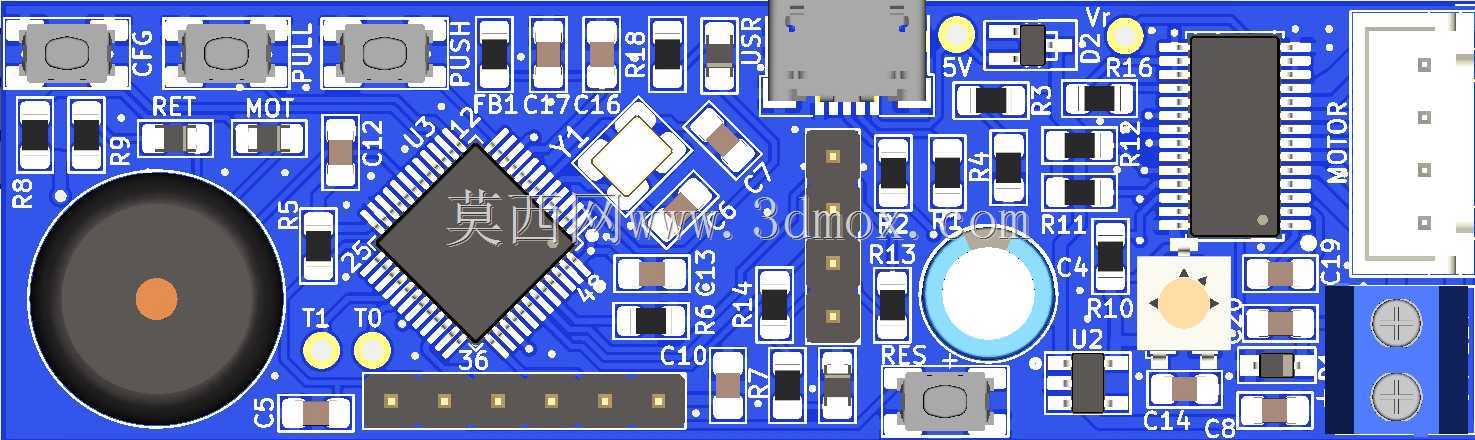

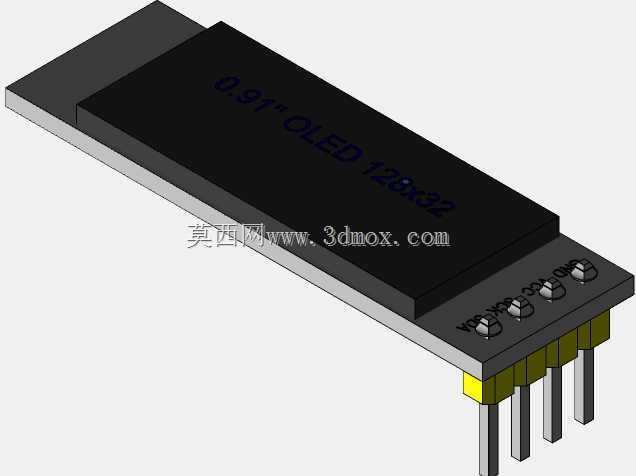

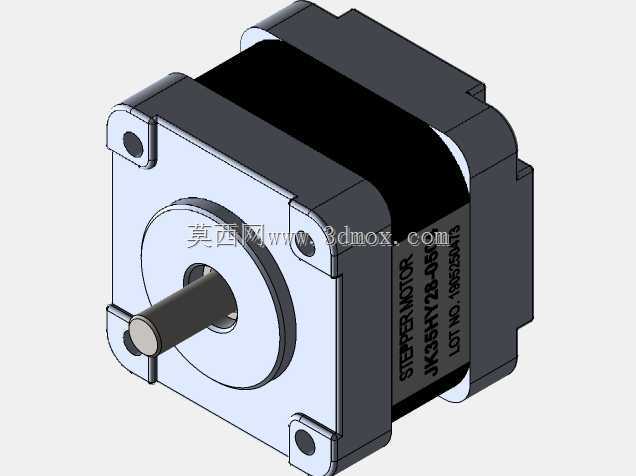

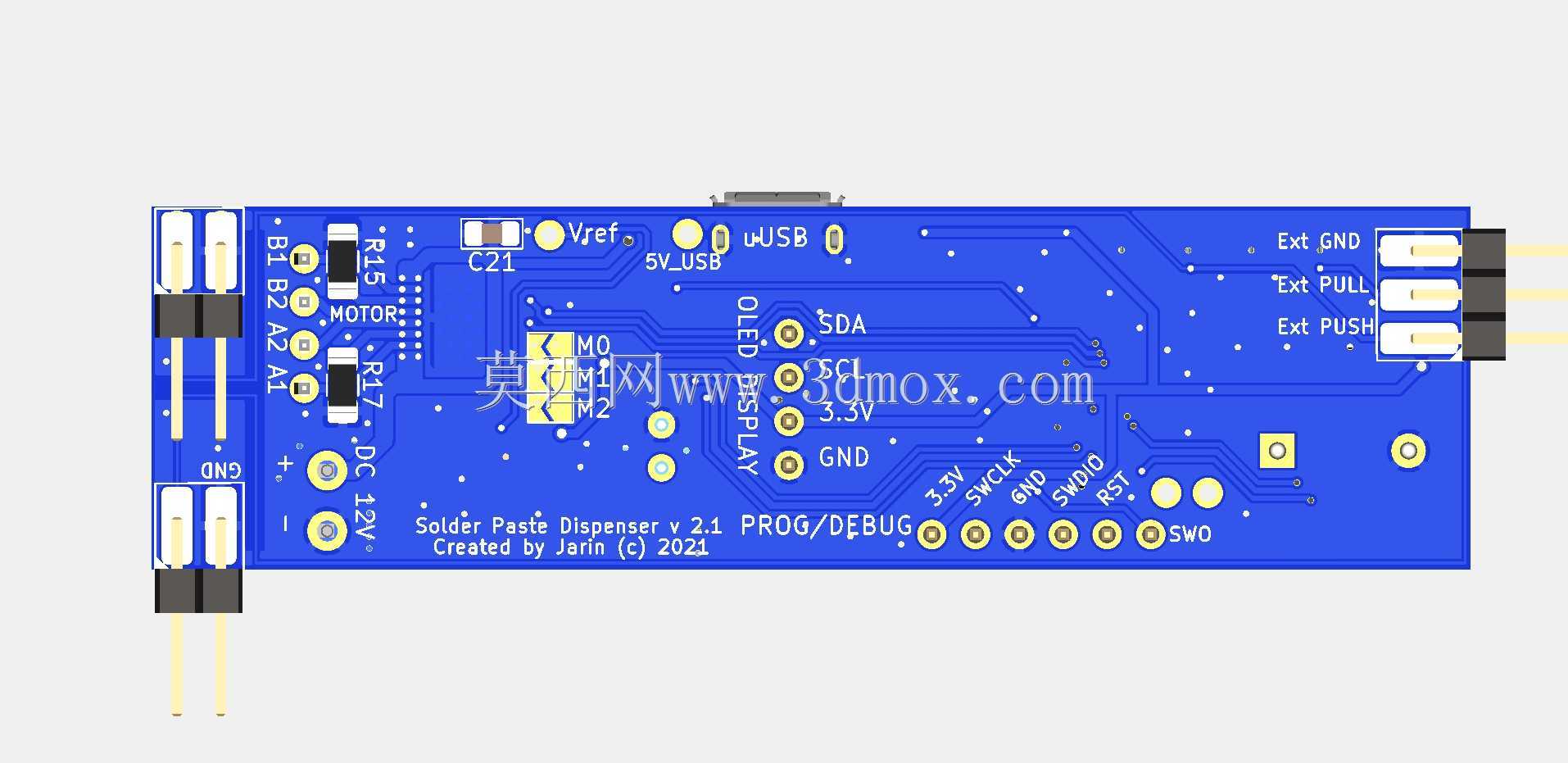

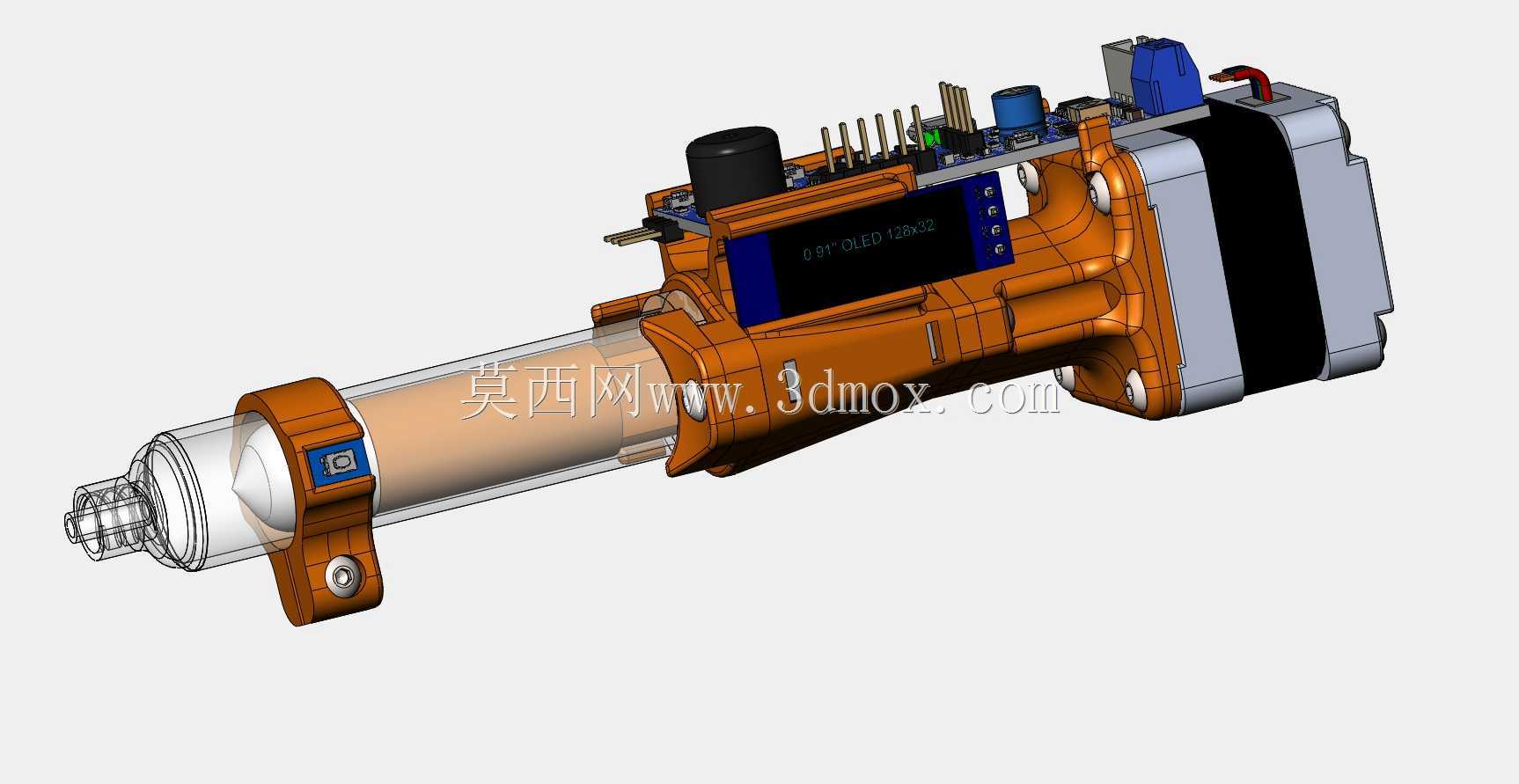

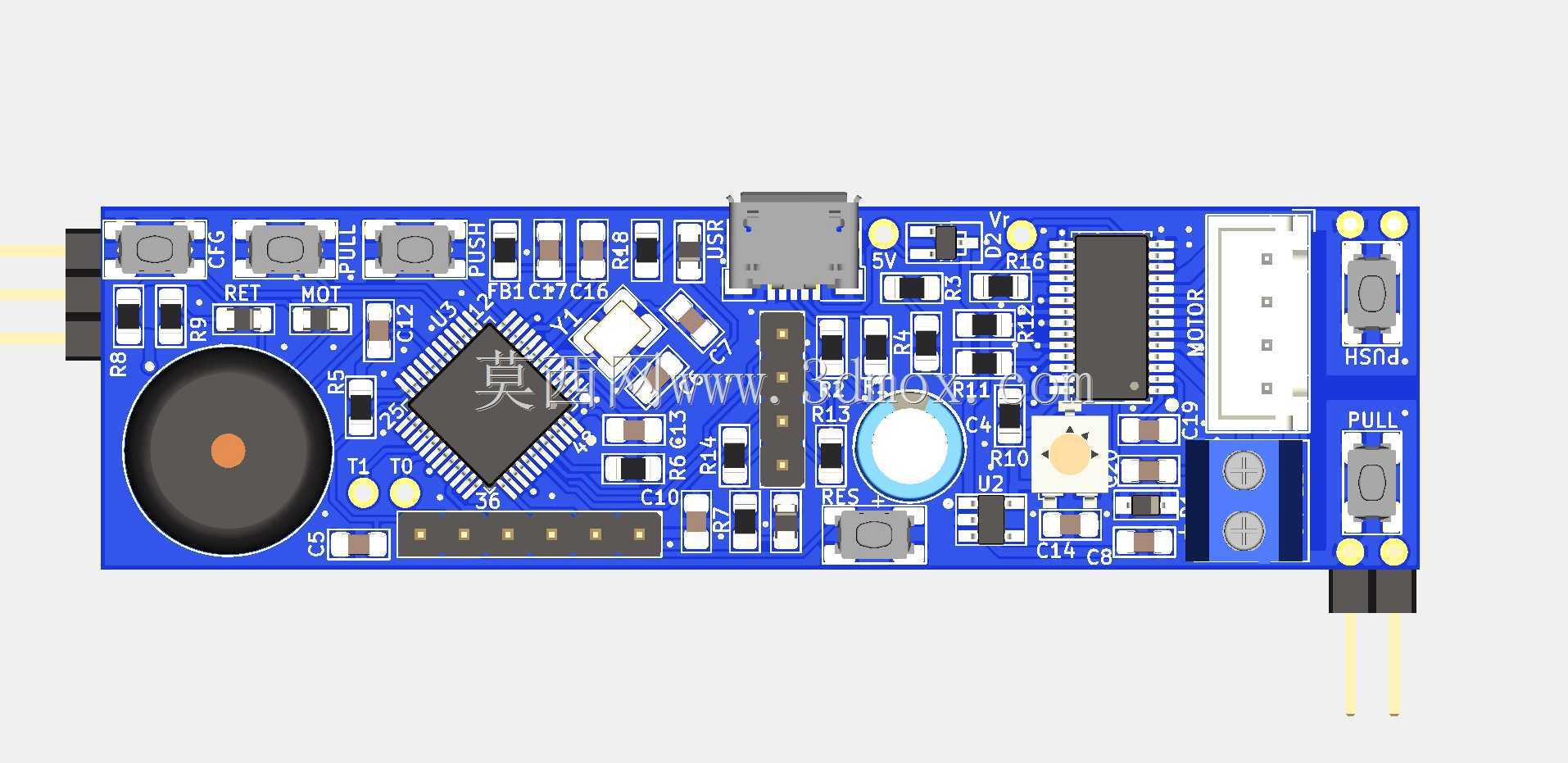

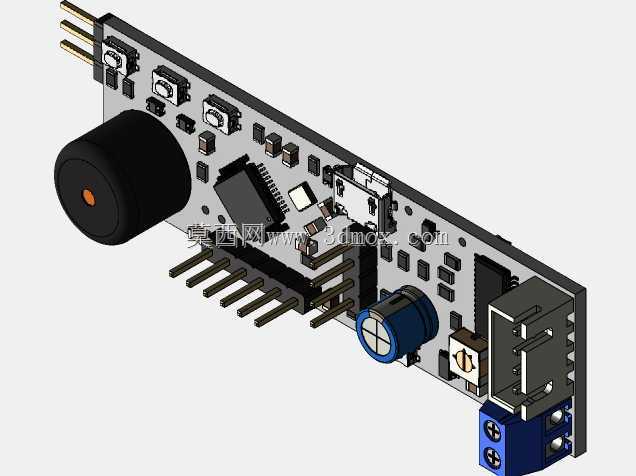

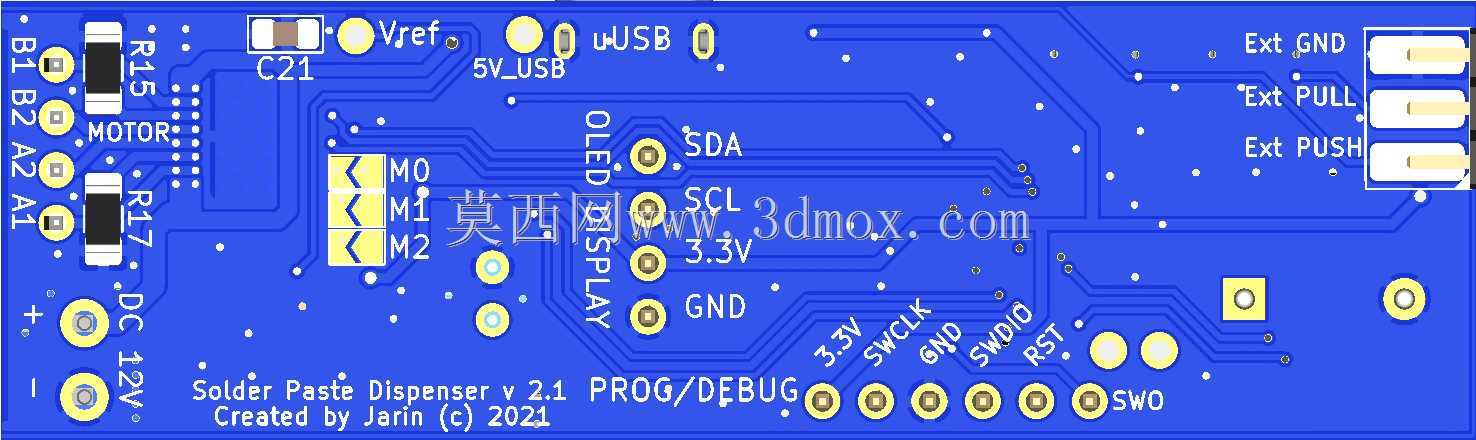

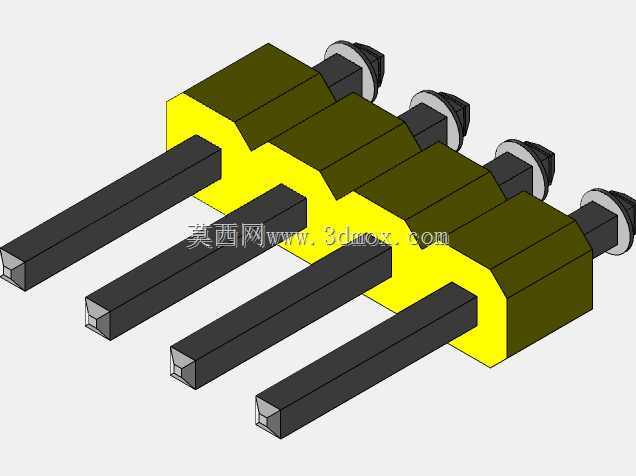

　　1mm级的活塞进给量，能够精准控制每次出锡的体积，避免出锡过多导致的焊盘连锡，或是出锡不足导致的虚焊问题。控制部分的硬件架构围绕STM32F103C8T6主控芯片搭建，搭配DRV8825步进电机驱动芯片实现电机的细分驱动，运行过程中电机抖动更小，出锡过程更平顺，不会因为电机突跳导致锡膏断流或者溢出；板载128*32分辨率OLED显示屏，可实时显示当前出锡速度、步进参数、进给量等信息，方便操作人员根据不同粘度的锡膏调整运行参数。考虑到桌面级设备的使用空间限制，整套机构的外形采用长条形布局，驱动与控制模块集成在注射器尾部，整体握持段直径控制在45mm以内，符合单手握持操作的人体工学尺寸，长时间手持操作也不会产生明显的负重感；安装边界上，

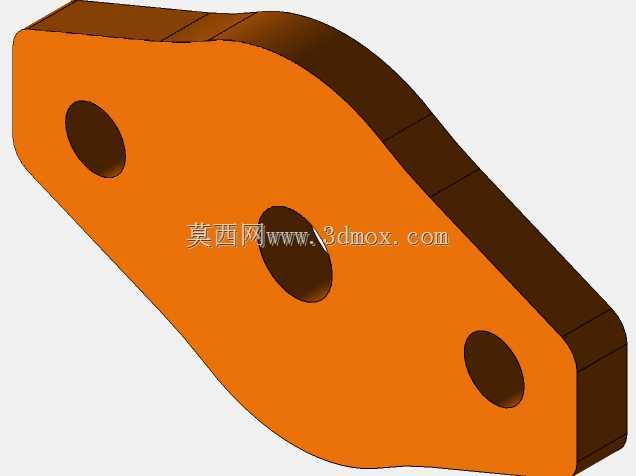

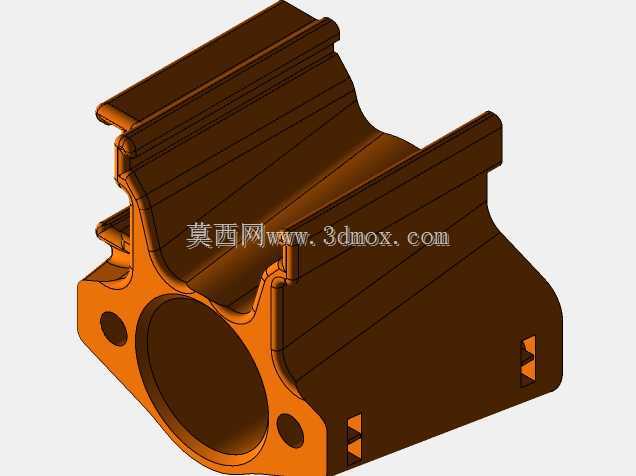

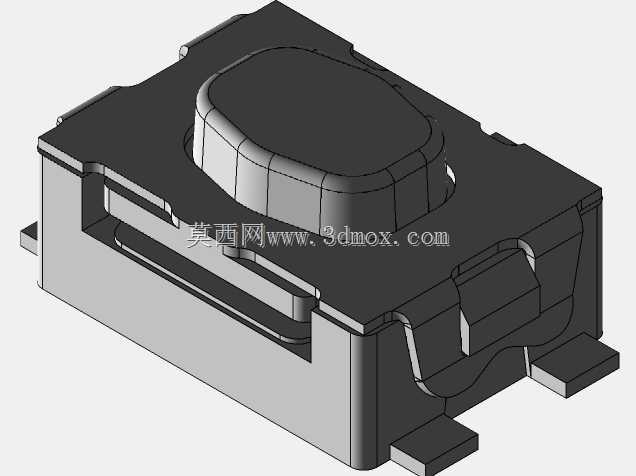

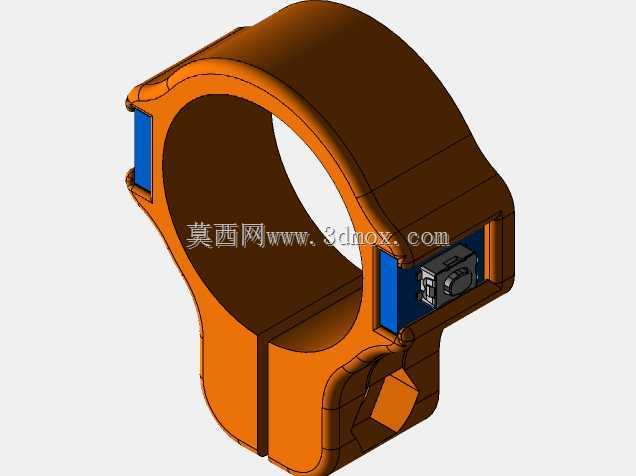

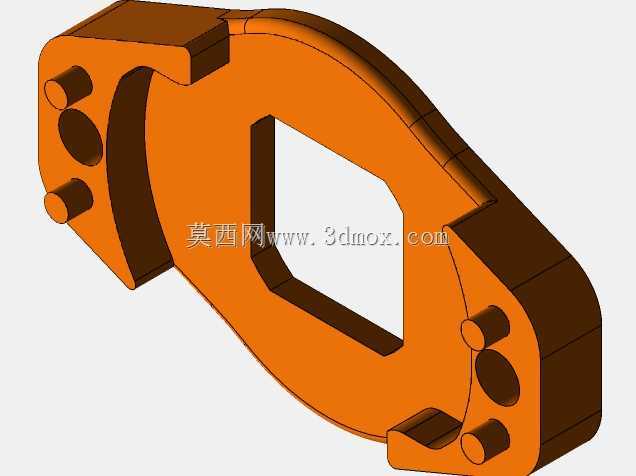

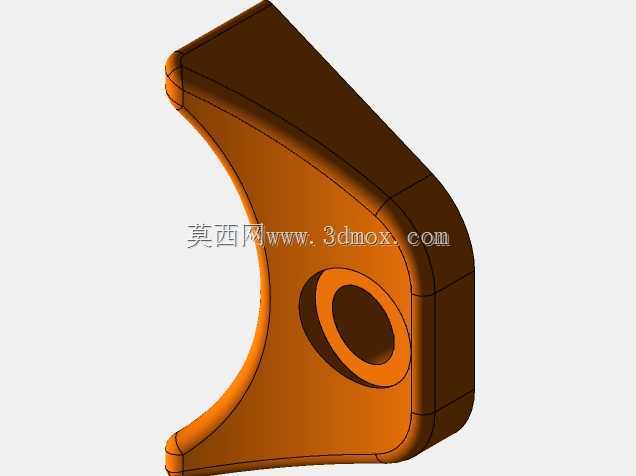

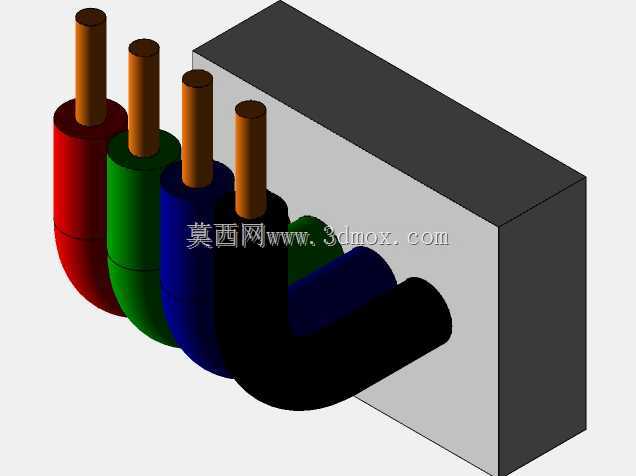

　　机构预留了标准的安装孔位，既可以手持操作完成小批量样板的手工点锡，也可以通过固定件安装在小型数控滑台上，改造为桌面级自动点锡设备，适配不同的作业需求。结构设计上充分考虑3D打印的工艺特性，所有承力结构件的壁厚均设置为2mm以上，受力部位做了圆角加强处理，避免打印件出现应力断裂；控制板安装位预留了足够的接线空间，电机驱动、主控、显示屏的安装位置做了分层设计，既减少了接线长度，也避免驱动芯片工作发热对主控元件的影响。注射器环上设置的推拉按键直接集成在握持区域的手指自然触碰位置，操作时无需移动手部位置即可完成出锡、回吸的操作触发，其中回吸功能专门针对锡膏这类高粘度流体设计，停止出锡时电机反向转动带动活塞回退一小段距离，

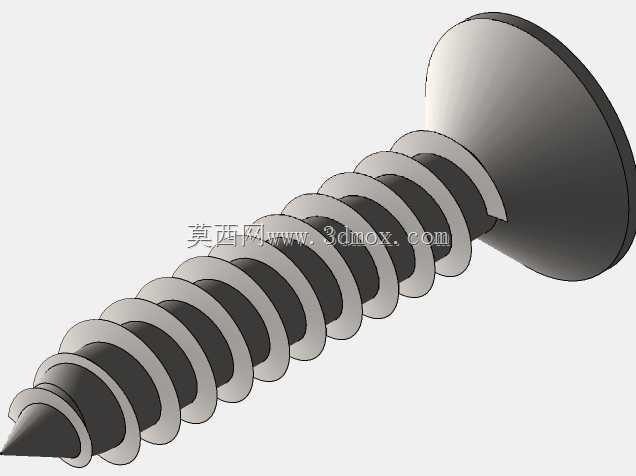

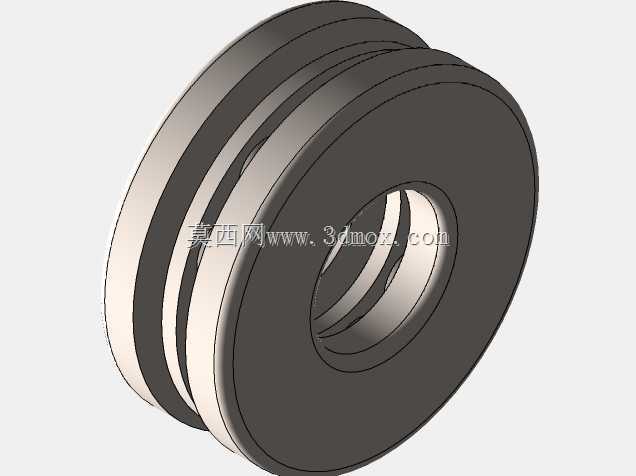

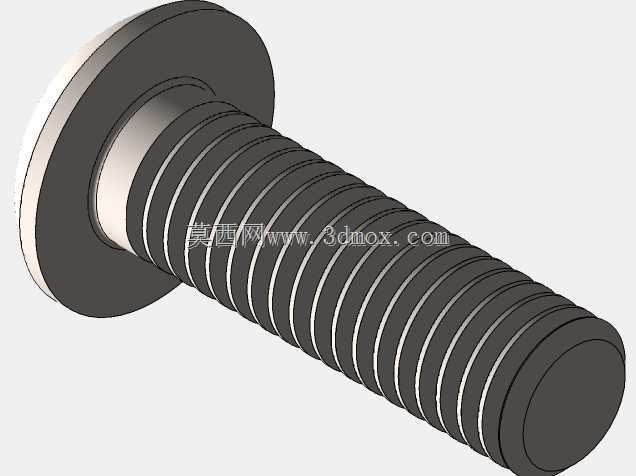

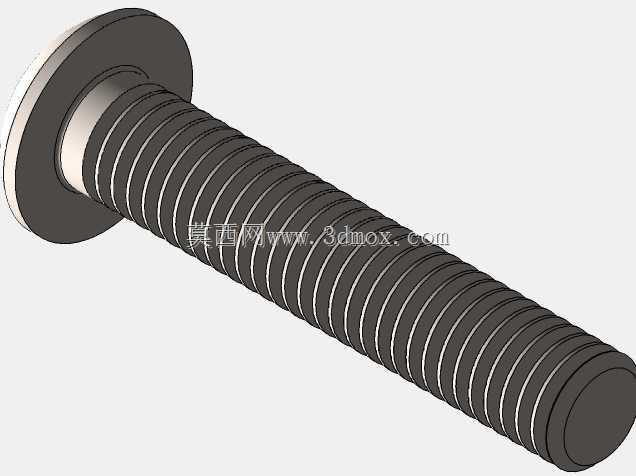

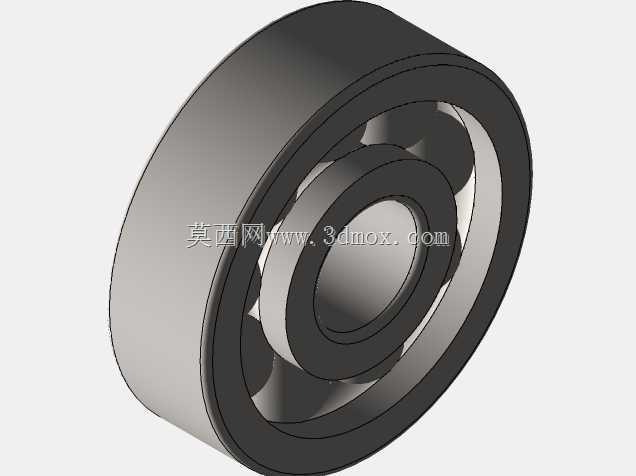

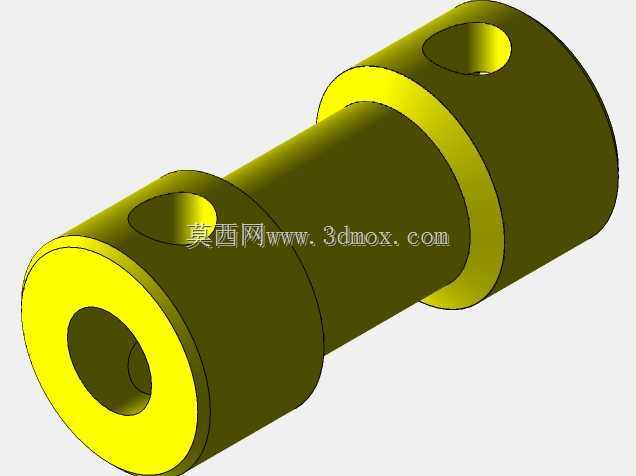

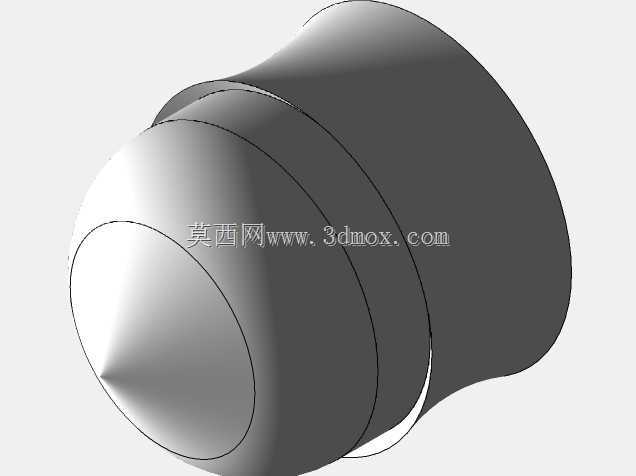

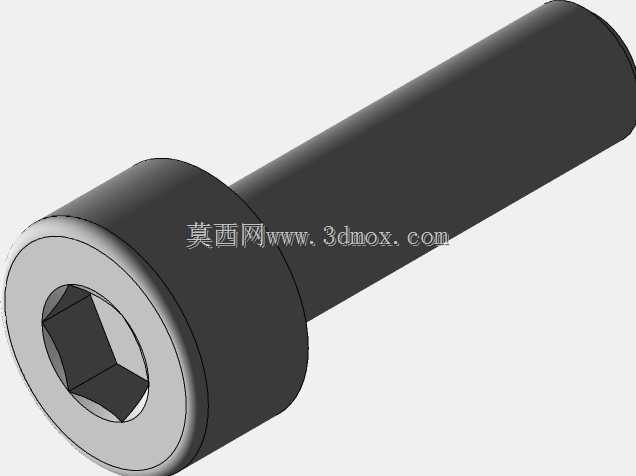

　　切断针嘴处的锡膏流体，避免停止出料后锡膏垂流污染焊盘。设计过程中针对不同粘度锡膏的出料特性做了结构适配，推杆与注射器活塞的连接采用浮动式结构，自动补偿活塞与针筒的同轴度误差，避免推杆卡滞导致的出料不畅；所有传动部件均做了间隙补偿设计，正反转切换时的空程间隙控制在0.05mm以内，保证回吸动作响应及时，不会出现回吸滞后导致的锡膏滴漏。整套机构的结构件均可通过桌面级FDM3D打印机制作，无需高精度工业打印设备即可完成整机装配，装配过程中仅需少量标准螺丝即可完成所有部件的固定，没有复杂的装配工序，适合电子制作爱好者、小型电子试制车间快速制作使用。实际使用过程中，针对不同熔点、不同粘度的有铅、无铅锡膏，可通过控制按键调整步进电机的进给速度、回吸距离参数，匹配不同锡膏的流动特性，无论是细间距引脚的IC芯片焊盘，还是大尺寸的功率元件焊盘，都能获得均匀一致的锡膏涂布效果，相比传统手动挤锡的作业方式，能够将锡膏涂布的一致性提升60%以上，同时降低操作人员的手部疲劳强度。
