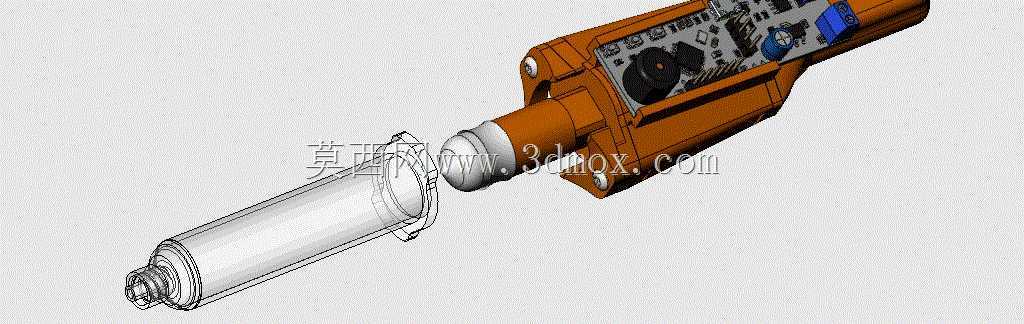

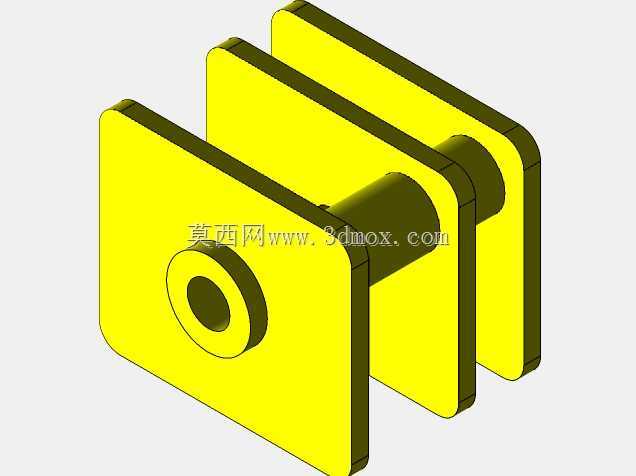

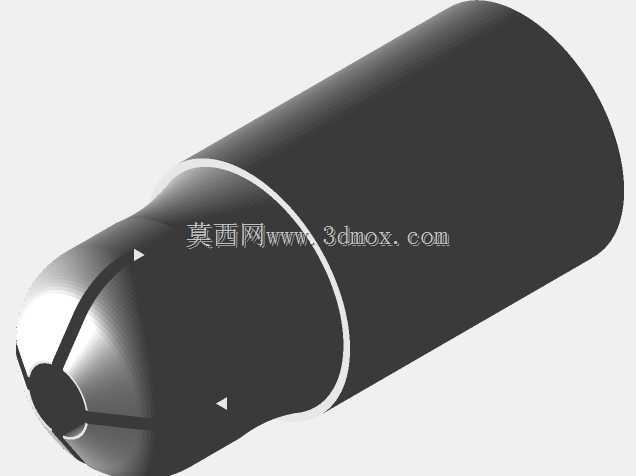

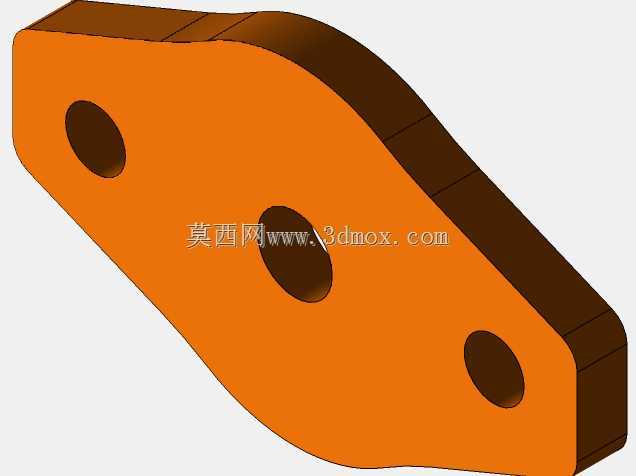

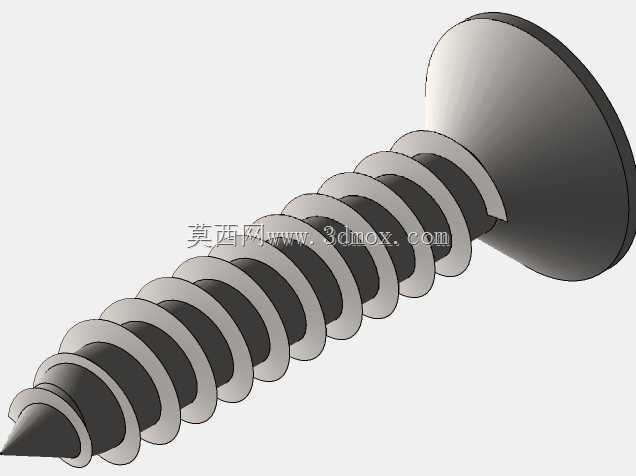

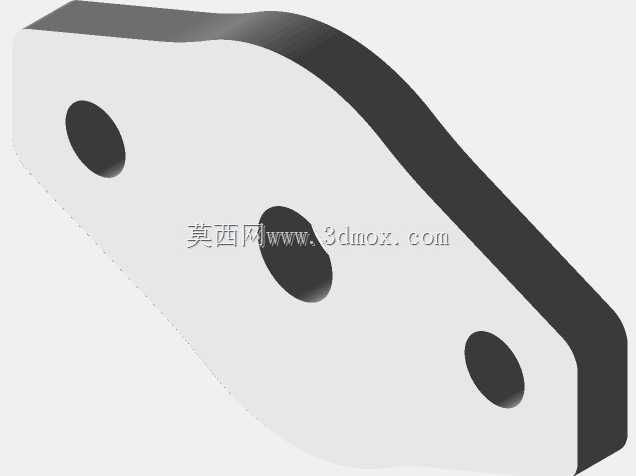

桌面级电动锡膏挤出分配装置结构

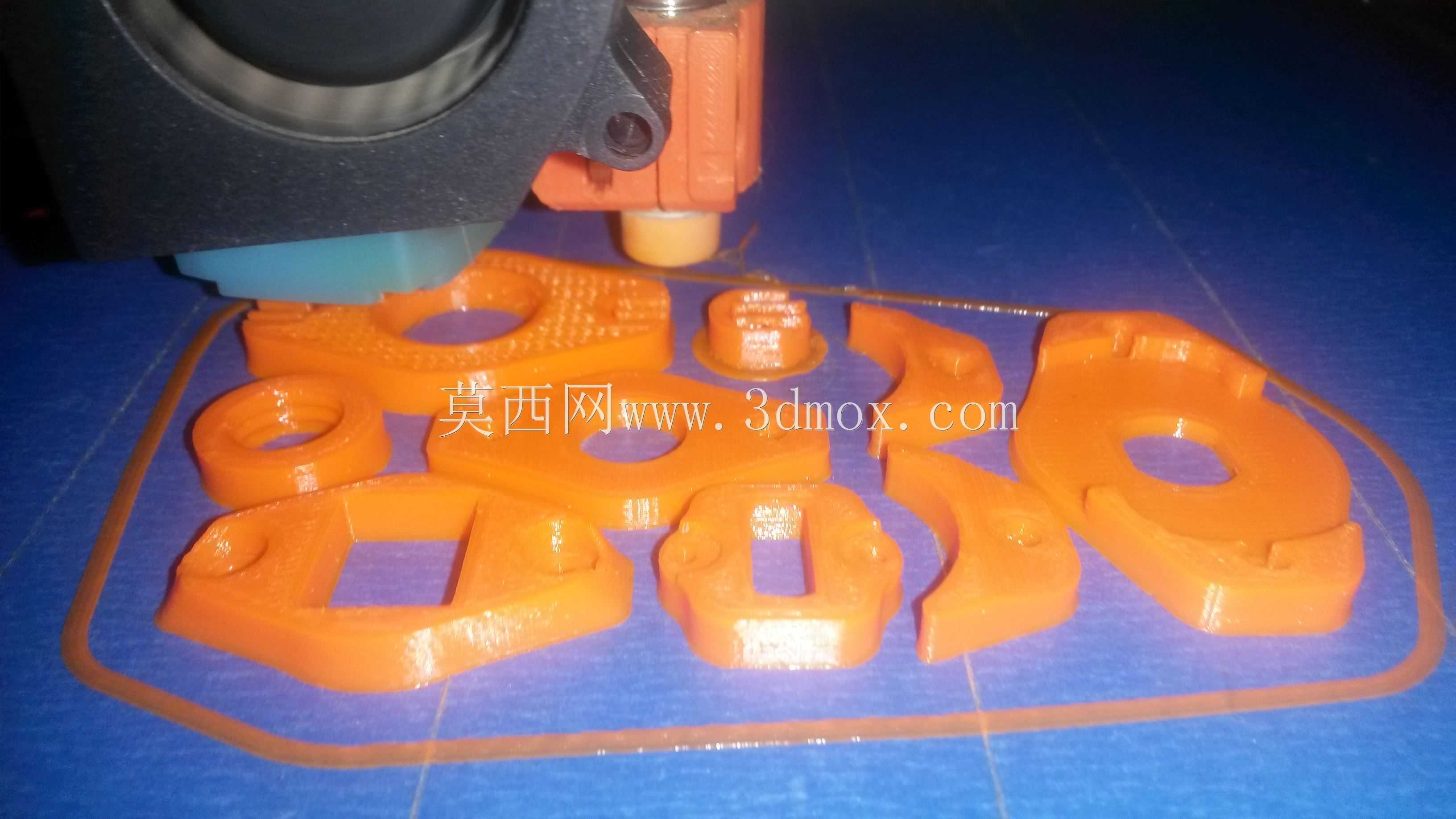

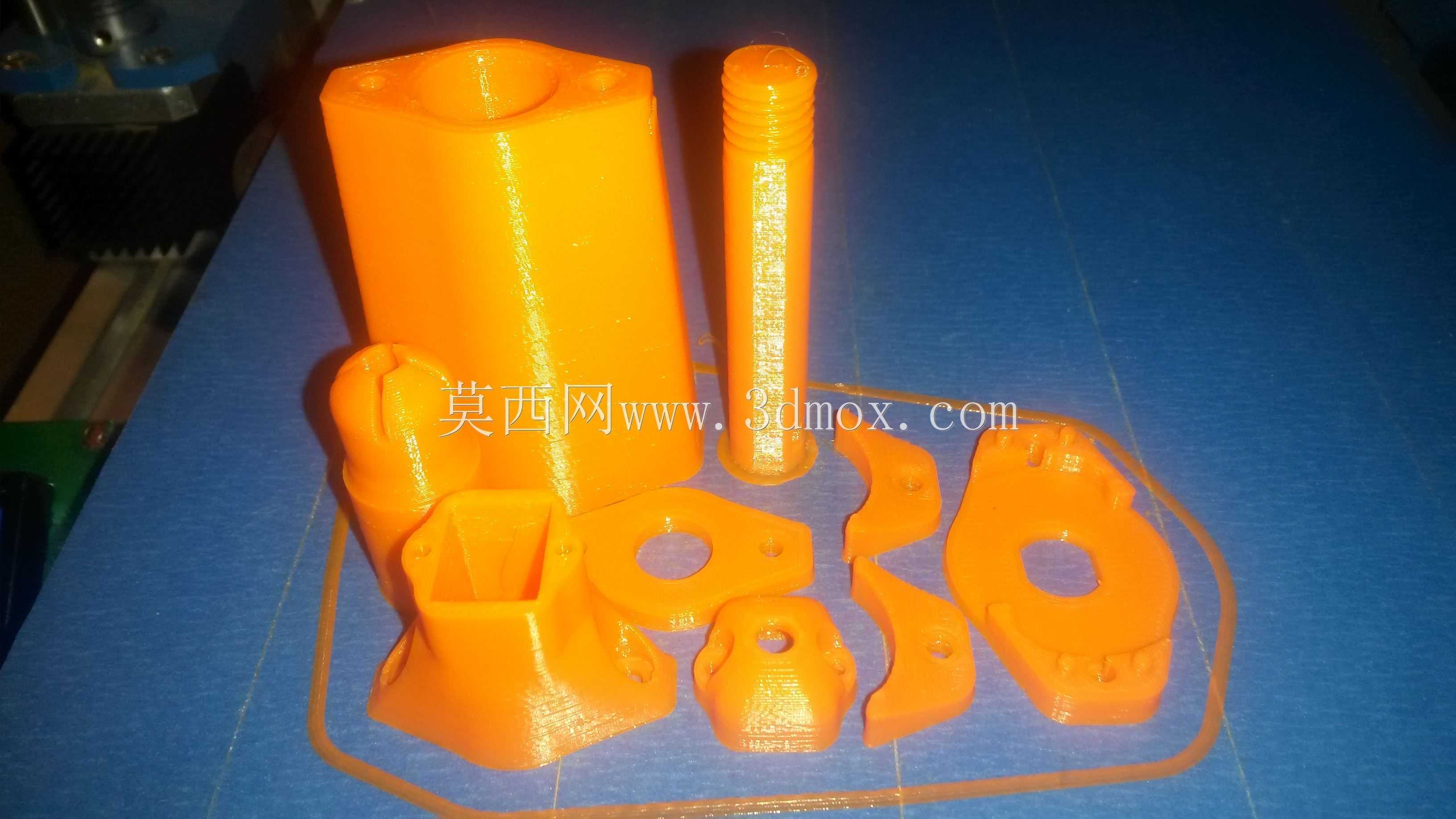

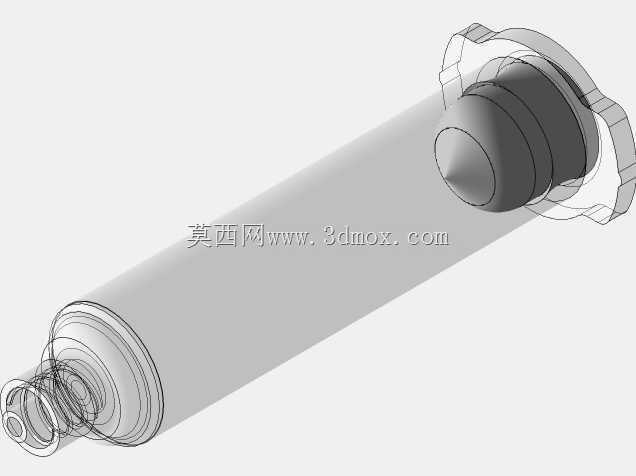

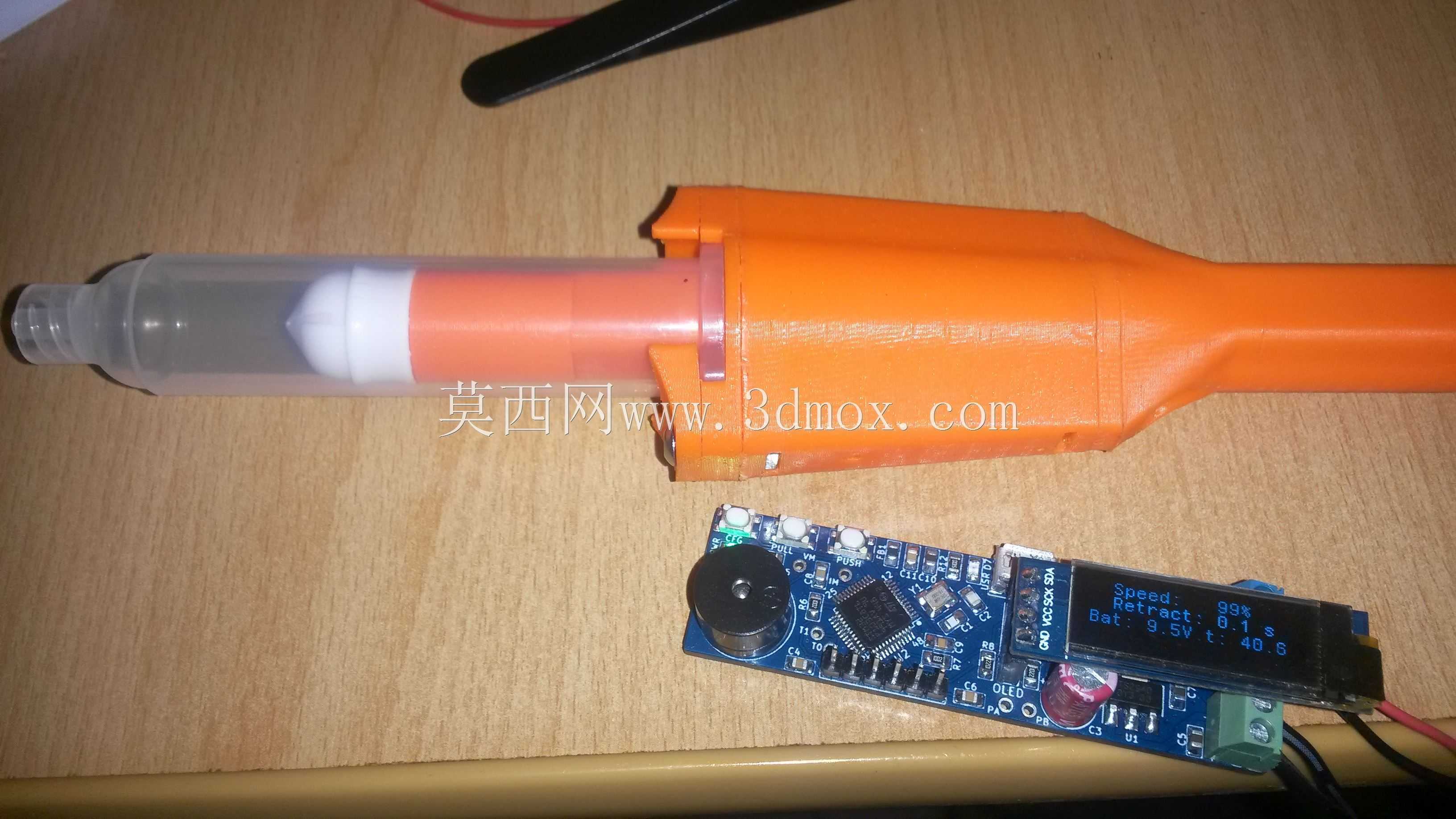

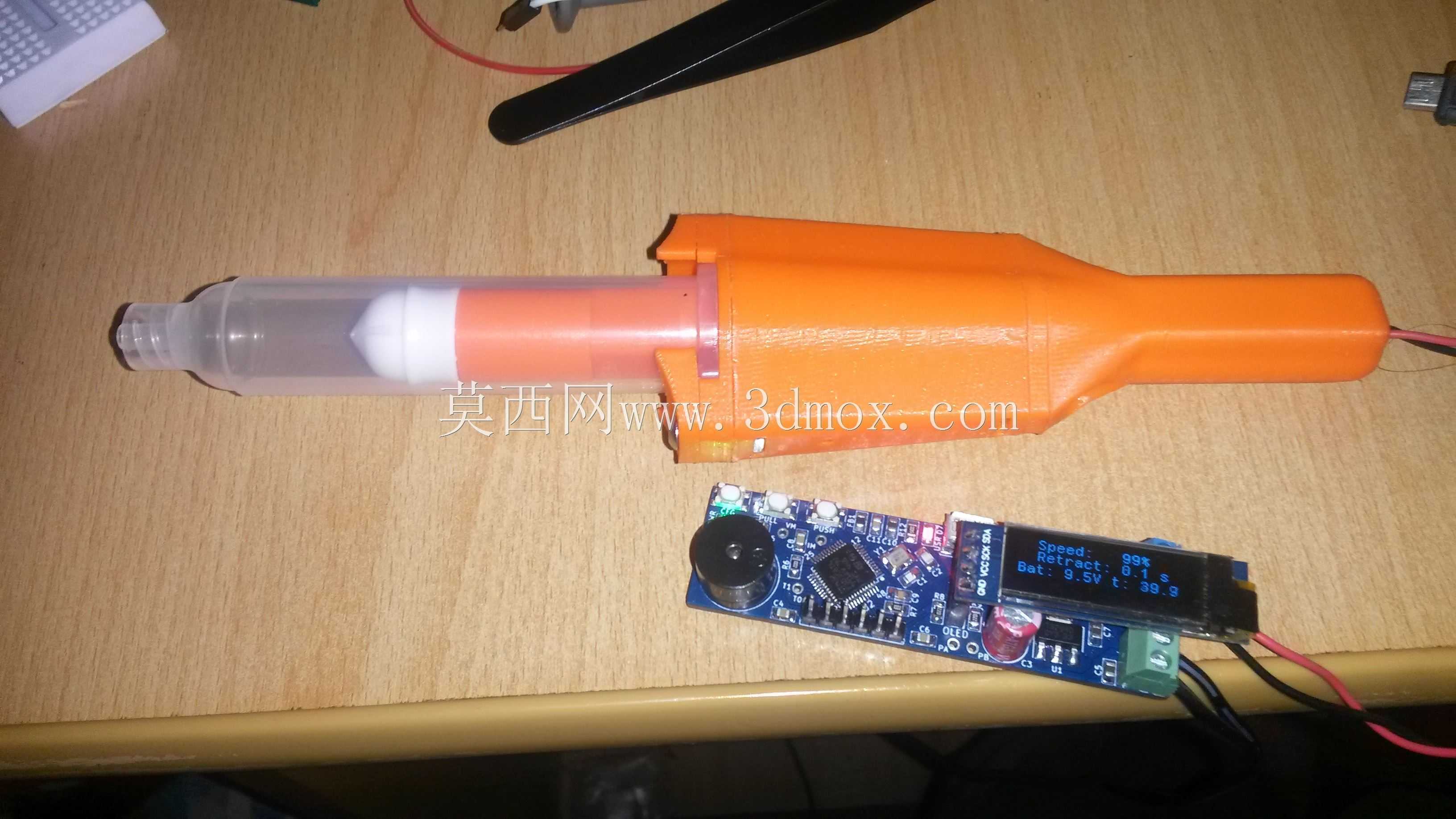

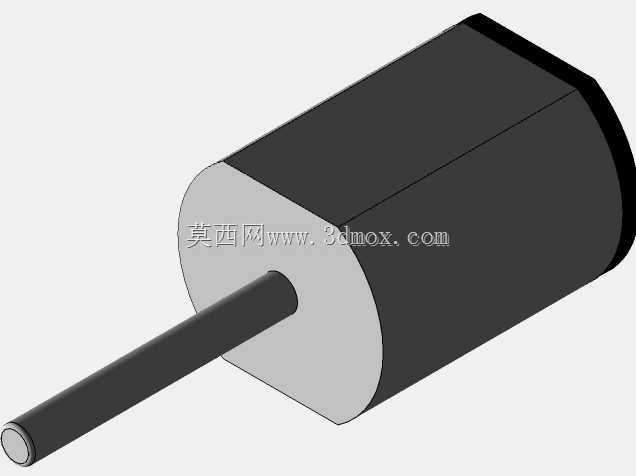

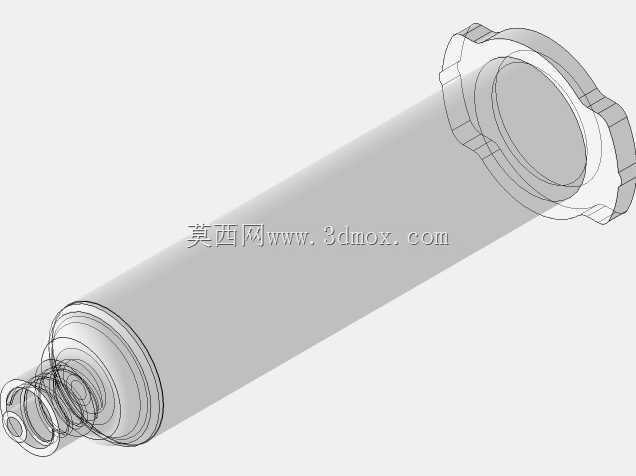

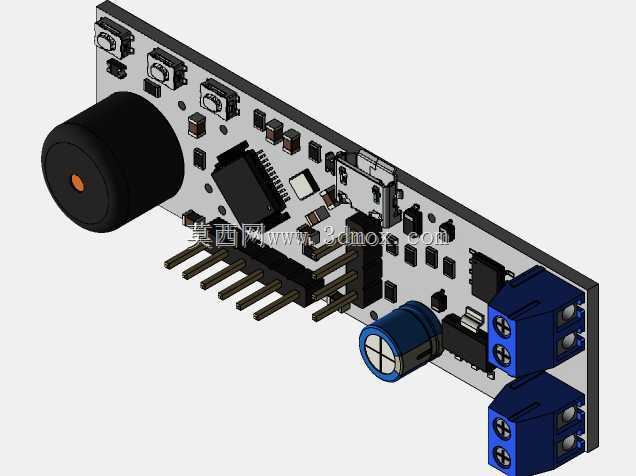

　　在电子组装小批量打样、实验室PCB返修这类场景里，手动挤锡膏的出量一致性差一直是困扰一线工艺人员的问题，这款电动锡膏分配装置正是针对这类桌面级作业场景开发的适配结构，整体可通过桌面级熔融沉积成型设备完成主体结构制作，无需额外定制复杂机加工件，能快速搭建出可控的锡膏供给单元。从实际使用逻辑来看，装置核心要解决的是锡膏挤出量的精准控制问题，设计上采用步进电机作为动力输出源，搭配减速结构放大输出扭矩，避免推注过程中因锡膏粘度变化出现的推力波动，推注端直接适配标准规格的针筒注射器，无需定制专用储料容器，日常更换锡膏、清洗储料部件时可直接替换通用耗材，大幅降低使用中的维护成本。控制部分集成了32位处理单元与小尺寸OLED显示模块，

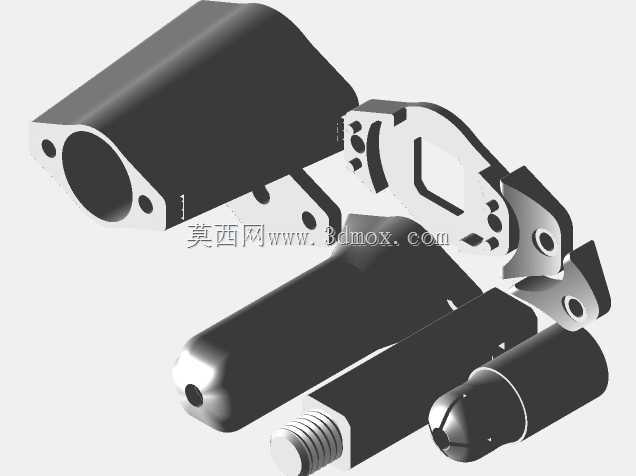

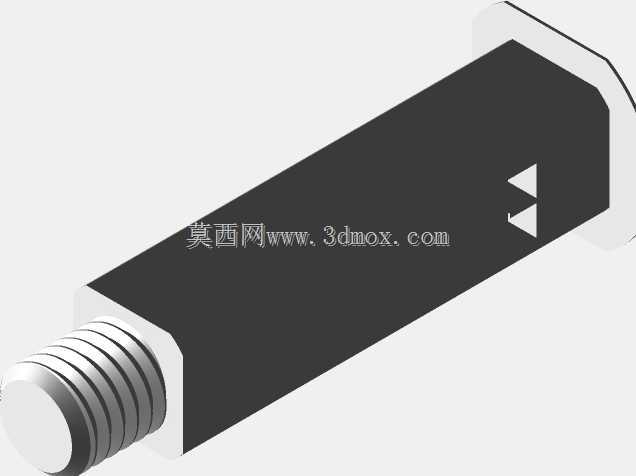

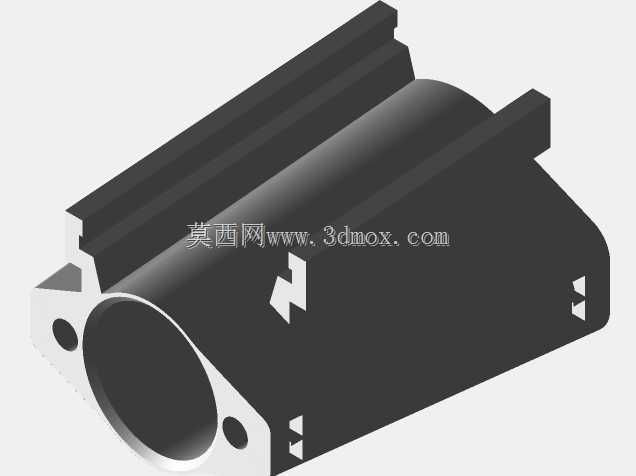

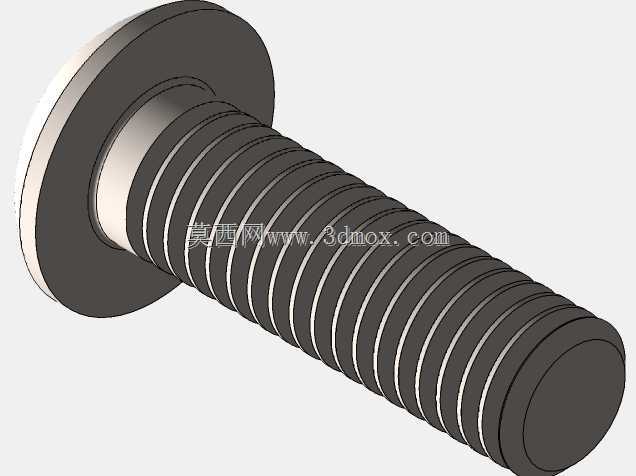

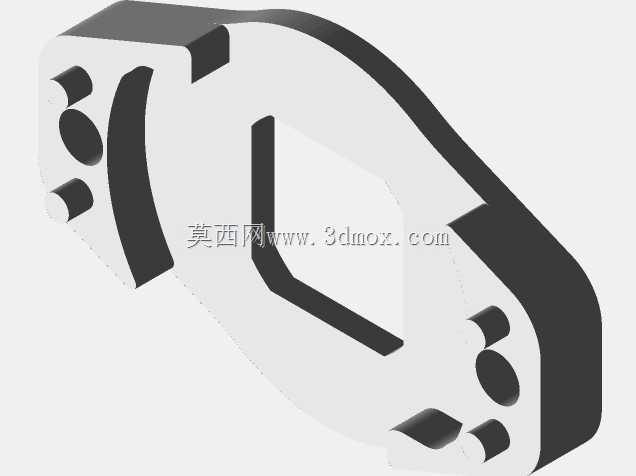

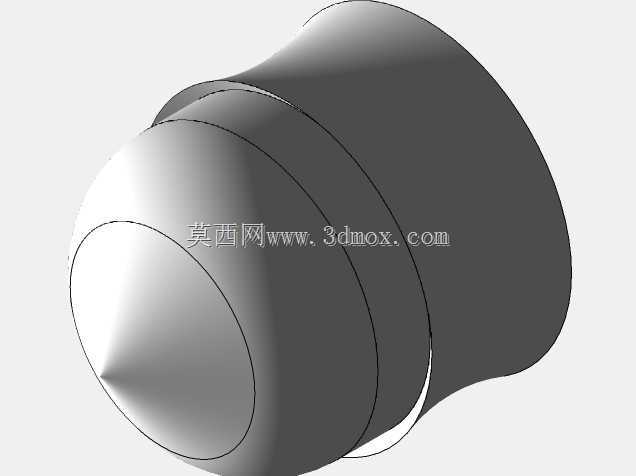

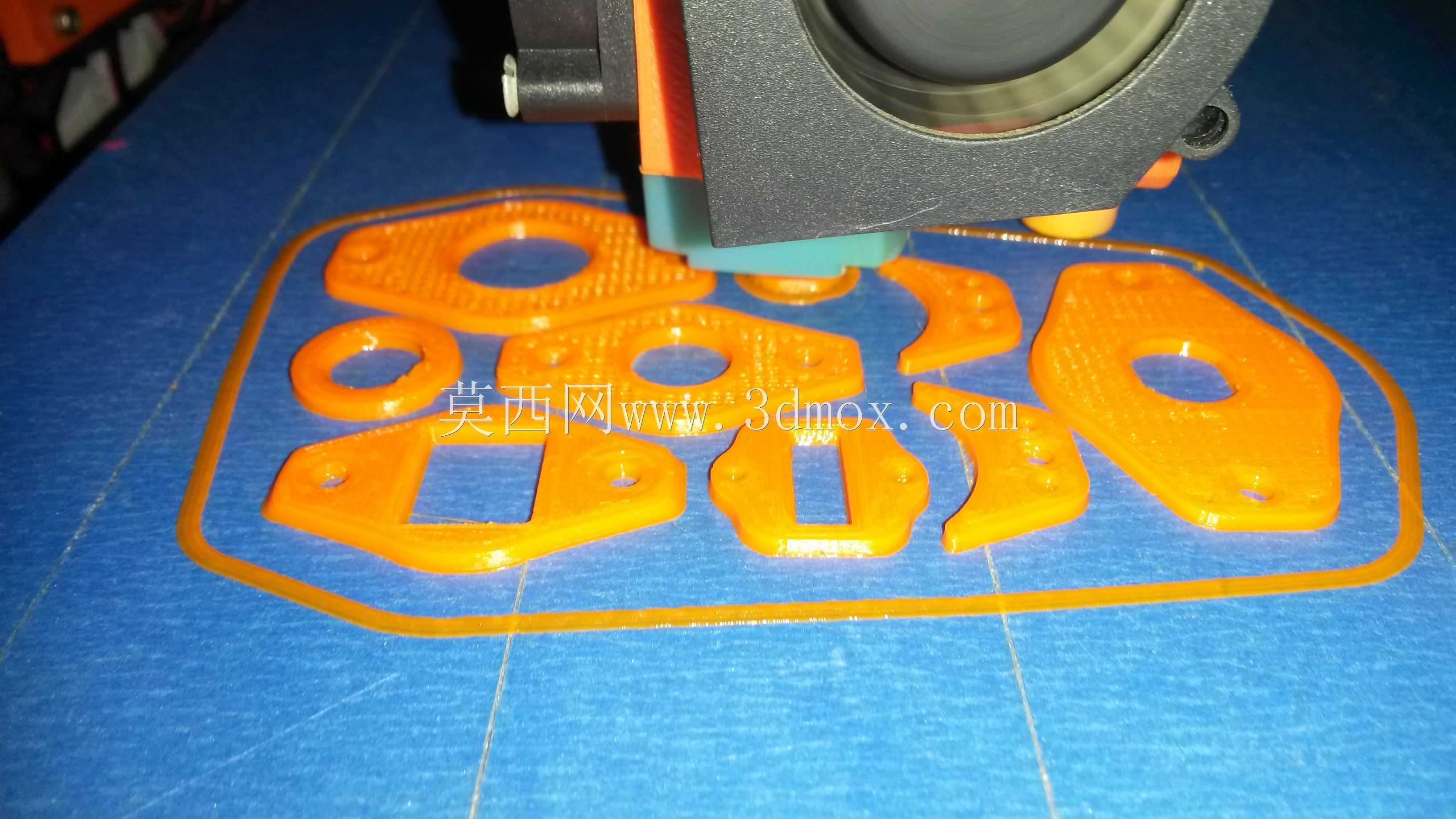

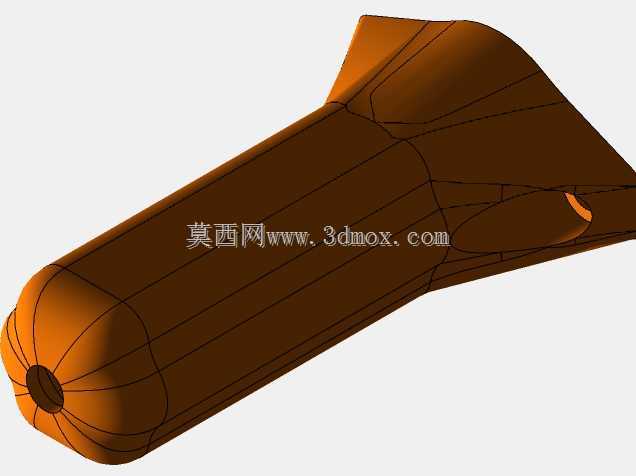

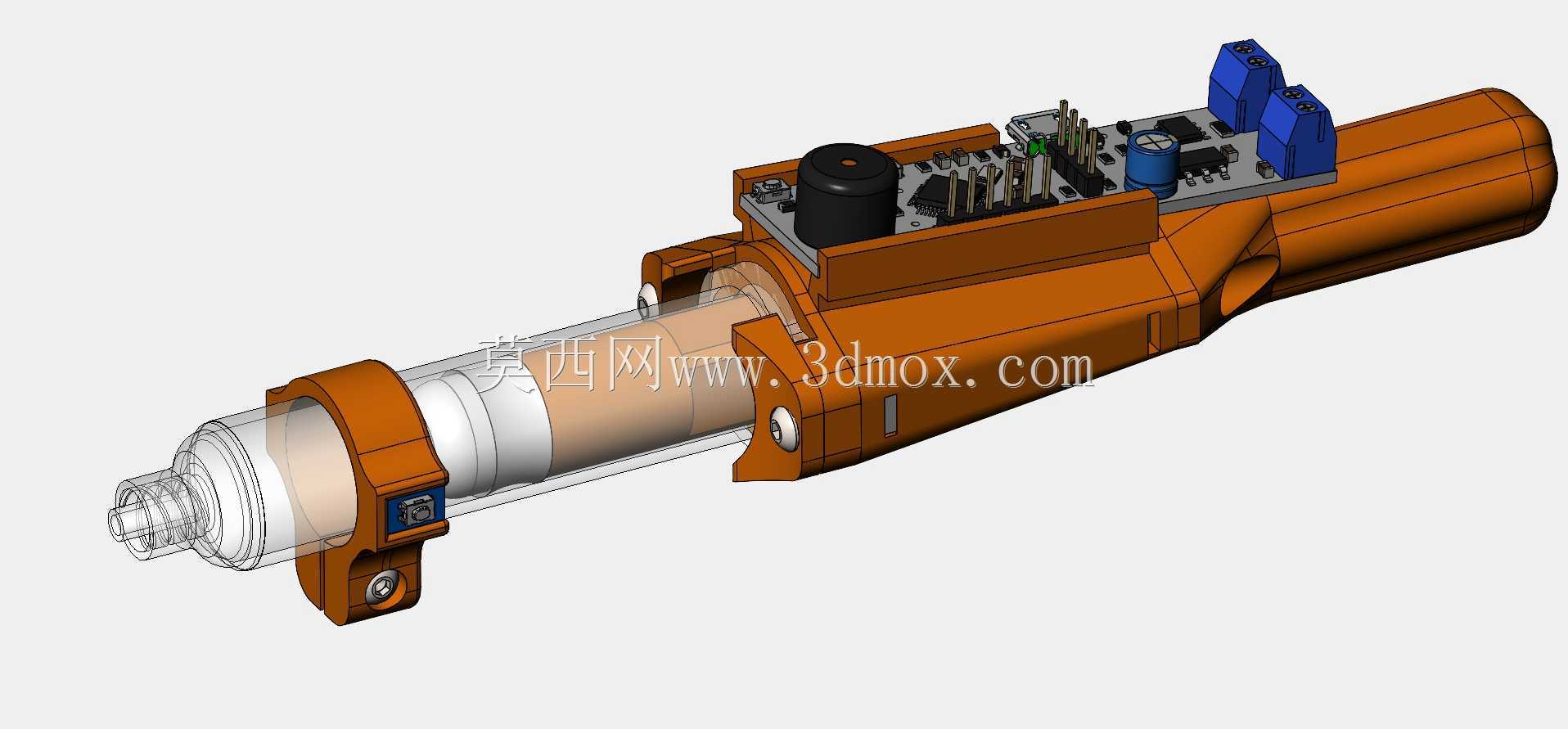

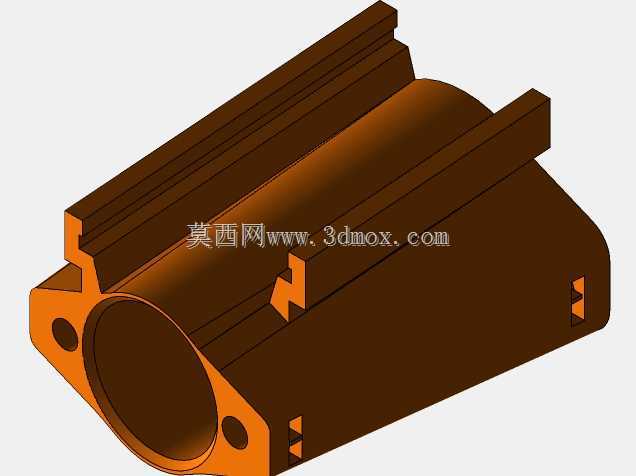

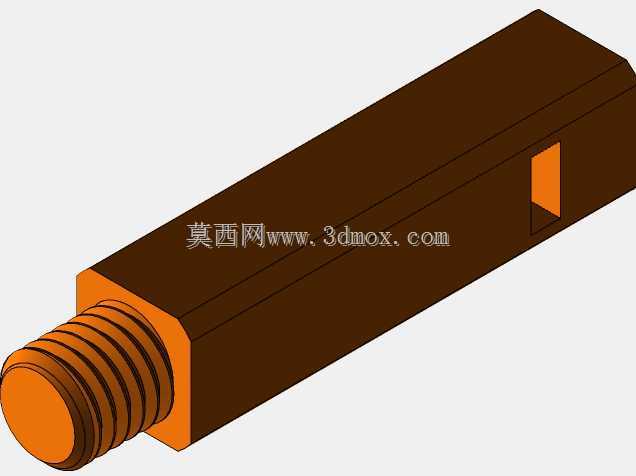

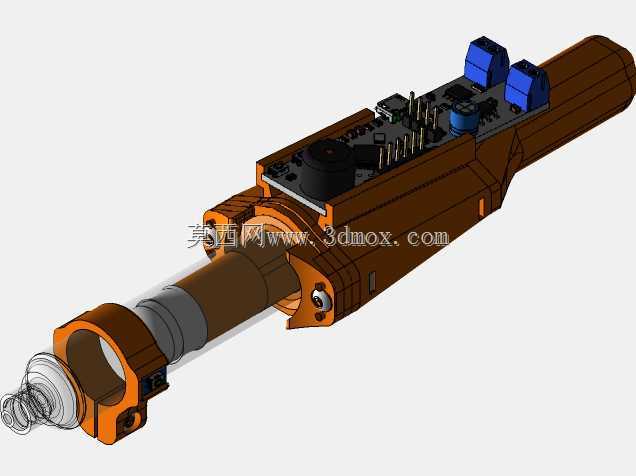

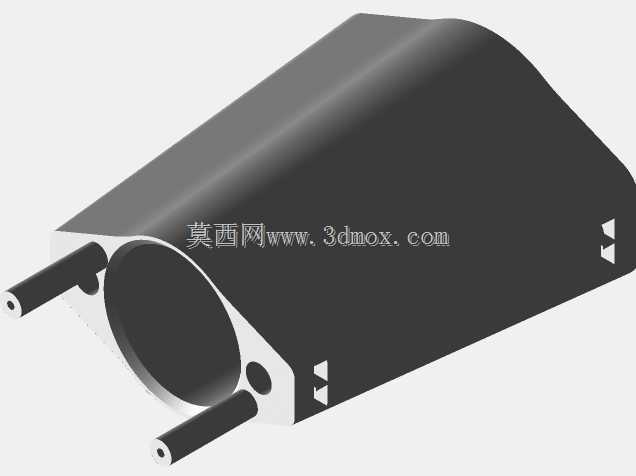

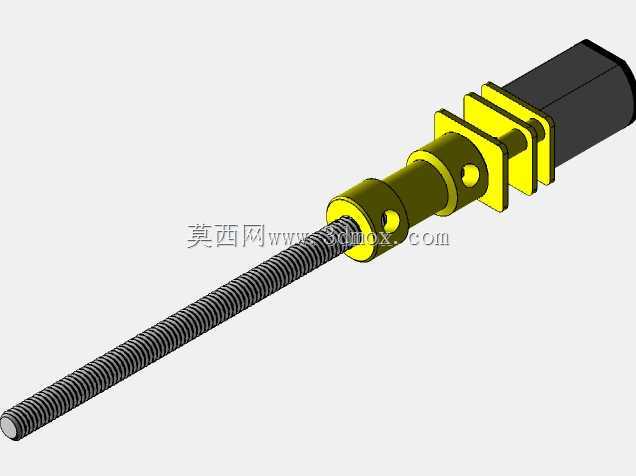

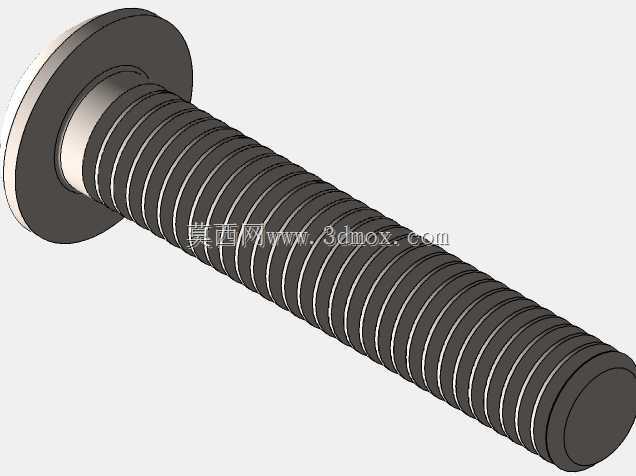

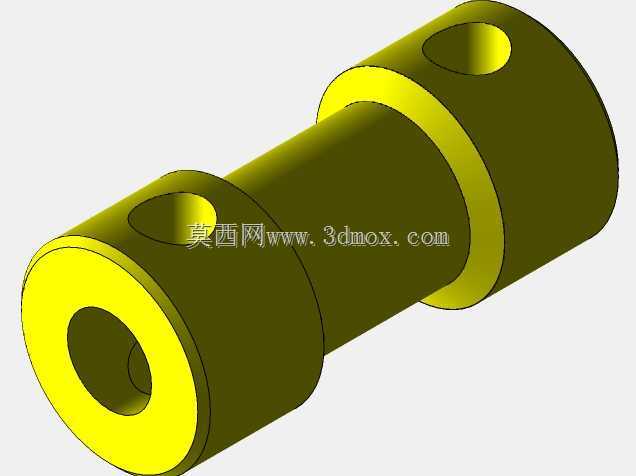

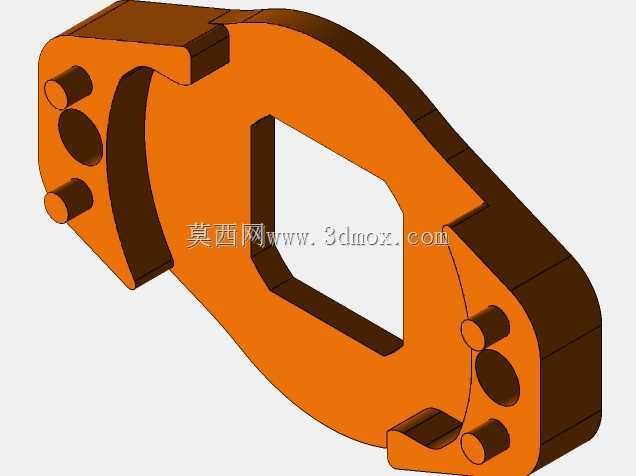

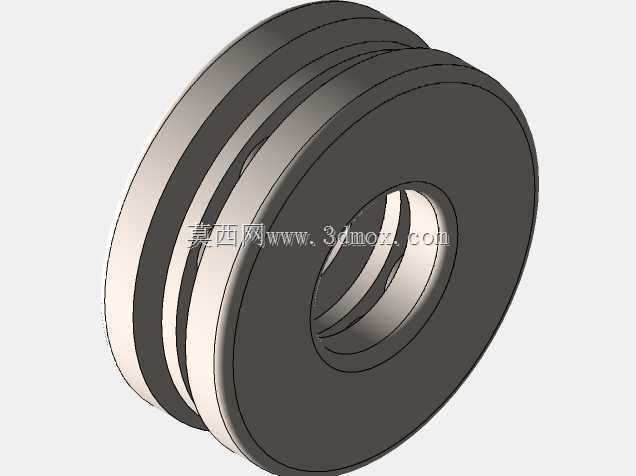

　　可直接在装置端完成出胶速度、单次出胶量、回吸参数的设置，回吸功能的结构预留能有效避免停止推注后锡膏垂流、拉丝的问题，这一点在细间距引脚的PCB焊盘涂覆作业中尤为关键，能减少后续焊盘清理的工作量。从结构设计思路上，装置采用手持枪式布局，主体外壳分为上下扣合的两部分，内部预留了电机安装位、控制板固定槽、电池仓与接线走线空间，所有安装柱、卡扣结构都适配FDM打印的工艺特性，避免了大角度悬空结构，打印时无需添加过多支撑就能保证装配精度；推注传动部分采用丝杆传动结构，将电机的旋转运动转化为推杆的直线运动，推杆端部设计有与注射器活塞匹配的推头，接触端面做了防滑与同轴度限位，保证推注过程中推杆不会出现偏斜，避免针筒内壁受力不均导致的漏料问题。

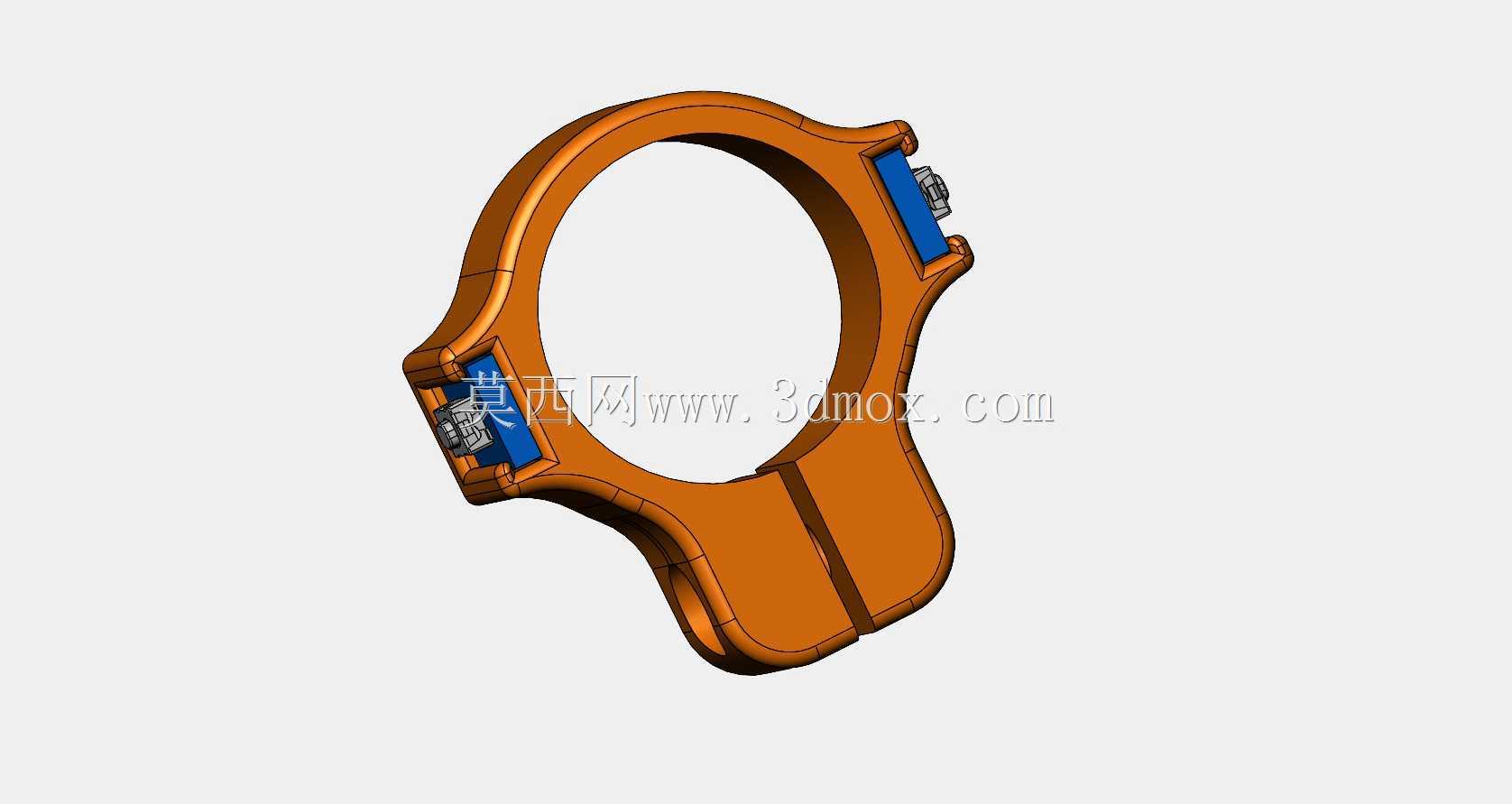

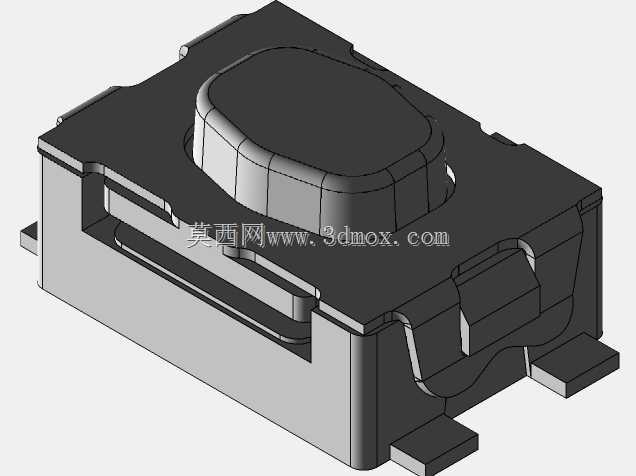

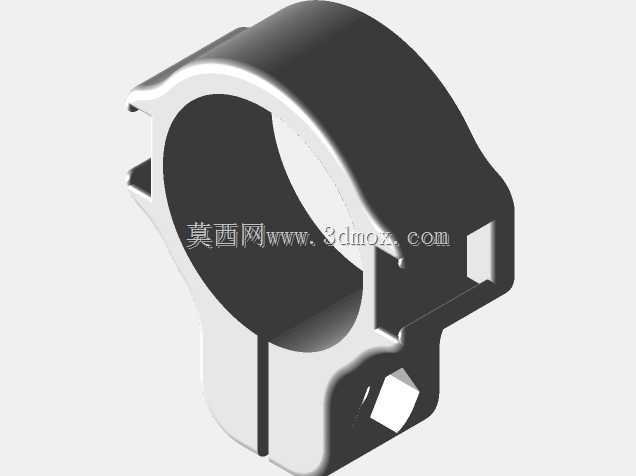

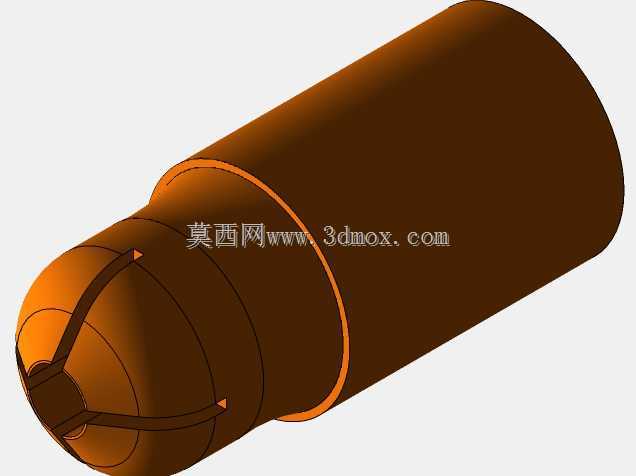

　　安装边界方面，装置整体外形适配成年人单手握持的尺寸范围，握持区域做了圆弧过渡处理，长时间手持作业不会出现明显的硌手问题，前端针筒固定位设计了快拆卡扣结构，更换不同容量的针筒时无需拧动螺丝，直接扳动卡扣就能完成针筒的装夹，卡扣的压紧力度经过适配，既能保证推注过程中针筒不会移位，又不会因为夹持力过大导致塑料针筒变形。装置的控制按键布置在握持区域的上方，单手操作时拇指可直接触碰所有功能按键，无需另一只手辅助操作，在返修PCB板这类需要一手固定电路板、一手涂覆锡膏的场景下，这种操作布局能大幅提升作业效率。从传动精度的匹配来看，步进电机的步距角搭配丝杆导程的参数选择，可实现微米级的推杆进给精度，能稳定控制0.01ml级别的锡膏挤出量，

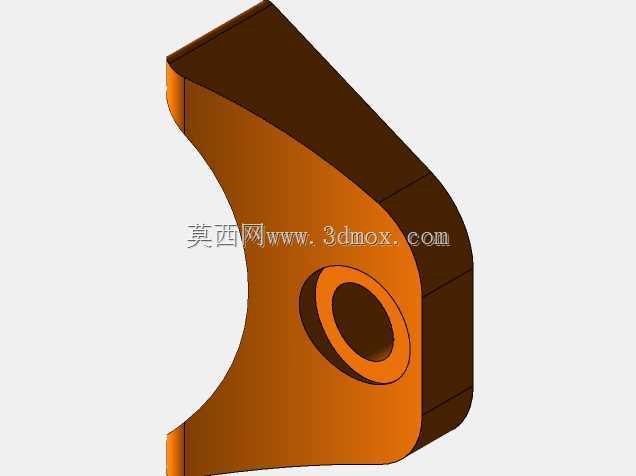

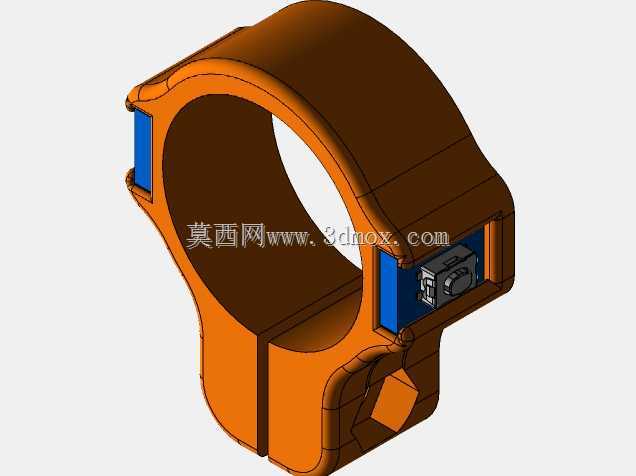

　　针对0402、0201这类小尺寸封装的元器件焊盘，也能精准控制锡膏涂覆量，避免锡量过多导致的连桥问题。结构上还预留了电机控制开关环的安装位，可通过扳机式开关控制挤出动作的启停，操作逻辑与常规手动胶枪保持一致，操作人员无需额外适应就能快速上手。内部走线的槽位做了防刮处理，所有棱角位置都做了圆角过渡，避免组装时刮伤导线绝缘层造成电路故障，电池仓的尺寸适配常规的18650锂电池组，无需定制专用异形电池，日常更换配件十分方便。针筒与主体连接的位置设计了定位止口，保证针筒轴线与推杆轴线的同轴度误差控制在0.1mm以内，避免推注过程中活塞偏磨导致的锡膏渗漏问题，前端出胶嘴的位置预留了通用鲁尔接头的安装空间，可根据作业需求更换不同口径的出胶针头，适配不同粘度的焊锡膏与不同大小的焊盘涂覆需求。整体结构没有采用复杂的一体化设计，所有易损部件都设计为可拆分的独立结构，比如推杆、推头、卡扣件这些容易磨损的部位，单独打印替换即可，无需更换整个装置主体，进一步降低了使用成本。
