笔式电动线性驱动执行器结构设计

　　这款笔式结构的线性驱动部件，是小负载直线往复位移场景里应用极广的执行单元，在民用智能家居、小型工业自动化工位、医疗护理辅具、户外休闲设备领域都有大量落地场景，比如智能家居里的电动升降桌腿、沙发靠背倾角调节、护理床的体位抬升机构、小型光伏板的角度微调支架、电动开窗器的动力输出单元，都能见到同结构产品的身影。从结构设计逻辑来看，这款执行器采用同轴式布局，驱动电机与伸缩推杆轴线平行排布，通过内置的减速齿轮组将电机的高转速低扭矩输出，转换为推杆的低转速高推力直线运动，相比垂直布局的蜗轮蜗杆式电动推杆，同轴结构的径向尺寸更紧凑，安装时占用的横向空间更小，适合安装空间狭长、对设备径向轮廓有严格限制的场景。从外形与安装边界来看，

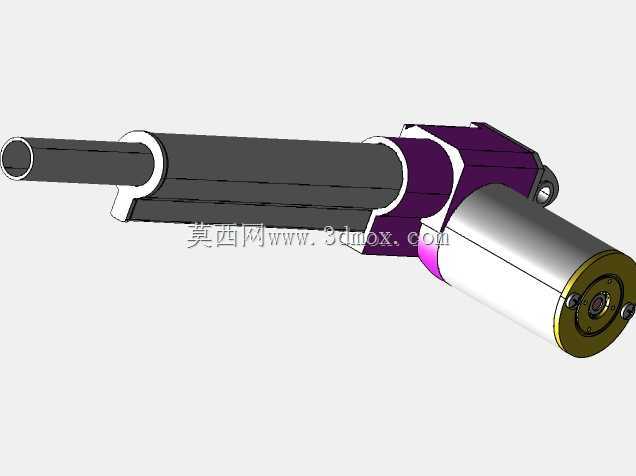

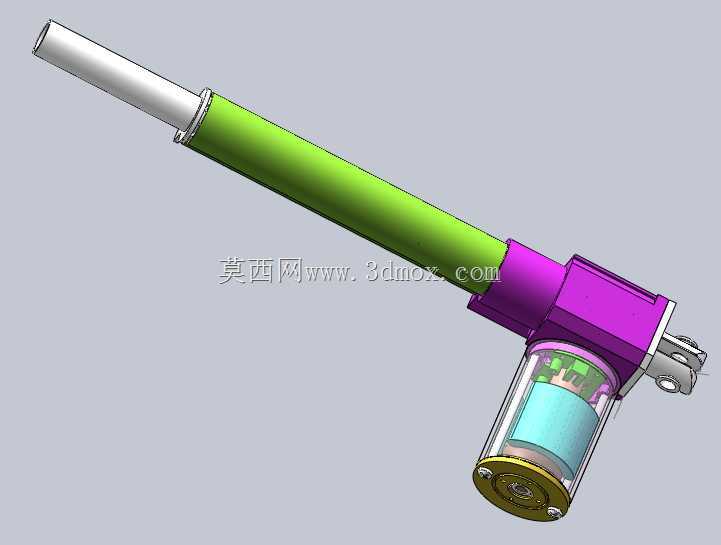

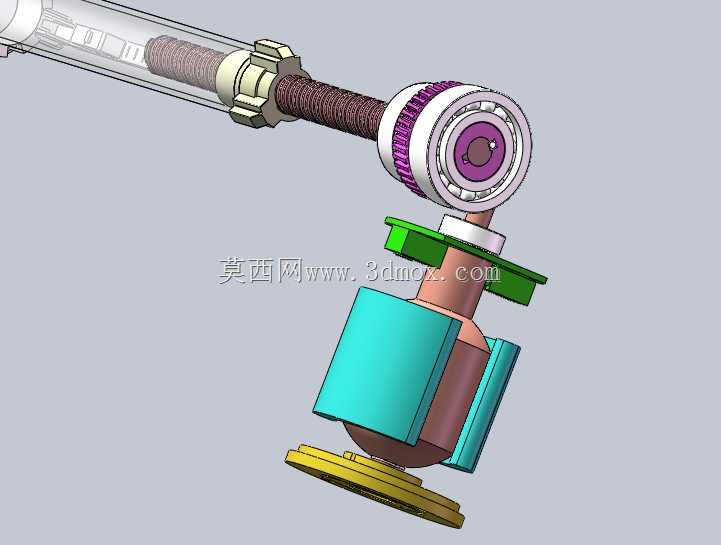

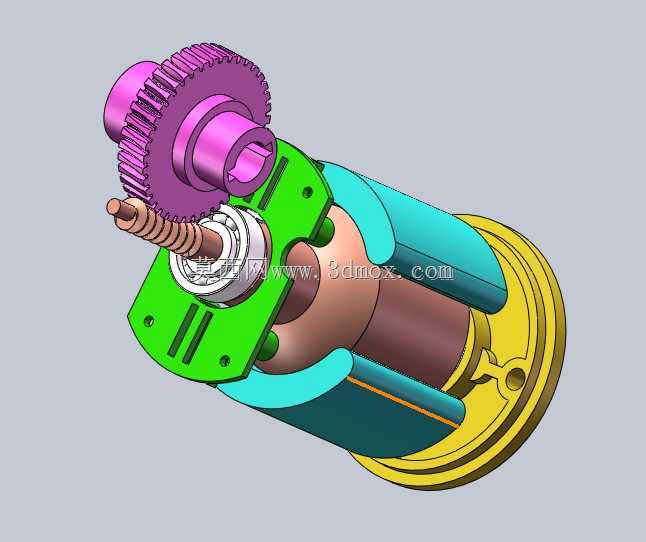

　　主体外壳采用分段式结构，电机段为圆柱型金属壳体，既可以保证电机运转时的散热效率，也能提升整体结构的抗扭强度，减速箱段采用多边形包覆结构，方便安装时的夹持定位，避免执行器运转过程中出现跟转问题；伸出的推杆为金属圆杆，表面做了硬化耐磨处理，伸出端预留了标准铰接安装孔，尾端同样设置铰接位，支持两端铰接的安装方式，能适配小幅度的安装角度偏差，降低安装面的加工精度要求。设计过程中严格遵循量产产品的实际尺寸公差，推杆的伸缩行程、缩回后的整体总长、伸出后的最大长度都匹配市面主流同规格产品的安装尺寸，做设备改型或者替换旧件时可以直接适配原有安装位，不需要额外调整机架结构。内部传动结构的设计充分考虑了运行可靠性，减速级采用多级齿轮传动，

　　齿轮啮合间隙控制在合理范围，既保证传动效率，也避免间隙过大导致的推杆窜动；推杆的导向段设置了耐磨导向环，能承受一定的径向偏载，避免推杆伸出较长时出现别卡问题，同时导向环采用自润滑材质，长期往复运行不需要额外加注润滑脂，降低后期维护成本。尾部的电机端预留了接线位，支持标准的低压直流供电，适配多数民用与小型工业设备的供电体系，电机尾部的端盖做了密封处理，能阻挡日常使用中的灰尘、溅水进入电机内部，提升复杂使用环境下的使用寿命。在实际选型应用中，这类小推力线性执行器的额定推力通常覆盖几百牛到上千牛区间，空载运行速度在每秒几毫米到十几毫米不等，完全满足轻负载直线调节的需求，相比气动、液压驱动的直线单元，这款电动执行器不需要配套气源、

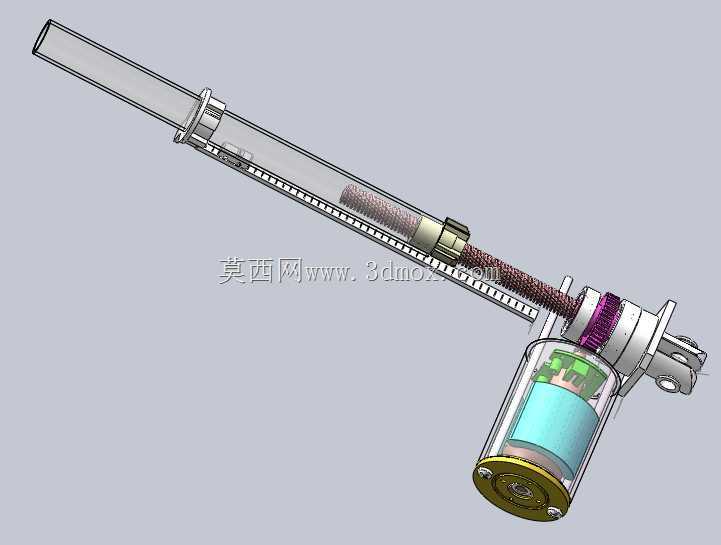

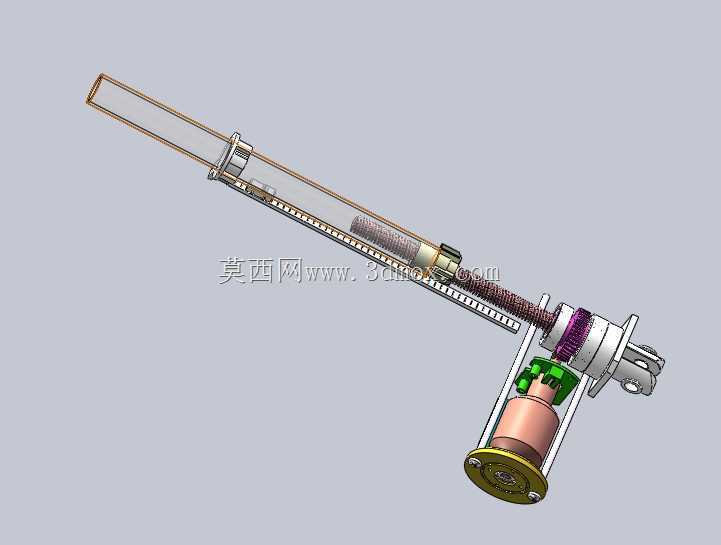

　　液压站等辅助设备，只需要接通对应电压的直流电源配合简单的控制开关就能实现伸缩动作，布线与安装难度极低，而且运行过程中噪音更低，不会出现气动元件的排气噪音或者液压系统的漏油问题，更适合室内、对环境清洁度有要求的使用场景。建模过程中对各个零件的装配关系做了完整还原，包括电机与减速箱的定位止口、齿轮的啮合位置、推杆与传动螺母的连接结构、外壳的卡扣与螺丝固定位都按照实际量产产品的结构做了复刻，没有做简化处理，不管是用来做设备整体装配的干涉检查，还是拆解学习线性执行器的内部传动逻辑，都能提供准确的结构参考。
