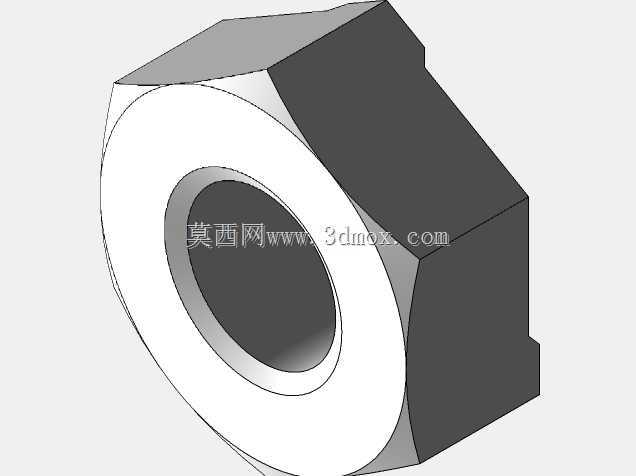

M8规格六角焊接定位紧固螺母结构

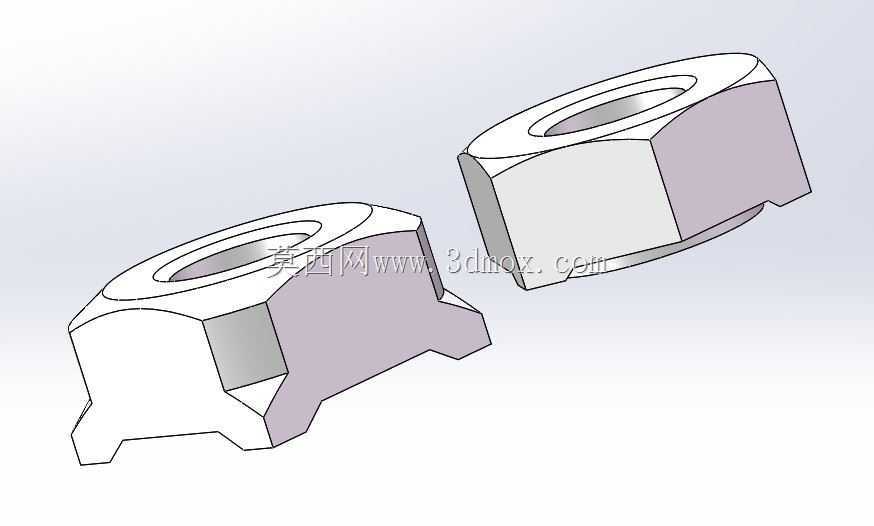

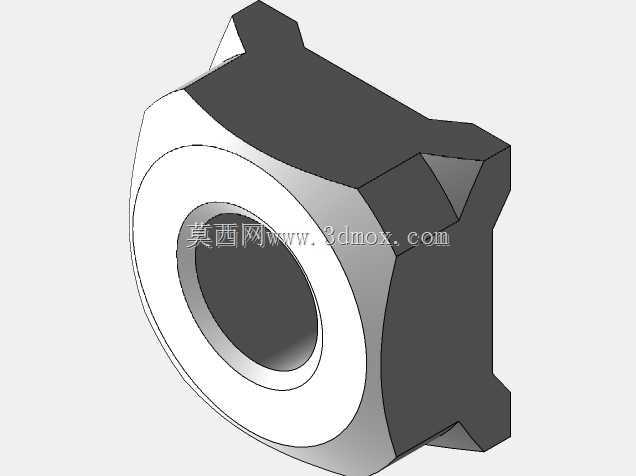

　　六角本体的对边尺寸参照普通M8六角螺母的通用尺寸做了适配，常规的13mm开口扳手、套筒都能直接用于后续的螺栓锁紧作业，不需要准备特殊的工装。本体底部的三个凸脚做了等角度分布，每个凸脚的突出高度控制在0.8mm-1mm，这个尺寸是经过多轮焊接工艺验证的：凸脚过高会导致焊接时熔深不足，螺母和板材之间存在缝隙，防腐处理时容易残留药液；凸脚过低则焊接时定位不稳，螺母容易在电极施压过程中偏移，导致螺纹孔和预冲孔不同心，后续螺栓无法顺利穿入。螺纹部分采用标准M8粗牙螺纹，螺纹公差带选6H，适配市面上绝大多数常规M8外螺纹紧固件，不管是普通六角螺栓、十字盘头螺栓还是内六角圆柱头螺栓，都能顺利啮合，不需要做额外的螺纹适配。在钣金机柜、汽车白车身、低压电气柜、家电金属壳体这类需要做螺纹嵌装的薄壁金属构件加工场景里，焊接螺母是解决薄板无法直接攻丝、螺纹连接强度不足问题的核心紧固件，这款M8规格的焊接螺母，就是针对厚度1.2mm-3mm的冷轧钢板、镀锌钢板焊接装配场景设计的专用连接构件。从实际装配的工况来看，这类螺母不需要在板材上加工沉孔或者复杂的定位结构，依靠本体自带的三个焊接凸脚就能完成预定位，凸点电阻焊过程中，凸脚在电流作用下快速熔接在板材表面，焊接后螺母和母材结合强度高，能承受8.8级螺栓对应的锁紧扭矩，不会出现普通压铆螺母在薄板上压装后拉脱、转位的问题。设计这款螺母的时候，首先要考虑的是焊接定位的便利性，

　　焊接面的平整度也做了严格控制，螺母和板材贴合的基准面平面度控制在0.1mm以内，避免焊接后螺母倾斜，导致螺栓锁紧时出现偏载，降低螺纹连接的疲劳强度。和方形焊接螺母相比，六角结构的焊接螺母在排布的时候更节省空间，在钣金件的边角位置、靠近折弯边的位置安装时，六角的切边结构能避开折弯R角，不需要预留过大的安装避让空间，这也是很多电气柜、汽车钣金件优先选六角焊接螺母的原因。实际选型的时候要注意，这款螺母的焊接凸脚是针对电阻凸焊工艺设计的，如果采用氩弧焊、二保焊等手工焊接工艺，需要调整焊接参数，避免热量过大导致螺母螺纹变形，焊接后要清理螺纹内的焊渣，防止螺栓拧入时出现卡滞。从安装边界来看，板材上的预冲孔直径推荐加工成8.2mm-8.5mm，

　　冲孔的毛刺方向要朝向螺母焊接侧，避免毛刺影响螺母和板材的贴合度；螺母中心到板材折弯边的最小距离要控制在10mm以上，给焊接电极留出足够的操作空间，避免电极和折弯边干涉。这款螺母的设计没有多余的结构，所有的外形尺寸都是围绕焊接可靠性、装配便利性做的优化，三个凸脚的位置刚好避开六角的棱边，焊接时电极压在螺母上端面的时候，压力能均匀传递到三个凸点上，保证每个焊点的熔深一致，不会出现某个焊点虚焊的问题。在做三维建模的时候，螺纹部分可以采用装饰螺纹线简化建模，不需要画出完整的牙型，减少装配体的文件体量，凸脚的根部要做R0.2的圆角过渡，避免焊接时应力集中，导致凸脚在熔接前被压溃。很多新手设计钣金件的时候容易忽略焊接螺母的安装空间，

　　把螺母位置设计得离侧壁太近，导致焊枪或者电极无法到位，实际生产时只能临时改孔或者采用其他连接方式，这款螺母的外形尺寸紧凑，在满足焊接强度的前提下尽可能缩小了本体的外接圆直径，能适配更多狭小空间的安装场景。另外，螺母上端面的倒角做了1×45°的引导结构，螺栓拧入的时候能自动对中，即使螺纹和螺栓存在小范围的同轴度偏差，也能顺利导入，降低装配时的对位难度。在防腐处理方面，这类螺母一般采用和母材一致的表面处理，焊接后整体做镀锌、喷塑或者电泳处理，因为焊接面是熔接结合，不存在缝隙，不会出现夹层腐蚀的问题，适合在户外柜体、汽车底盘这类有防腐要求的场景使用。和压铆螺母相比，焊接螺母的连接强度更高，能承受更大的振动载荷，在工程机械、商用车钣金这类振动较大的设备上，焊接螺母的连接可靠性远高于压铆螺母，不会因为长期振动出现松脱、转位的问题。
