斜置式线缆放置支架结构设计

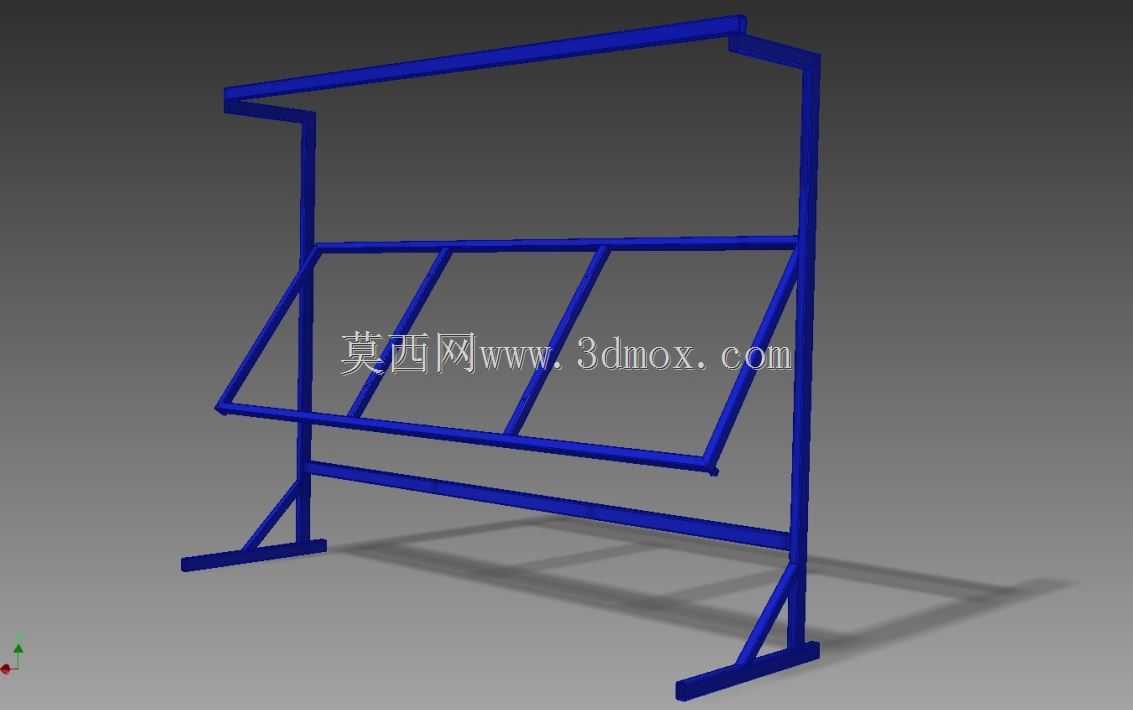

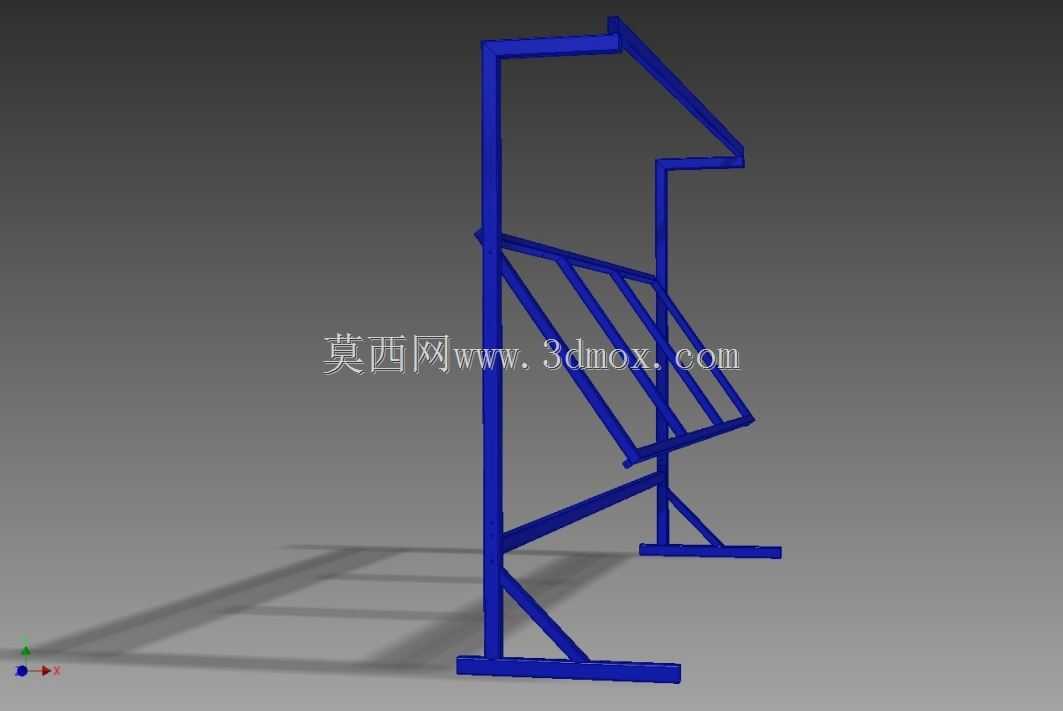

　　在车间线缆分装、线束预装配工位，这类斜置式支架是工位旁常用的物料承托器具，和普通水平置物架不同，它的承托面做了固定角度倾斜，作业人员取放成卷线缆、预装线束组件时不需要大幅度探身，站在工位操作侧就能直接拿到架上物料，能减少重复转身、抬手的无效动作，适配流水线旁的固定工位物料暂存需求。从结构组成来看，整个支架采用矩形管材做主体框架，底部是前后伸出的落地支脚，支脚和竖向主立柱之间加焊了斜向加强筋，避免支架受侧向推力时出现立柱根部变形，竖向立柱从底部一直延伸到顶部，顶部做了向前探出的遮挡板框架，既可以遮挡上方落尘，也能临时悬挂标识牌、作业指导书挂夹。中间的承托层做了三格分隔设计，每一格的边框都采用同规格矩形管弯折焊接成型，

　　分隔栏的间距刚好适配常规成卷线缆的摆放宽度，避免多卷线缆并排摆放时出现滚动、侧翻，承托层的倾斜角度经过实际工位验证，既不会因为角度过陡导致物料滑落，也不会因为角度太平让取放物料需要探身过远。设计这类支架的时候，首先要考虑的是工位的安装边界，支架的总宽度要适配工位旁的预留通道宽度，不能超出工位划线区域影响车间物流通道通行，底部支脚的前后伸出长度要经过抗倾覆验算，当架上放满满载线缆卷的时候，整个支架的重心要落在底部支脚的支撑面范围内，即使作业人员不小心倚靠支架前侧，也不会出现向前倾覆的风险。管材选型上，主立柱和底部支脚采用壁厚稍厚的矩形管，中间承托分隔栏可以采用稍薄的同截面管材，在保证整体结构强度的前提下控制整体自重，

　　方便后期根据工位调整需求移位。焊接工艺上，所有管材拼接位置都采用满焊处理，焊后打磨焊渣做表面喷塑处理，蓝色喷塑层既可以防锈，也和车间常规工位器具的配色统一，避免出现突兀的视觉干扰。顶部的遮挡板框架预留了板材安装孔位，后期可以根据需求加装薄钢板或者透明亚克力板，不需要额外钻孔改结构。支架的底部没有加装脚轮，是因为这类固定工位的物料架不需要频繁移动，落地式支脚直接接触地面的稳定性更好，不会因为脚轮锁止失效出现支架滑动，如果是需要跨工位流转的使用场景，也可以在支脚底部加装重载脚轮，原结构的支脚安装面预留了脚轮安装的螺栓孔位，不需要改动主体框架就能完成改装。实际使用中，这类支架除了放置成卷线缆，也可以承托预装完成的线束组件，

　　斜置的承托面能让线束自然靠在分隔栏上，避免线束过度弯折损伤内部线芯，相比水平放置的货架，斜置结构能让作业人员一眼看到所有摆放的物料规格，不需要翻找就能快速拿到需要的线缆卷，能有效提升工位的作业效率。结构设计时没有做复杂的可拆卸连接，全部采用焊接成型，是因为这类工位器具的使用场景固定，不需要频繁拆装，焊接结构的整体刚性更好，长期承重使用不会出现螺栓松动导致的框架晃动感，后期维护只需要检查表面喷塑层是否有脱落，补喷防锈即可，维护成本极低。支架的竖向立柱上预留了多个安装孔位，后期如果需要调整承托层的高度，或者增加额外的承托层，不需要切割原有框架，直接通过螺栓固定附加的承托托架就能完成改造，适配不同规格物料的存放需求。
