手动密集档案存储架结构设计

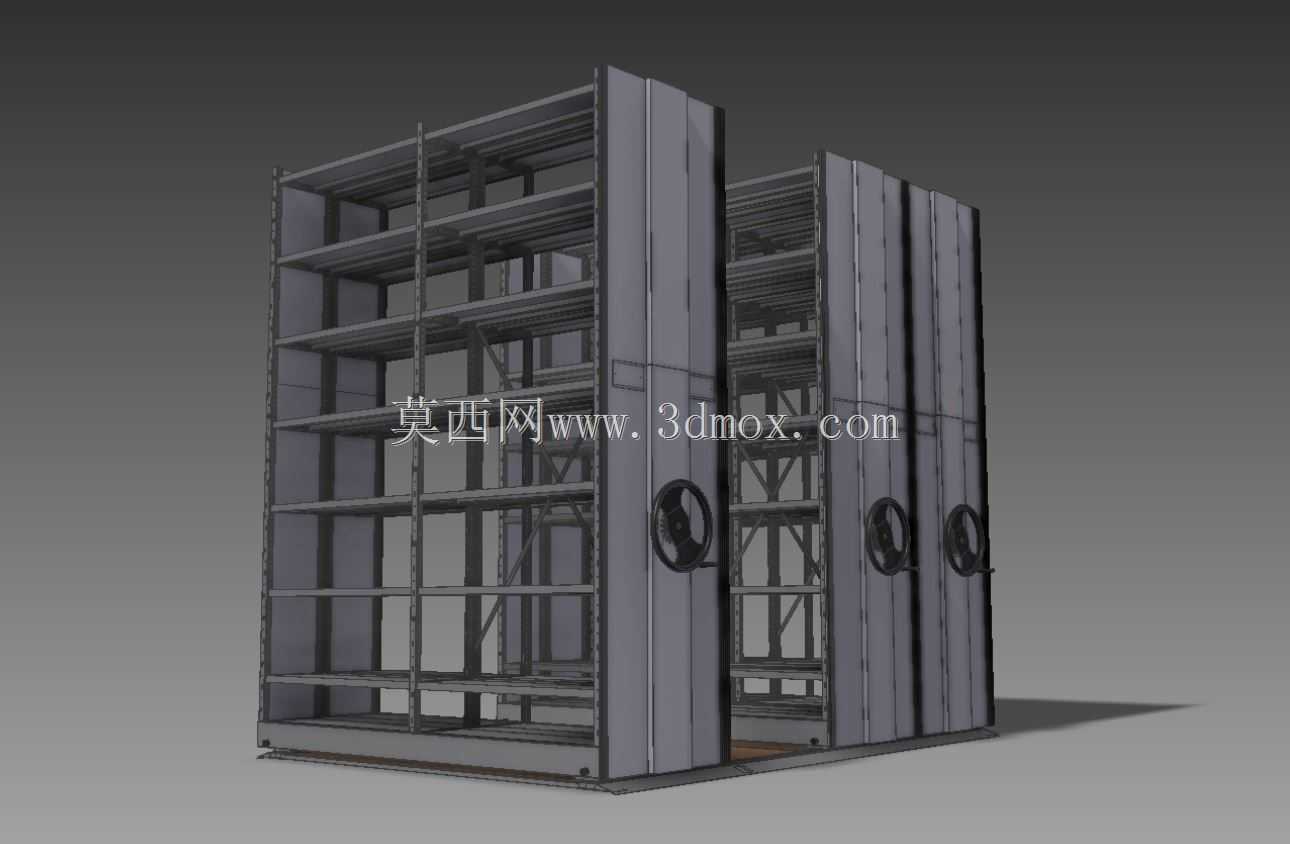

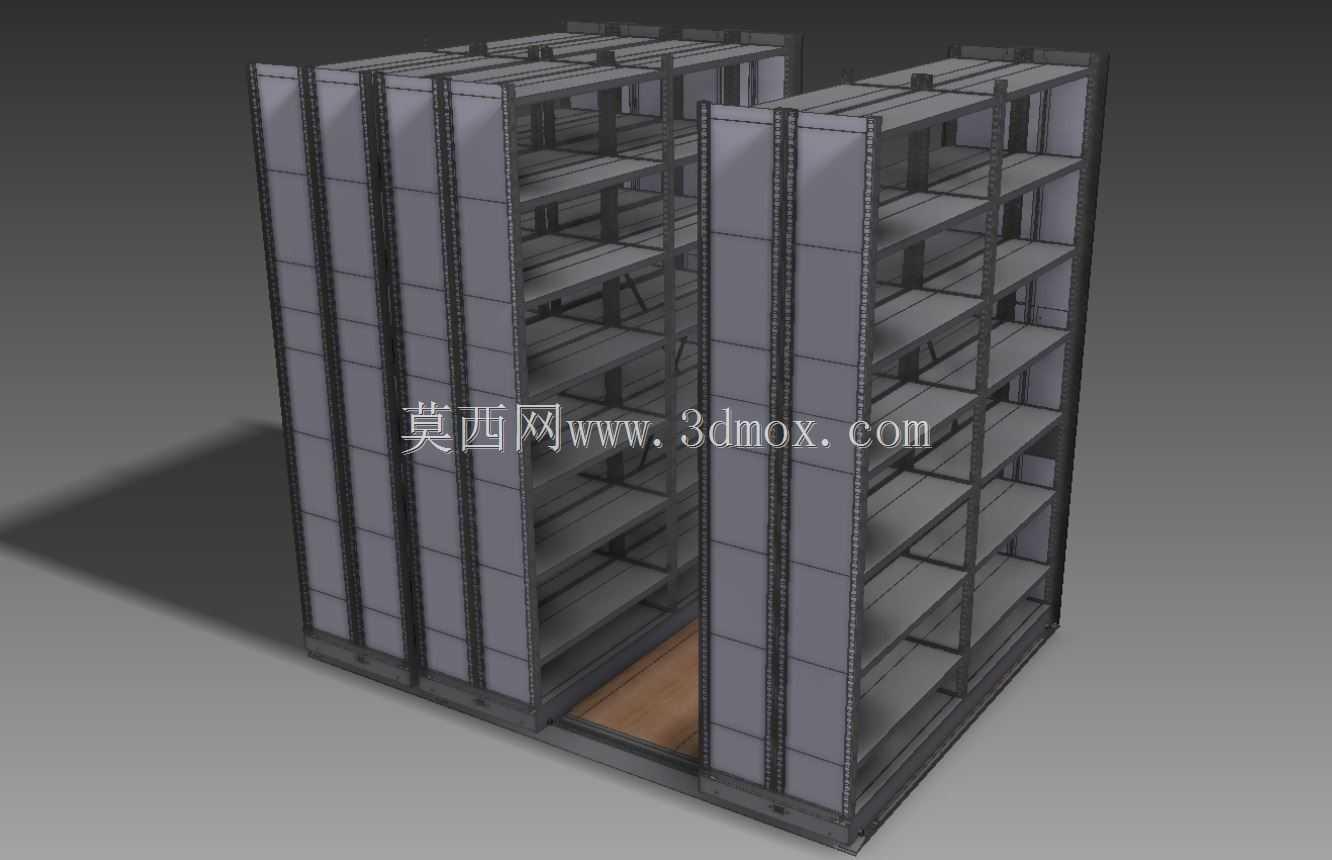

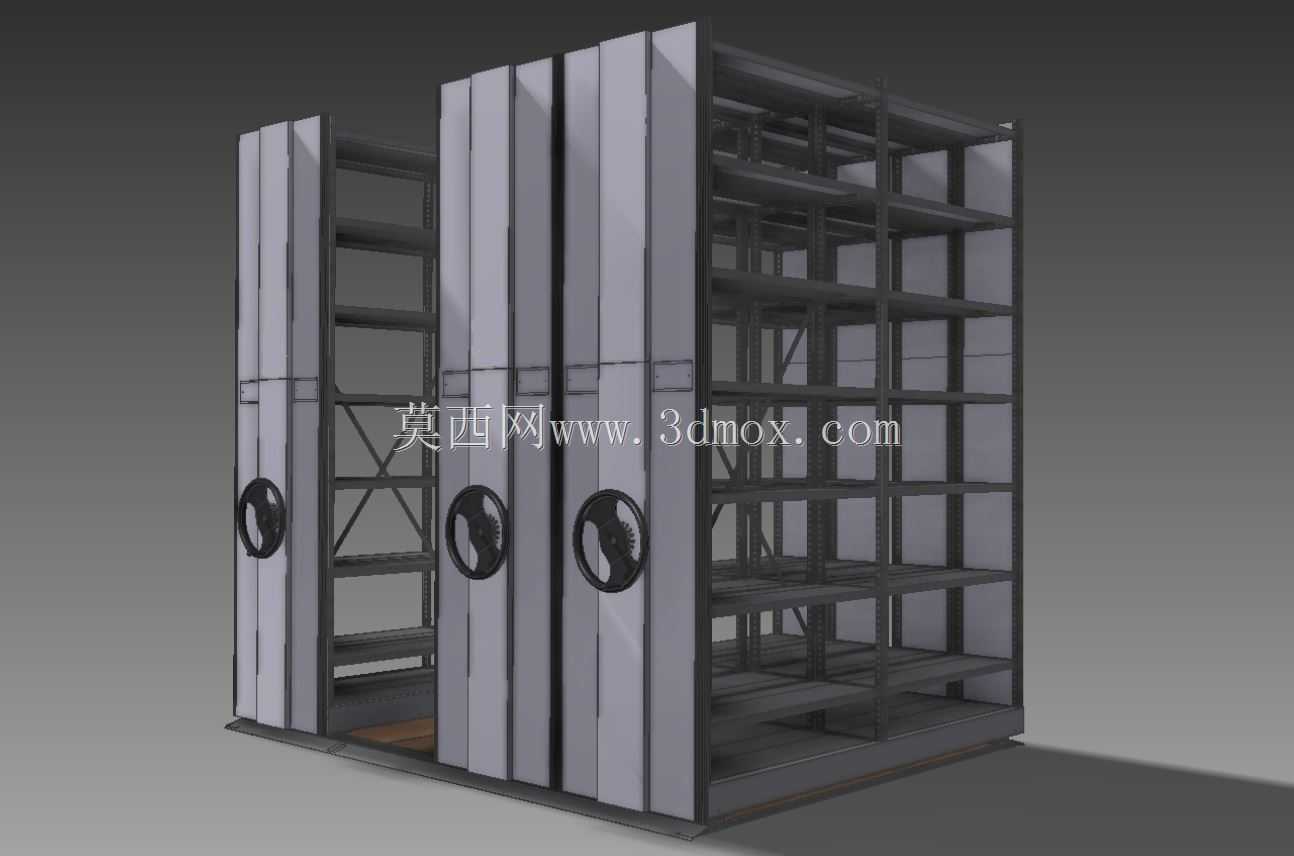

　　这款手动密集存储架主要面向档案库房、企事业单位资料室、博物馆藏品库房、医院病案室这类对空间利用率有较高要求的存储场景，相比传统固定单列货架，能将同等存储面积下的容量提升70%以上，仅预留一条人行通道即可完成所有架体的存取操作，在土地成本高企的当下，这类存储设备在存量建筑改造、新建档案库房项目中应用占比逐年提升。从结构设计逻辑来看，架体采用模块化拼装思路，单组架体由立柱、层板、侧面板、底盘、传动机构、防倒装置几个核心部分组成，立柱采用多折边冷弯型材，截面抗弯模量经过校核，单层层板在满负载状态下的扰度控制在1/1000以内，避免长期存放重物出现层板下弯变形的问题。侧面板采用分段式拼接结构，既可以遮挡内部存储的资料提升整洁度，

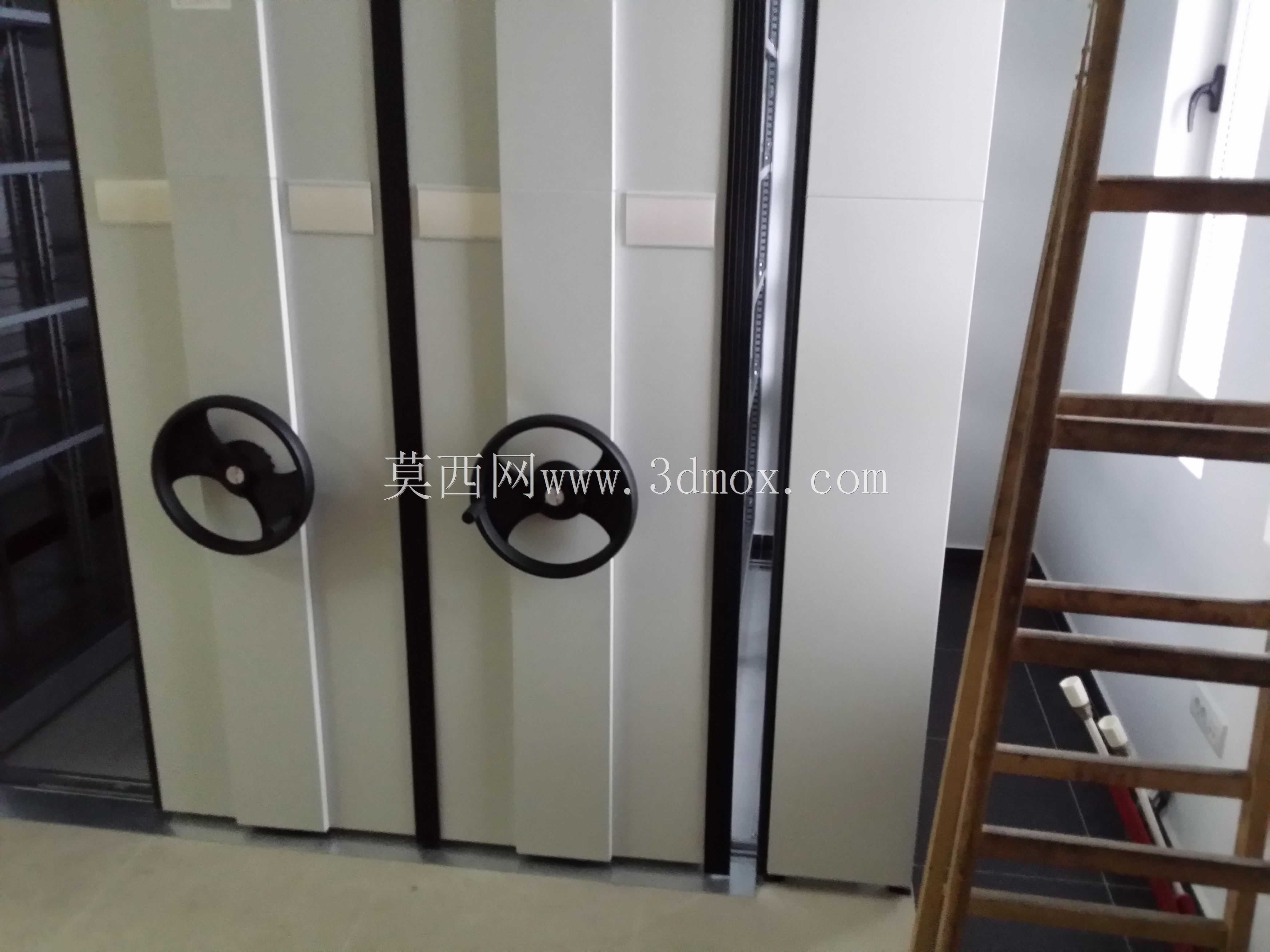

　　也能作为传动机构的防护外壳，避免人员操作时被转动的链轮、链条剐蹭。底盘部分是整个架体的承重基础，采用分段焊接后整体组装的工艺，底部安装有重载型滚轮，匹配地面铺设的专用轨道，滚轮采用轴承钢材质，转动阻力小，长期使用不会出现轮面偏磨导致的架体卡滞问题。手摇传动机构布置在架体侧面板的中下部位置，操作高度符合人体工程学要求，操作人员站立状态下无需弯腰即可完成摇动手轮的操作，传动链采用三级减速结构，摇动手轮的输入力经过链轮、传动轴传递到底部滚轮，手轮转动一圈对应的架体移动距离经过优化，既不会因为传动比过小导致摇动手感沉重，也不会因为传动比过大导致架体移动速度过慢影响操作效率。架体之间设置有缓冲密封胶条，当多列架体完全并拢时，

　　胶条被压紧实现架体间的密封，能有效阻挡灰尘进入架体内部，对存储的纸质档案、织物类藏品起到防尘保护作用，同时每列架体都配备有独立的制动锁止装置，当人员进入架体间的通道作业时，可以将对应架体锁止，避免外部人员误操作摇动手轮导致架体移动引发挤伤事故。顶部设置有防倾倒限位装置，与库房顶部的导向轨配合，即使架体满载状态下快速移动，也不会出现侧翻风险，架体的安装边界需要提前在地面铺设水平度误差不超过2mm/m的轨道，轨道两端设置有限位挡块，防止架体移动超出行程脱轨，单组标准架体的宽度通常在900mm左右，深度在560mm左右，单节高度根据库房净高可在2200mm到2600mm区间调整，层板间距可根据存放物品的高度自由调节，

　　无需额外工具即可完成层板的拆装移位，适配不同规格的档案盒、卷宗、藏品的存储需求。在实际选型应用中，需要根据库房的实际长宽尺寸排布架体列数，预留的通道宽度控制在800mm到1000mm之间，满足人员通行及资料搬运的空间要求，同时要核算地面的承重能力，密集架满载状态下的地面荷载通常需要达到500kg/㎡以上，避免长期负载导致地面沉降引发架体倾斜。设计过程中对传动部件的维护便利性也做了充分考量，侧面板预留有可拆卸的检修口，无需拆解整个架体即可完成链条张紧度调整、轴承润滑等日常维护作业，所有钢制零部件表面都经过酸洗磷化后静电喷塑处理，涂层附着力达到一级标准，长期使用不会出现涂层脱落、生锈的问题，适配库房内相对干燥的存储环境。
