弹簧式三角支撑锁止机构结构设计

　　日常做户外便携设备、折叠工装的结构设计时，这类带弹簧复位的三角支撑锁止件是很常用的功能构件，很多人做选型或者建模时容易忽略安装边界和受力匹配的细节，最后做出来的样件要么卡滞要么锁止失效。先从实际应用场景说，这类构件最常出现在折叠工作台的侧边支撑、便携梯的单侧锁止撑杆、小型户外设备的展开支腿、特种车辆舱门的侧撑定位结构上，核心作用是在构件展开到预设角度后自动卡入锁止位，承受对应方向的静载荷，需要收起时只要扳动解锁压块就能压缩弹簧完成复位，不需要额外的插销或者紧固件辅助固定。

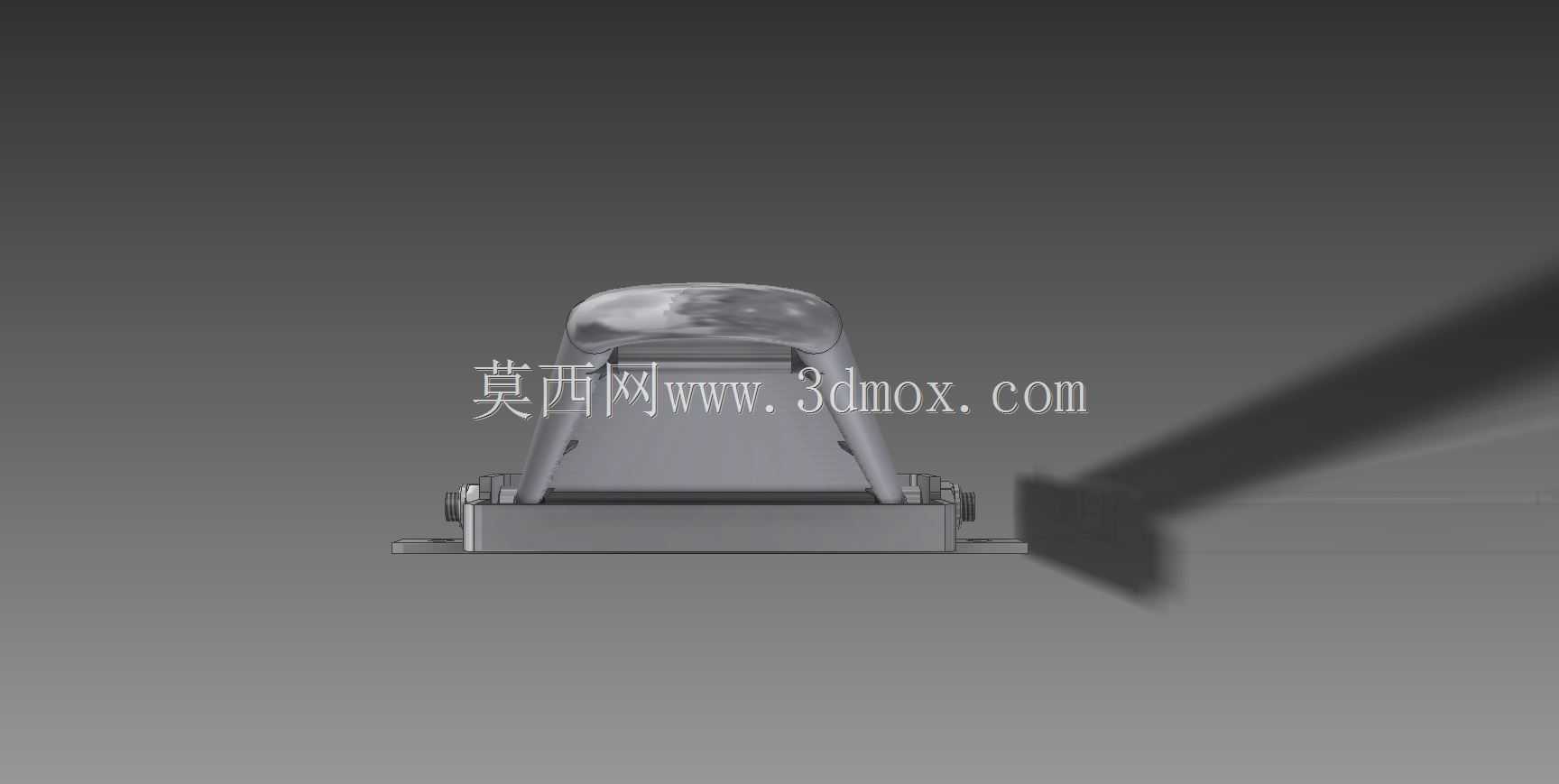

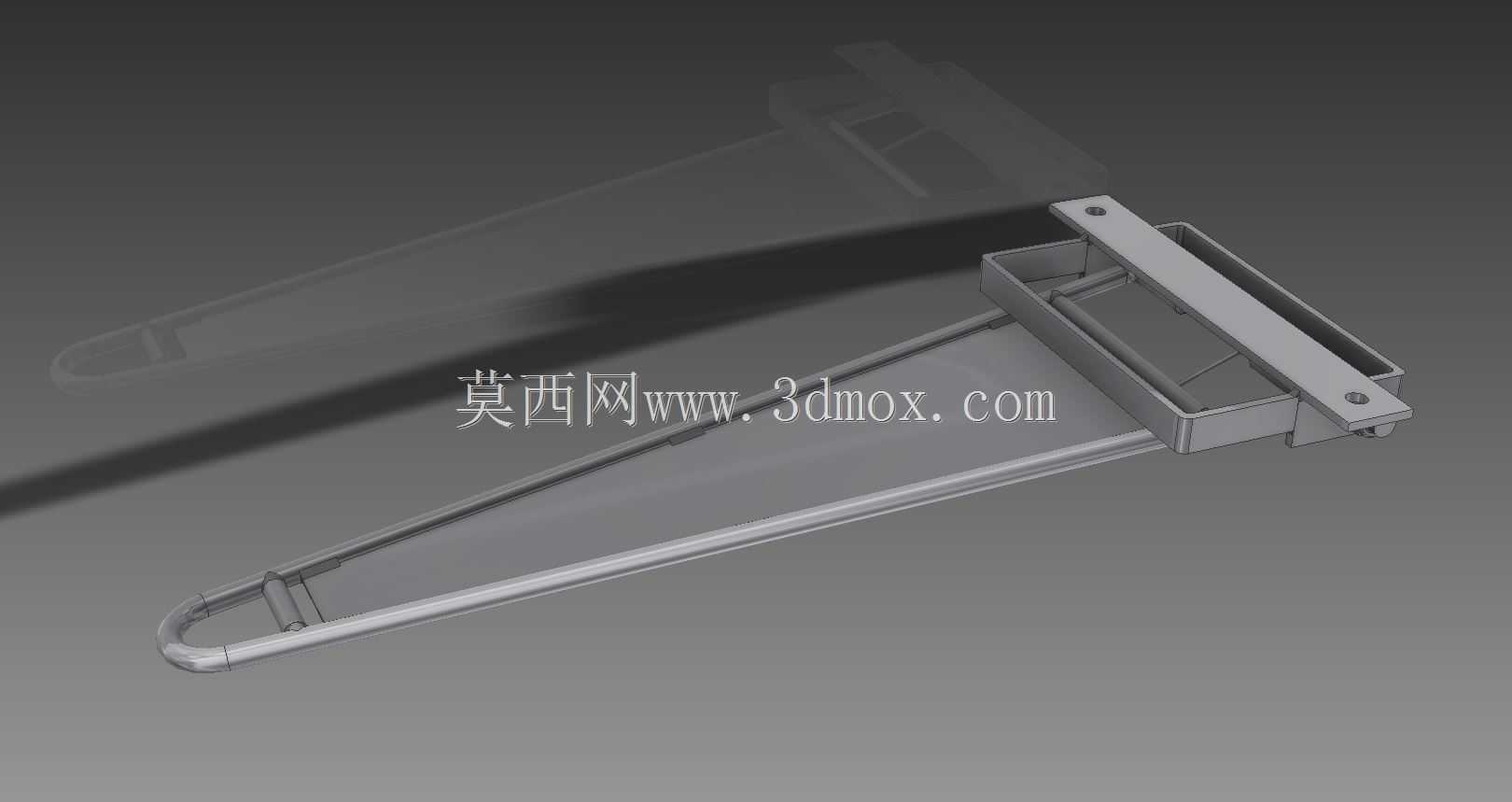

　　从功能特性上拆解，整个构件的核心受力件是三角型的主撑板，采用三角结构不是为了造型好看，是因为展开状态下斜向的撑板会同时承受垂直向下的载荷和侧向的倾覆力矩，三角形的封闭结构能把两个方向的力直接传导到底部的安装基座上，不会出现单根直撑杆容易发生的压杆失稳问题。主撑板顶端做了卷边的挂耳结构，这个挂耳是和被支撑构件上的固定销配合的，展开时挂耳直接卡入销位，不需要额外的连接件，卷边的圆弧处理是为了减少卡入时的摩擦阻力，避免长期使用后销位出现磨损台阶导致卡滞。

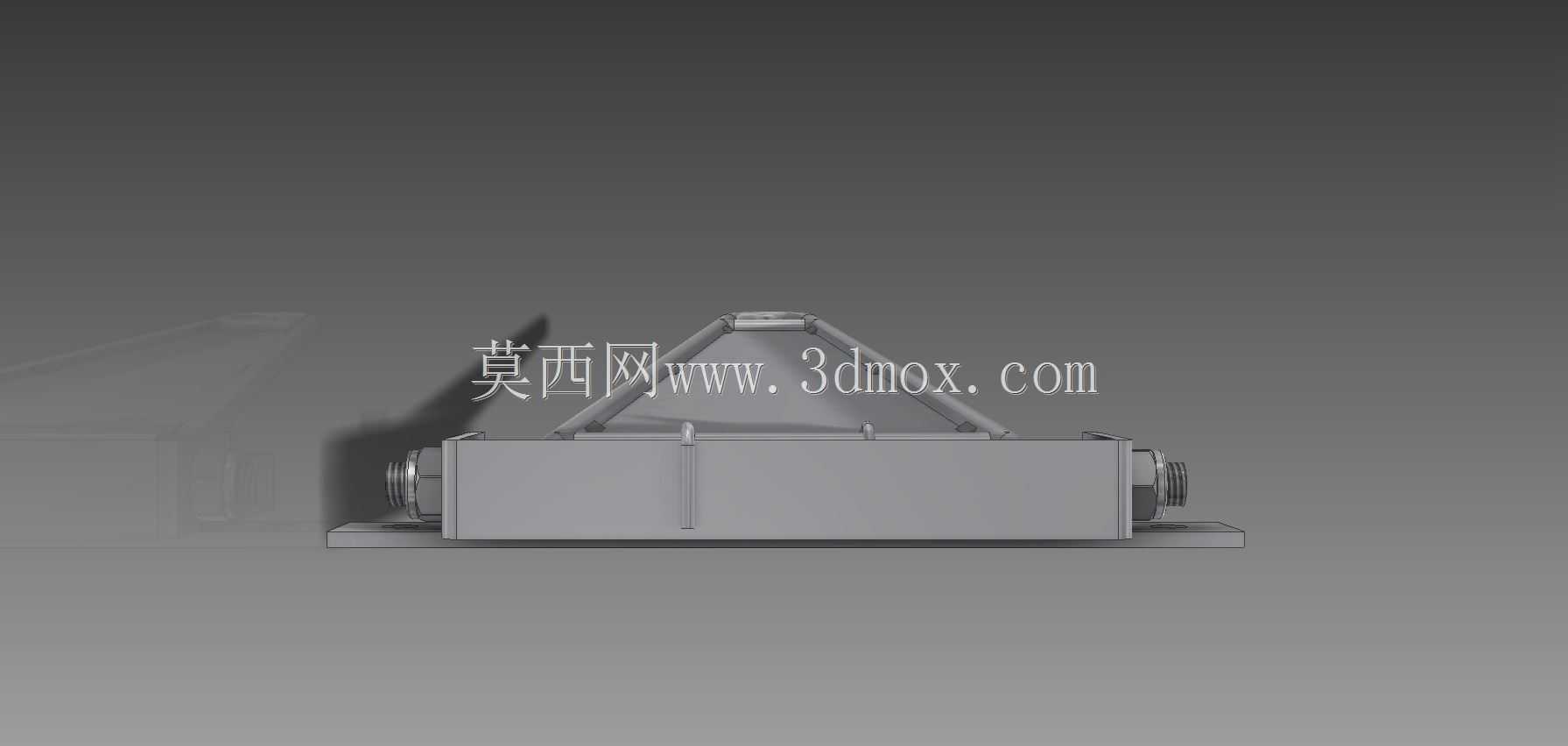

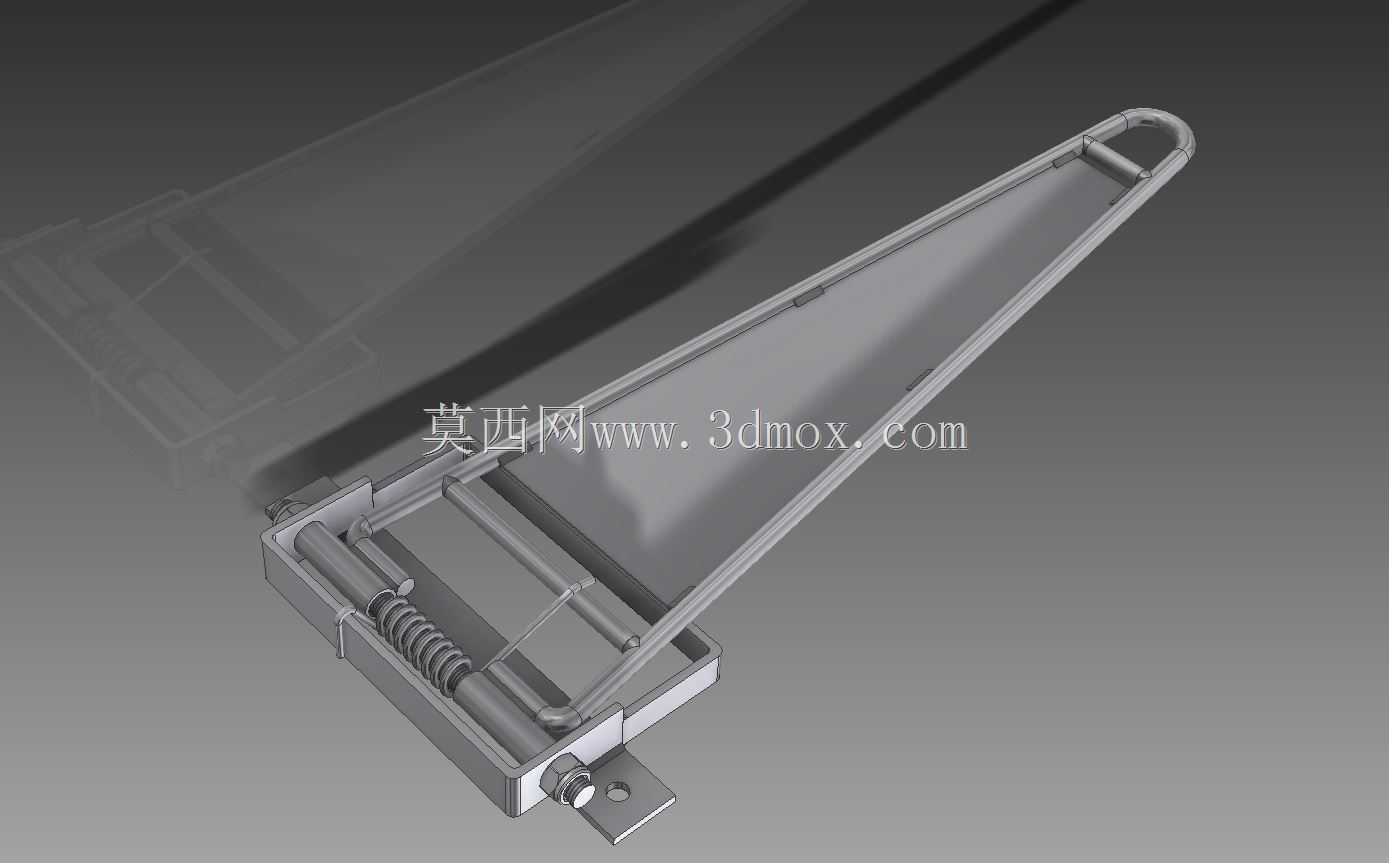

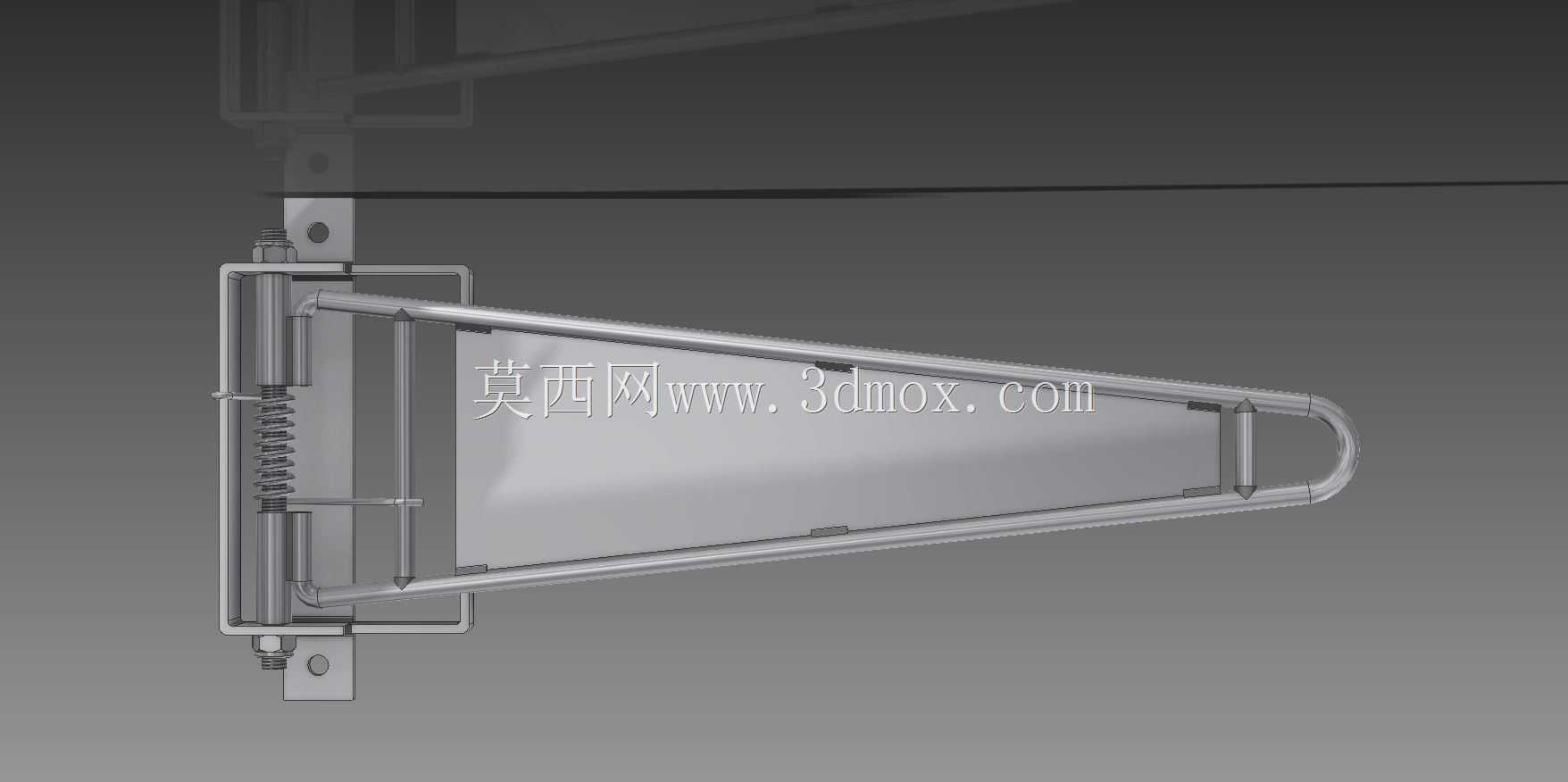

　　再看锁止核心的弹簧组件，这里用的是圆柱螺旋压缩弹簧，安装在基座的两个导向轴之间，弹簧的预压量是设计时的关键参数，预压量太小的话，锁止块在受到振动时容易自行滑脱，预压量太大又会导致解锁需要的按压力过大，操作手感差，实际设计时一般会按照承受额定载荷下1.5倍的安全系数来计算弹簧的预紧力，保证在常规设备振动工况下不会出现意外解锁。锁止块的端面做了15度的导向斜角，这个角度是配合主撑板展开时的运动轨迹设计的，主撑板绕底部转轴转动到接近锁止位时，撑板的侧边会先接触到这个斜角，自动把锁止块压回，压缩弹簧，等到撑板完全到位，锁止块在弹簧力作用下弹出，刚好卡在撑板预设的卡槽里，整个锁止过程不需要额外操作，只要把撑板扳到位就会自动锁死。

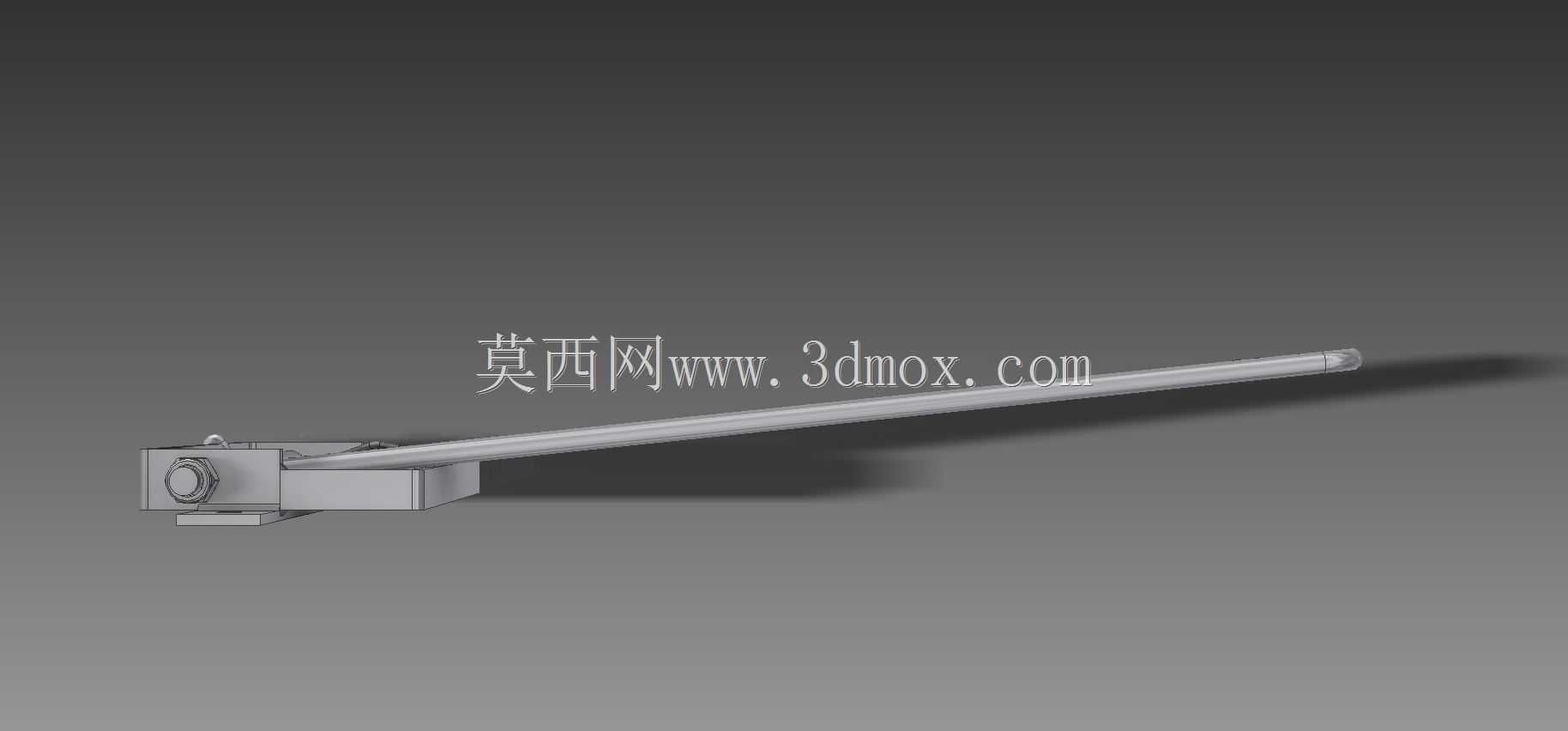

　　设计思路上，整个构件采用的是全金属钣金切削结合焊接的工艺路线，主撑板用的是等厚度的冷轧钢板，侧边做了翻边处理，一方面是提高薄板的结构刚度，避免大载荷下出现板面弯折，另一方面翻边形成的导向边能在转动过程中卡在基座的导向槽里，限制撑板的侧向窜动，减少转动时的晃动量。底部的安装基座做了两个带安装孔的固定耳，安装孔是长圆孔设计，这是考虑到实际安装时的装配公差，允许安装位置有1-2mm的调整量，避免因为机架焊接误差导致撑板转动卡滞。

　　说下外形尺寸和安装边界的设计要点，整个构件展开后的总长度是根据支撑高度来定的，常规适配300-500mm支撑高度的版本，主撑板的长度一般在280-480mm之间，基座的安装宽度控制在60mm以内，不会占用过多的安装空间。安装时需要注意三个位置的边界：首先是底部基座的安装面必须和被支撑构件的转动轴保持平行，偏差不能超过0.5度，不然撑板转动时会出现别劲的情况，长期使用会磨损转轴；其次是顶端挂耳配合的固定销，轴线必须和底部转轴平行，销的直径要和挂耳的卷边内径保持0.2-0.3mm的间隙，间隙太小容易进灰卡滞，间隙太大又会出现锁止后的松旷量；最后是解锁压块的操作空间，在锁止块对应的外侧位置必须预留至少20mm的手指操作空间，不能被其他结构件挡住，不然需要解锁时没法顺利按压锁止块。

　　很多新手建模的时候容易忽略弹簧的导向结构，直接把弹簧套在光轴上，实际使用时弹簧受压容易出现侧弯，弹出后卡滞在导向轴和基座的缝隙里，所以这个结构里在弹簧的两端都加了薄的弹簧导套，导套和导向轴之间是间隙配合，弹簧压缩时导套会沿着轴滑动，完全限制弹簧的侧向变形，保证弹簧始终沿着轴向施力。另外主撑板上的卡槽位置是经过受力计算的，卡槽的深度不能超过撑板厚度的三分之一，太深会削弱撑板的结构强度，太浅又会导致锁止块的卡入量不足，受冲击时容易滑脱，卡槽的侧边做了圆角处理，避免应力集中，长期受交变载荷时不会在卡槽位置出现裂纹。

　　实际做选型适配的时候，还要根据使用场景的载荷大小调整板材厚度，比如用于小型设备舱门支撑的版本，用2mm厚的冷轧钢板就足够，要是用于折叠工作台或者便携梯的支撑，就要把板材厚度提升到3-4mm，同时对应加大弹簧的线径，保证锁止力足够。整个构件的所有转动配合面都预留了润滑脂的存储槽，长期户外使用时可以填充低温润滑脂，减少雨水灰尘进入配合间隙导致的锈蚀卡滞，适应不同的工况环境。
