重载双夹板式铰接连接支座结构

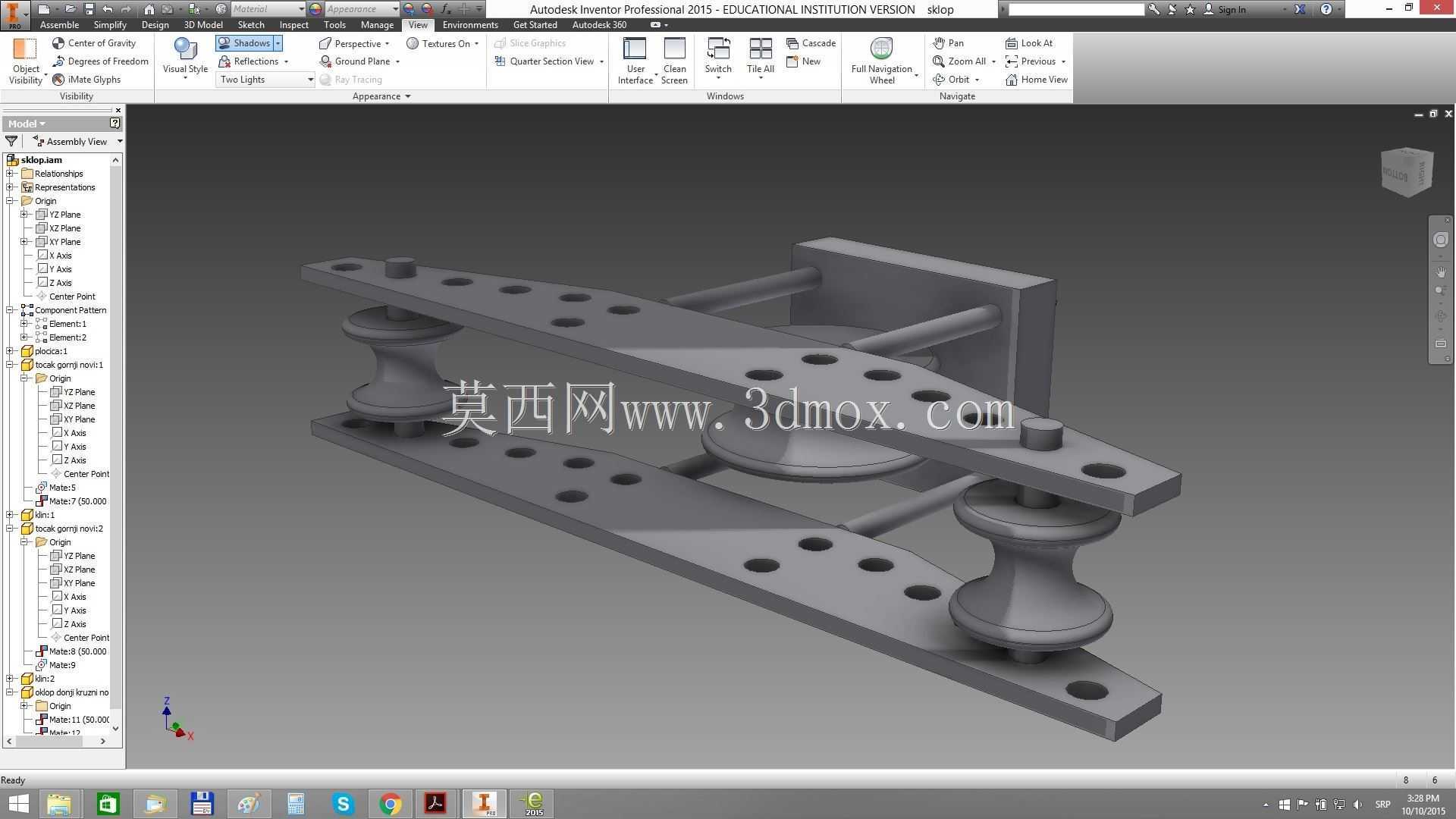

　　在重型输送线、物料搬运设备、大型工装夹具的铰接传动部位，这类双夹板式铰接支座是承担载荷传递、实现相对转动的核心受力构件，日常工况中需要同时承受径向载荷、轴向窜动力以及设备启停、变载过程中的冲击载荷，对结构的刚度、铰接间隙控制、安装定位精度都有明确的工程要求。从结构设计逻辑来看，该构件采用对称双夹板作为主体承载框架，两块平行布置的长夹板上预制了多组等距排布的铰接销孔，可根据实际安装的跨距需求选择对应孔位穿装铰接销轴，适配不同摆角范围、不同连接点位的铰接需求，避免了单夹板结构单侧受力易变形、销轴受弯应力集中的问题。夹板之间设置的两组带轴颈的滚轮式铰接副，既可以作为相邻构件转动的铰接支点，也可在部分直线往复运动机构中作为导向滚轮使用，

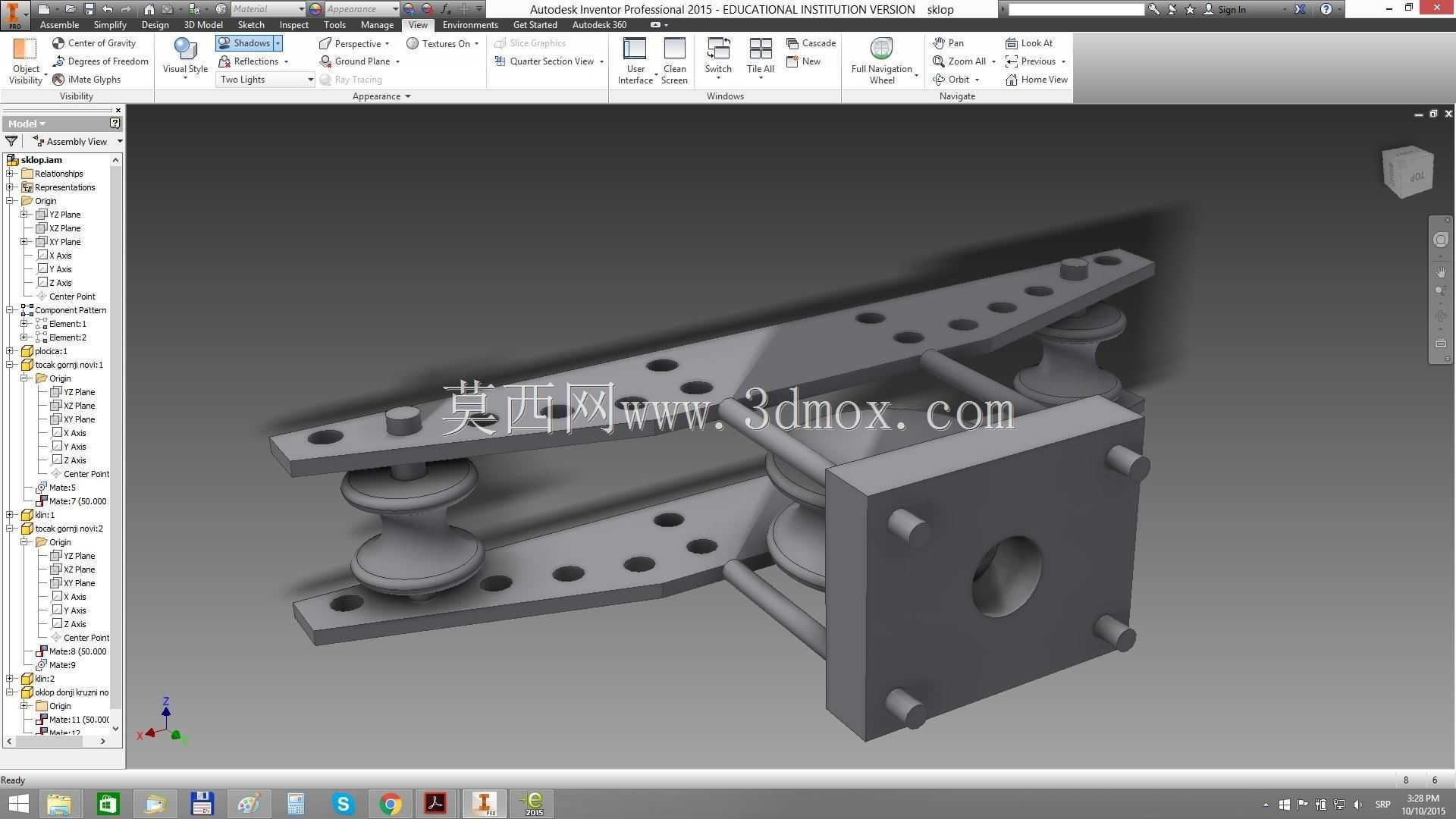

　　沿配套导轨面滚动实现低摩擦的直线位移，兼顾铰接与导向的双重功能。构件端部的方形安装法兰是整个支座与设备主体机架连接的定位基准，法兰端面加工有四个均布的凸台定位柱，穿装连接螺栓时可先通过定位柱与机架上的预制定位孔完成预定位，避免螺栓紧固过程中支座出现偏移，保证铰接中心与设备设计的回转中心重合；法兰中心预留的通孔可用于穿装传动轴、布设润滑管路或者作为定位销的过孔，适配不同安装场景的配套需求。从安装边界来看，方形法兰的边长尺寸适配常规型材机架的安装面宽度，夹板的长度方向延伸尺寸覆盖了常用铰接点位的调节范围，整体结构的外轮廓没有突出的尖锐棱角，安装后不会与周边运动构件产生运动干涉。设计过程中针对铰接部位的受力特点，

　　在夹板的销孔周边做了局部加厚处理，避免长期受交变载荷作用出现孔位椭圆变形、销轴松旷的问题；夹板与端部法兰之间设置了两组横向连接肋板，将夹板承受的载荷均匀传递到法兰安装面，减少焊接或一体成型过程中的应力集中，提升整体结构的抗疲劳性能。在实际工程应用中，这类铰接支座常被用在带式输送机的张紧装置铰接部位、大型工装夹具的翻转机构支点、起重设备的臂架连接铰接点，相比单耳式铰接支座，双夹板结构的受力对称性更好，同等载荷下可以选用更小直径的铰接销轴，降低整体结构的重量；多预留孔位的设计也给现场安装调试留出了足够的调节余量，不需要额外加工定制连接孔位，缩短设备的装配调试周期。针对铰接部位的润滑需求，滚轮式铰接副的轴颈位置预留了润滑脂加注通道，日常维护时可直接通过注油嘴加注润滑脂，减少铰接副的磨损，延长构件的使用寿命；所有孔位的加工精度按照IT7级公差控制，保证销轴穿装后转动灵活无卡滞，同时铰接间隙控制在合理范围，避免设备运行过程中出现过大的冲击异响。
