车间环形移动生产输送作业线结构

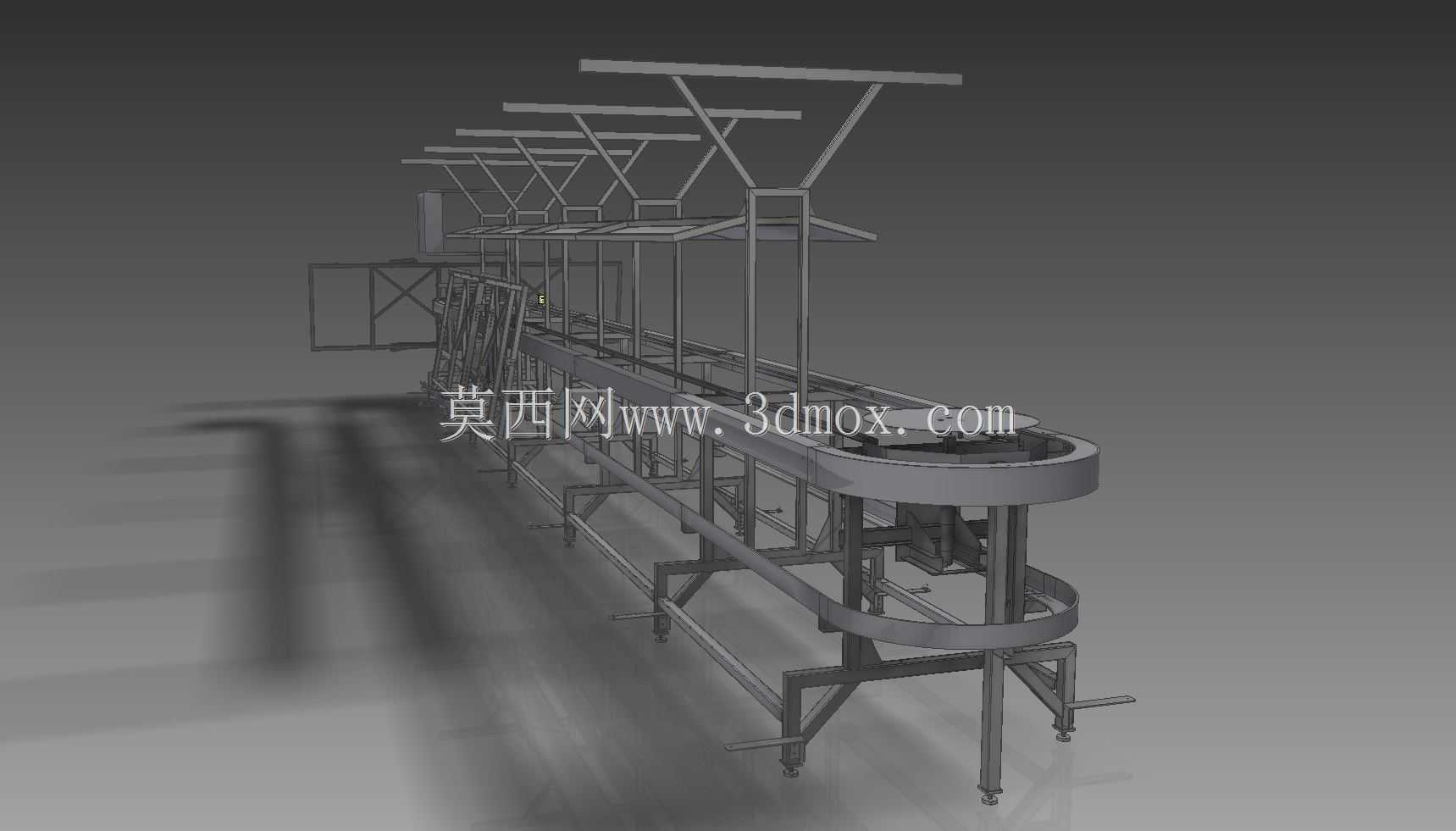

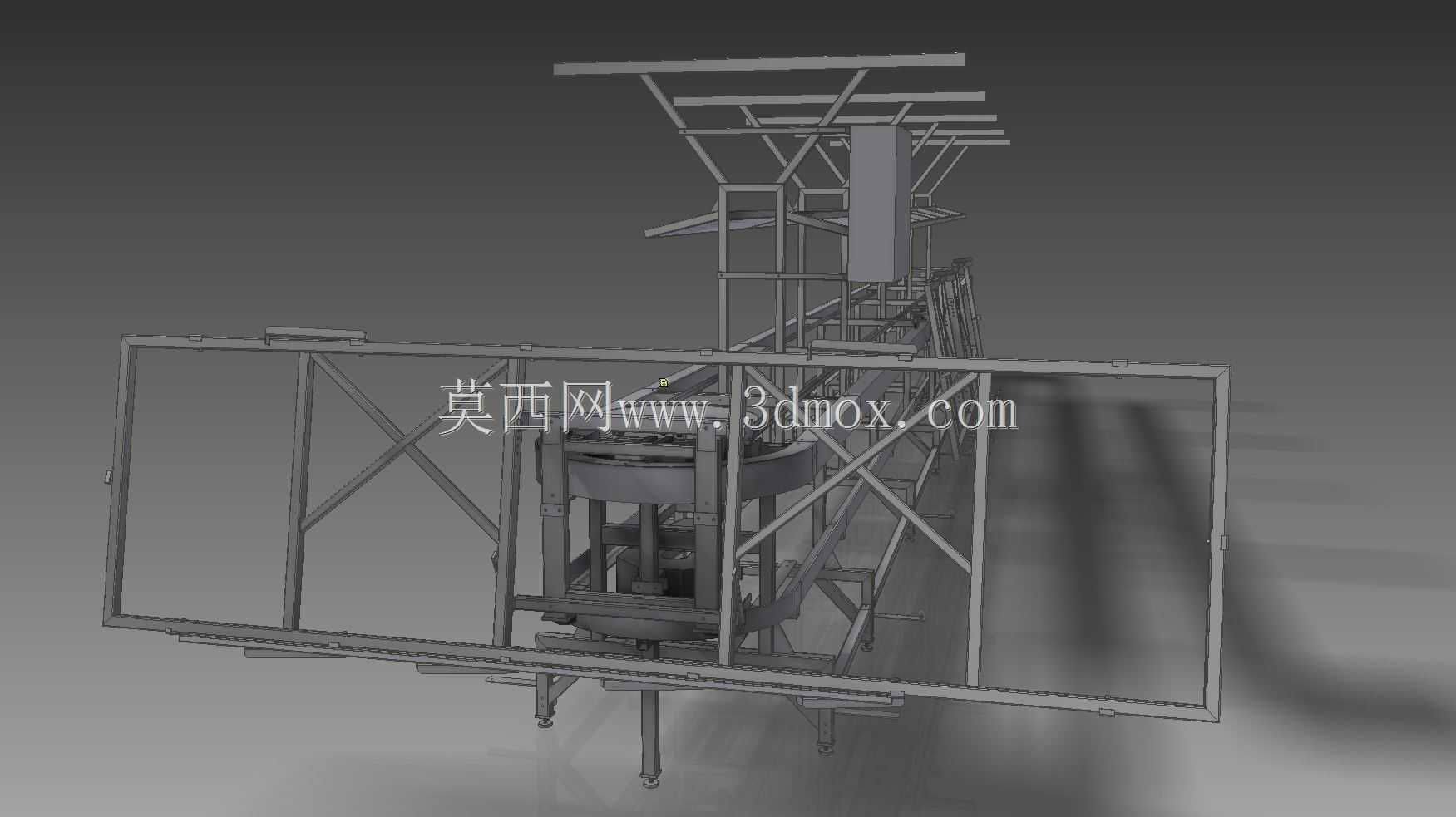

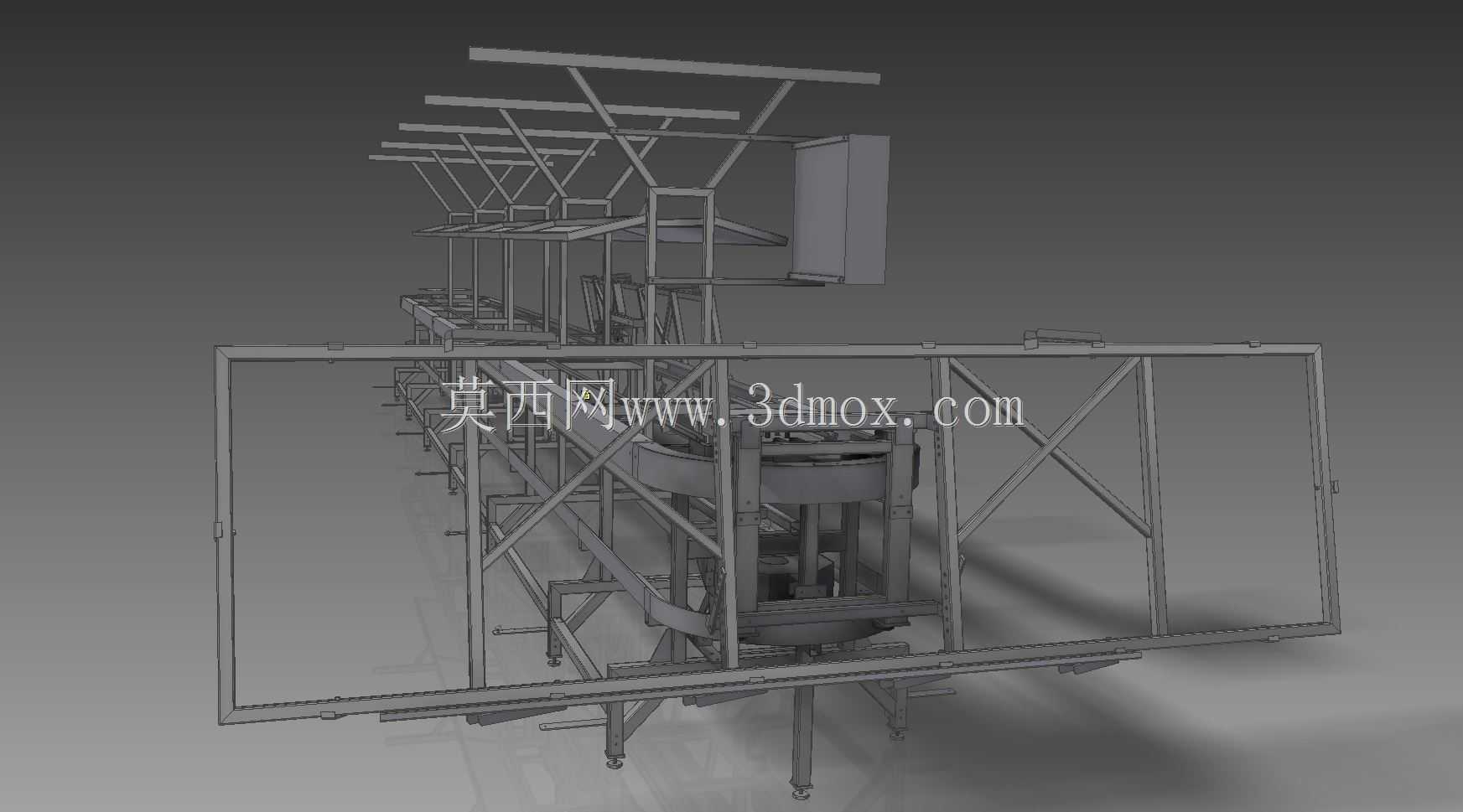

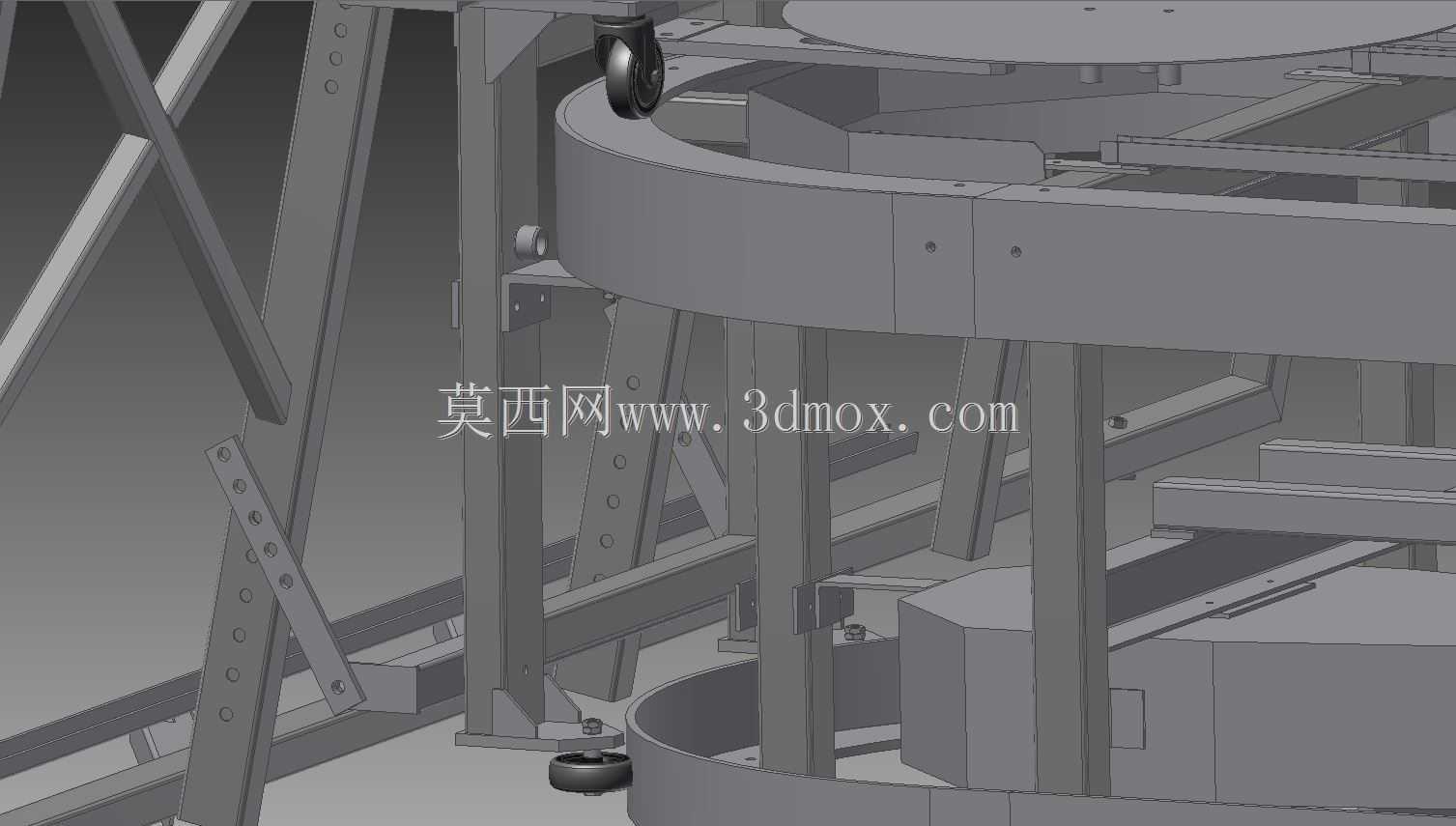

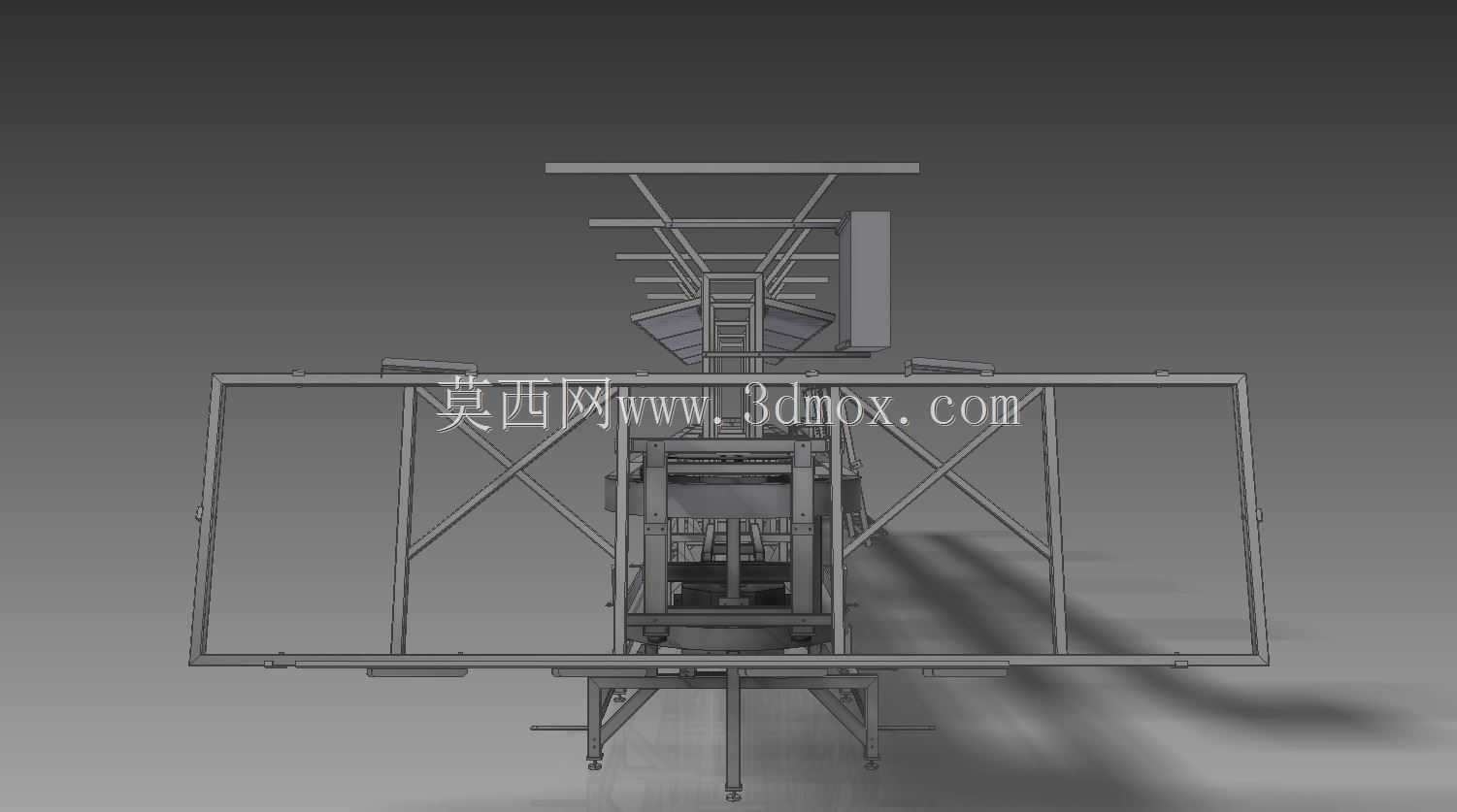

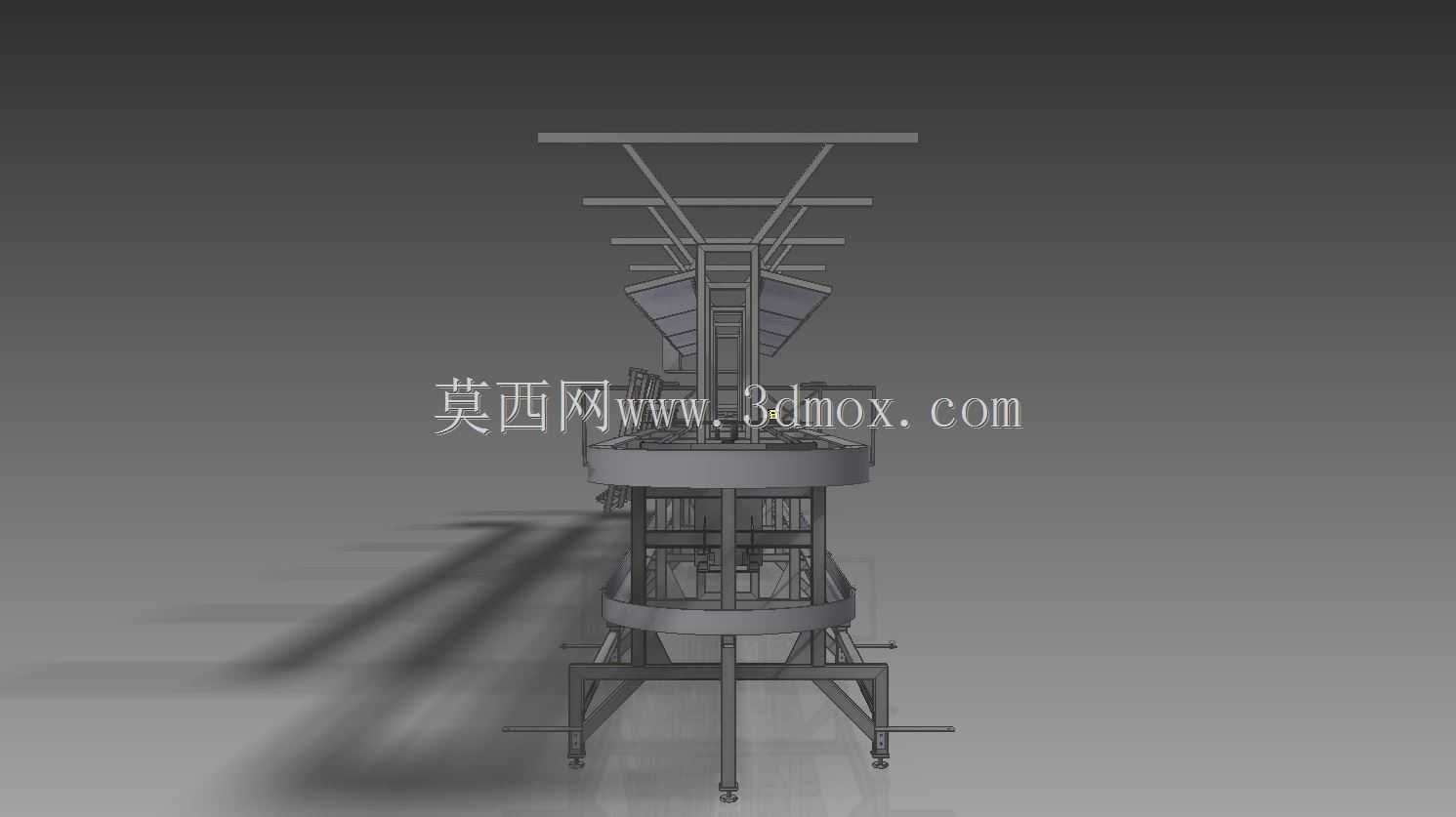

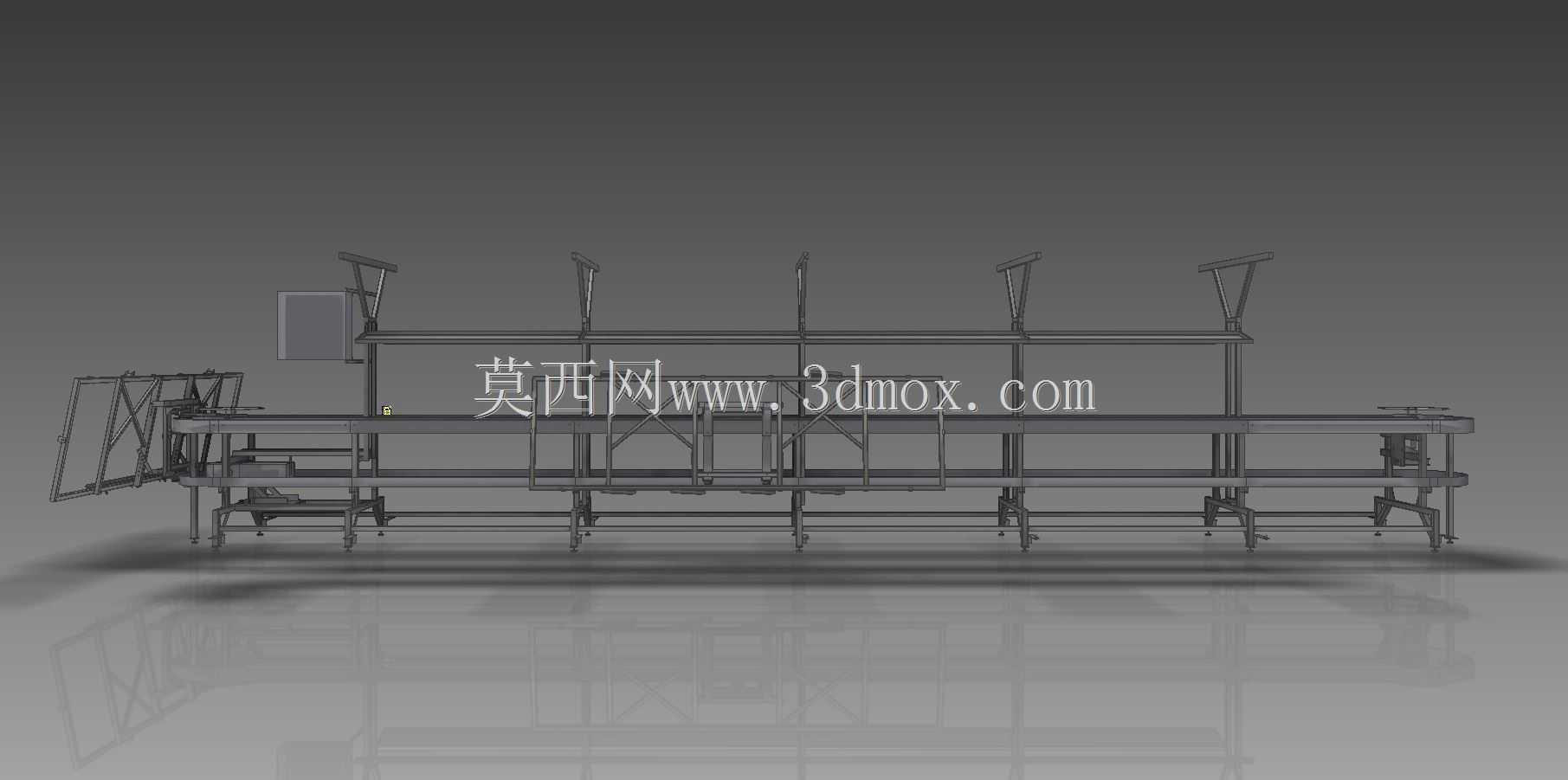

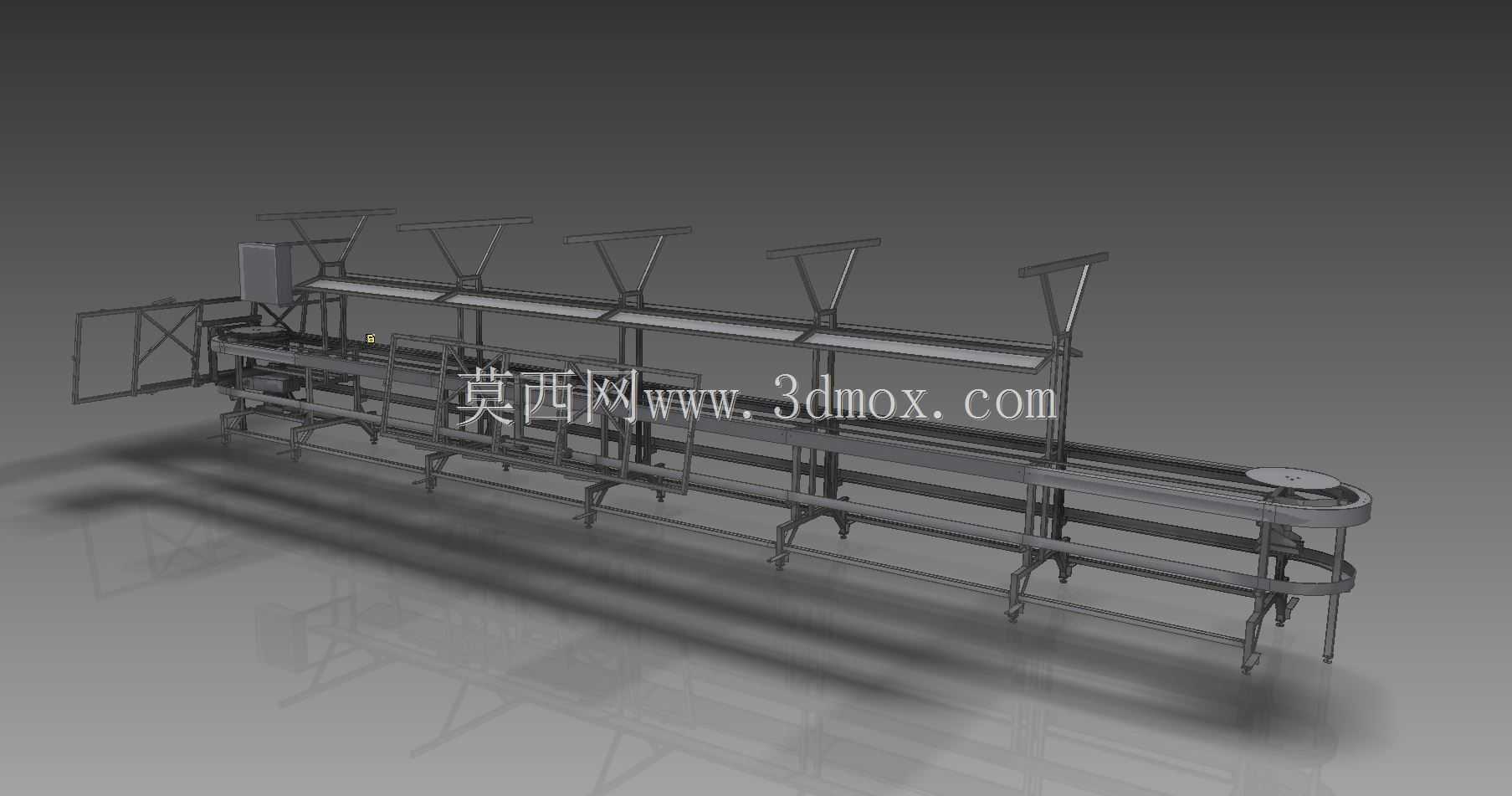

　　这套环形移动生产作业线，主要面向离散制造车间的工序流转场景，适配多工位串行装配作业需求，常见于汽配、低压电器、小型五金制品的批量装配环节，可替代传统独立工位的人工转运模式，减少工序间的物料搬运等待浪费。从结构设计来看，整体采用分段式方管焊接机架作为承载主体，机架主框架选用标准矩形钢管拼焊，跨接位置设置斜向支撑筋，抵消长距离布设带来的框架挠度变形，底部配置可调式支撑脚杯，可适配车间地面30mm以内的高度差，安装时无需额外做预埋地基处理，方便后期根据产能调整产线布局。环形转弯段是整套结构的设计重点，转弯处的导轨采用分段弯制工艺，衔接位置做平滑过渡处理，避免载具通行时出现卡滞、跳动问题，转弯半径根据常规工装板尺寸做匹配设计，

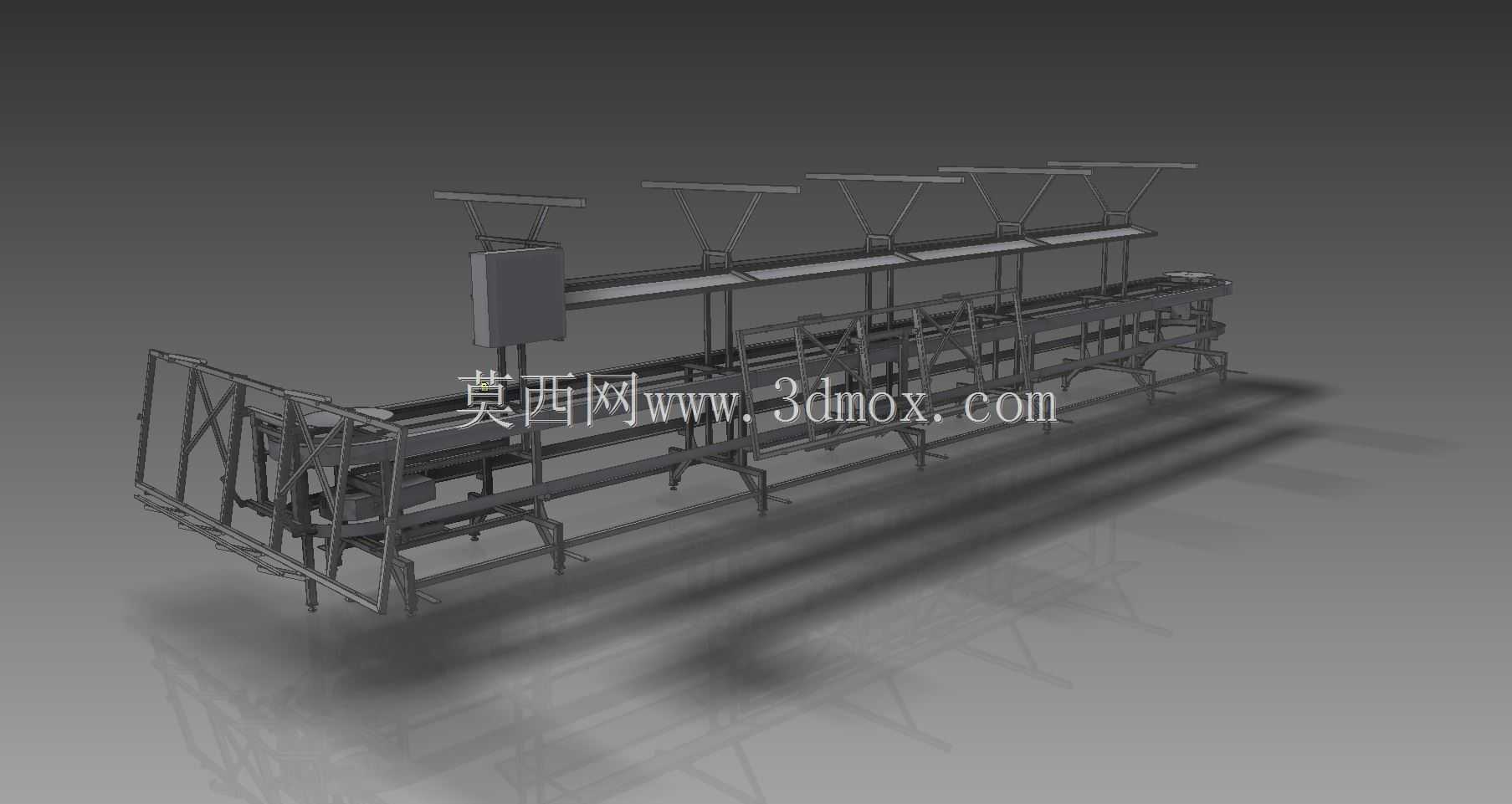

　　预留足够的载具回转空间，不会出现工装板边角剐蹭机架的情况。产线上方配套的悬臂支架，用于安装工位照明、作业指导书挂板、气动工具吊轨以及物料滑槽，支架采用快装式连接结构，可根据不同工位的作业需求调整安装位置，无需在主框架上重新钻孔焊接，适配多品类产品共线生产的换型需求。线体侧边预留了传感器安装位、气动管路走线槽以及电气布线腔，强弱电走线做物理分隔，避免车间电磁环境下的信号干扰，布线腔采用可拆卸式盖板设计，后期维护线路时无需拆解主框架结构。从安装边界来看，整套线体的直线段单节长度可根据车间可用空间做拼接调整，整体布设时需在环形线外侧预留不小于800mm的操作人员通行与物料补给通道，内侧预留不小于400mm的设备维护空间，

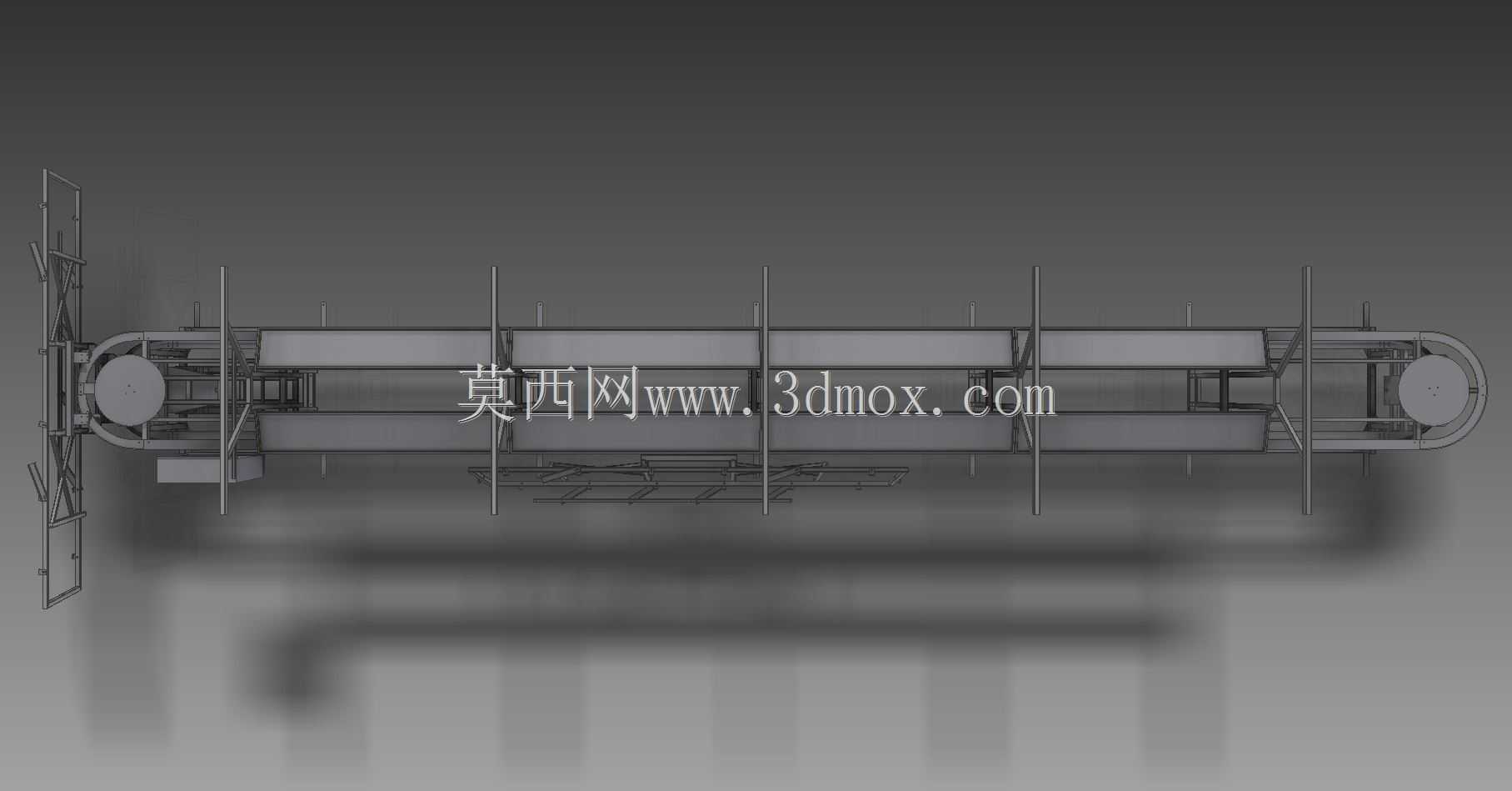

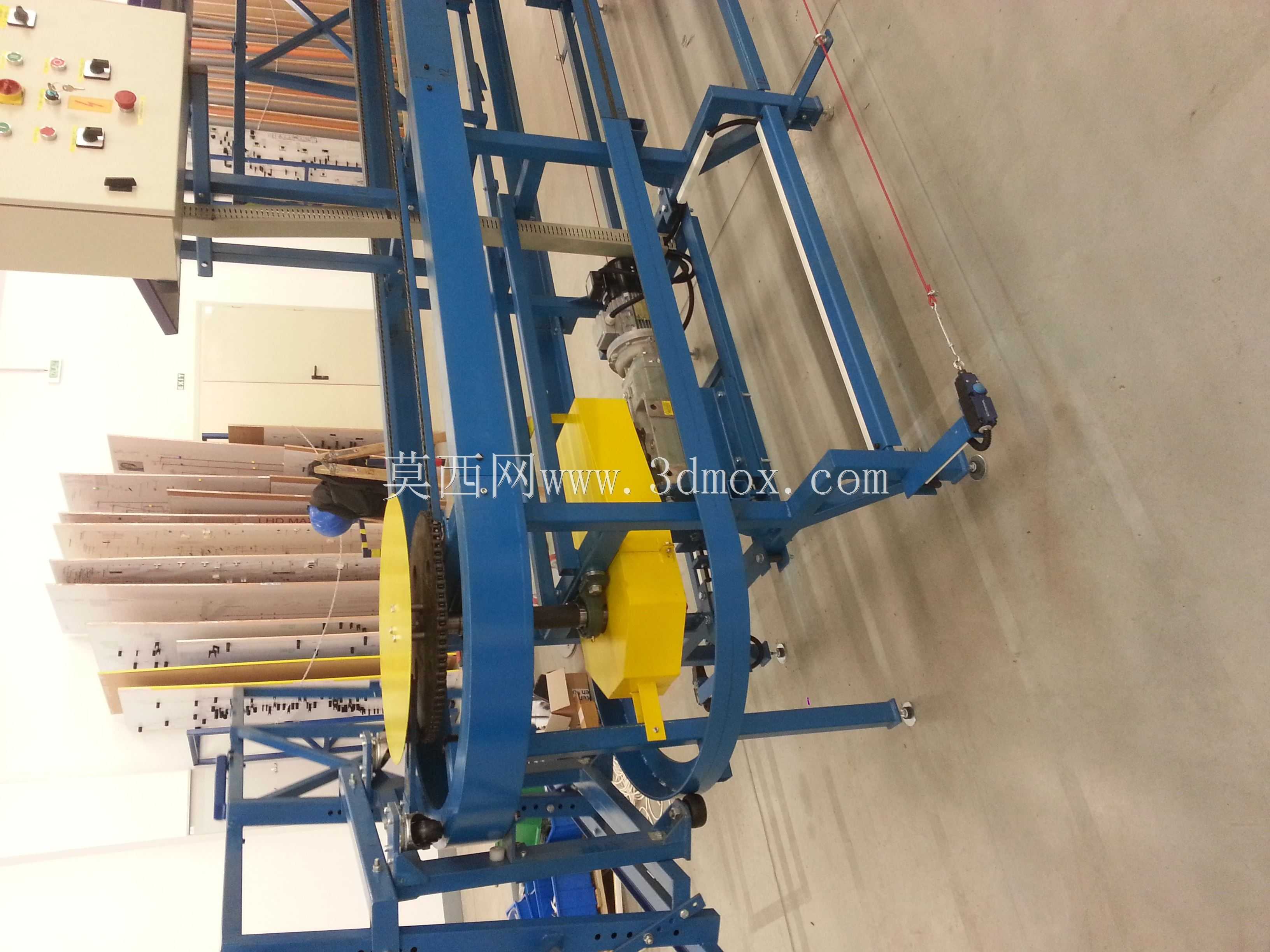

　　满足车间安全作业的通道宽度要求。载具的运行路径沿环形导轨闭环布设，可实现工件从上线装配到下线检验的全流程无折返流转，工位间距按照常规装配作业的操作范围设置，每个工位的作业空间可满足操作人员取放工具、装配工件、自检作业的动作需求，不会出现相邻工位操作干涉的问题。线体的驱动单元布置在直线段的下部位置，采用隐藏式安装设计，避免外露的传动部件带来的安全隐患，同时减少车间粉尘、切削液等杂物对传动部件的侵蚀，延长设备维护周期。在设计阶段，整套结构的受力点均做了有限元校核，主框架在满载工况下的最大变形量控制在允许范围内，不会因为长期承载出现框架变形导致的线体运行卡滞问题，所有焊接位置均做去应力处理，避免焊接残余应力导致的长期使用变形。
