工业作业带护栏长条形压力承载平台结构

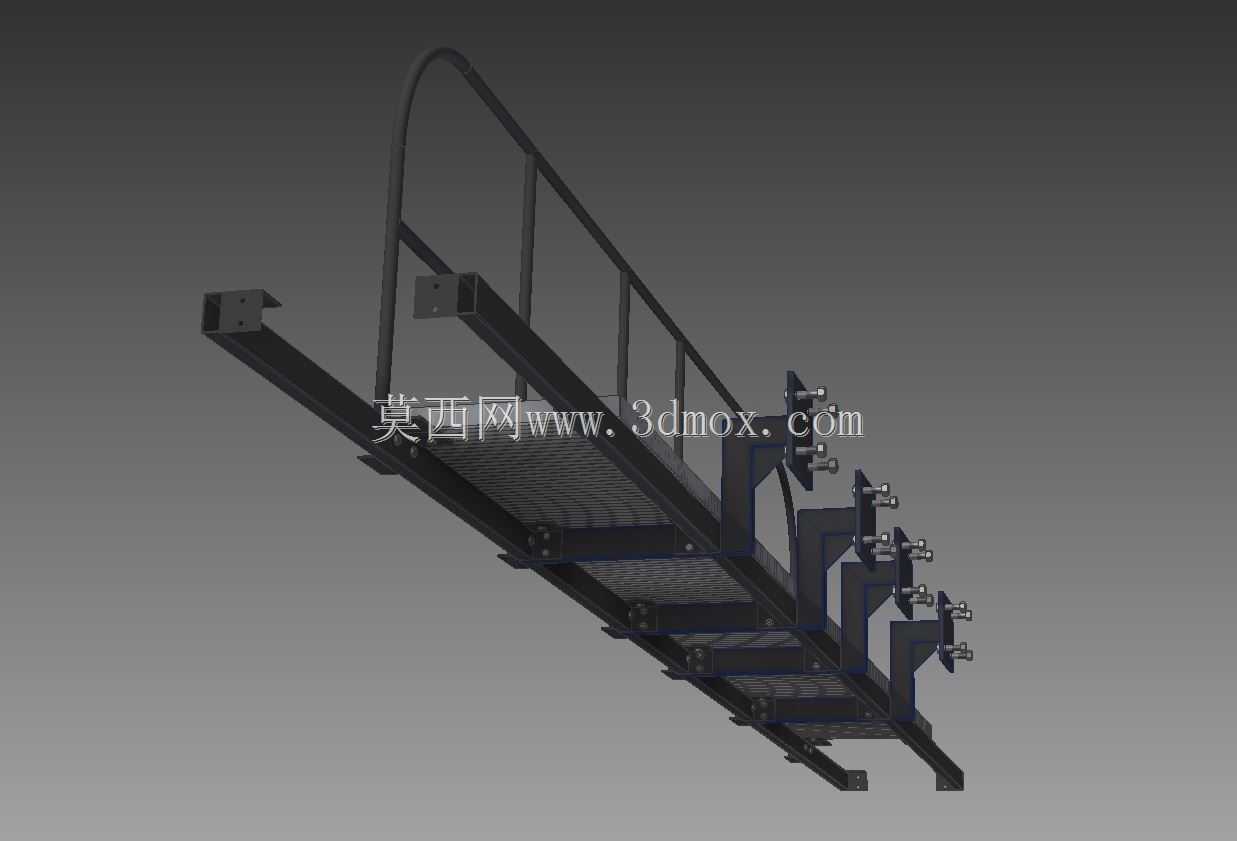

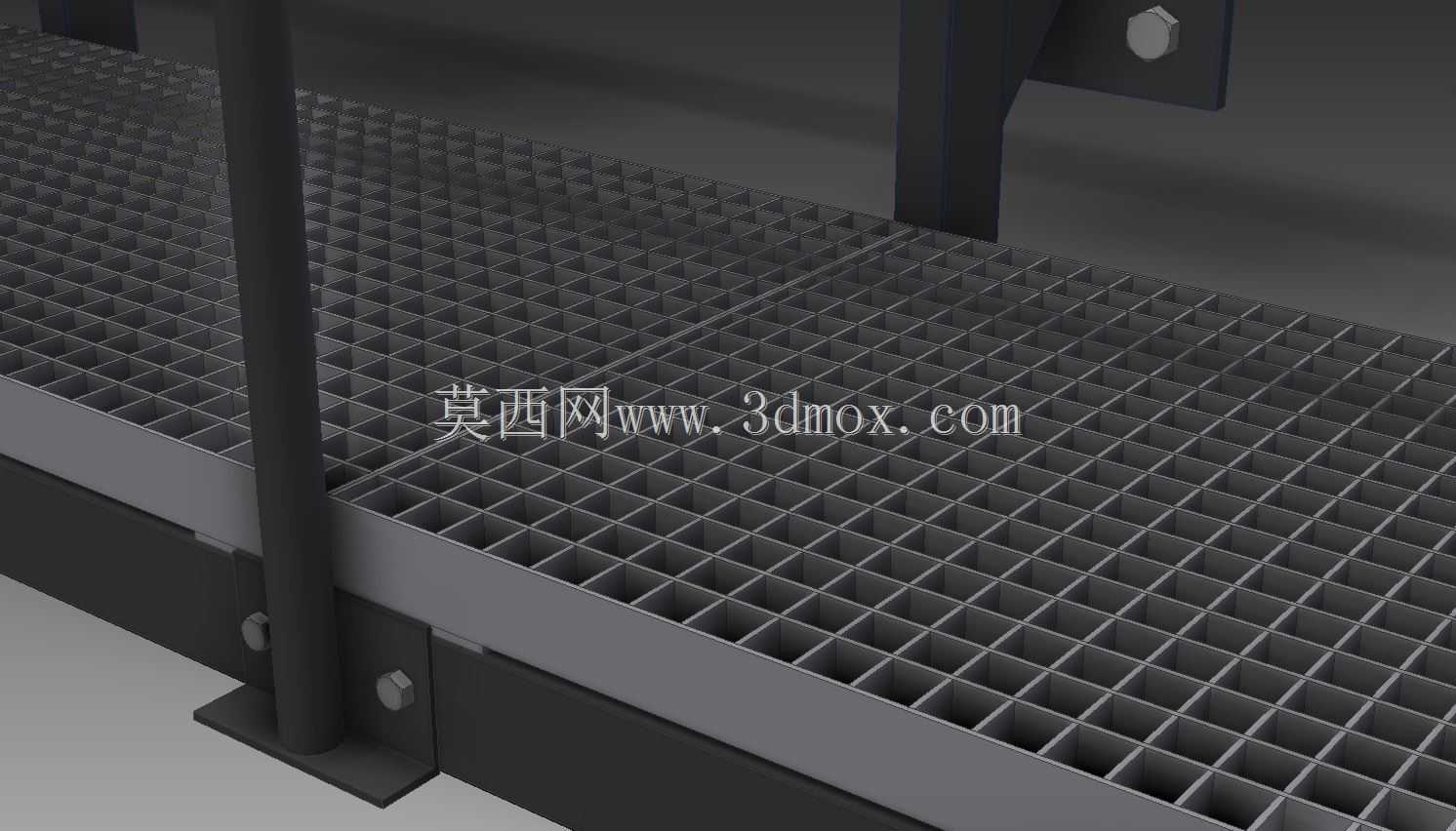

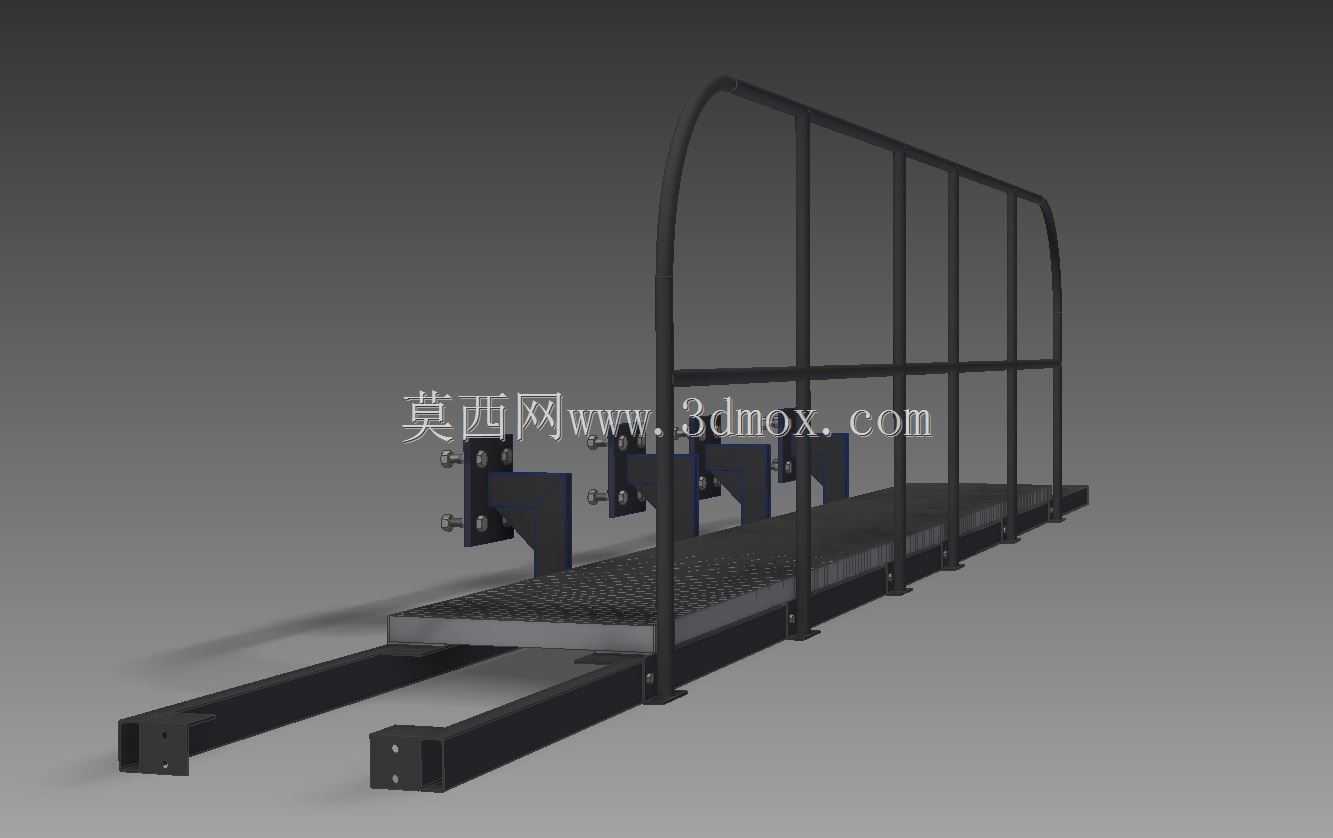

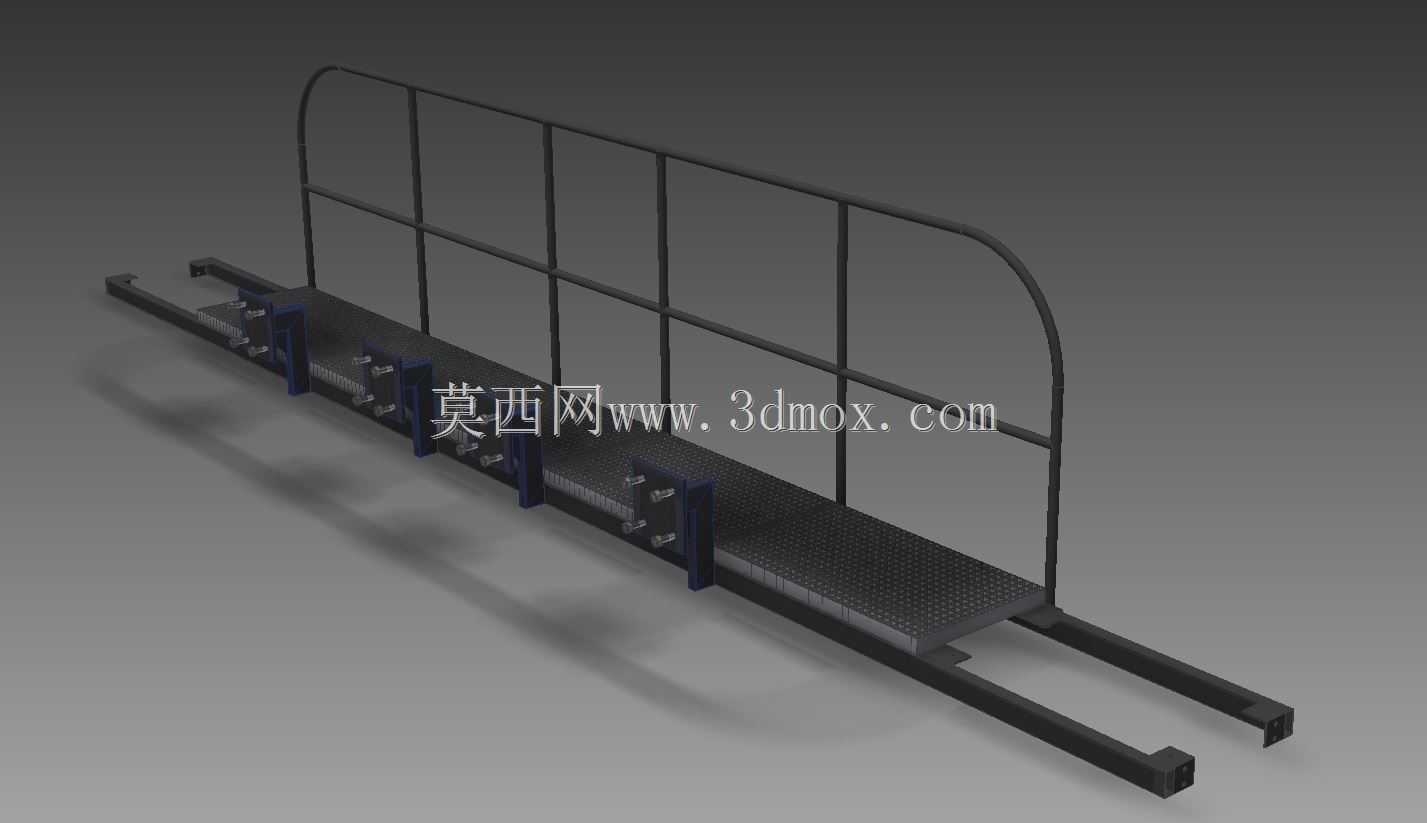

　　这类带护栏的长条形压力承载平台，多应用在生产线侧边巡检、重型设备旁操作站位、狭长通道侧的作业支撑场景，尤其适配需要沿设备长度方向移动操作的工位，比如长型材加工线、输送线旁的人工操作位、大型压力设备周边的站位平台，能给作业人员提供稳定的站立支撑，同时侧边护栏规避人员踩空、跌落的风险。从结构设计逻辑来看，整体采用双平行主梁作为底部承载基础，主梁选用标准矩形截面型钢，沿平台长度方向通长布置，两端预留的安装支脚带有螺栓固定孔位，可直接与地面预埋钢板或者设备基座通过螺栓锁紧，安装时需要保证两根主梁的平行度公差控制在1.5mm/m以内，避免后续平台铺装后出现受力不均的翘曲问题。平台的踩踏面采用花纹防滑钢板整面铺装，

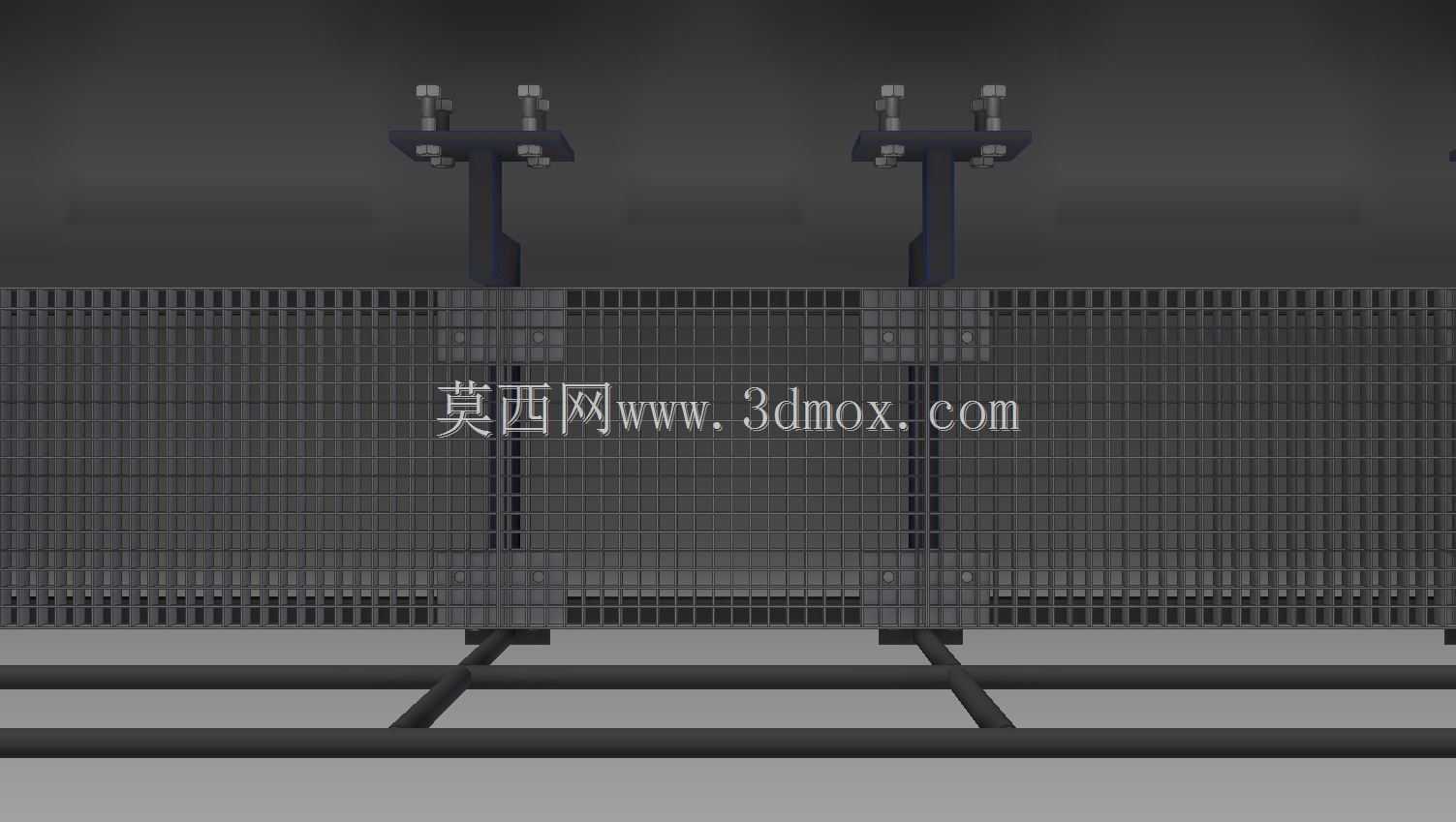

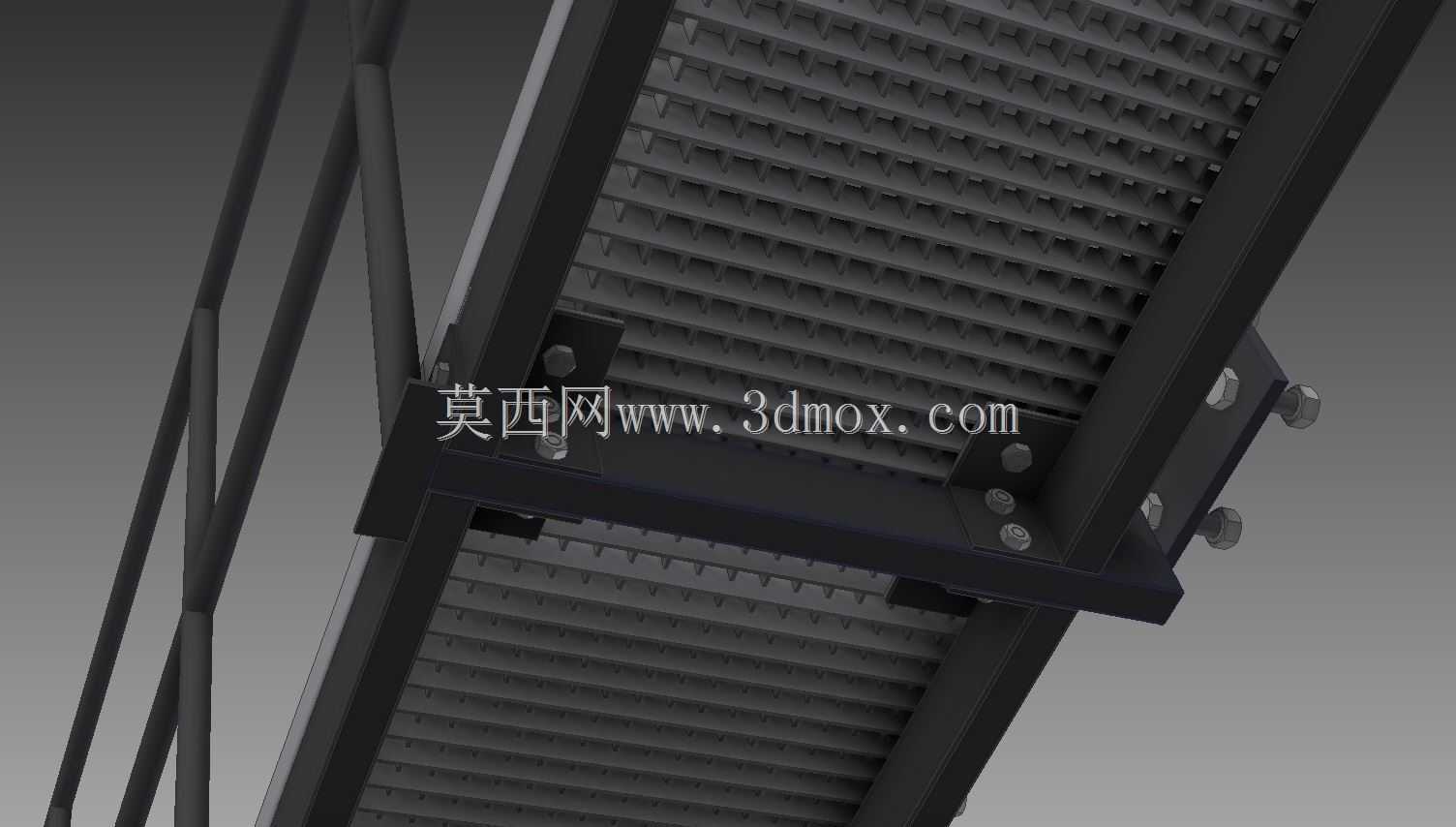

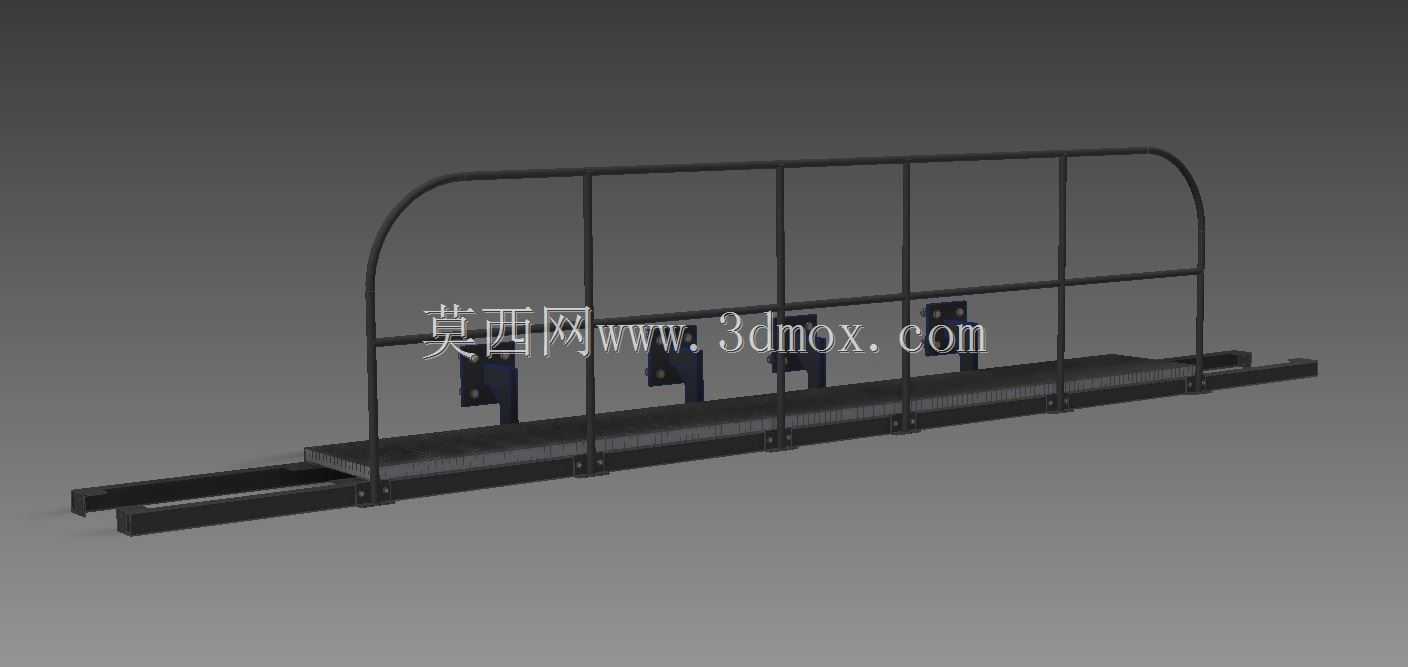

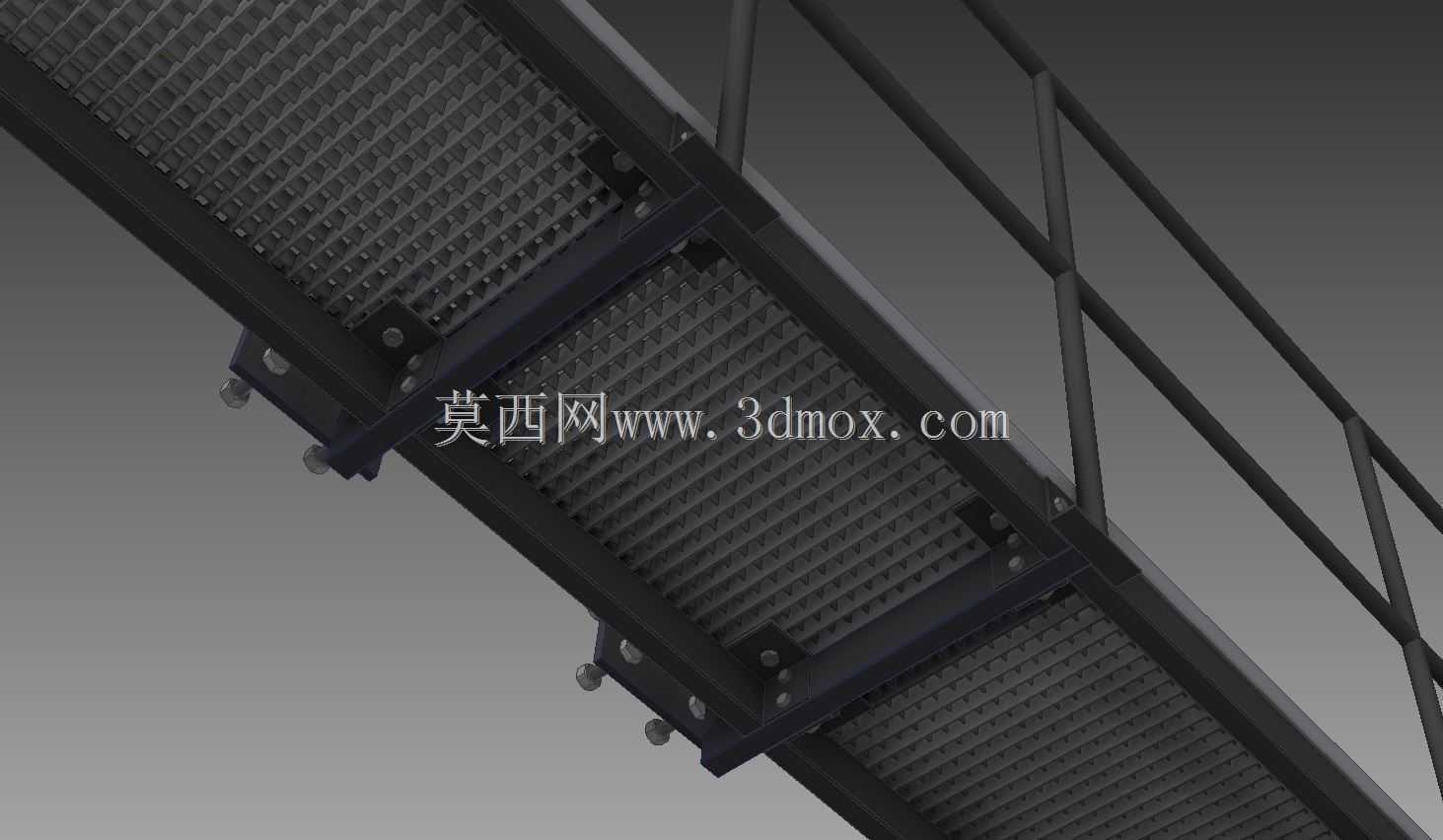

　　钢板下方每隔300mm设置一道横向加劲肋，加劲肋与底部主梁采用焊接连接，焊缝高度不小于6mm，保证踩踏时不会出现局部凹陷变形，经测算该结构的均布承载能力可满足每平方米200kg的作业载荷要求，完全覆盖常规工业作业中人员站立、放置小型工具的载荷需求。侧边护栏采用圆管弯折成型，整体为框架式结构，竖向立杆与平台侧边的安装支座通过螺栓连接，横向设置三道横杆，最顶部横杆高度距离踩踏面1050mm，符合工业防护栏杆的高度要求，底部横杆距离踩踏面100mm，中间横杆均匀布置，既可以起到防护作用，也不会遮挡作业人员观察设备运行状态的视线。平台靠近设备一侧设置了多个可调式定位支座，支座上带有腰型调节孔，

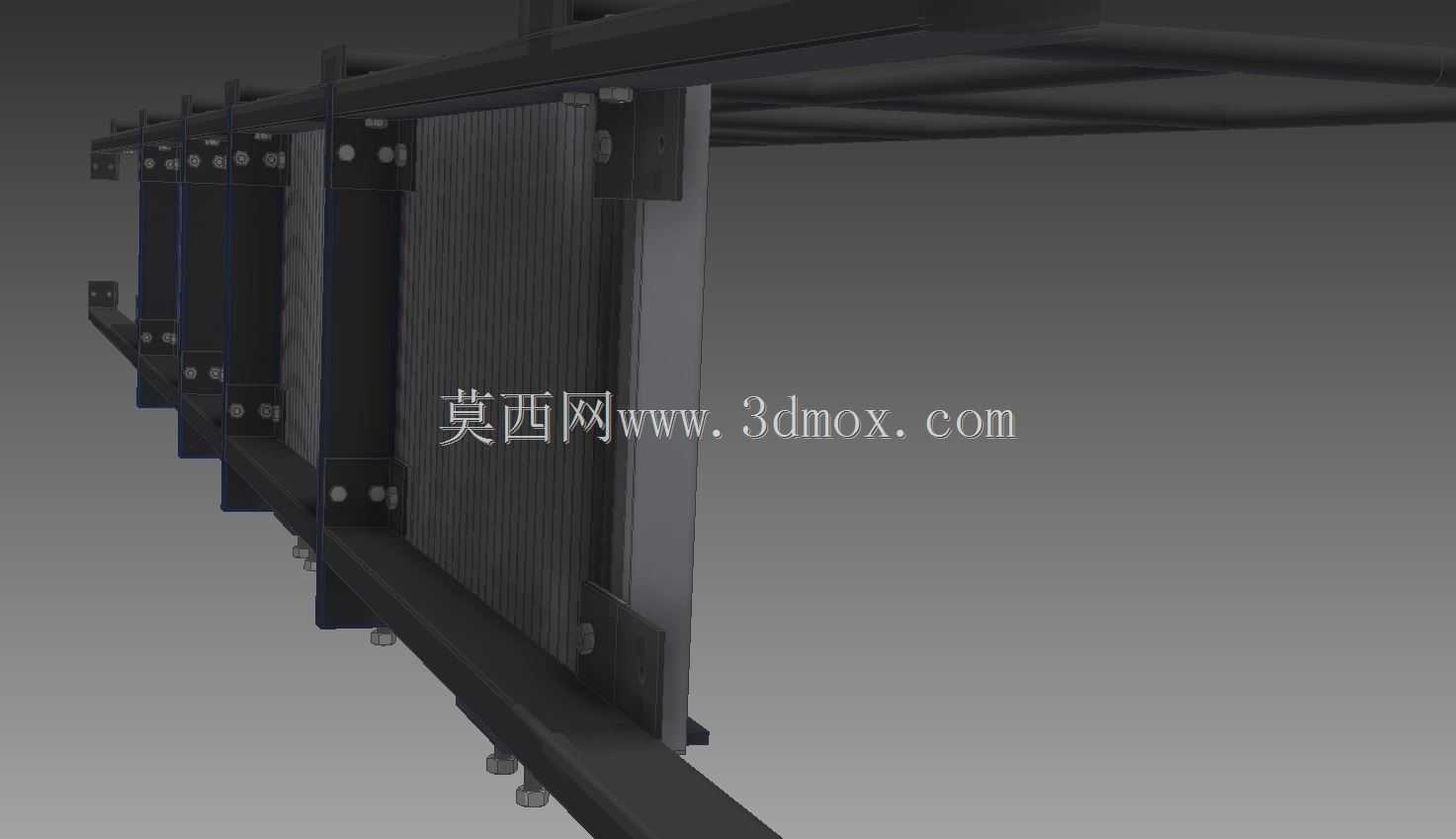

　　可根据现场设备的实际安装位置调整平台与设备之间的间隙，保证间隙控制在10mm以内，避免工具、小零件从缝隙掉落，同时也方便后期设备维护时调整平台位置。从安装边界来看，该平台整体长度可根据实际工位需求做模块化拼接，单段标准长度为2000mm，宽度为600mm，护栏总高度为1200mm，安装时底部支脚需要保证与支撑面的贴合度，若地面存在不平整情况，可在支脚下方加装调整垫片，垫片厚度不超过5mm，保证平台整体水平度公差不超过2mm/m。设计过程中特意将护栏的端部做了圆弧过渡处理，避免尖锐棱角对过往人员造成磕碰，同时平台的所有钢结构表面都做了喷塑处理，耐磨且防锈，适配车间内多油污、多粉尘的作业环境。在实际使用场景中，

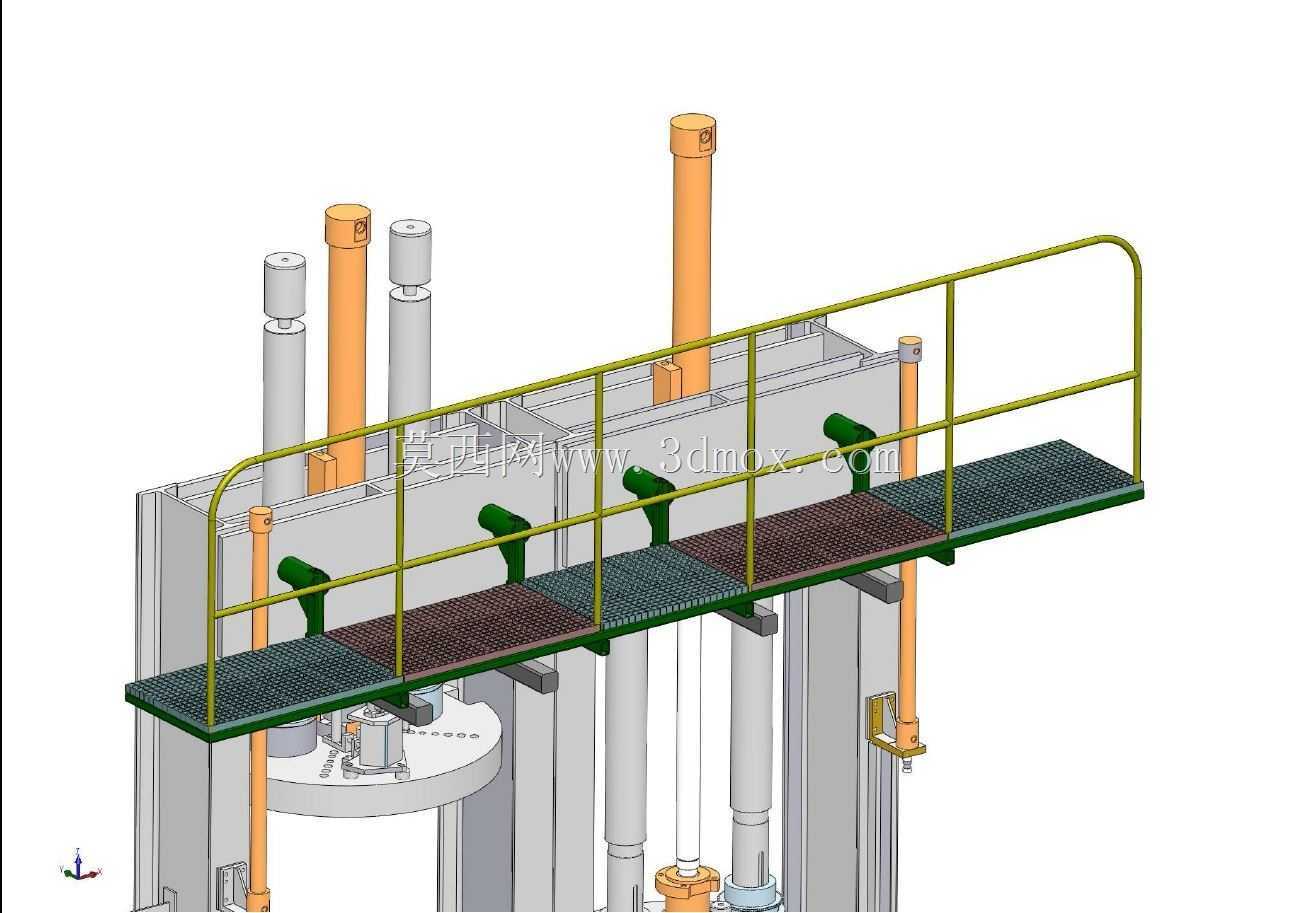

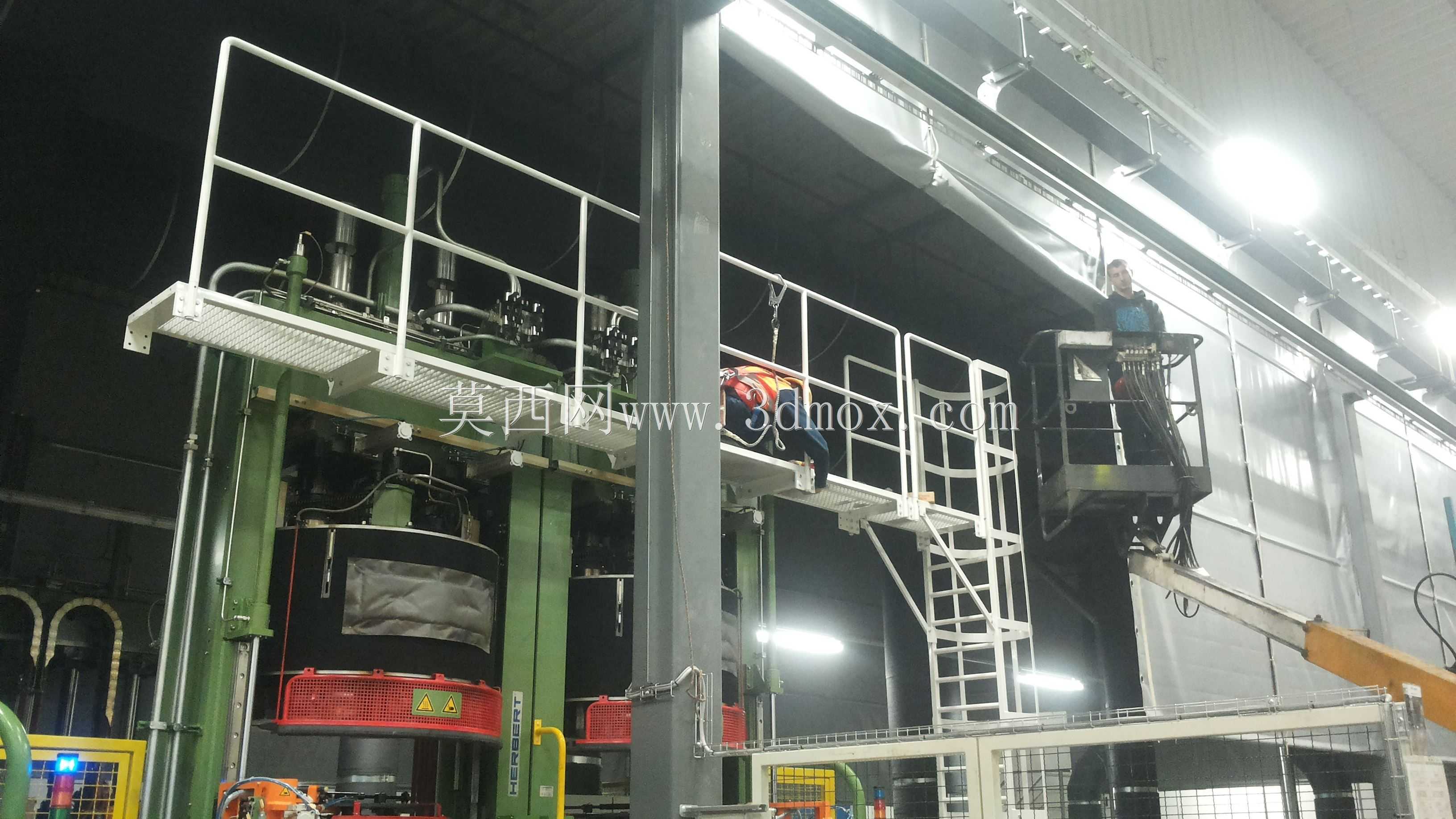

　　这类平台常配套大型压力加工设备使用，作业人员站在平台上可完成设备参数调整、工件上下料辅助、日常巡检等操作，护栏的存在让人员在靠近设备运动部件作业时更有安全保障，底部的双主梁结构也能承受人员频繁走动带来的动载荷，长期使用不会出现结构变形。另外，平台的模块化设计让运输和现场安装都更便捷，所有连接螺栓都采用标准件，后期维护更换配件无需定制，可直接采购标准五金件替换，降低了运维成本。在建模过程中，所有型钢截面都按照实际国标型材规格绘制，安装孔位的位置、尺寸都与实际加工要求一致，可直接导出工程图用于生产下料，护栏的弯折半径、加劲肋的布置间距都经过受力校核，保证结构强度满足使用要求，不会出现冗余设计导致的材料浪费，也不会因强度不足留下安全隐患。
