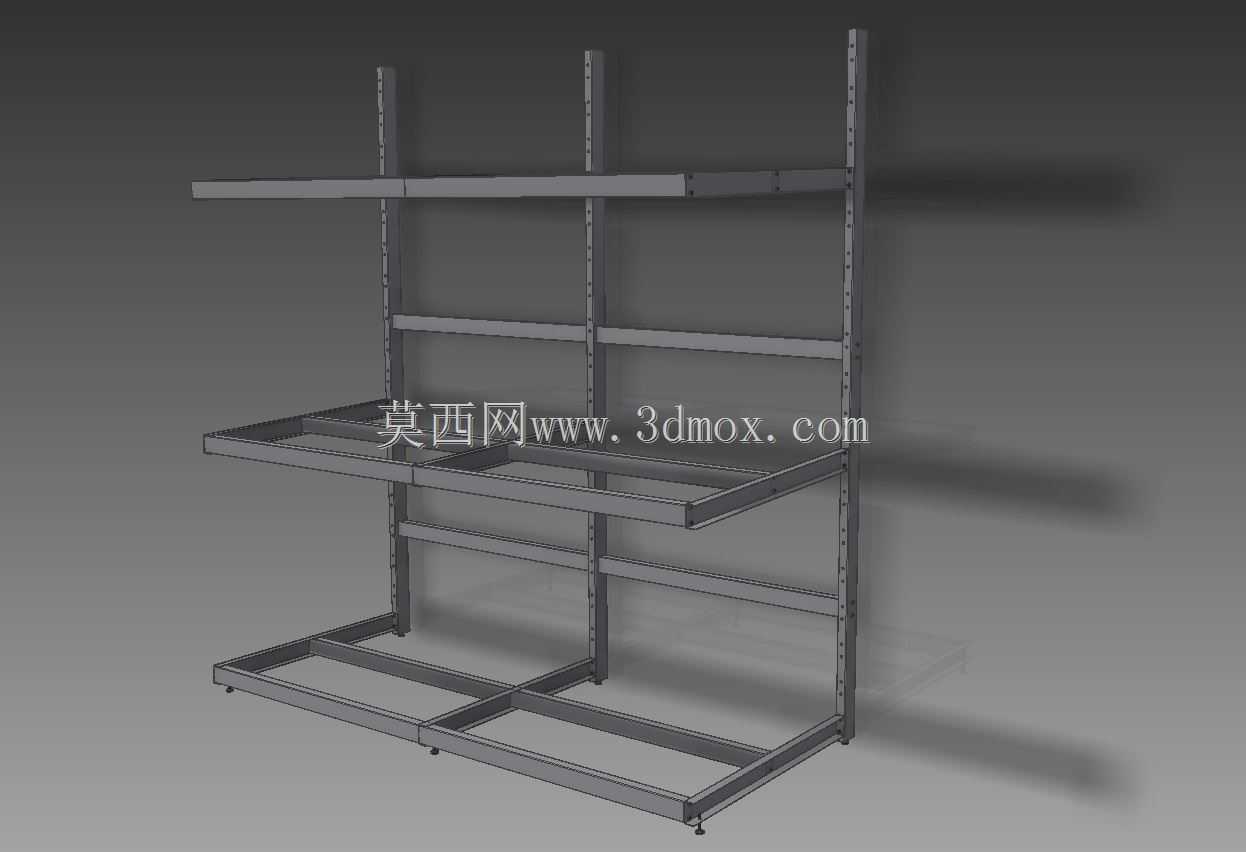

壁挂式三层仓储置物货架结构设计

　　这款壁挂式三层置物结构，主要面向仓储场景中墙面闲置空间的利用需求，在小型备件仓、维修工具间、电商货品分拣暂存区这类地面空间紧张的作业场景中适配性极强，区别于落地式货架需要预留通道与底部支撑占地的问题，该结构完全依托墙面承载，可在立柱、实体墙面等刚性安装面固定，释放地面作业与通行空间。

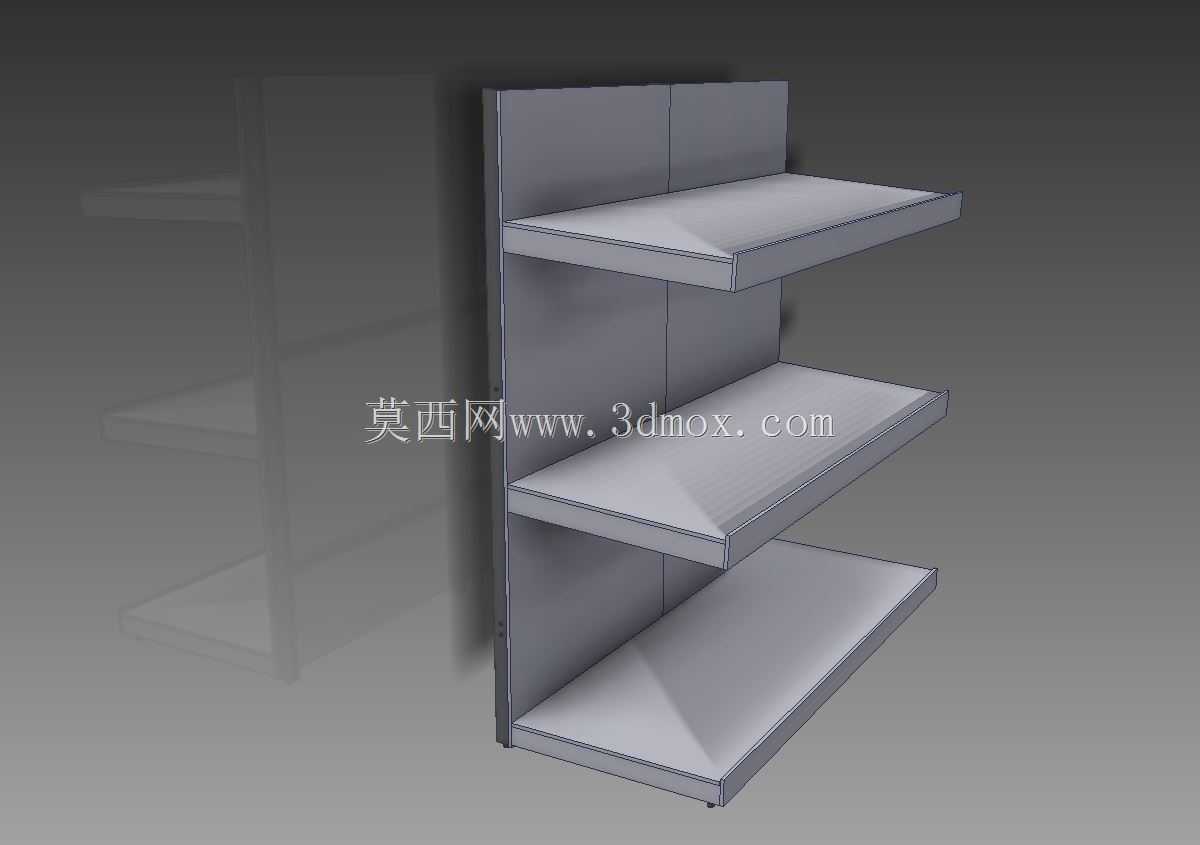

　　从实际用途来看，该结构可承载规整包装的小型零配件、盒装工具、轻量化周转货品，三层分层设计可实现货品的分类存放，避免不同品类物料混放导致的拣取效率低下问题，每层托板为带围边的槽型结构，可防止放置的盒装物料、零散配件从侧边滑落，适配仓储场景中常见的硬纸盒包装、塑料周转盒的存放需求，托板前缘做了小角度折边处理，既可以强化托板的抗弯强度，也能在取放物料时避免尖锐边角剐蹭包装或作业人员手部。

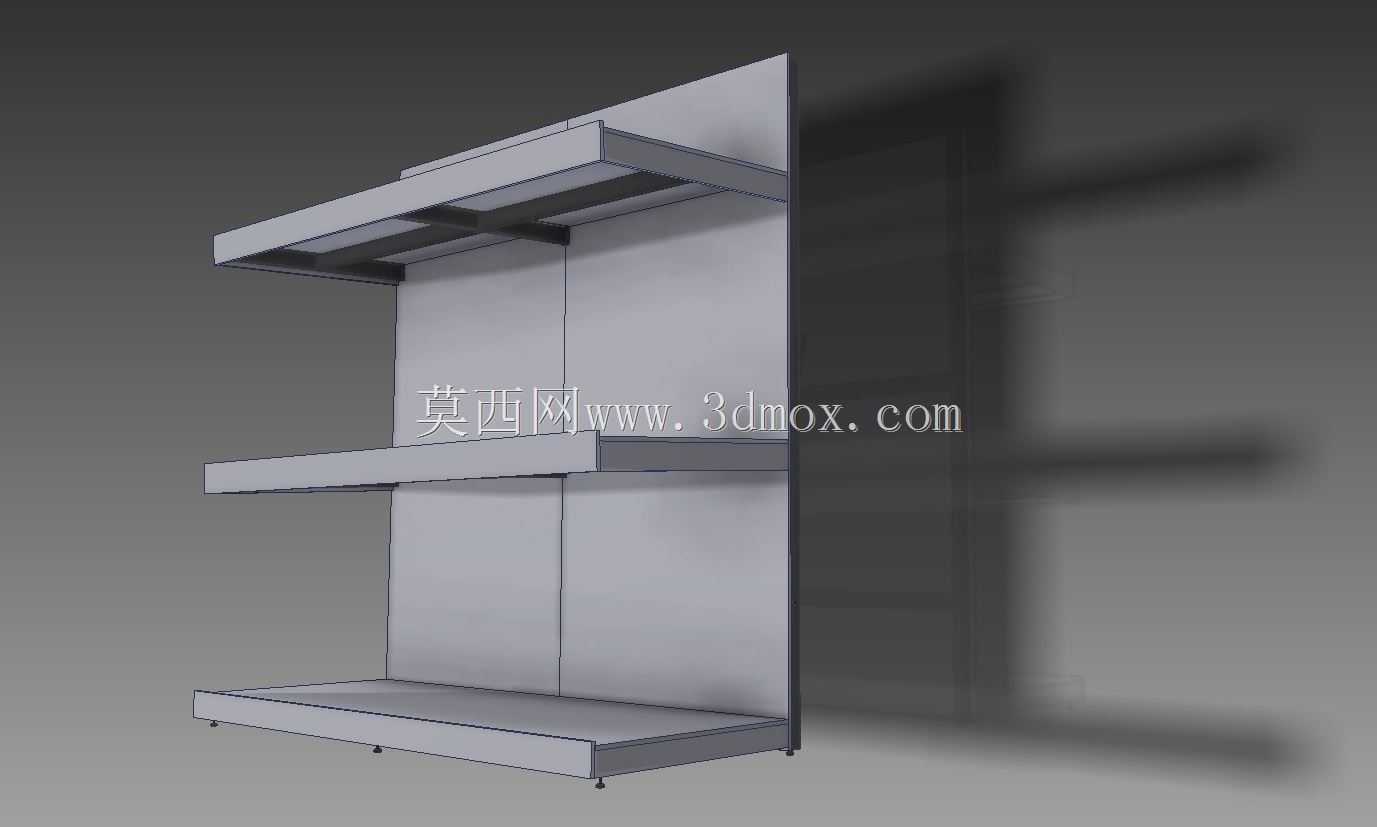

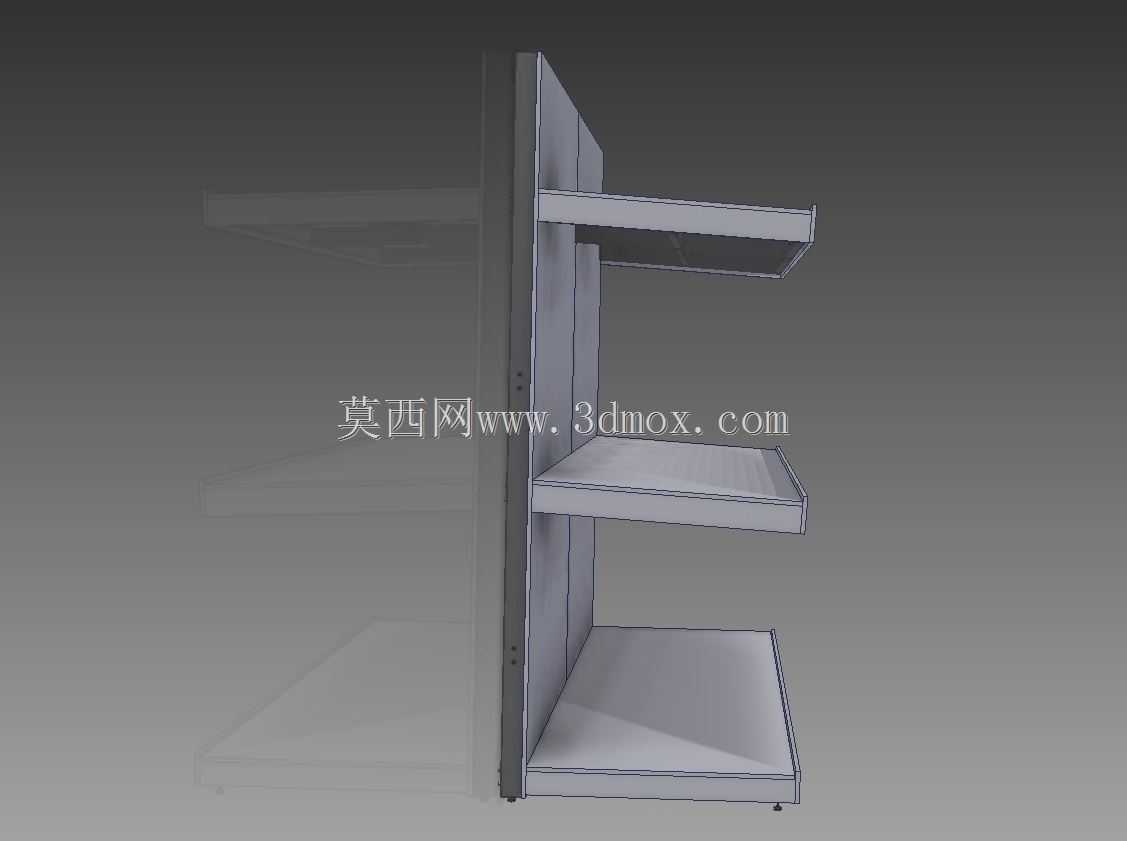

　　功能特性上，该结构的主承载为垂直安装的长条背板，背板上预留了多组安装孔位，可适配不同间距的墙面膨胀螺栓安装，安装时可根据墙面的承重能力调整螺栓固定点位的数量与间距，单块托板与背板之间采用折边咬合加焊接的固定方式，无需额外的连接件，减少了装配环节的零件数量，降低现场安装的复杂度。三层托板沿背板垂直方向等间距排布，层间高度可满足常规高度的盒装物料竖直放置需求，最下层托板距离安装基准面预留了足够的间隙，可避免地面清扫、积水等问题影响存放物料的安全。

　　设计思路层面，该结构优先考虑了钣金加工的工艺可行性，所有部件均采用等厚薄钢板折弯成型，无复杂曲面或异形结构，可通过常规的激光下料、数控折弯、焊接工序完成加工，无需开模，适合小批量定制化生产。背板的宽度与托板的深度做了匹配优化，托板伸出背板的长度控制在合理范围内，避免悬臂过长导致的承载后托板下挠变形，在托板与背板的连接位置，额外增加了三角加强筋结构，分散托板承载时的应力集中点，提升整体结构的承载稳定性，经结构校核，在每层均匀承载的工况下，托板的最大变形量可控制在仓储置物允许的形变范围内，不会出现永久性塑性变形。

　　外形尺寸与安装边界方面，该结构整体为垂直长条形布局，背板高度覆盖三层托板的安装区间，安装时需保证背板与墙面完全贴合，安装面需为实体砖墙或混凝土墙面，禁止在空心砖、轻质隔墙等低承载墙面上安装，避免脱落风险。托板的深度尺寸适配常规小型周转箱的放置宽度，不会因为托板过深导致物料取放不便，也不会因为托板过窄导致物料放置不稳，整体结构的外轮廓无外凸的尖锐部件，安装完成后不会占用过多的墙面外空间，适合在通道侧边、工位旁的墙面上布置，作业人员站立即可完成所有层位物料的取放，无需登高或弯腰，符合仓储作业的人机工程要求。

　　在实际应用中，该结构也可根据存放物料的重量需求调整板材厚度，若存放较重的金属零配件，可适当增加背板与托板的板材厚度，同时加密安装螺栓的点位，提升整体承载能力；若存放轻量化的包装货品，可采用较薄的板材降低整体自重与材料成本，结构本身的模块化折弯设计也支持调整层间间距，可根据实际存放物料的高度定制托板的安装位置，适配不同的仓储置物需求。
