全地形车管式承载车架结构设计

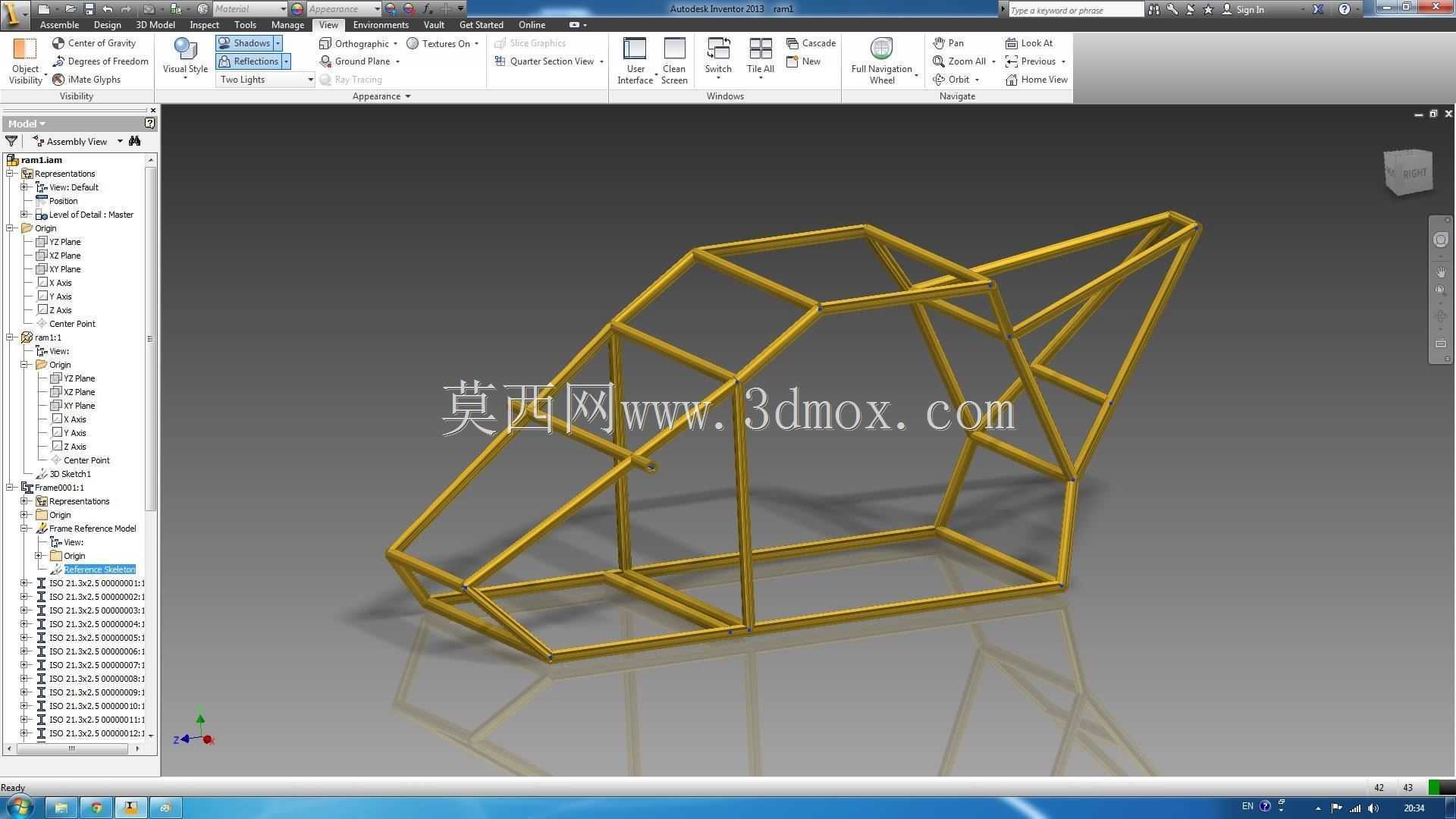

　　这套管架式结构是全地形越野车辆的核心承载基体，日常作业场景覆盖山地农林作业、户外越野救援、野外勘探通勤等非铺装路面行驶工况，需要同时承接动力总成、悬挂系统、驾乘人员以及附属载具的全部载荷，还要在颠簸、侧倾、轻度冲击的工况下保持足够的结构刚度，避免出现形变过量导致的部件干涉、定位失准问题。从结构布局来看，整体采用冷拔无缝钢管弯折拼接的桁架式设计，没有采用传统乘用车的冲压焊接承载体，核心思路是用最少的材料重量达成最高的结构强度，匹配全地形车轻量化、高通过性的设计需求。前部的收窄锥形结构是为了预留转向机构的安装空间，同时给前悬摇臂、转向拉杆留出足够的跳动行程，避免极限转向或者悬架压缩时杆件与架体发生碰撞；

　　中部的矩形框段是驾乘区域的安装边界，横向的横撑管位置经过排布，刚好对应座椅安装点、安全带固定锚点的位置，不需要额外焊接冗余的安装支架就能直接固定驾乘约束部件，同时中部的纵向主梁是整架的核心传力路径，前后悬挂的冲击载荷会通过摇臂安装座直接传导到这两根纵梁上，再通过斜向的加强撑管把载荷分散到整个架体，避免局部应力集中导致的焊缝开裂。后部的上翘三角结构是动力总成与后悬挂的安装区域，抬高的尾部设计一方面是为了增大车辆的离去角，提升陡坡、沟壑地形的通过能力，另一方面预留了后置动力单元、后传动机构的安装空间，斜向布置的撑管刚好形成三角形稳定结构，承受后轮驱动时的扭矩反作用力以及跳跃落地时的纵向冲击。

　　设计过程中所有管材的弯折半径都统一匹配常用弯管设备的加工参数，没有出现过小半径弯折导致的管材褶皱、强度衰减问题，所有拼接节点都采用相贯线切割处理，保证管材之间的贴合缝隙控制在焊接允许范围内，减少焊接填充量的同时提升焊缝的连接强度。安装边界方面，架体上预留的安装点位全部按照通用全地形车的部件接口尺寸排布：前部预留的安装孔位对应前防撞梁、前灯组、转向机的固定位置，孔位同轴度公差控制在安装要求范围内，不需要二次扩孔就能完成部件装配；中部两侧的安装座对应脚踏板、侧护板、燃油箱的固定位置，横向间距匹配常规全地形车的车体宽度，不会超出轮距边界导致刮蹭障碍物；后部的安装点位对应后减震器上支点、动力总成吊耳、后货架固定点，

　　减震器安装座的角度经过反复校核，保证减震器工作行程内的角度变化始终在设计允许范围内，不会出现卡滞或者侧向受力过大导致的减震器漏油损坏。整个架体的重心位置经过排布，动力总成安装位、驾乘人员乘坐位的重心都落在前后轮距的中心区域附近，避免出现头重脚轻或者尾部过重导致的爬坡翘头、制动点头幅度过大的问题，管架的镂空结构也方便后续布置线束、油路，所有管线都可以顺着管材走向排布固定，不需要额外设计走线槽，减少附属零件的数量。针对越野工况常见的侧翻风险，架体上部的管梁形成了完整的防滚环结构，侧翻时上部结构首先承接冲击载荷，能保证驾乘区域的生存空间不会出现过量溃缩，斜向的支撑管把防滚环的载荷直接传导到主纵梁上，不需要额外加装防滚架就能满足基础的安全防护要求。
