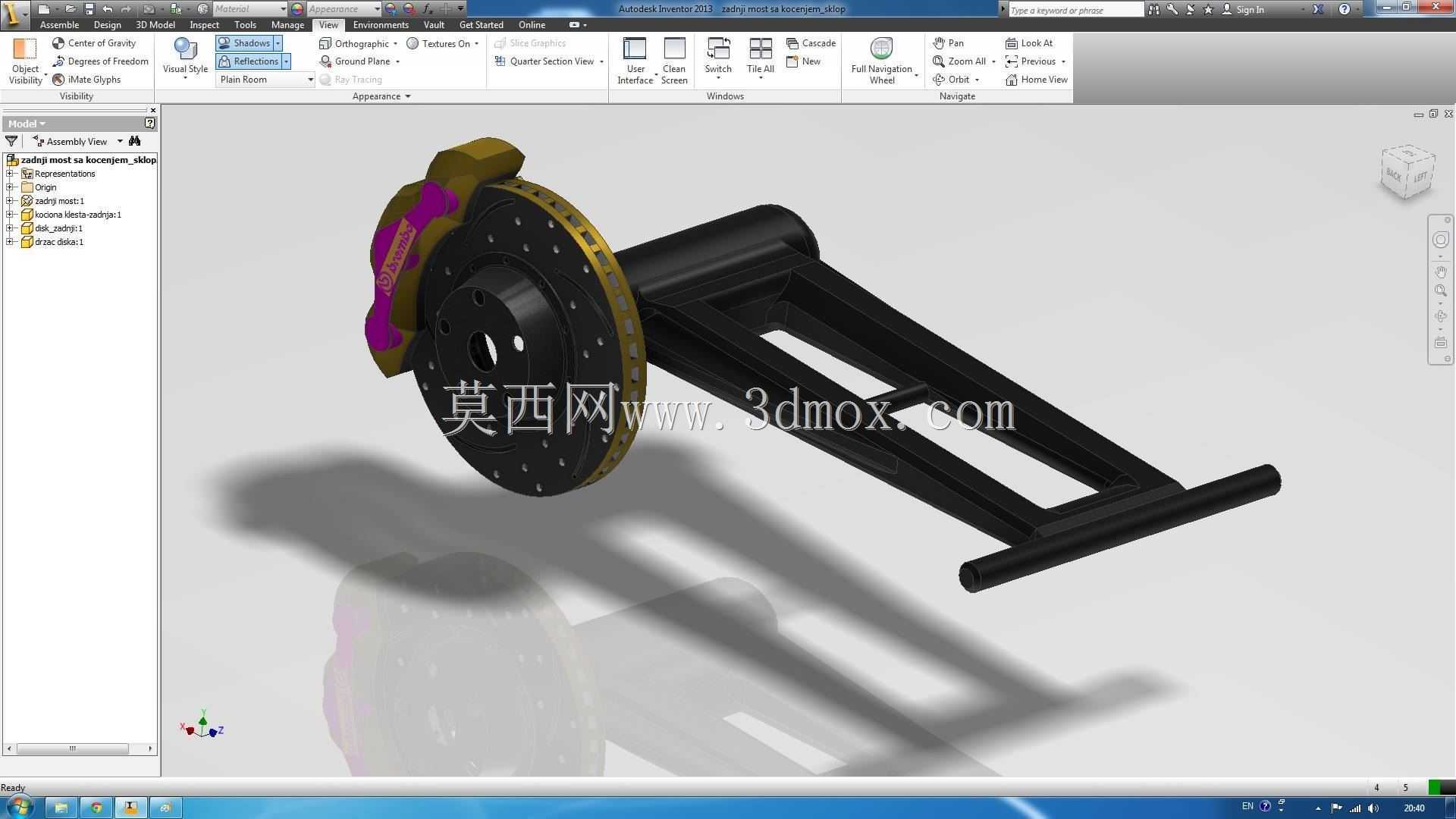

全地形车后盘式制动器带摇臂结构

　　这套结构针对非道路全地形车的后桥制动需求开发，适配非铺装路面行驶时的高频制动、泥水侵入、大载荷冲击工况，区别于普通道路车辆的制动结构，整体将制动总成与后桥摇臂做了集成化设计，减少了后桥部位的零散安装点，降低越野行驶中碎石、泥水对安装紧固件的冲击损伤概率。实际使用场景覆盖山地穿越、泥泞路段行驶、重载拖曳等全地形车常见作业与休闲场景，制动卡钳采用浮动式安装逻辑，刹车盘带通风钻孔结构，在连续制动产生高温时，钻孔结构可引导气流穿过盘体带走热量，同时甩出附着在盘面的泥水、砂砾，避免硬质颗粒夹在卡钳摩擦片与刹车盘之间造成异常磨损，延长摩擦片的更换周期。设计阶段优先考虑了安装边界的适配性，摇臂主体采用框架式镂空结构，在保证纵向承载刚度、

　　抗扭转强度的前提下，尽可能降低非簧载质量，提升后轮在颠簸路面的贴地性能，摇臂的前端轴套位置预留了与后桥主减速器壳体对接的安装孔位，同轴度公差控制在0.05mm以内，避免安装后出现制动盘偏摆、卡钳拖滞的问题。刹车盘的安装法兰面与摇臂轴套的轴线垂直度公差设置为0.03mm，保证车辆行驶过程中刹车盘的端面跳动量处于合理区间，减少制动时的方向盘抖动、踏板弹脚问题。卡钳的安装支架直接集成在摇臂的侧方安装凸台上，省去了单独的卡钳连接支架，减少了装配环节的公差累积，安装时只需将卡钳滑销对准支架孔位推入，即可保证摩擦片与刹车盘的两侧间隙均匀，无需反复调整垫片来找正间隙。结构的尺寸设计上，刹车盘外径匹配12寸到14寸的全地形车后轮辋，

　　预留了足够的轮辋内部避让空间，不会出现制动盘与轮辋辐条干涉的问题，摇臂的横向宽度适配常见的后桥差速器输出轴间距，横向连接的横杆位置预留了后减震器下安装点的对接平面，可直接与螺旋弹簧减震器的下端吊耳连接，无需额外焊接转接支架。制动管路的走向沿着摇臂的框架内侧布置，预留了足够的长度余量，满足摇臂随减震上下跳动时的管路拉扯需求，避免行驶中管路被拉伸变形导致制动液泄漏。从实际工况适配来看，这套结构的制动扭矩储备可满足整车整备质量350kg、满载总质量600kg状态下，从60km/h时速到完全停车的制动距离不大于18米的要求，连续10次强制制动后，刹车盘的热衰退率控制在20%以内，不会出现制动力骤降的问题。卡钳的活塞密封圈采用耐泥水、

　　耐低温的橡胶材质，在-30℃到60℃的环境温度区间内都能保证活塞回位顺畅，不会出现低温下密封圈硬化导致的卡钳拖滞、摩擦片异常磨损问题。摇臂的主体结构壁厚经过拓扑优化，在承受后轮3倍垂直冲击载荷的工况下，最大应力出现在摇臂与轴套连接的过渡圆角处，应力值低于材料屈服强度的60%，满足越野工况下的强度冗余要求，过渡位置均设置了R5以上的圆角，避免应力集中导致的结构开裂。刹车盘的摩擦面厚度预留了2mm的磨损余量，当摩擦面磨损到极限厚度时，盘体上的磨损指示槽会完全磨平，方便维保人员快速判断是否需要更换刹车盘，无需借助量具测量厚度。卡钳的放气螺钉设置在卡钳的最高位置，维保排空气时可完全排出管路内的空气，避免气阻导致的制动踏板发软、制动力不足问题。整个结构的安装接口均采用通用化尺寸设计，可适配市面上多数同排量级别的ATV后桥改装需求，不需要对原车后桥结构做破坏性改动，只需拆卸原有后摇臂与制动总成，对准安装孔位紧固螺栓即可完成装配，大幅降低改装与维保的操作难度。
