LoRa扩频无线串口通讯模块结构设计

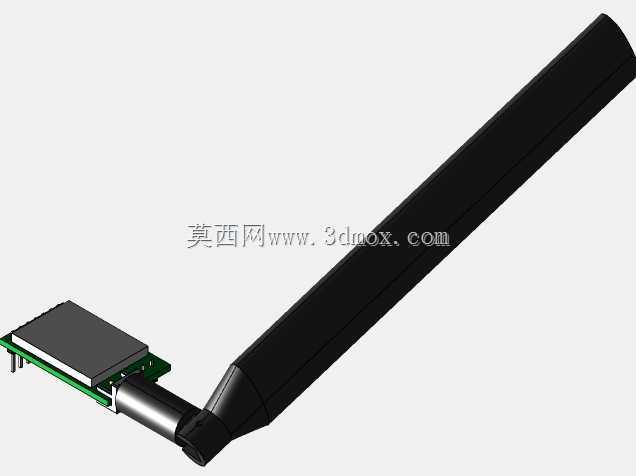

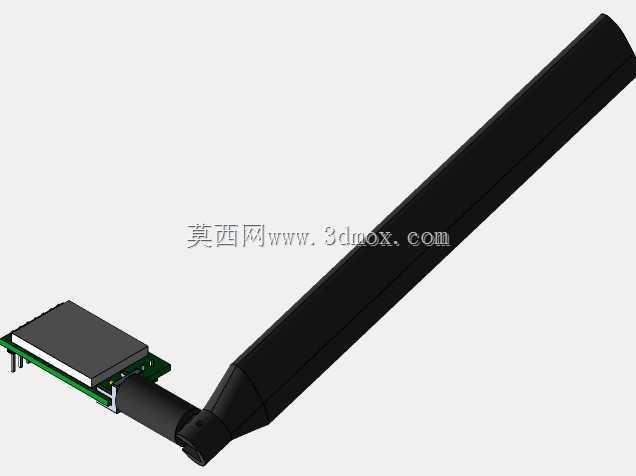

　　在工业现场数据采集、智慧农业墒情监测、老旧设备无线改造这类场景里，布线成本高、节点分散、通讯距离不足是常遇到的痛点，这类LoRa扩频无线串口模块的应用，刚好能解决有线布设的诸多限制。做这款模块的结构设计时，首先要兼顾射频性能与安装便利性，板载SMA天线座的位置特意做了靠边布局，伸出板边的金属接头不会和周边插接的排针产生干涉，不管是装在设备内部的金属仓壁，还是外接高增益吸盘天线，都能保证天线馈线的连接空间，不会因为结构挤压导致接头松动、驻波比升高影响通讯距离。模块的引脚排布做了功能分区，电源、接地引脚放在排针外侧，信号引脚依次排布，做PCB封装的时候能直接对应标准2.54mm排针间距，不管是手工焊接打样，还是批量过波峰焊都能适配，

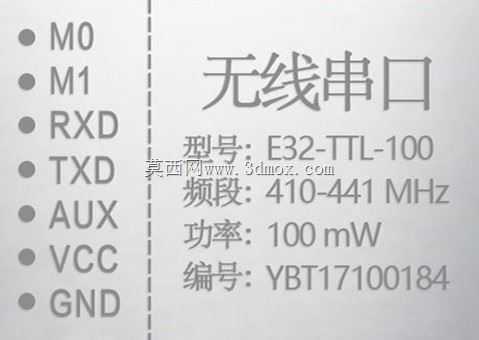

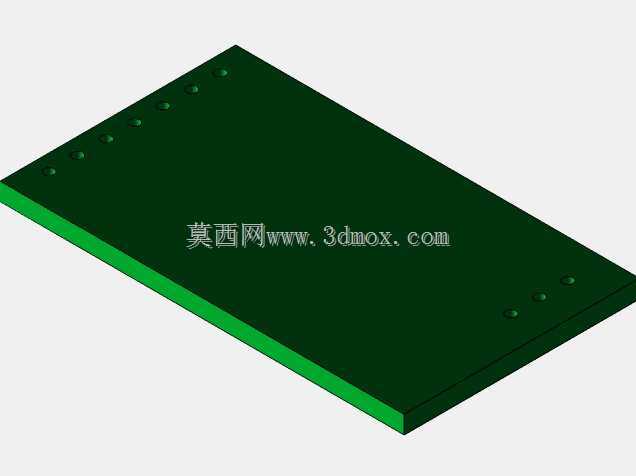

　　不会出现引脚错位的问题。板上预留的M0、M1功能配置引脚，和串口收发引脚保持了足够的电气间隙，避免高频信号串扰影响TTL电平的稳定传输，毕竟这类模块多是直接对接单片机的UART接口，电平波动很容易导致数据包丢包。从安装边界来看，模块整体采用矩形PCB布局，四个角预留了标准安装孔位，可以直接用铜柱固定在设备内部的安装位上，也能配合排针直接插在母座上实现免螺丝固定，整体厚度控制在较薄的区间，就算是空间紧凑的传感器采集终端外壳内部，也不会和电池、主控板产生空间冲突。模块的金属屏蔽罩覆盖了核心射频电路区域，一方面能阻挡外界的电磁干扰，比如工业现场变频器、伺服电机产生的电磁辐射，避免影响射频芯片的接收灵敏度，

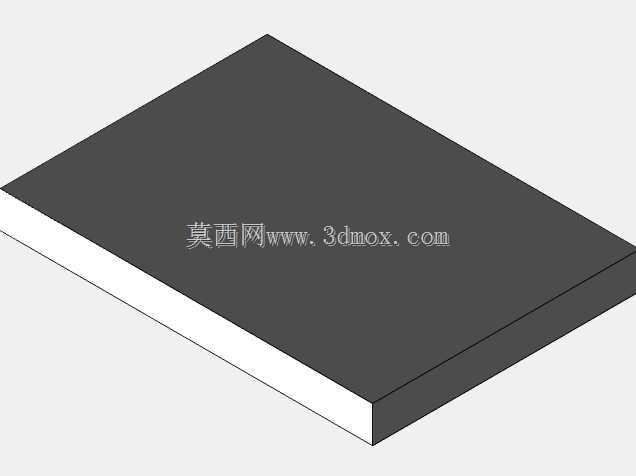

　　另一方面也能减少自身射频信号对外的辐射泄露，满足现场电磁兼容的基本要求。实际选型应用的时候，这类模块不需要额外做射频电路的调试，只要对接好电源、串口收发引脚，配置好对应的空中速率、工作信道就能实现透明传输，相当于把有线的串口连接直接替换成无线链路，对于做设备改造的工程师来说，不需要改动原有主控的程序逻辑，就能快速实现设备的无线通讯升级。设计三维模型的时候，精准还原了板上每个元件的高度差，比如SMA接头的突出长度、屏蔽罩的顶面高度、排针的伸出长度，这些尺寸细节直接决定了后续做外壳设计、安装空间校核的时候会不会出现干涉，很多新手建模的时候容易忽略接插件的实际安装公差，导致打样出来的外壳装不上，或者天线接头拧不到位。

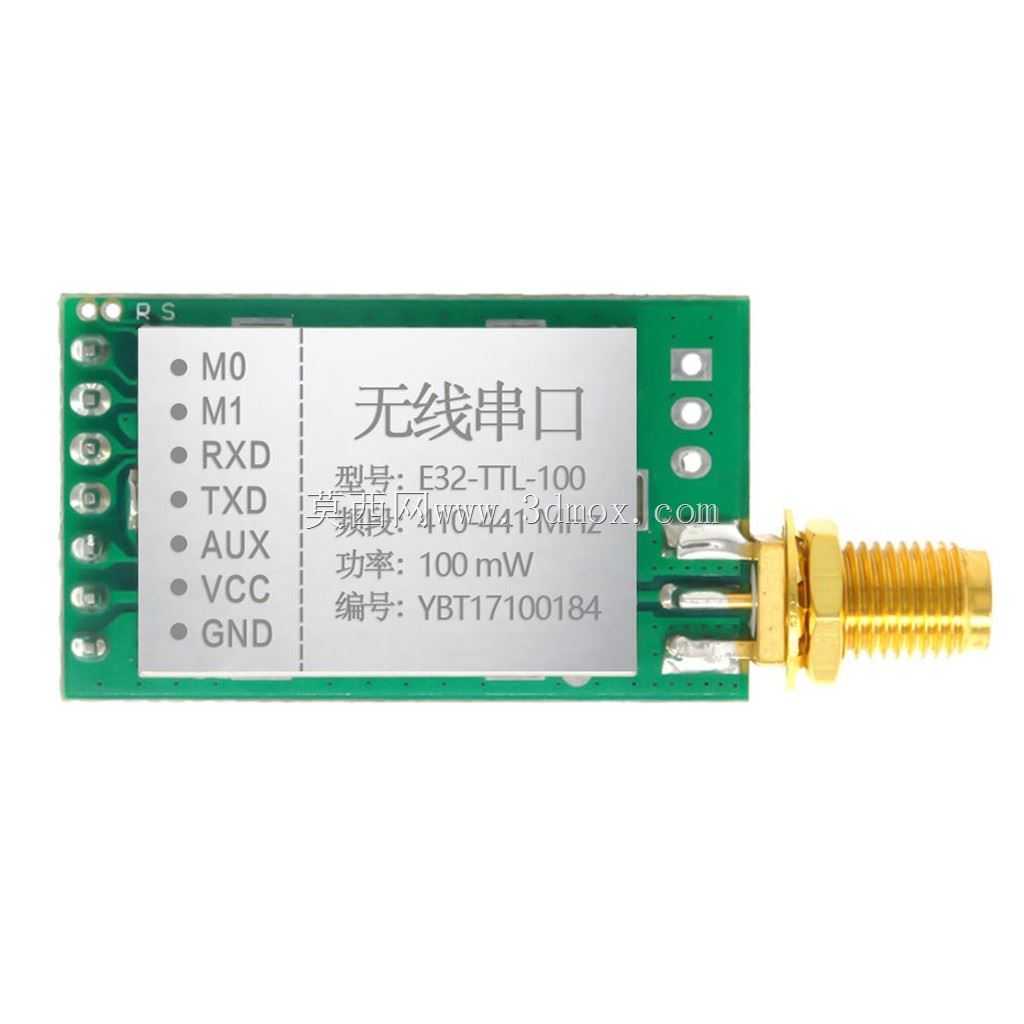

　　模块的工作频段覆盖410-441MHz，默认433MHz的常用频段，100mW的发射功率在空旷环境下能达到可观的传输距离，就算是有建筑物遮挡的厂区环境，也能比普通2.4G无线模块的穿透能力强很多，适合做分散节点的组网通讯。做结构设计的时候还考虑了生产装配的便利性，所有接口元件都采用贴片加插件的加固设计，SMA接头特意做了金属过孔焊接固定，就算频繁插拔天线也不会把焊盘扯掉，适合工业场景下的频繁维护操作。
