非DIN规格44x100尺寸工业控制器三维建模

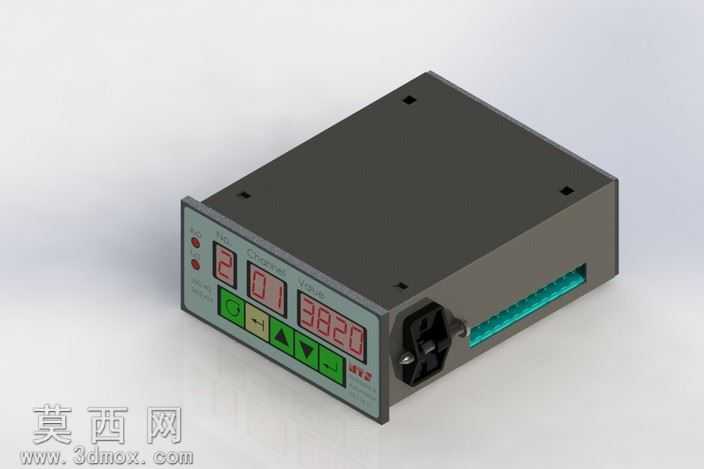

本作品为针对双不平衡负载液压缸同步运动控制场景设计的非DIN规格44x100尺寸工业控制器三维模型，建模过程严格遵循工业控制设备的实际生产设计逻辑，采用SolidWorks完成全参数化建模，所有结构尺寸均匹配工业现场的安装与接线需求。模型整体采用钣金折弯成型的金属壳体作为主体结构，建模时精准还原了壳体的折弯圆角、安装固定孔位、侧边接线端口的结构细节，壳体表面做哑光深灰金属质感处理，通过材质参数调整还原了冷轧钢板喷塑后的细腻磨砂质感，避免了塑料材质的廉价观感。前面板部分采用分区化设计，建模时分别构建了双组数码显示窗口、功能按键区、状态指示灯的独立结构：两组红色数码显示管分别对应通道参数与实时数值显示，建模时还原了数码管的段码结构与红色透光材质效果，搭配浅灰底色的面板印刷标识，清晰区分功能区域；功能按键包含绿色启动按键、黄色设置按键以及上下方向调节按键，每个按键都做了独立的凸起结构与按键间隙设计，还原真实按键的触感结构；侧边的状态指示灯分别对应电源、运行、故障状态，采用红、绿双色的半透明透光材质，模拟指示灯点亮时的漫射光效。设备侧端分别设计了电源输入接口与多针接线排接口，电源接口还原了品字插座的卡扣与插脚结构，接线排则做了等距排列的接线端子槽与防呆定位结构，满足工业现场的接线防护需求。设计过程中充分考虑了非DIN安装的适配性，壳体的四个边角预留了嵌入式安装固定孔，无需标准DIN导轨即可完成设备固定，适配各类定制化液压设备的控制柜安装需求；内部结构预留了电路板安装位与走线空间，虽然模型未做全内部拆解，但壳体的内部限位筋、安装柱结构都做了精准还原，可直接用于后续的结构验证与生产开模参考。渲染阶段采用工作室均匀布光，通过多角度光源凸显壳体的金属质感与面板的印刷细节，阴影参数调整柔和，避免过度阴影遮挡结构细节，最终呈现的效果可直接用于产品宣传样册、安装说明配图等场景，完整还原了工业控制器的专业质感与结构特征，能够为液压同步控制类设备的配套控制器设计提供直观的三维参考。
