水电工程用带传感反馈长行程液压缸结构

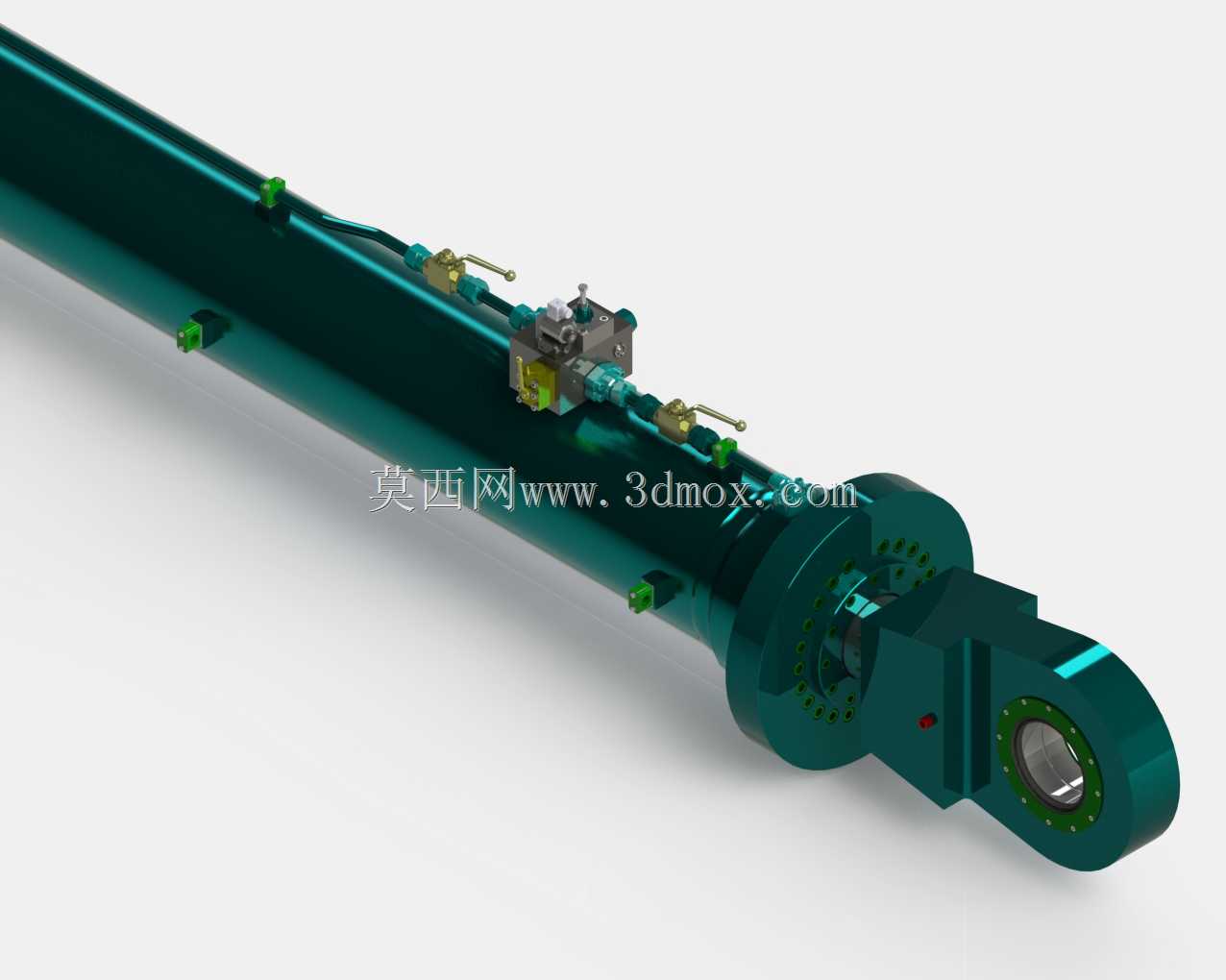

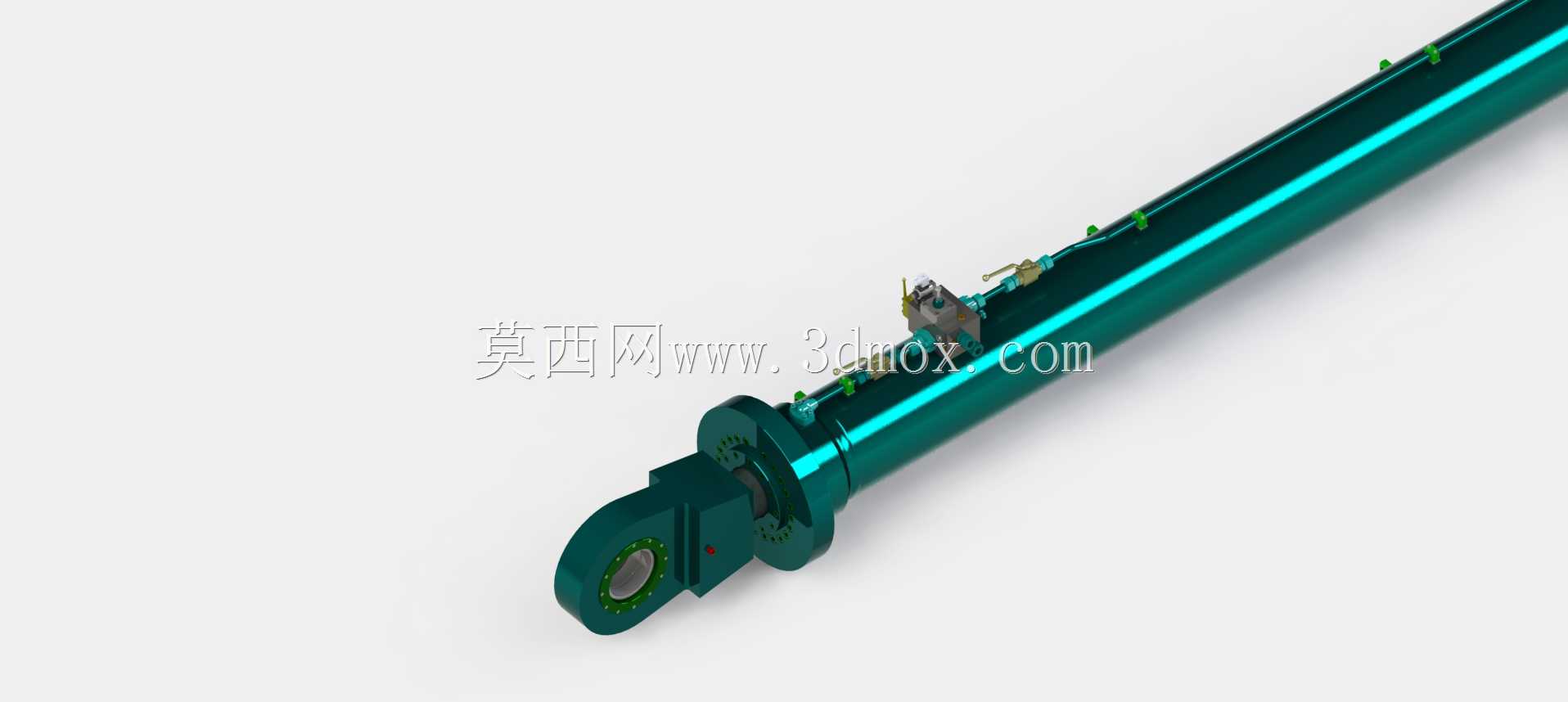

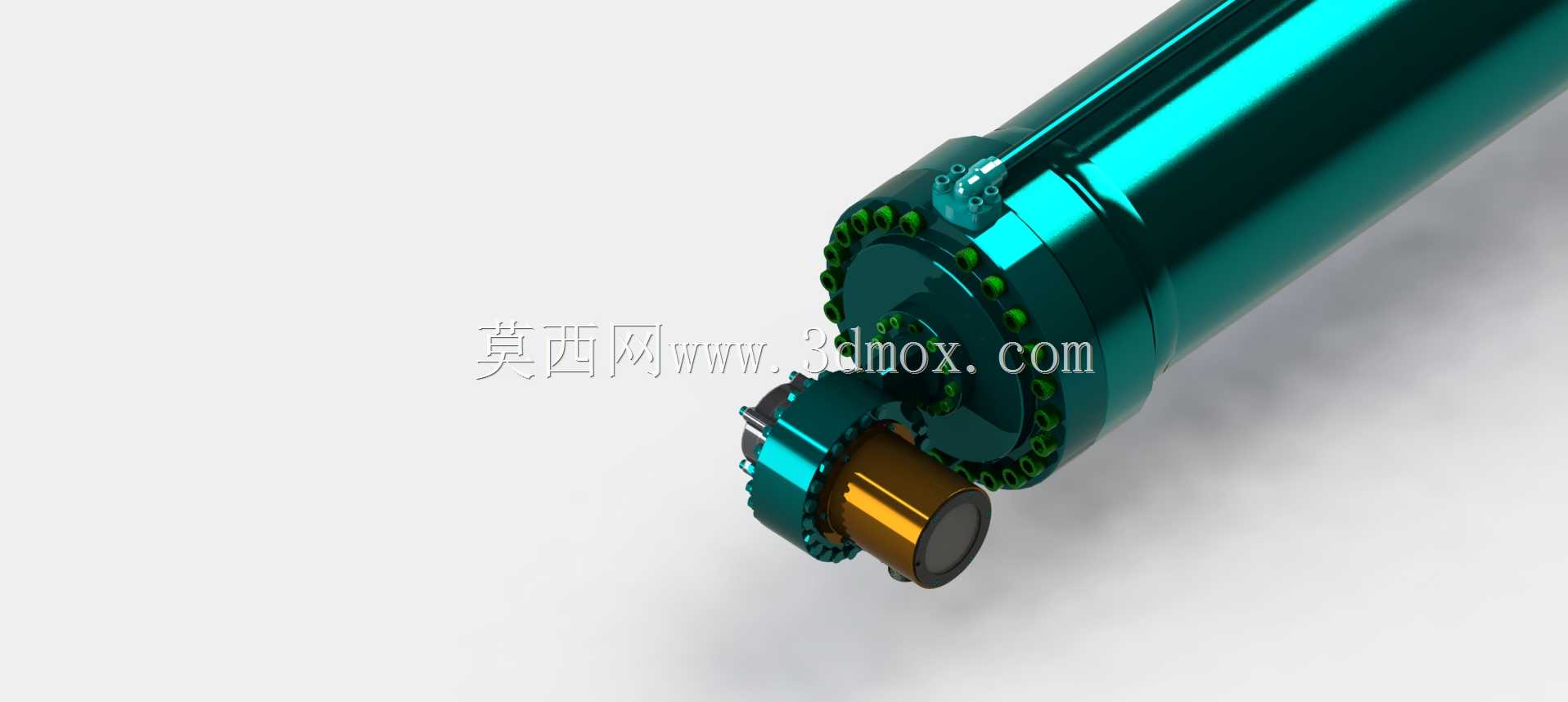

　　这款液压缸的设计初衷是匹配水电场景下的重载直线驱动需求，区别于常规工业液压缸，其整体结构围绕水电工况的高可靠性、长行程、状态可监测要求做了针对性优化。从安装端来看，缸体尾部采用单耳铰轴式连接结构，铰接孔内集成了自润滑轴承衬套，能够适配安装基座存在的小幅角度偏转，避免缸体在长期受载过程中出现侧向憋卡，这类安装形式在水电闸门启闭、水轮机部件调节类场景中十分常见，可抵消土建施工带来的安装基准偏差，降低现场安装调试的精度要求。缸筒部分采用高强度无缝钢管加工，内壁做了滚压硬化处理，表面粗糙度控制在Ra0.4以内，配合活塞上的格莱圈与斯特封组合密封，能够在长期往复运动中保持稳定的内泄控制，即使在水电现场潮湿、存在少量水汽侵入的环境下，

　　也能避免密封件过早磨损失效。缸体上集成的阀组与传感器组件是这款结构的核心特点，不同于常规液压缸仅靠外部液压站控制动作，这款缸在缸筒外壁就近安装了液压控制阀块，缩短了控制油路的长度，能够提升动作响应速度，同时减少外部管路的布置数量，降低现场管路泄漏的风险；外置的行程传感器可以实时反馈活塞杆的伸出位置，将位置信号传输至中控系统，实现驱动行程的闭环控制，满足水电设备对开度调节的精度要求，比如在导叶调节、闸门开度控制场景中，不需要额外加装外部行程检测装置，直接通过缸体自带的传感单元就能获取实时位置数据。缸体上分布的多个歧管接口分别对应有杆腔、无杆腔的进出油以及泄油回路，每个接口都做了法兰式连接结构，相比螺纹连接具备更高的承压能力与抗振性能，

　　适配水电场景中设备长期受水流冲击、存在持续微振的工况。活塞杆表面做了镀硬铬加抛光处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HV800以上，能够抵御户外环境下的锈蚀与杂质刮擦，前端的防尘圈采用双唇口结构，可以阻挡外界的泥沙、水汽进入缸体内部。从行程参数来看，这款缸的有效行程达到4600mm，属于长行程液压缸范畴，设计过程中特意做了活塞杆挠度校核，在全伸状态下，活塞杆的自身下垂量控制在允许范围内，避免出现活塞杆刮蹭缸筒内壁的问题；缸筒外径与活塞杆直径的匹配经过了抗屈曲计算，能够承受额定工况下的轴向压缩载荷，不会出现活塞杆失稳变形的问题。缸体上分布的多个固定管夹用于整理外接液压管路，避免设备动作过程中管路出现晃动、摩擦破损，

　　所有外接管路的走向都沿着缸体轴向布置，不会超出缸体的最大外轮廓边界，方便现场安装时的空间排布，不会与周边的土建结构、其他设备部件产生干涉。这款液压缸的整体结构没有采用冗余的装饰性设计，所有外部组件都服务于功能实现，阀块的安装位置经过了重心校核，不会因为阀块偏载导致缸体受力不均，传感器的防护等级满足户外露天使用要求，接线接口做了防水密封处理，能够适应水电现场高湿度、多喷淋的使用环境。在密封系统的设计上，除了活塞与活塞杆处的主密封，还设置了多道缓冲密封，在活塞杆运行到行程端点时，能够通过缓冲结构降低冲击载荷，避免端盖受到刚性撞击，延长缸体的整体使用寿命，这一设计对于水电场景中不便于频繁停机维护的使用需求十分适配，能够大幅降低设备的运维频次。
