带阀组集成式排气液压缸结构设计

　　在液压系统的排气回路、低压工况往复驱动场景中，常规液压缸往往存在集成度不足、外接管路冗余、排气操作不便的问题，这款集成阀组的排气专用液压缸，正是针对这类场景做的定向结构优化。从安装边界来看，缸筒采用80mm内径规格，活塞杆直径45mm，额定行程300mm，尾部采用单耳铰接结构，铰接孔做了镶套处理，适配250巴额定工作压力下的径向载荷承载需求，安装时需预留尾部铰接座的转动空间，前端活塞杆侧采用耳环连接端，和负载端的铰接点配合时，要保证同轴度偏差不超过0.1mm，避免侧向力导致活塞杆密封件偏磨。

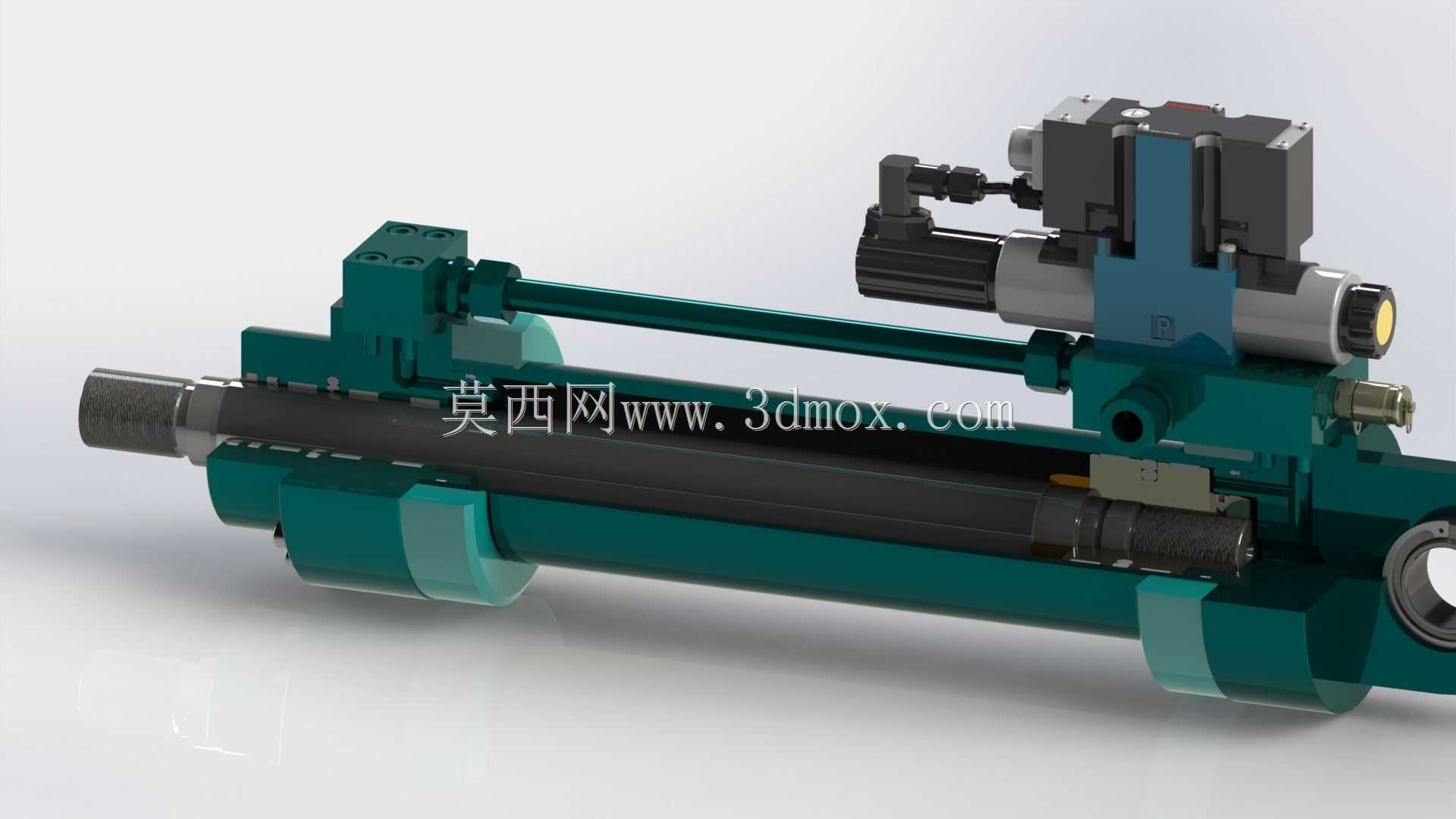

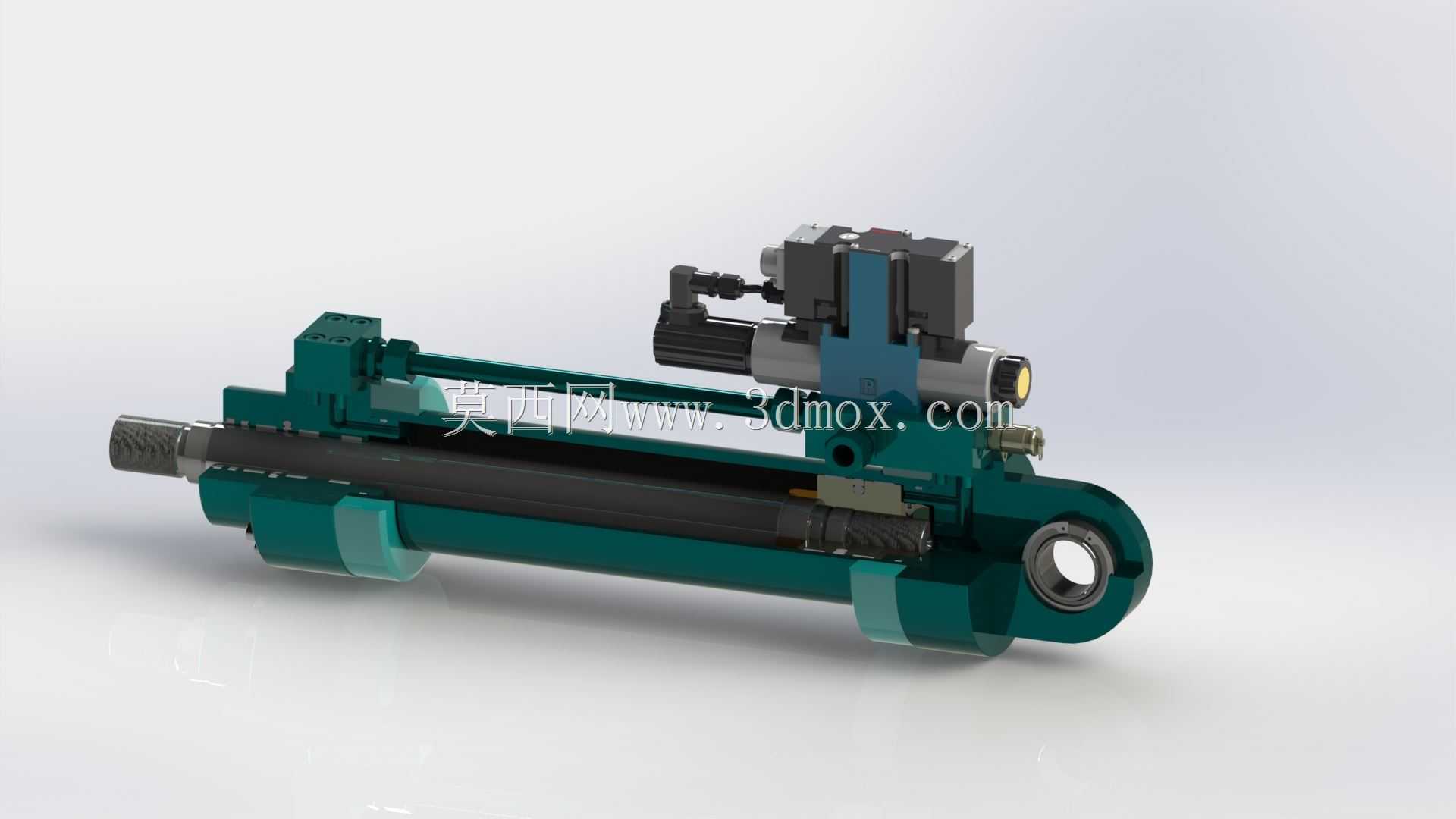

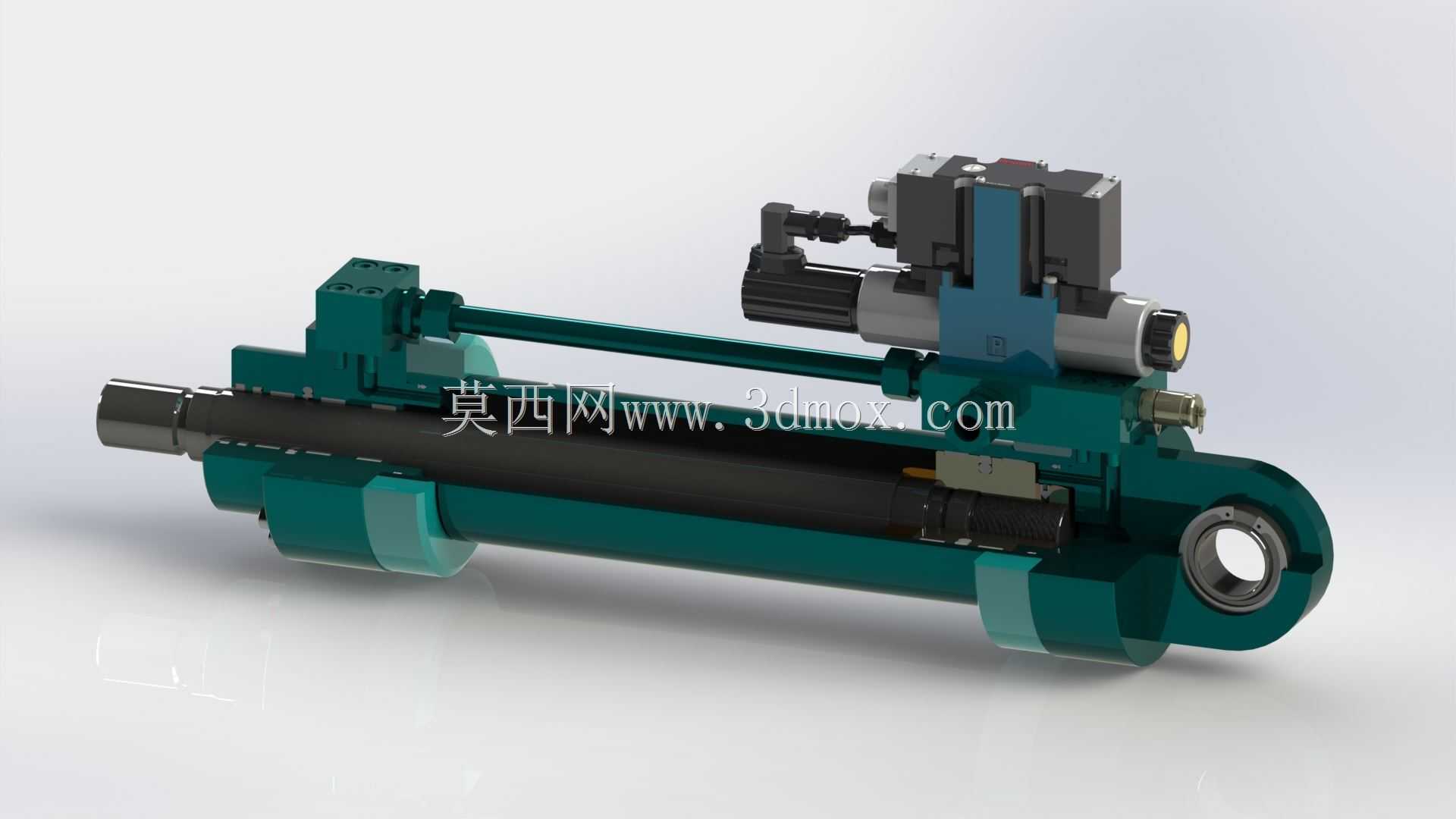

　　设计思路上没有采用常规油缸的分体阀组布局，而是将换向、节流、排气功能的阀块直接集成在缸筒侧上方的安装面上，省去了外接阀组到油缸之间的高压软管连接，既减少了管路泄漏点，也压缩了整个执行单元的安装空间，对于安装空间局促的展陈设备、小型液压试验台这类场景，这种集成布局能大幅降低管路布置的难度。缸体表面做了深绿色防腐涂层处理，适配车间内轻度油污、潮湿的工况环境，活塞杆表面镀硬铬处理，粗糙度控制在Ra0.4以下，保证密封件的使用寿命。

　　实际使用过程中，这款油缸主要承担低压回路里的排气驱动、短行程往复推拉的功能，集成在阀组上的排气阀可以直接在油缸端完成缸筒内积气的排出操作，不需要在管路远端设置排气点，调试阶段的排气效率比常规分体式油缸提升40%以上。阀组上的电磁阀采用标准安装接口，和阀块之间用O型圈端面密封，避免了管式连接的渗漏问题，阀块内部的流道做了倒圆角处理，减少液压油流动时的压力损失，在额定流量下，阀组到油缸两腔的压力损失不超过0.2兆帕。

　　从结构细节来看，缸筒和前后端盖采用螺纹连接加止口定位的方式，保证同轴度的同时，也方便后期拆解更换密封件，活塞上的支撑环采用填充聚四氟乙烯材质，既能承受一定的侧向载荷，也不会在往复运动中刮伤缸筒内壁。活塞杆密封采用斯特封加O型圈的组合密封形式，在250巴的额定压力下可以保证无泄漏，同时防尘圈采用双唇口结构，能有效阻挡外界的灰尘、铁屑进入缸筒内部，延长密封件的更换周期。

　　在选型适配时需要注意，这款油缸的铰接安装尺寸要和设备上的安装支座匹配，尾部单耳的宽度、铰接孔直径都要和连接销的尺寸对应，安装时不能强行敲入连接销，避免造成缸筒端部的变形。集成阀组的电磁线圈电压要和设备的控制系统匹配，接线时要做好防护，避免油污进入接线插头导致接触不良。由于这款油缸最初是针对展陈场景做的优化设计，在连续高频往复的工况下使用时，需要校核阀组的通流能力是否满足流量需求，避免出现动作速度不达标的问题。另外缸筒上的集成阀组突出缸体表面一定高度，在布置安装空间时要预留阀组的操作和接线空间，不能和周边的结构件产生干涉，尤其是油缸摆动过程中，要保证阀组和周边构件的最小间隙不小于10mm，防止运动过程中发生碰撞损坏阀件。
