小型水电站单滤芯反冲洗过滤装置

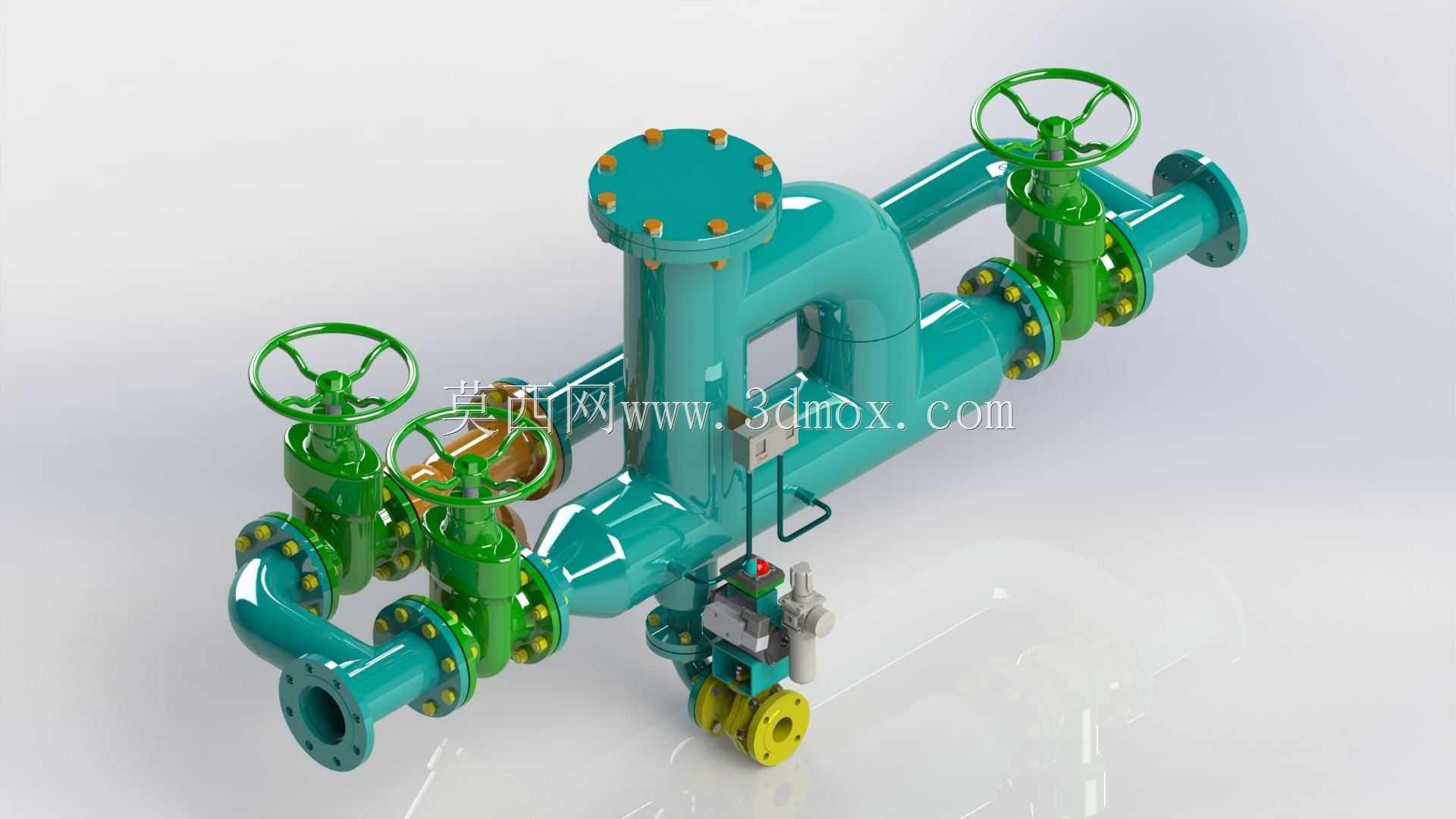

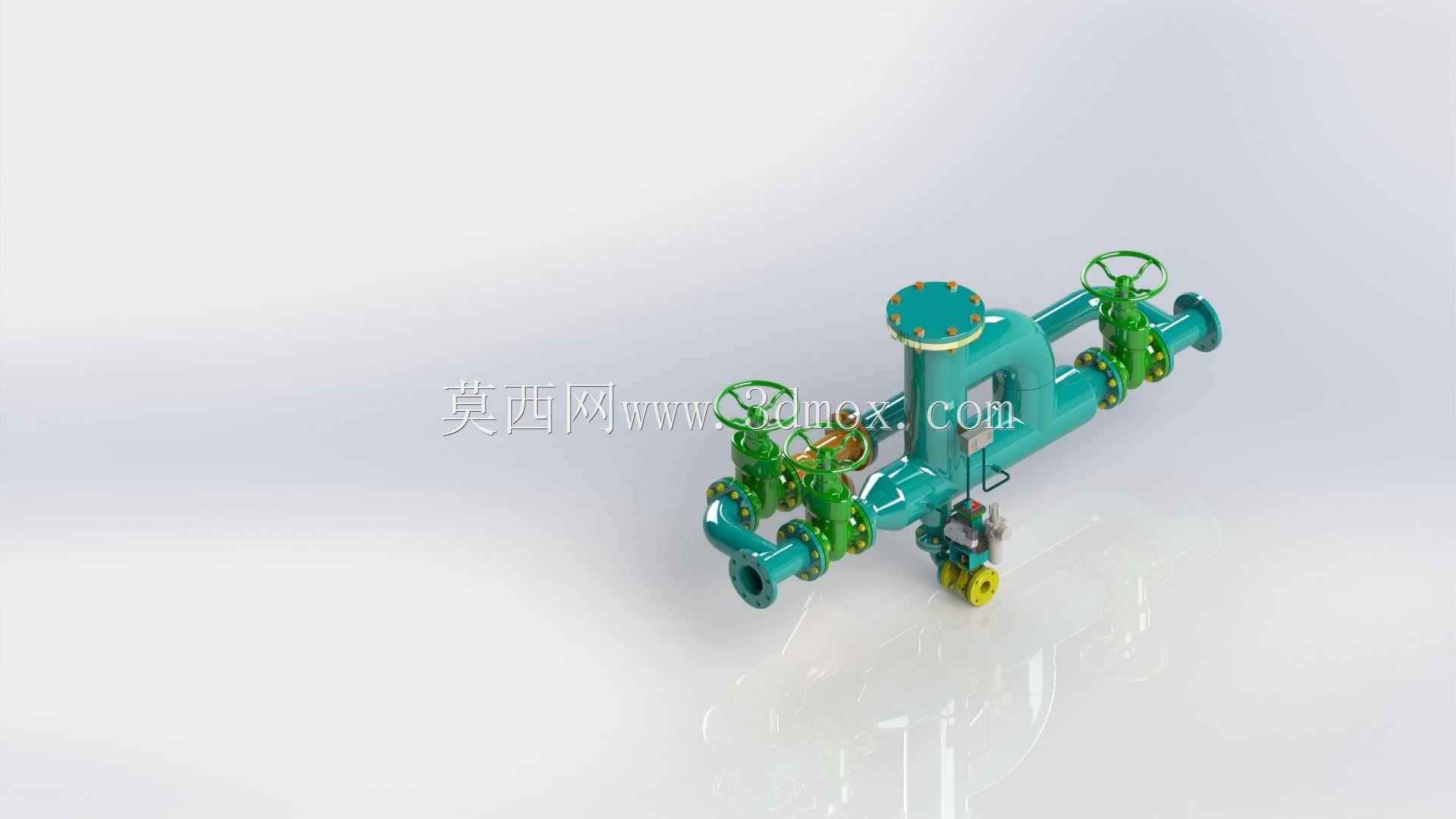

　　这套过滤装置主要面向小型水电站的技术供水回路设计，也可适配工矿企业循环冷却水、小型给排水系统的杂质过滤工况，核心作用是拦截管路流体中的固体悬浮颗粒，避免下游水轮发电机组冷却管路、控制阀件、换热元件因杂质淤积出现通径减小、卡涩、磨损等问题，保障辅机系统长期稳定运行。不同于常规多芯式反冲洗过滤器的冗余结构，这套单滤芯结构更适配通径DN100的中小流量管路，整体占地尺寸紧凑，支腿采用落地式安装设计，底部预留的安装孔位可直接与预埋基础板通过螺栓紧固，安装时需注意进出口法兰的同轴度偏差控制在1.5mm以内，避免管路附加应力作用在过滤器筒体上造成密封面渗漏。装置进出口公称通径均为DN100，额定工作压力6bar，壳体强度试验压力可达9bar，

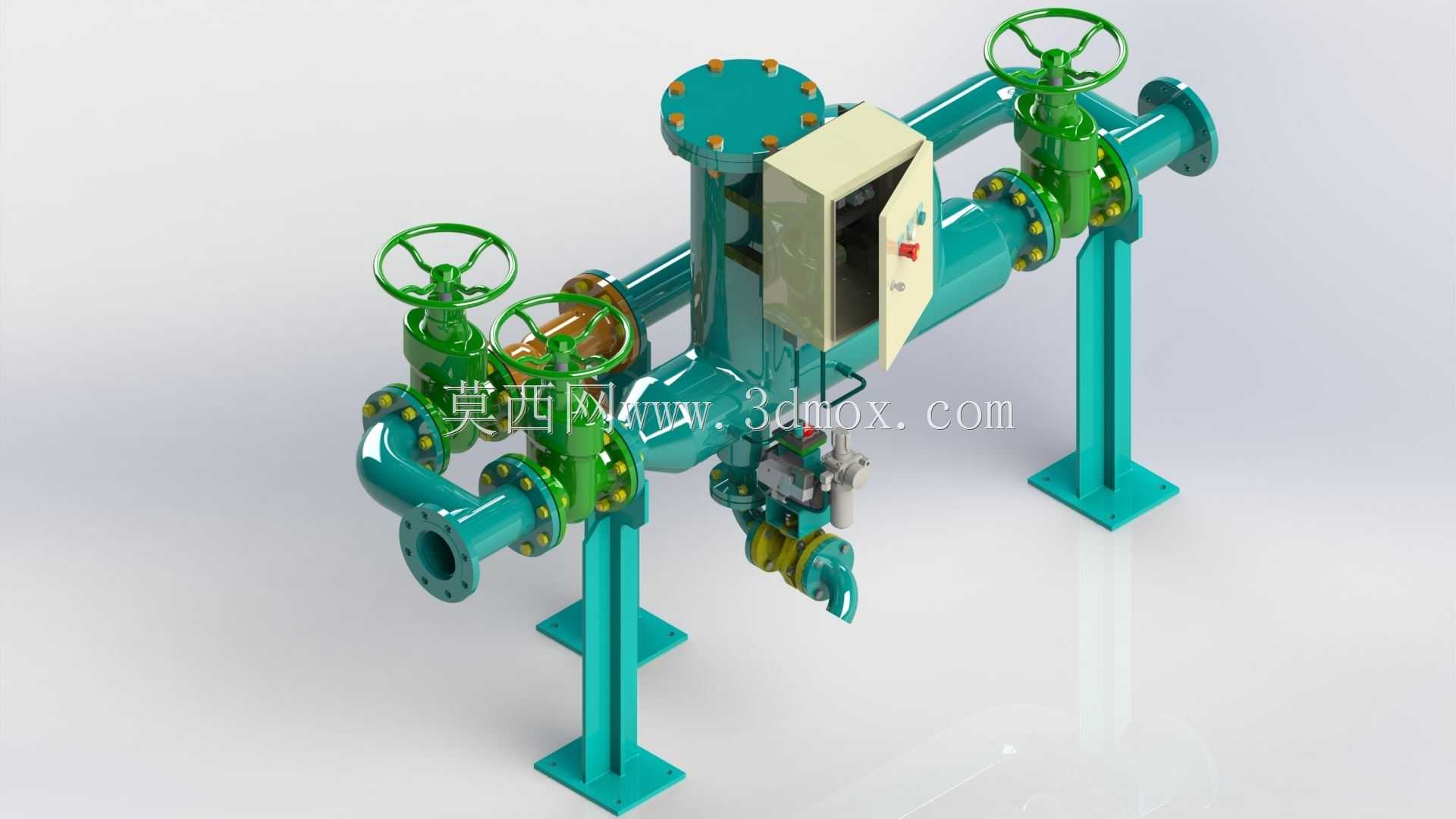

　　适配的过滤精度覆盖0.5-3mm的颗粒拦截需求，可根据实际水质情况更换不同精度的滤芯组件。结构上采用卧式筒体布局，筒体顶部设置快开式检修端盖，端盖周向布置的紧固螺栓可实现快速拆卸，无需吊装大型设备即可完成滤芯的检查与更换；筒体侧面集成了控制箱，内置反冲洗流程的控制逻辑，可根据进出口压差阈值自动触发反冲洗程序，也支持手动操作切换冲洗状态。管路侧配置的三个手轮式闸阀分别负责正常过滤通路截断、反冲洗进水通路控制、排污通路启闭，阀门与筒体之间采用法兰连接，密封垫片选用耐水橡胶材质，适配常温水介质的密封需求。反冲洗作业时无需停机截断主回路供水，通过阀门切换即可让部分清洁流体反向穿过滤芯，将滤芯表面附着的杂质从排污口冲出，

　　整个冲洗过程持续时间短，对主系统供水压力的波动影响控制在0.5bar以内，不会造成下游供水中断。设计阶段充分考虑了现场运维的便利性，所有操作手轮的安装高度均设置在距离安装基准面1.2-1.5m的区间内，无需登高即可完成阀门操作；控制箱的箱门采用带观察窗的结构，可直接查看内部元件的运行状态，箱门设置的锁具可避免非运维人员误操作。支腿采用型钢焊接结构，与筒体连接处做了加强筋处理，可承受满水状态下的设备自重以及管路水锤带来的瞬时冲击载荷，进出口法兰采用标准PN16法兰尺寸，可直接与同规格的工业管路对接，无需额外制作过渡连接件。排污口设置在筒体底部最低位置，可保证反冲洗时杂质能够随流体完全排出，不会在筒体底部形成淤积死角；

　　筒体顶部设置的排气螺塞可在设备初次投运时排出筒体内的空气，避免气阻影响过滤流量。整套装置的结构布局充分考虑了小型电站的安装空间限制，整体宽度控制在1.8m以内，高度不超过2m，可直接安装在厂房内的技术供水层，无需额外扩建安装空间。
