工业集成式液压动力供油单元结构

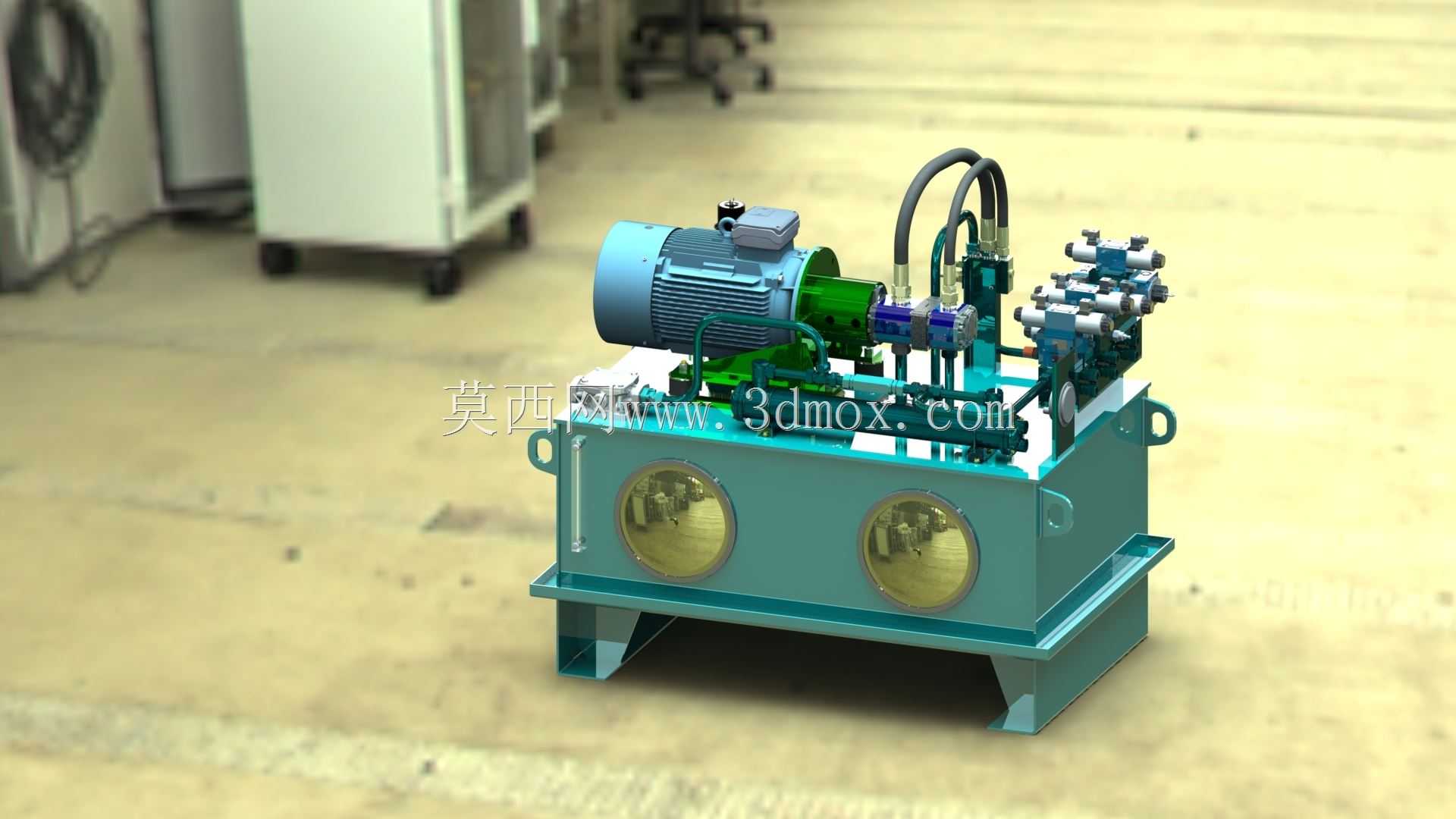

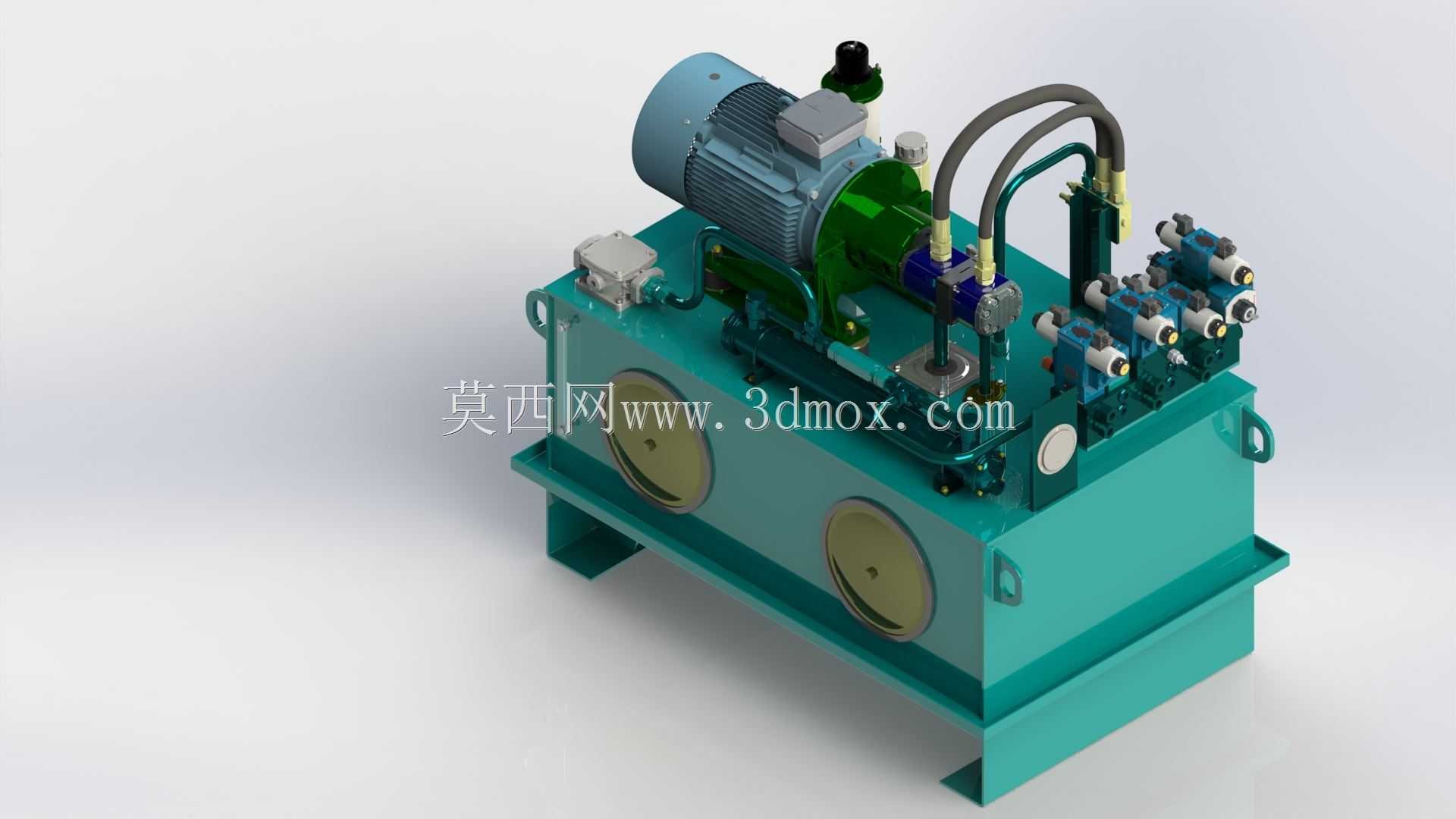

　　这套液压动力单元的结构设计，完全围绕橡胶生产车间的连续作业工况展开，在做三维结构排布的时候，首先要考虑的就是现场安装的地面承重与管线对接的便利性，整体采用下置油箱的落地式结构，油箱底部设置四个带安装孔的支撑脚，支撑脚高度预留了120mm的间隙，一方面方便现场叉车转运时叉齿伸入，另一方面也给油箱底部的排污球阀留出操作空间，避免日常维护时需要抬升整机。油箱本体采用6mm厚的Q235钢板焊接成型，侧面开设两个圆形清洗检修口，检修口采用带密封胶条的法兰盖板固定，不用整体拆解油箱就能完成内部滤芯更换、油泥清理的作业，这一点是针对橡胶加工车间粉尘多、液压油容易混入杂质的工况专门做的设计，能大幅降低后期维护的拆装工作量。

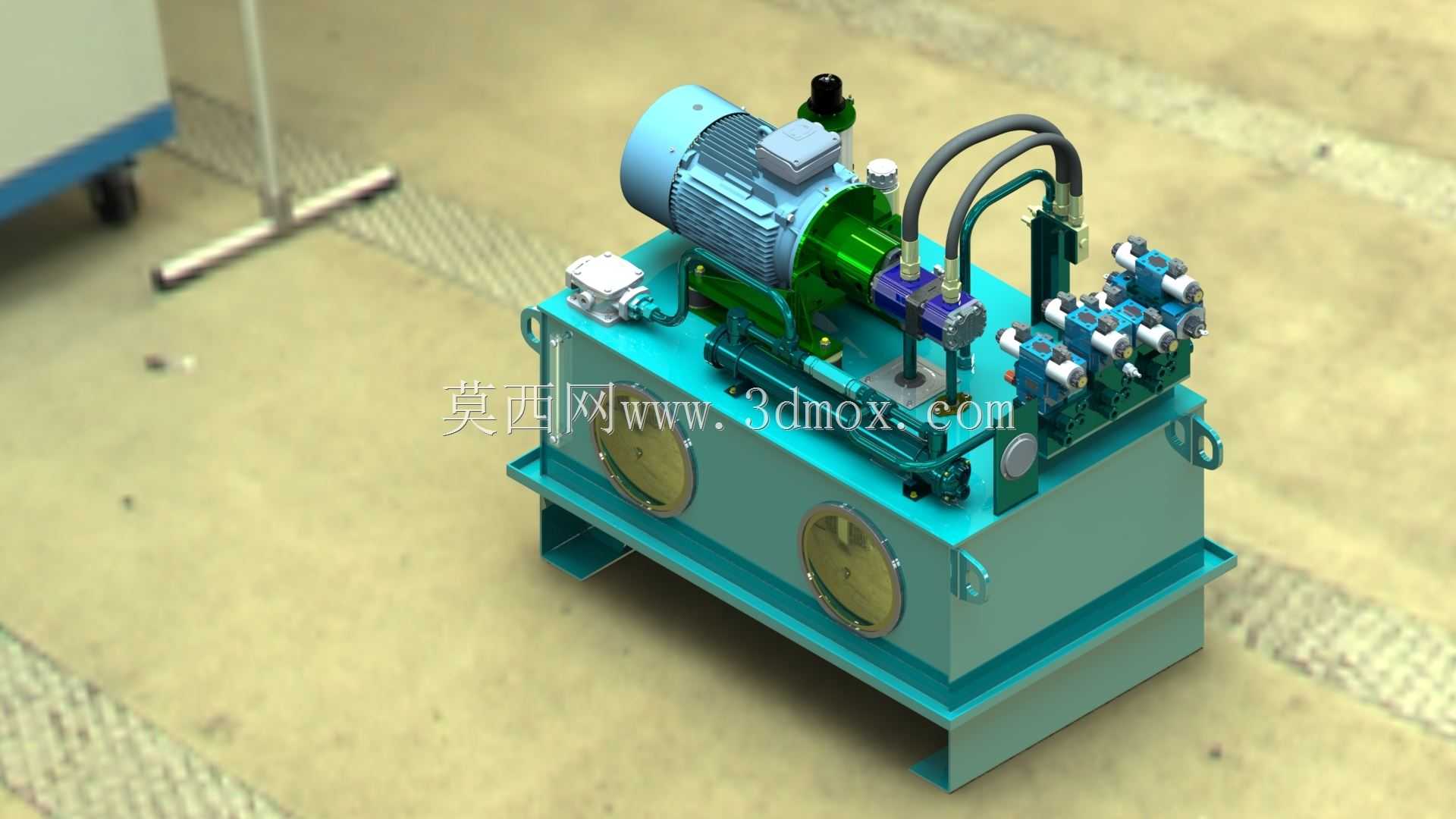

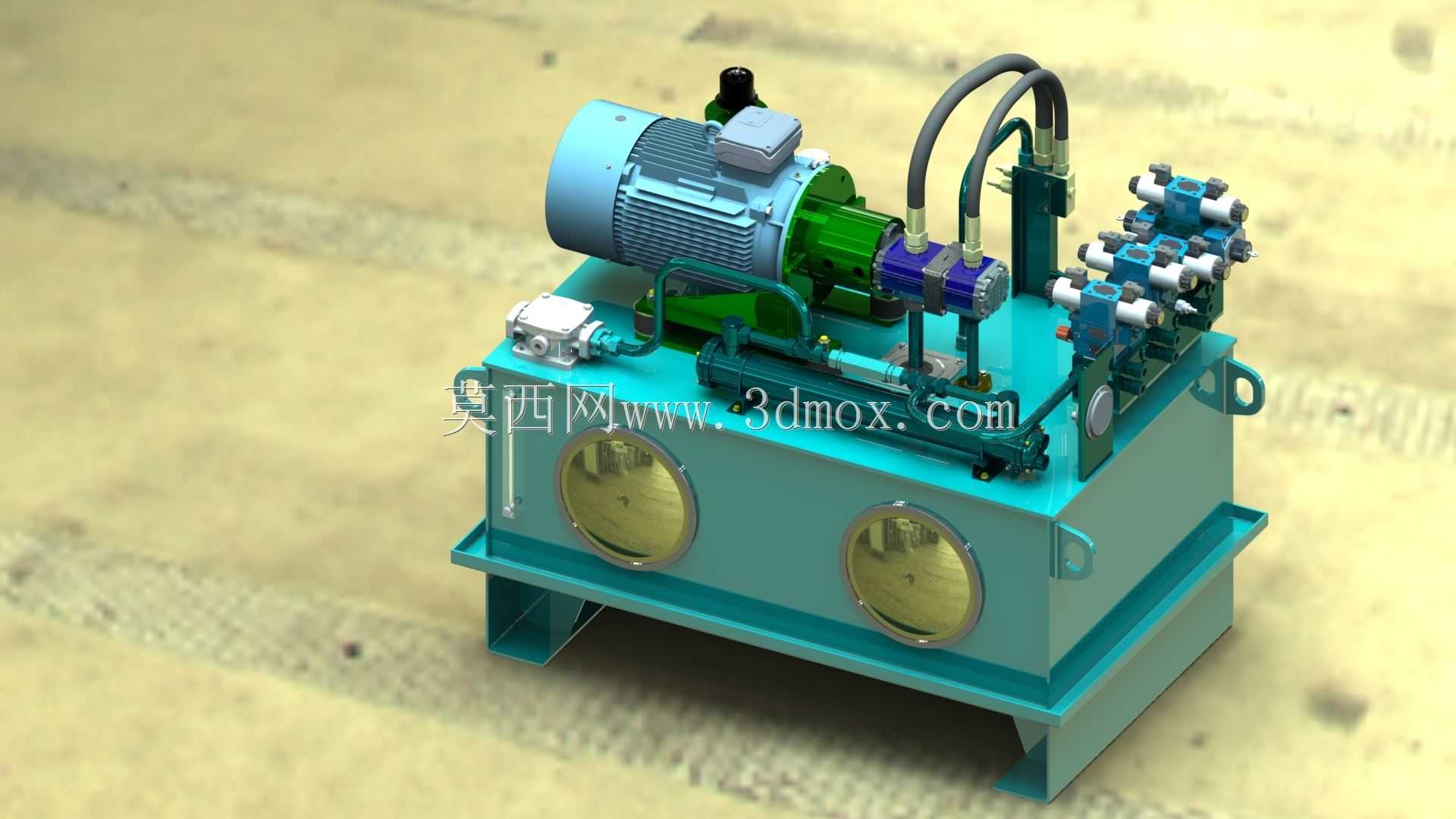

　　动力端的排布上，将卧式电机与齿轮泵通过钟形罩直连安装在油箱顶面的安装座上，安装座与油箱顶面之间垫有5mm厚的耐油橡胶减震垫，能抵消电机运转时的振动传递，避免油箱焊缝长期受振动出现渗油问题。电机的接线盒朝向设备外侧，方便现场电工接电操作，泵的吸油口直接插入油箱内部液面以下，吸油管端部安装了粗精度滤网，避免大颗粒杂质进入泵体造成齿轮磨损。压力输出端的阀组采用叠加式安装结构，所有溢流阀、换向阀、单向阀都集成在统一的阀块上，不用做分散的管路连接，既减少了管路接头的渗油点，也压缩了整体的安装空间，阀块的安装位置特意选在油箱顶面靠近操作侧的位置，每个阀的调节手柄都朝向外侧，现场调试压力、调整阀组参数的时候不用探身到设备内侧，操作空间足够。

　　管路设计上，泵出口到阀块的高压管路采用两层钢丝编织的高压胶管，胶管的弯曲半径严格控制在管径的10倍以上，避免胶管弯折过久出现爆裂问题，回油管路直接通入油箱内部液面以下，回油口设置45度斜切口，能减少回油冲击产生的气泡，避免气泡进入液压系统造成执行元件爬行。油箱顶面还设置了空气滤清器、液位液温计，空气滤清器兼顾加油口的功能，加油时不用拆开其他盖板，直接通过滤清器注入液压油就能完成过滤，液位计安装在油箱正面的易观察位置，操作人员站在设备旁边就能直接看到当前油位高度，不用攀爬或者俯身查看。

　　在安装边界的考量上，设备整体的宽度控制在800mm以内，长度控制在1200mm左右，高度不超过1100mm，能直接通过车间的标准通道门，不用拆解就能转运到安装位置。设备的左右两侧都预留了吊环安装孔，现场如果没有叉车，也可以用行车通过吊环完成吊装作业。阀组的输出油口都设置在阀块的同一侧，统一采用M22×1.5的标准接头，现场对接执行机构的管路时不用调整方向，所有输出口的间距保持在40mm以上，能容纳标准扳手的操作空间，拧接头的时候不会和相邻接头干涉。另外在油箱的侧面还设置了独立的接线端子盒，所有电机、压力传感器的线缆都汇总到端子盒内，现场布线只需要将主电源线接入端子盒即可，不用拆开电机或者阀组的护罩找接线点，能大幅缩短现场安装的布线时间。

　　从实际应用场景来看，这套动力单元主要给橡胶生产线上的平板硫化机、密炼机的开合模机构、锁紧机构提供稳定的压力油源，设计额定工作压力为16MPa，流量匹配执行元件的最大动作速度需求，溢流阀的设定压力比最高工作压力高10%左右，既能保证系统压力足够，也能避免超压损坏密封件。油箱的有效容积按照泵流量的5倍设计，能保证液压油有足够的散热与沉淀杂质的时间，即使在夏季车间环境温度较高的情况下，连续作业时油温也不会超过60摄氏度，不用额外加装冷却器就能满足工况需求，既降低了制造成本，也减少了后期冷却器维护的工作量。
