水电站用大口径电动液压刀闸阀结构设计

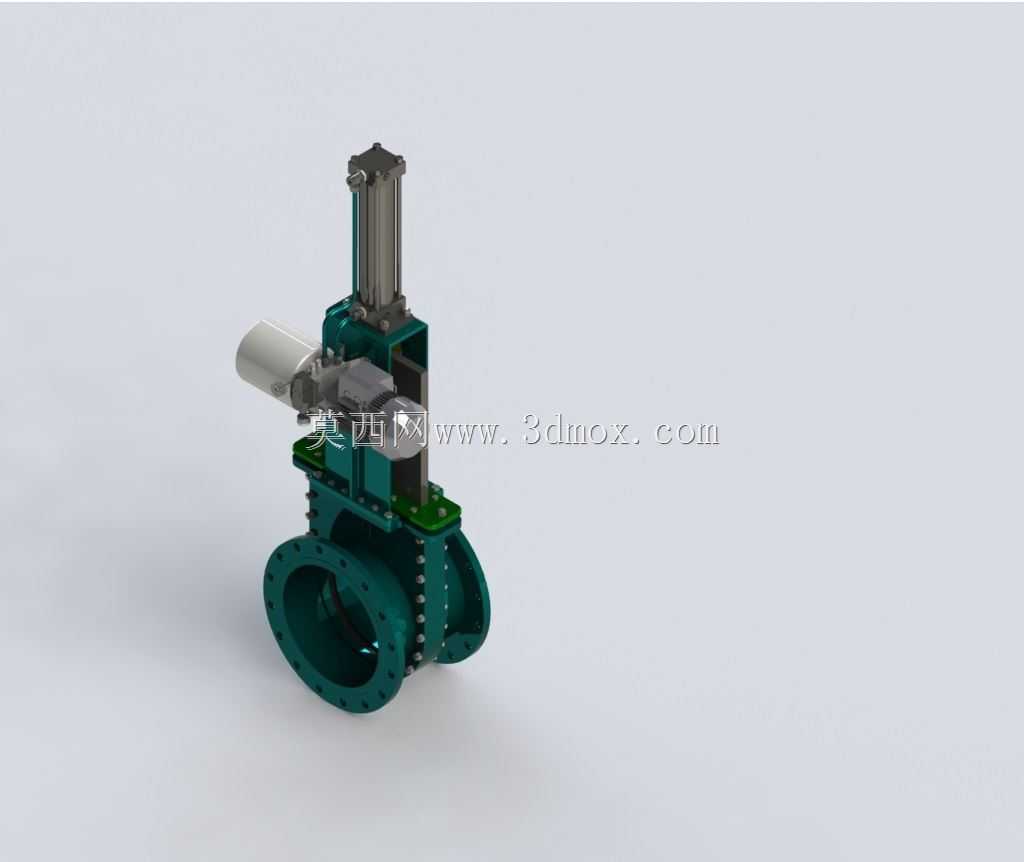

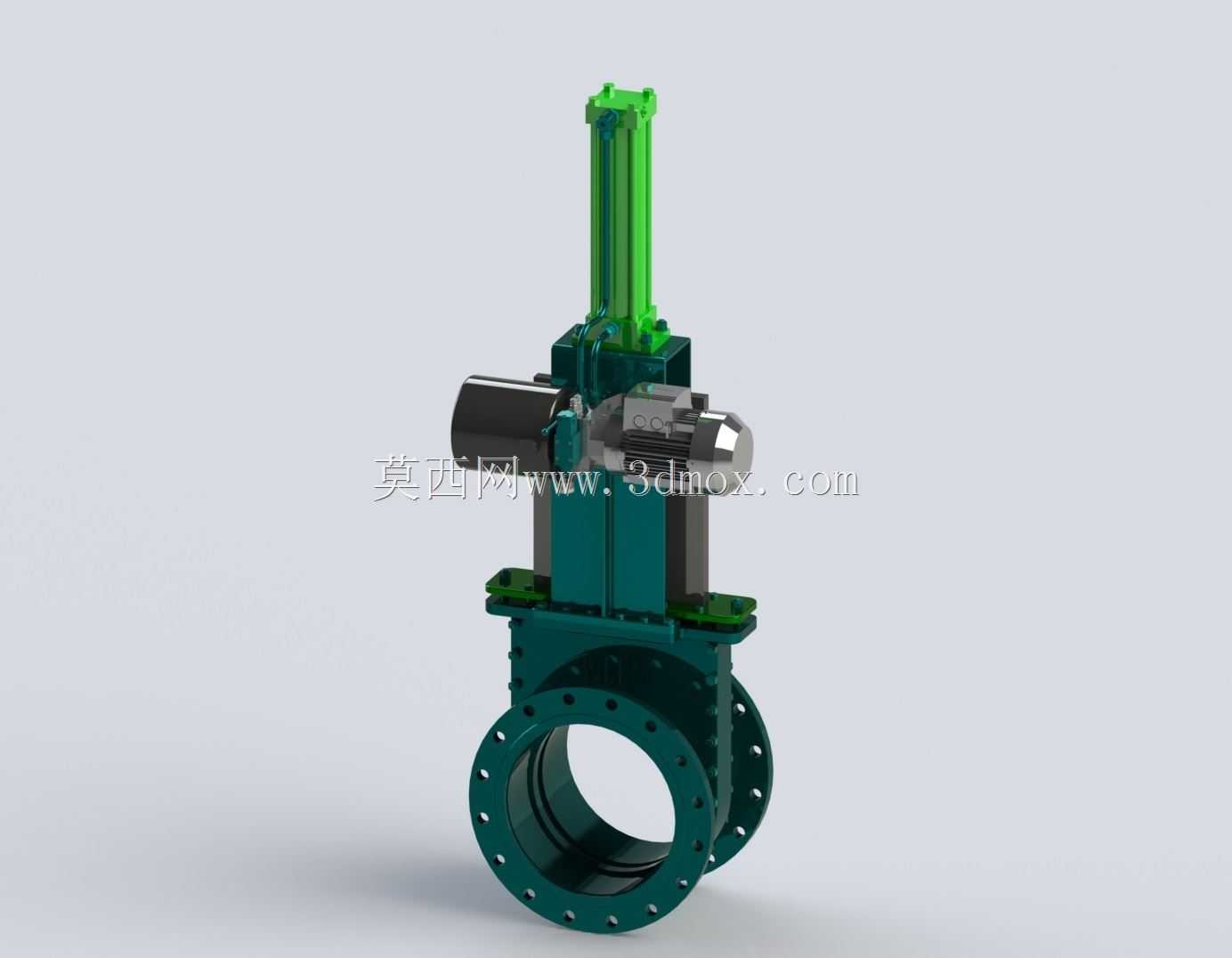

　　在水利水电枢纽的输水、泄洪及机组供水管路系统中，大口径截断类阀门的可靠性直接决定整套管路系统的运行安全，尤其是水头波动大、介质含少量泥沙颗粒的水电站工况，普通闸阀易出现卡涩、密封面冲蚀、启闭力矩不足等问题，电动液压驱动的刀闸阀正是针对这类严苛工况开发的截断设备。这款DN400通径的刀闸阀，采用法兰对接的安装形式，适配PN10压力等级的管路系统，可直接匹配同压力等级的标准法兰管路，安装时需注意阀体两侧法兰的同轴度偏差控制在1.5mm以内，避免额外的管路应力作用在阀体上导致密封面错位。驱动部分采用电液联动的结构形式，将液压动力单元与阀杆驱动缸集成在阀体上部，相比纯电动驱动的刀闸阀，液压驱动可输出更大的启闭推力，

　　即使阀板与阀座之间积存少量泥沙、水垢等杂质，也能顺利完成截断动作，不会出现电机堵转烧毁的问题；相比纯液压驱动的阀门，集成式电液单元不需要单独铺设长距离的液压管路，减少了管路泄漏点，现场布线仅需接入三相动力电源即可完成驱动部分的接线，安装调试的工作量更小。阀板采用整体不锈钢材质加工，密封面做了硬化处理，可耐受介质中少量硬质颗粒的冲刷，刀闸式的结构设计让阀板在启闭过程中存在剪切动作，可切断管路中混杂的纤维类、小颗粒杂物，避免杂物卡滞在密封面之间导致关闭不严的问题。阀体采用整体铸造结构，流道做了全通径设计，阀门全开状态下阀板完全收进阀腔上部，流道内无突出的节流结构，介质流经阀门时的压损极小，不会出现局部涡流导致的管路振动问题，

　　也减少了介质中颗粒对阀体内壁的冲蚀磨损。设计过程中，首先根据管路通径和压力等级计算阀板所需的最小密封比压，以此反推液压驱动缸的缸径和额定工作压力，确定驱动部分的输出推力留有1.5倍的安全余量，避免长期使用后密封面磨损、摩擦阻力增大导致启闭力不足；其次对阀杆的长径比做了校核，避免大行程启闭过程中阀杆出现弯曲变形，阀杆表面做了镀硬铬处理，降低与填料之间的摩擦系数，同时提升防锈能力，适配水电站潮湿的安装环境。安装边界方面，阀门上部的电液驱动单元总高度约为阀体通径的2.3倍，现场安装时需在阀门上方预留足够的检修空间，方便后期更换密封填料、检修液压动力单元；阀体两侧的法兰连接螺栓需采用对角分次拧紧的方式，避免法兰面受力不均导致密封垫片失效，

　　阀门底部设置有排污螺塞，可在管路检修时排出阀腔内积存的泥沙和积水。在实际应用场景中，这类阀门除了水电站的输水主管路，也可用于市政给排水、矿山矿浆输送、污水处理等工况的大口径管路截断，相比普通软密封闸阀，其金属硬密封的结构可耐受更高的介质温度，也能适应含固体颗粒的介质工况，使用寿命更长。设计建模时需重点关注阀板与阀座的配合公差，密封面的平面度公差需控制在0.02mm以内，保证关闭状态下的密封性能；液压驱动缸与阀杆的同轴度需严格控制，避免阀杆承受径向力导致填料磨损过快；阀体流道的过渡位置需做圆角处理，减少应力集中，提升阀体承压能力。
