水利枢纽用液压驱动翻板闸门结构

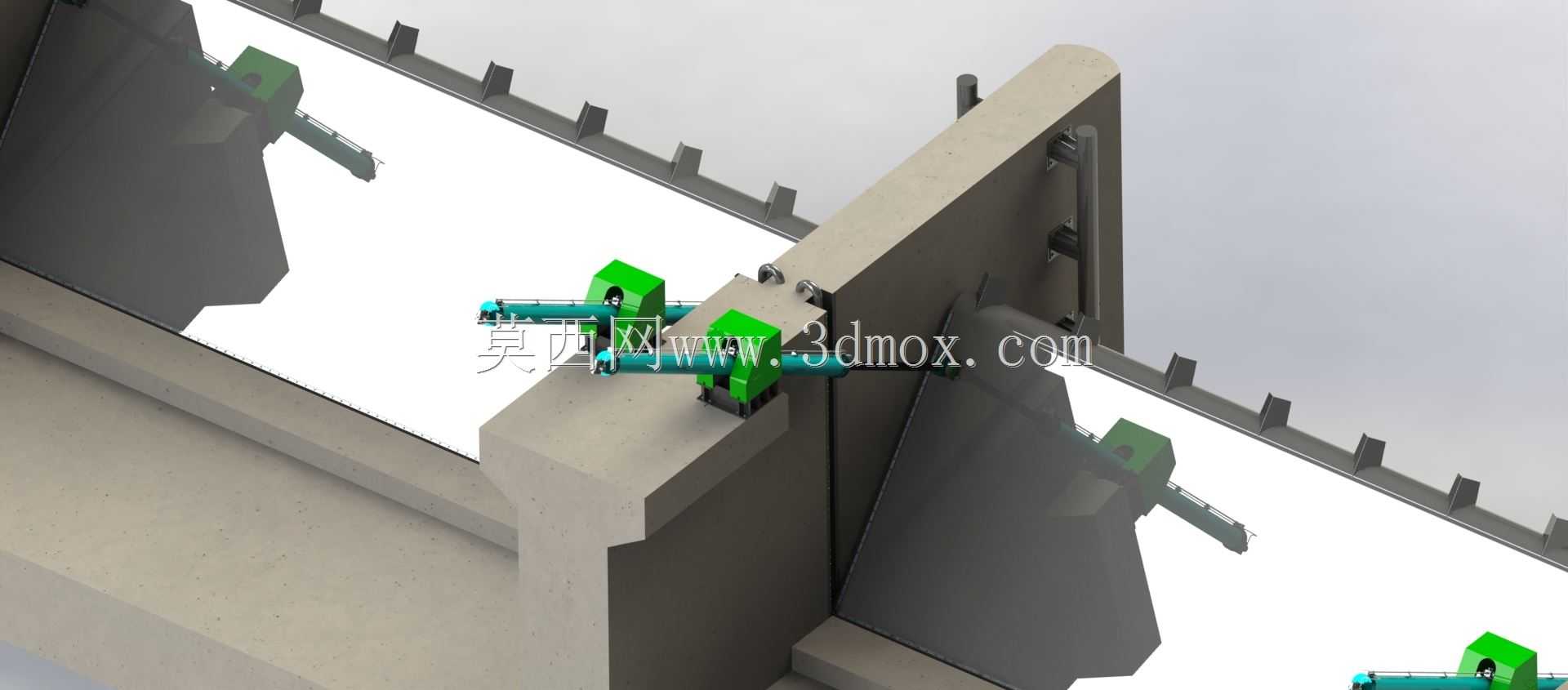

　　该翻板闸门主要应用于城市河道、水利枢纽的水位调控场景，承担汛期泄洪、日常水位维持、枯水期挡水的核心功能，区别于传统螺杆启闭、卷扬启闭的闸门结构，这套采用液压直驱的翻板结构，在城市景观河道、中小型闸坝项目中适配性更强，不会出现外露启闭机架破坏沿岸景观协调性的问题。从结构功能来看，整套闸门的核心动作是绕预埋在闸墩混凝土内的耳轴做定轴翻转，活门的翻转动力直接由铰接在闸墩侧部的液压油缸提供，油缸两端均采用关节轴承铰接，一端固定在闸墩预留的混凝土支墩上，另一端与活门背部的支耳连接，这种双铰接的连接方式可以抵消活门翻转过程中产生的位移偏差，避免油缸出现憋卡、径向受力过载的问题。设计阶段首先要核算的是活门的水压力载荷分布，不同水位高度下，

　　活门迎水面的水压力呈线性分布，合力作用点距离底轴的高度约为活门挡水高度的三分之一，据此反推油缸的推力参数、耳轴的抗剪强度，以及闸墩混凝土预埋构件的锚固长度，避免运行过程中出现结构失稳。安装边界方面，活门的宽度需要与闸孔的净宽匹配，两侧与闸墩的间隙控制在5-8mm，间隙内采用P型橡胶止水带密封，防止挡水状态下出现渗漏；耳轴的预埋同轴度公差需要控制在0.5mm以内，否则活门翻转过程中会出现卡滞，两侧油缸的同步误差需要控制在2mm以内，避免活门出现偏斜、止水带局部磨损过快的问题。从结构细节来看，活门的主体采用钢板焊接的箱型结构，内部设置横向加劲肋与纵向加劲肋，迎水面的钢板厚度根据挡水水头计算确定，背部的油缸支耳位置做了局部加厚处理，

　　焊接后需要做整体去应力处理，防止长期受水压力作用出现焊接变形。液压油缸的选型需要考虑最大挡水水头下的启门力，同时预留1.5倍的安全系数，油缸的杆端设置防尘罩，避免河道内的泥沙、杂物附着在活塞杆表面，刮损密封件导致油缸漏油。闸墩上的油缸安装支墩需要与闸墩整体浇筑，预埋钢板的锚固钢筋需要伸入闸墩内部足够的长度，承受油缸启闭过程中产生的交变载荷，避免长期运行后预埋件出现松动。这套翻板闸门的运行逻辑也相对简单，挡水状态下活门处于竖直位置，油缸处于锁止状态，承担迎水面的水压力；需要泄洪时，油缸无杆腔进油，推动活门绕耳轴向背水面翻转，根据泄洪流量需求控制翻转角度，最大翻转角度可以达到70度左右，能够完全满足汛期大流量泄洪的需求；泄洪结束后，

　　油缸有杆腔进油，拉动活门复位至竖直挡水位置。相比传统的直升式闸门，这种翻板结构不需要设置高大的启闭排架，闸墩顶部可以做平整处理，适配城市河道的景观步道建设，同时启闭动作更快，应急泄洪时的响应速度更优，而且液压驱动的方式运行平稳，冲击载荷小，对土建结构的振动影响更小。在建模过程中，需要重点还原耳轴与活门的铰接配合关系、油缸两端的铰接结构、止水带的安装位置，以及各部件与混凝土闸墩的连接边界，确保模型能够直接用于安装模拟、干涉检查，提前排查安装过程中可能出现的部件碰撞问题，比如油缸翻转到最大角度时是否会与闸墩侧壁干涉，活门翻转过程中是否会与闸墩顶部的步道结构碰撞，这些细节都需要在三维模型中做精准的位置匹配，为后续的施工安装提供准确的参考。另外，活门的止水结构设计也需要重点关注，底轴位置的止水采用绕轴转动的橡胶止水带，两侧的止水采用可调式的止水结构，通过螺栓调整止水带的压缩量，确保在活门出现少量变形的情况下依然能够保持良好的密封效果，避免出现渗漏。
