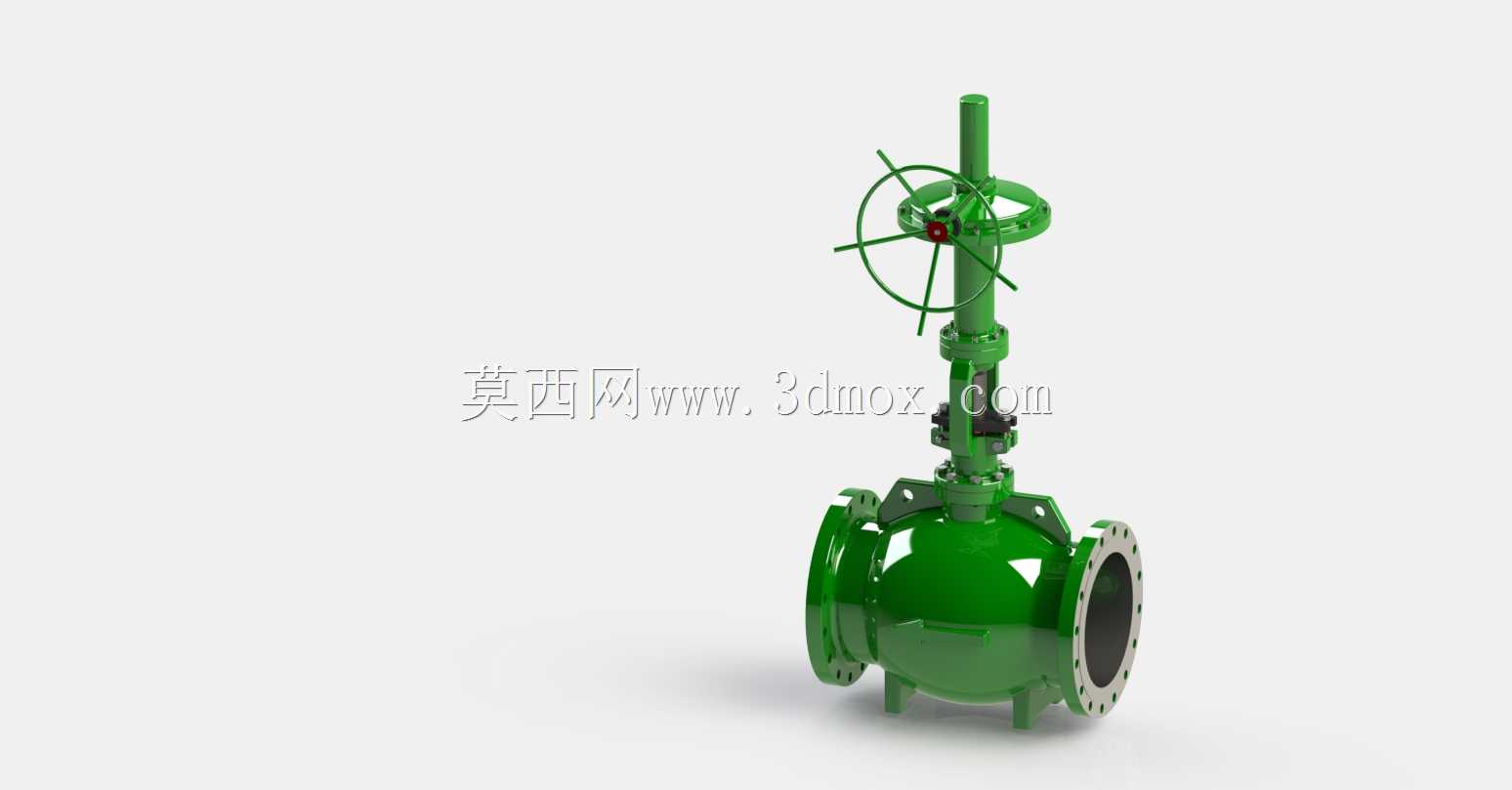

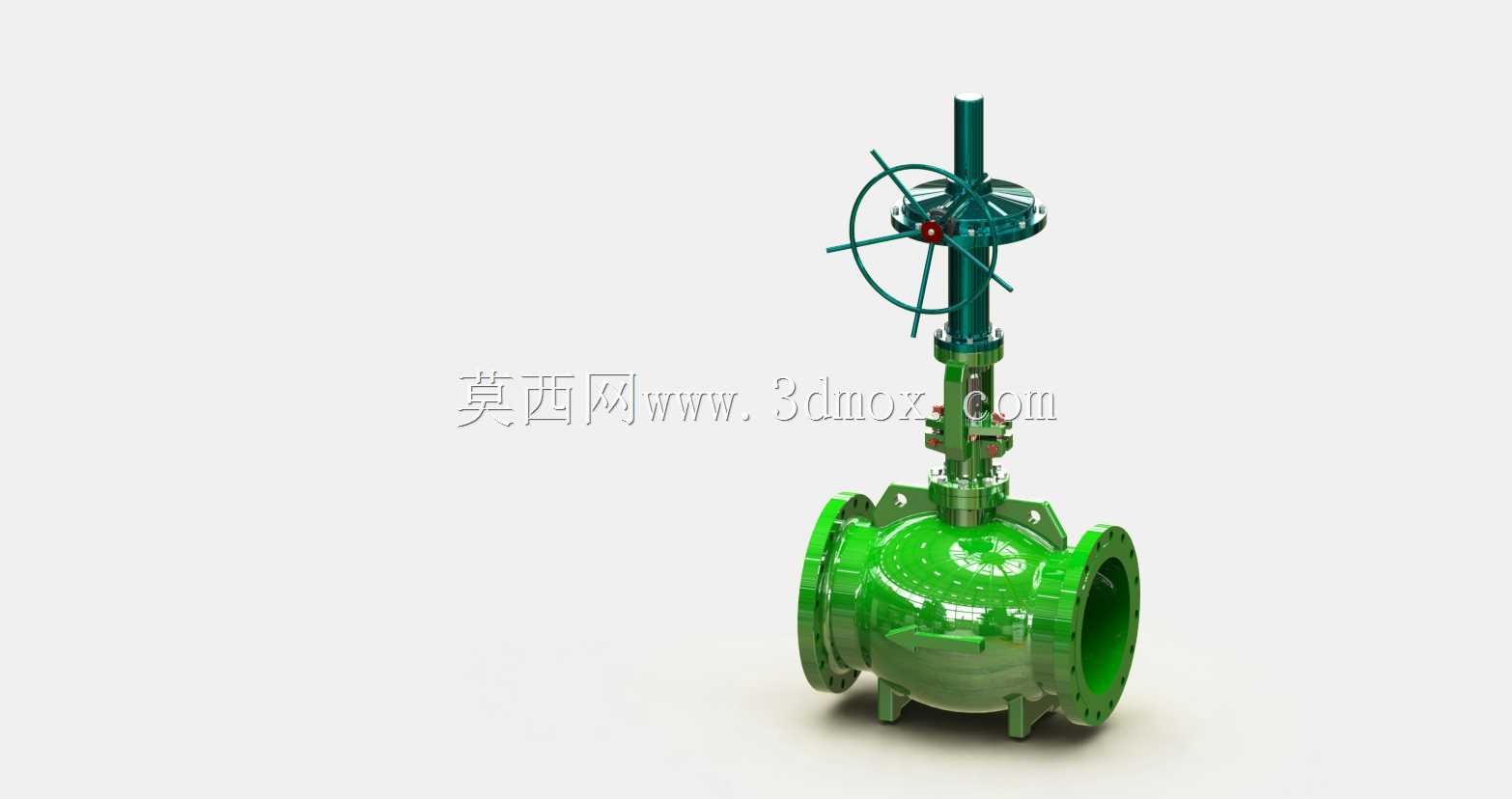

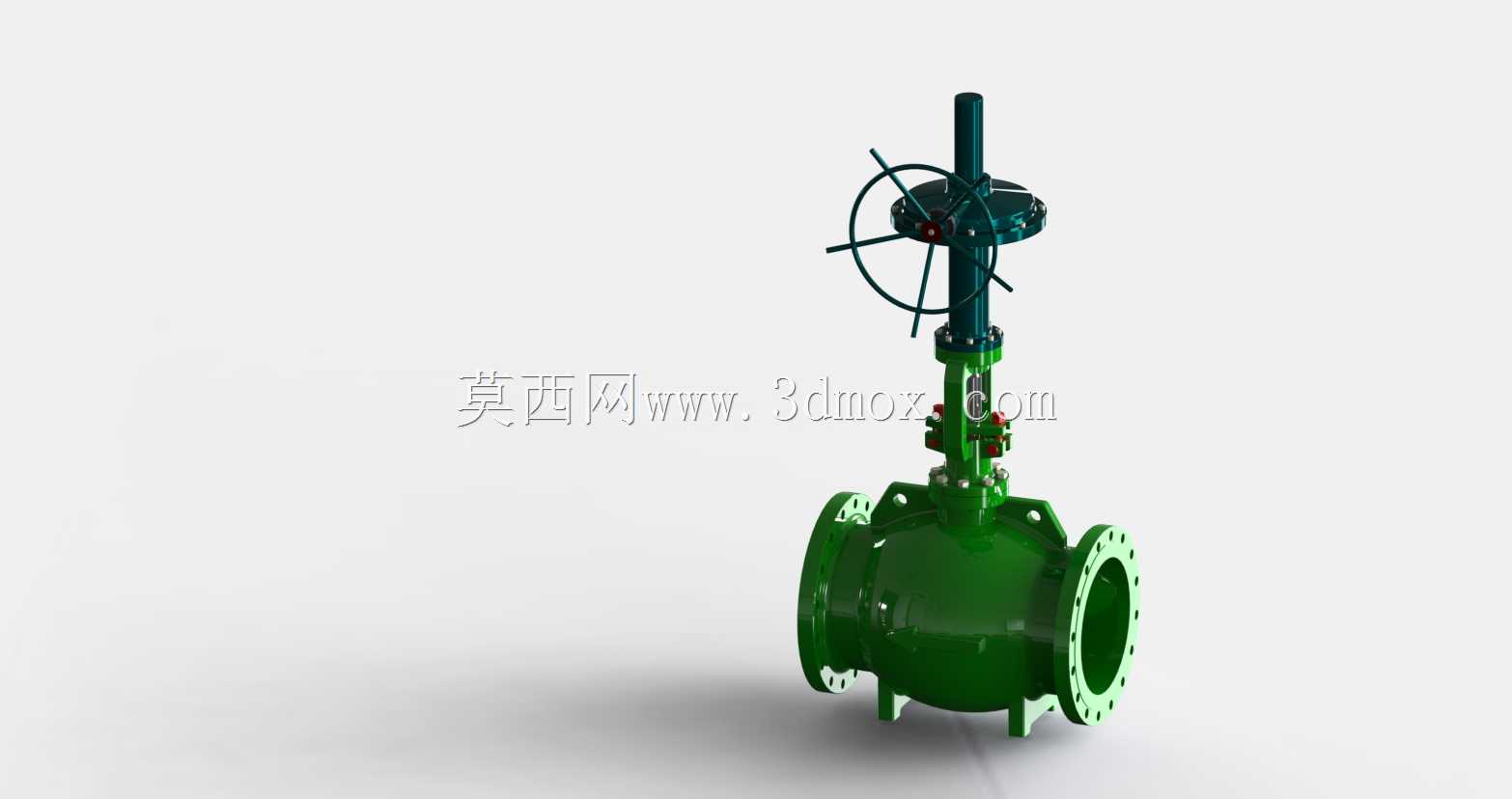

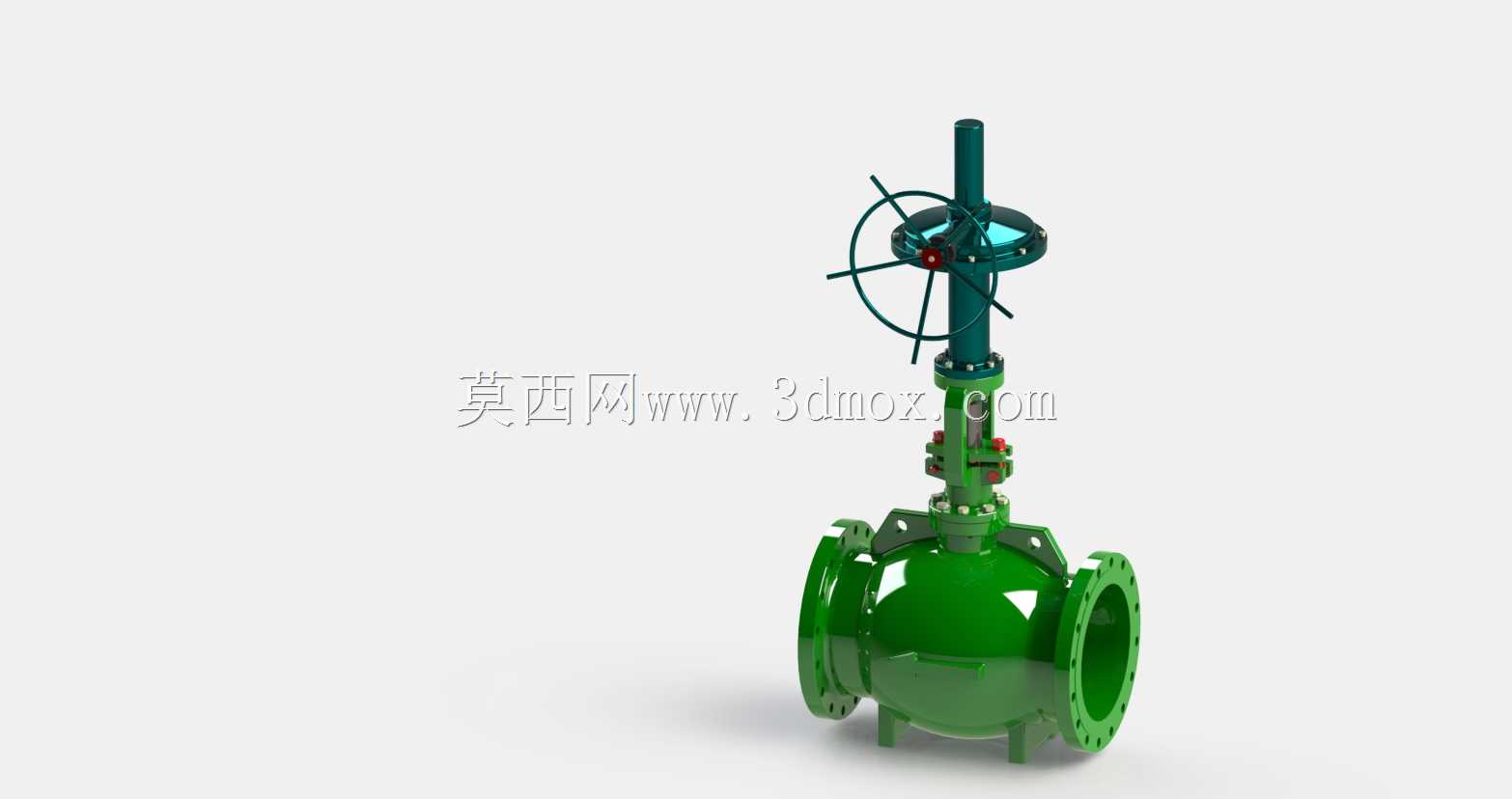

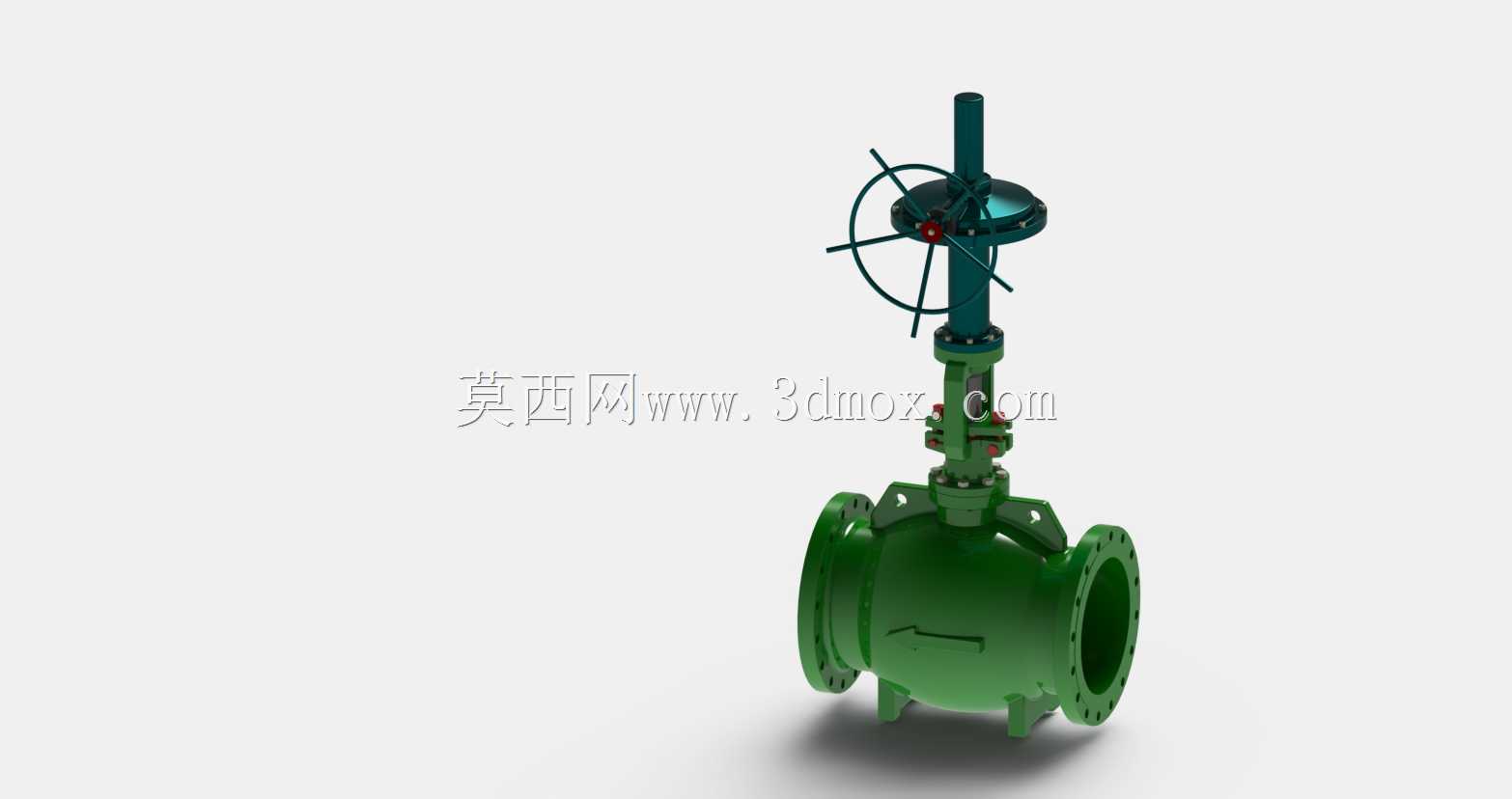

水电站用DN400法兰连接手动截止阀结构

　　在水电站的输水、调压及辅助管路系统中，大口径截止阀是承担介质截断、调节功能的核心管路元件，本次呈现的DN400公称通径截止阀，适配PN16公称压力等级，遵循DIN2501法兰连接标准，可直接匹配同标准的管路法兰接口，无需额外加工转换连接件，大幅降低现场安装的适配成本。从实际应用场景来看，这类阀门主要布置在水电站的技术供水总管、机组冷却水回路、检修排水管路等位置，日常运行中可通过操作手轮实现管路介质的通断控制，在机组检修、管路维护时，可提供可靠的截断密封，避免介质倒流或泄漏影响作业安全，相比同口径闸阀，其密封面在启闭过程中的磨损量更小，长期运行的密封可靠性更适合水电站这类需要长期稳定运行、检修周期较长的工况。

　　从功能特性上看，该阀门采用手动驱动结构，顶部配置带防滑辐条的手轮，手轮与阀杆之间通过螺母副实现传动，转动手轮时可带动阀杆做轴向升降，进而驱动阀芯实现启闭动作，阀杆外露部分设置了防尘密封结构，可避免水电站环境中常见的水汽、粉尘进入阀杆螺母副，降低传动卡涩的概率。阀体采用整体铸造的球形流道结构，相比传统直通式截止阀的直角流道，介质在阀腔内的流阻更小，可减少管路系统的压力损失，降低供水泵组的运行能耗；阀体两侧为法兰连接端，法兰端面的密封槽尺寸完全匹配DIN2501标准的密封垫片安装要求，安装时只需选用对应压力等级的标准垫片即可实现端面密封，无需定制非标密封件。

　　在设计思路上，该阀门的结构设计充分考虑了水电站现场的安装与维护需求：首先是安装边界的控制，DN400通径对应的法兰外径、螺栓孔中心距、螺栓孔数量及孔径均严格遵循DIN2501中PN16等级的尺寸要求，阀体底部设置了支撑脚，可在安装时直接放置在管路支墩上，无需额外设置吊装固定结构，降低安装时的吊装定位难度；手轮的安装高度经过优化，操作面距离阀体中心的高度符合现场人工操作的 ergonomic 要求，操作人员站在地面即可完成启闭操作，无需额外搭设操作平台。其次是维护便利性设计，阀盖与阀体之间采用螺栓连接结构，密封面采用成型填料密封，当长期运行出现填料泄漏时，可在不拆卸阀体的情况下直接压紧填料压盖或更换填料，大幅缩短维护停机时间；阀芯与阀杆采用可拆分连接结构，当密封面出现冲蚀磨损时，可单独拆卸阀芯进行研磨或更换，无需更换整个阀体，降低全生命周期的维护成本。

　　从外形尺寸与安装适配性来看，该阀门的结构长度遵循同口径截止阀的标准尺寸要求，可直接替换管路中同参数的老旧截止阀，无需改动原有管路的长度和支墩位置；阀体外部的加强筋布置在流道承压较高的区域，既保证了PN16压力下的阀体强度，又避免了不必要的壁厚增加，控制了阀门整体重量，方便现场吊装运输。手轮的直径经过扭矩核算，在额定压力下启闭阀门时，单人操作即可完成，无需借助加力杆，避免操作力矩过大损坏阀杆或密封面。阀杆的升降行程设置了上下限位结构，当阀门完全关闭或完全开启时，手轮会触发行程限位，避免操作过位导致阀芯撞击阀体或阀杆脱出，提升操作的安全性。

　　在实际选型适配中，这类手动截止阀适合介质为清水、无强腐蚀性的工业水的管路场景，其密封面采用硬质合金堆焊结构，可耐受介质中少量泥沙颗粒的冲蚀，适合水电站取水口附近含少量泥沙的水体工况；阀门的外表面采用防腐涂覆处理，可适应水电站厂房内潮湿的环境，避免长期运行出现外壁锈蚀问题。从三维建模的角度来看，该模型完整还原了阀门的所有装配关系，包括手轮辐条、阀杆螺母、填料压盖、法兰螺栓孔、底部支撑脚等细节结构，可直接用于管路系统的装配干涉检查、支墩载荷核算、操作空间校验等设计工作，也可作为水电站管路系统BIM建模的标准元件库内容使用，帮助设计人员在方案阶段就完成安装空间的预留、操作路径的规划，避免现场安装时出现干涉、操作空间不足等问题。
