SR触发式双传感线跟随移动小车结构

　　这款线跟随移动载具的结构设计，核心面向工业产线物料短途转运、教学实训巡线演示、仓储区域固定路径物料配送这类需要沿预设标识线自主行进的场景，区别于常规依赖多传感器阵列的巡线设备，这套结构采用双传感器搭配SR触发器做逻辑判断，配合MOSFET驱动电路实现动力输出，整体结构紧凑，适配狭小空间内的固定路径行进需求。从实际使用场景来看，这类巡线载具不需要复杂的导航算法部署，仅需在行进路面铺设高对比度的标识线即可完成路径规划，在电子制造产线的工位间物料转运、实训教学的机器人原理演示、轻型仓储的货位间补货配送场景中，相比磁导航、激光导航类设备，部署成本更低，路径调整仅需重新铺设标识线即可完成，不需要对场地做大规模改造，

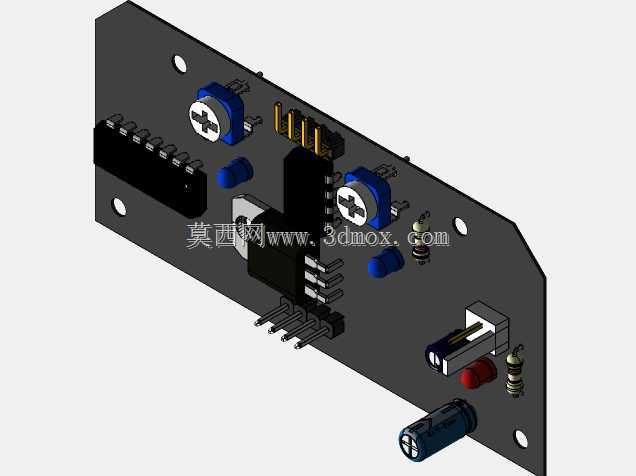

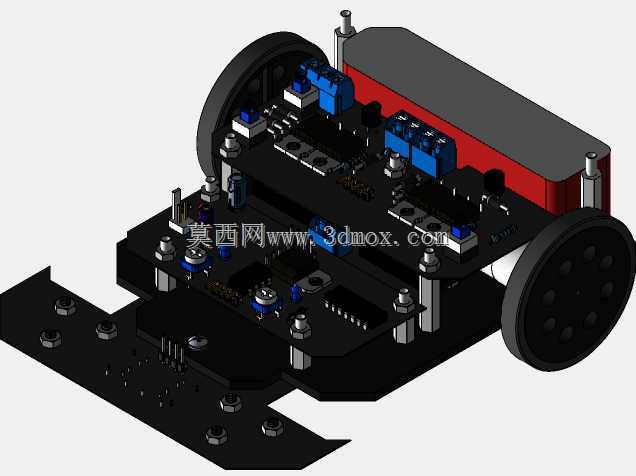

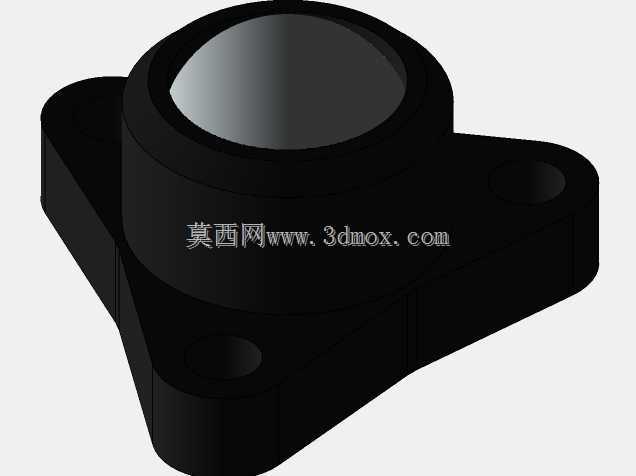

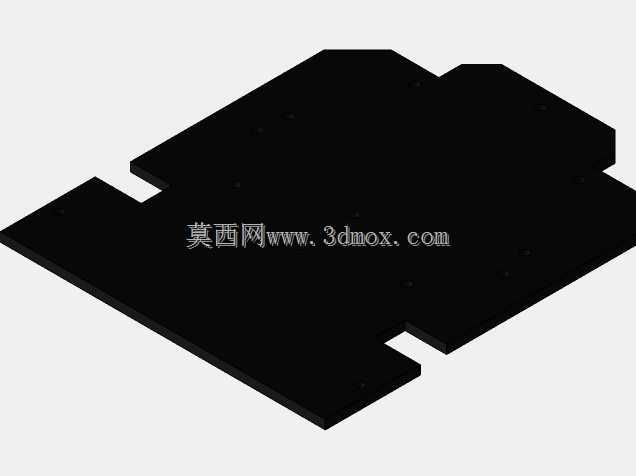

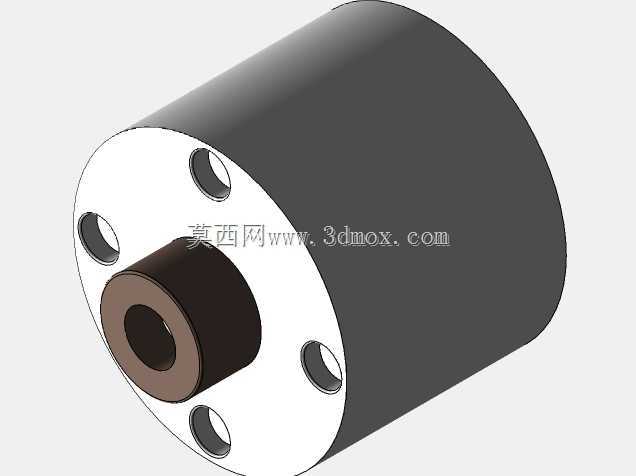

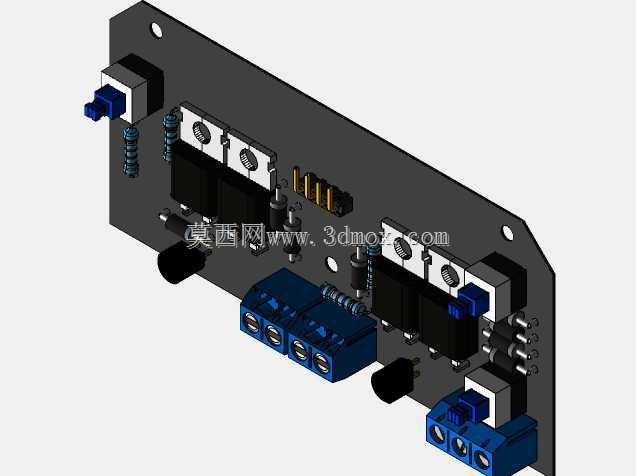

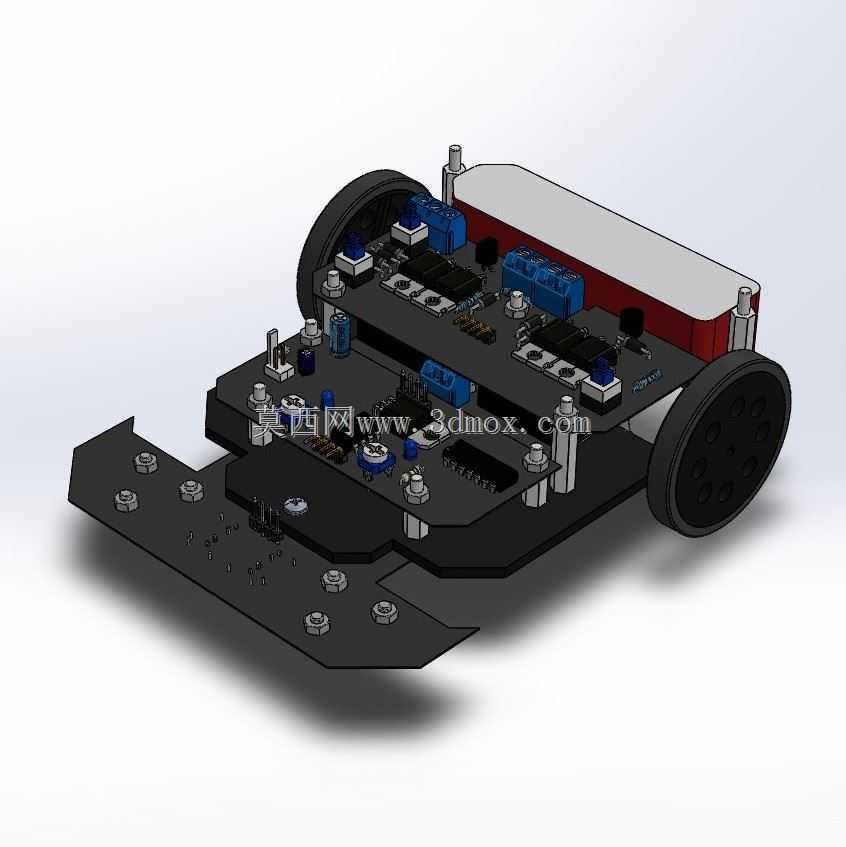

　　对使用场景的地面平整度要求也相对宽松。整套结构的功能逻辑围绕路径识别、逻辑判断、动力驱动三个核心模块搭建，前端延伸的安装板专门用于固定双路巡线传感器，传感器识别地面标识线的位置偏移信号后，将电平信号传输至SR触发器做锁存判断，避免传感器受地面局部反光、污渍干扰出现信号跳变导致行进路径偏移，SR触发器输出的控制信号直接传输至MOSFET驱动模块，直接控制两侧驱动轮的电机转速差，实现转向、直行、停走的动作控制，整套控制逻辑不需要额外搭载主控芯片做复杂运算，响应延迟更低，在低速行进场景下的路径跟踪稳定性表现更好。结构设计层面，采用双层板堆叠的安装布局，下层板作为主承载结构，直接固定两侧驱动轮、前端从动支撑片、传感器安装位以及驱动电路模块，

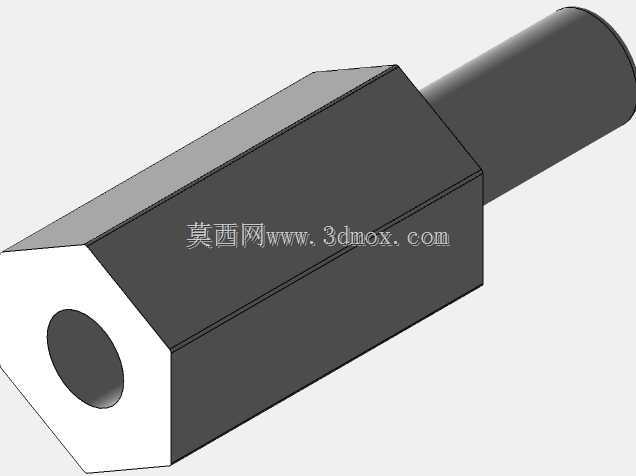

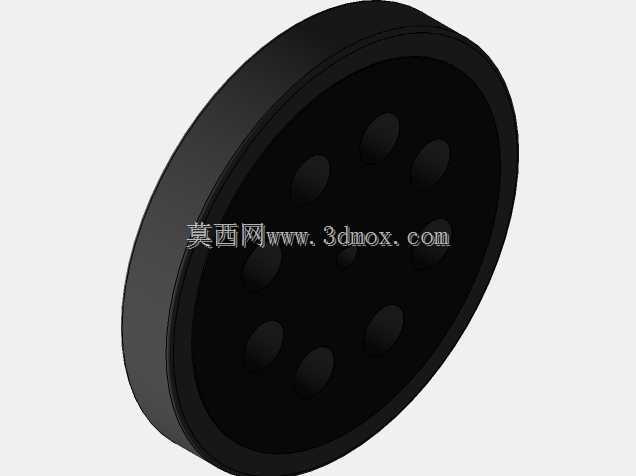

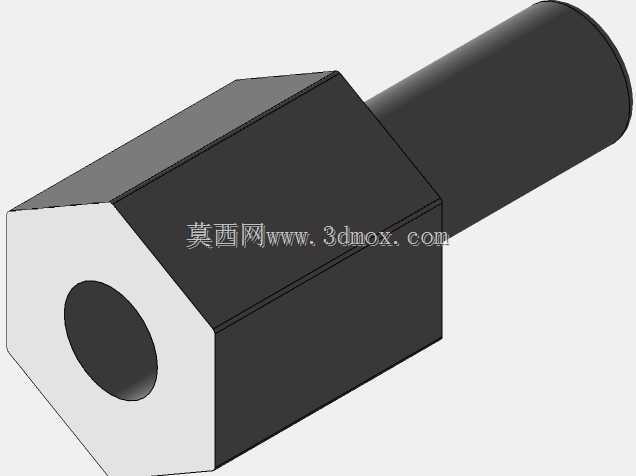

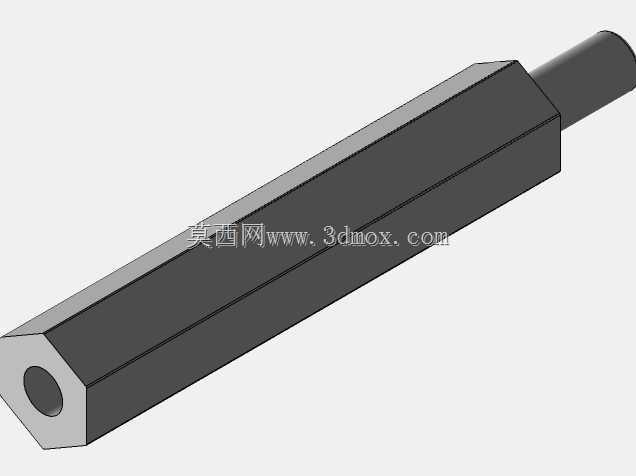

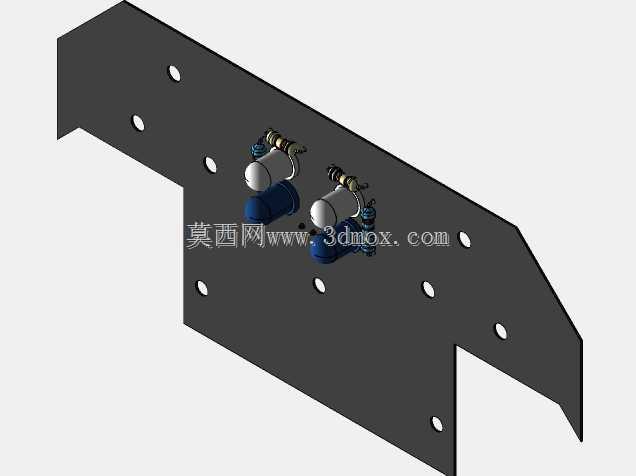

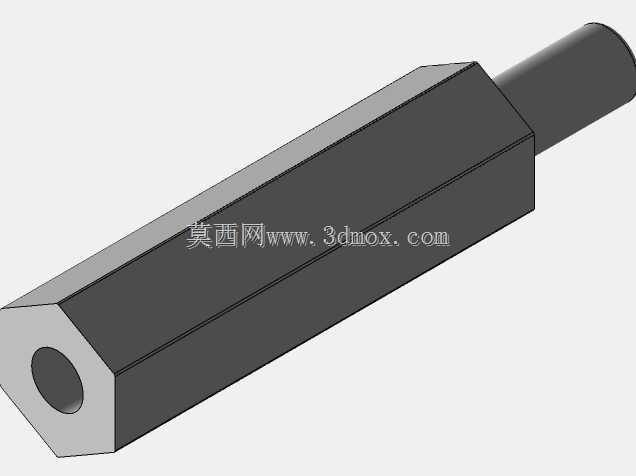

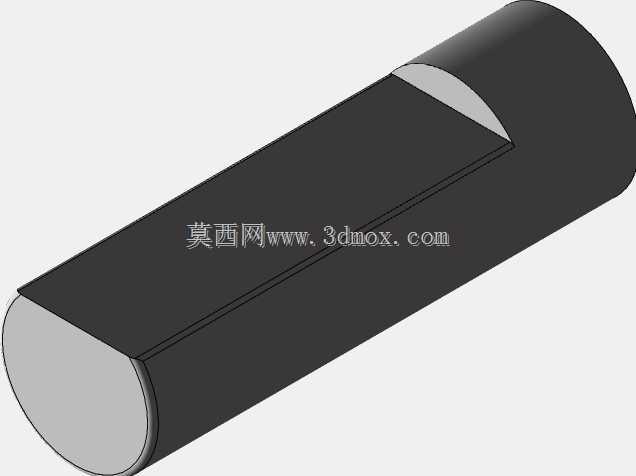

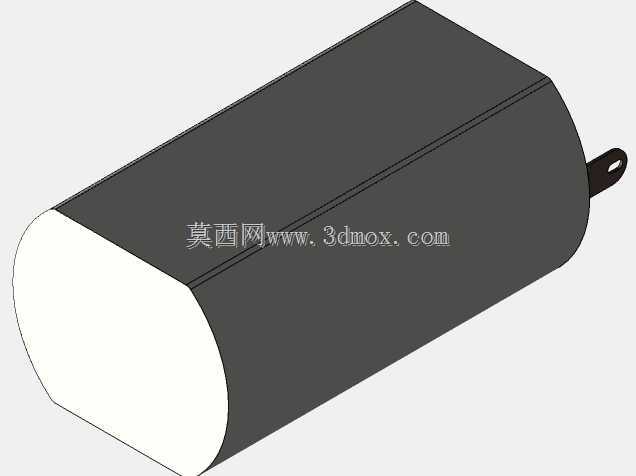

　　上层板通过铜柱支撑固定，预留了电池模块、扩展功能模块的安装空间，两层板之间留出足够的布线空间，避免线束与运动部件、发热元件产生干涉。前端延伸的传感器安装板做了下沉设计，让传感器与地面的检测距离保持在合适区间，同时安装板上预留了多组传感器安装孔位，可以根据实际使用的传感器尺寸、检测角度需求调整安装位置，不需要额外加工转接件。两侧驱动轮采用同轴对称布置，搭配前端的弧形支撑片做从动支撑，不需要额外加装万向轮，减少了运动部件的数量，降低行进过程中的卡滞风险，同时支撑片采用低摩擦的耐磨材质，在转向过程中可以顺畅滑动，不会因为地面摩擦力过大导致转向迟滞。从安装边界尺寸来看，整套结构的轮距控制在120mm以内，车体总长度不超过180mm，

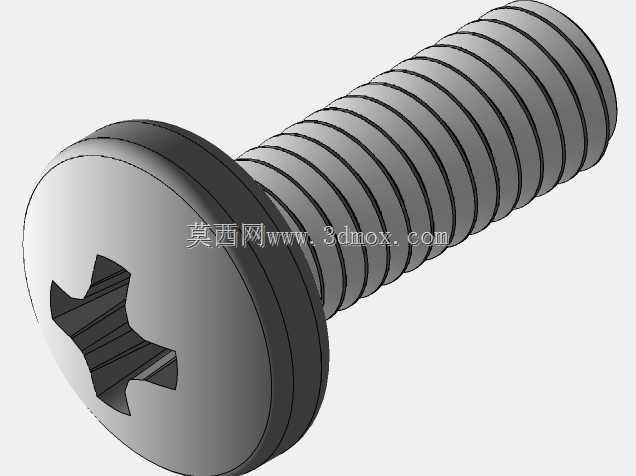

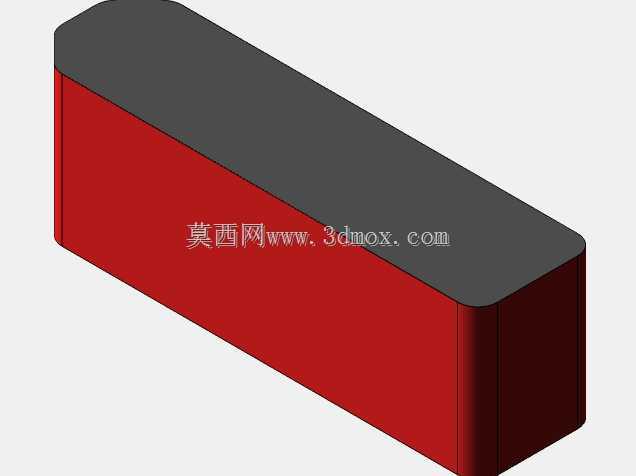

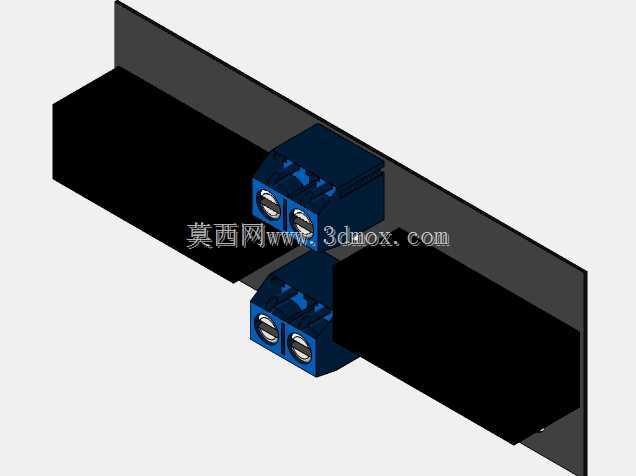

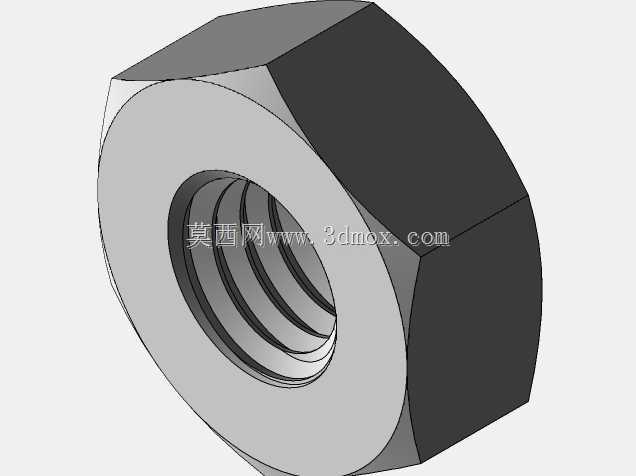

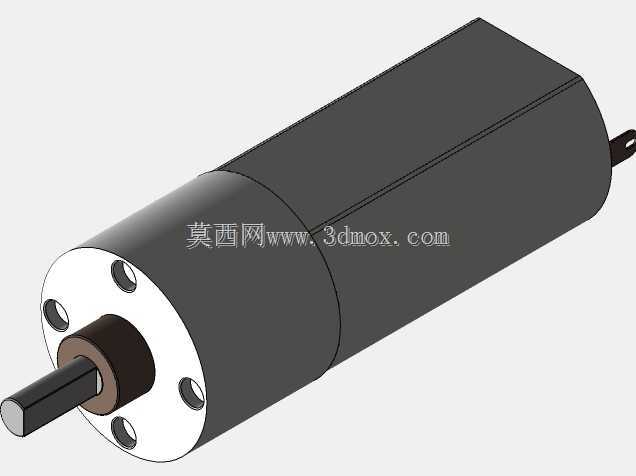

　　上层板距离下层板的安装高度为35mm，预留的电池安装空间可以容纳常规的2S锂电池组，整体重量控制在500g以内，对地面的压强较小，可以在普通环氧地坪、PVC地胶、木质桌面等多种平整表面上行进。驱动模块的MOSFET散热片直接贴装在下层板的预留空位，与上层板之间留出10mm以上的散热间隙，避免长时间运行时热量堆积影响电路稳定性。所有电路模块的安装位都预留了M3规格的螺丝孔，与铜柱、板件的安装孔位完全对齐，装配时不需要额外打孔攻丝，按照装配顺序依次锁付螺丝即可完成整机组装。布线时所有信号线都沿着板件边缘的走线槽布置，驱动电机的动力线与传感器信号线分开走两侧，避免动力线的电流干扰影响传感器的信号识别精度。在实际调试过程中，可以通过调整传感器的安装高度、SR触发器的触发阈值电压，适配不同宽度、不同颜色对比度的标识线，MOSFET驱动模块的输出电流留有足够余量，可以根据负载需求更换不同扭矩的驱动电机，不需要重新设计驱动电路部分的结构。前端支撑片的安装位预留了前后调整的长圆孔，可以根据整车的重心位置调整支撑点位置，避免重心偏后导致行进过程中出现翘头、打滑的问题。整套结构没有采用复杂的异形曲面零件，所有板件都可以通过常规的板材切割加工完成，加工成本低，装配难度小，适合小批量制作或者教学场景下的学生组装实训使用。
