28mm机座NEMA14步进电机结构设计

　　这款28mm机座规格的步进电机，是小型自动化装备里常用的开环执行元件，在桌面级3D打印机的挤出机构、小型点胶设备的位移滑台、实验室微型分析仪器的进样模组、桌面型贴装设备的送料驱动单元里都有广泛应用，这类小尺寸步进电机的核心优势是在有限安装空间内提供可控的角位移输出，不需要额外的位置反馈元件就能通过脉冲信号实现精准的步距角控制，大幅简化小型设备的电控与结构布局。

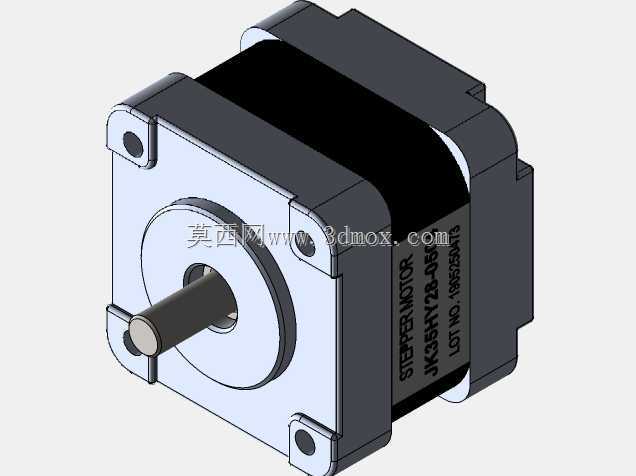

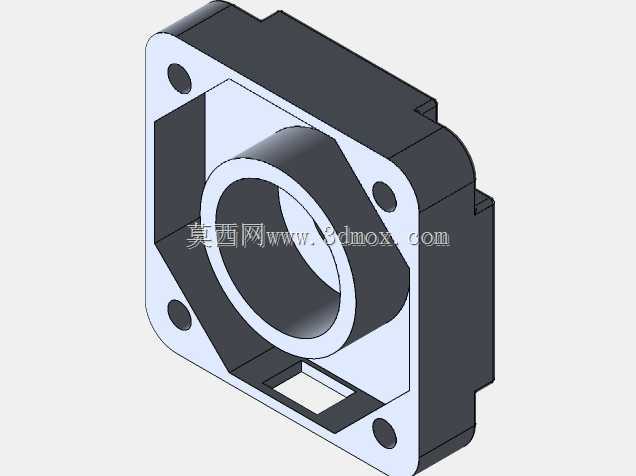

　　从结构设计逻辑来看，这款电机采用方形机座的经典布局，安装面预留四个沉头固定孔，孔位完全匹配NEMA14标准的安装尺寸规范，安装孔的中心距、孔径、沉头深度都经过适配，能直接兼容市面上同规格的电机安装支架、同步轮、联轴器等标准配件，不需要额外做转接件加工。输出轴采用单出轴D型切边设计，切边位置与轴径的公差控制在常规传动配合范围内，装配同步轮、联轴器时可以通过顶丝直接锁紧在切边平面上，避免传动过程中出现轴与连接件的相对打滑，保证角位移传递的精度。

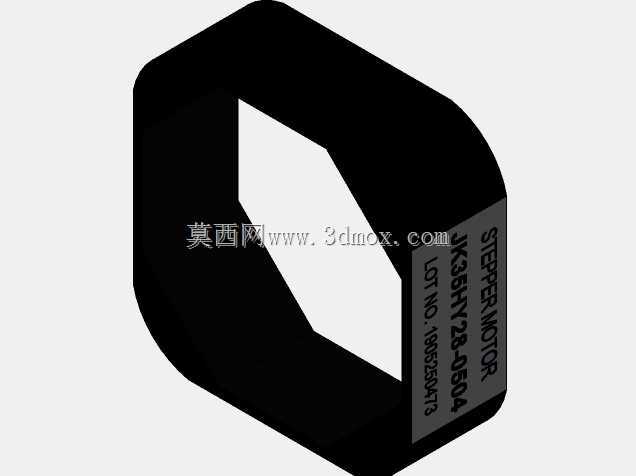

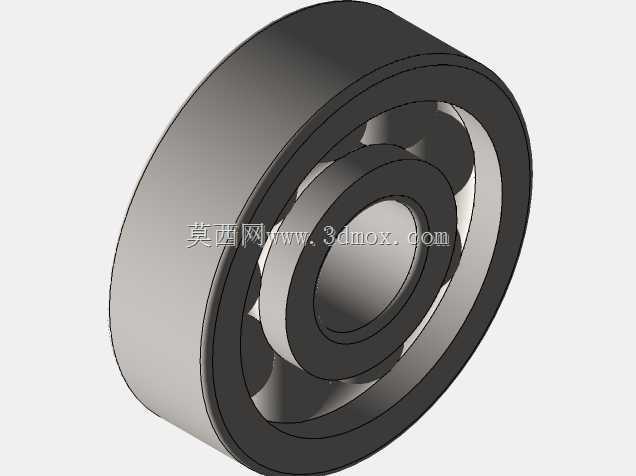

　　电机本体的定子与转子部分采用叠片铁芯结构，绕组排布适配两相步进驱动的控制逻辑，机身中段的黑色包覆部分是绕组的绝缘封装层，既可以固定绕组排线，也能起到一定的防尘防护作用，适配常规工业车间、实验室桌面的使用环境。机身侧面预留的标识区域清晰标注了电机型号参数，方便设备装配、后期维护时快速识别电机规格，避免错装不同参数的电机导致设备运行异常。

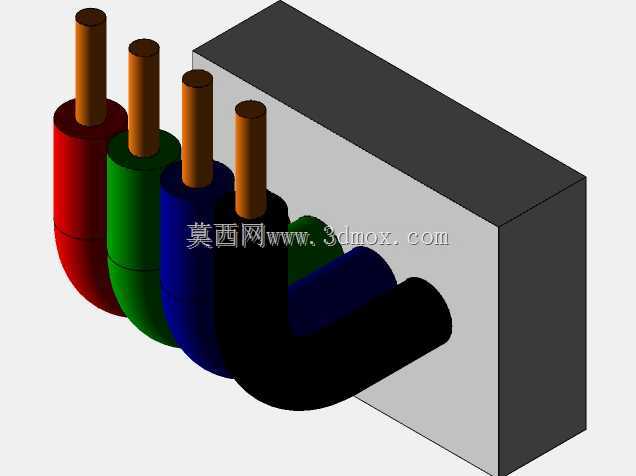

　　在安装边界设计上，这款电机的机身长度控制在紧凑型尺寸范围内，机座端面到电机尾端的突出距离适配小型设备的内部安装空间，不会因为电机长度过长挤占其他传动部件的布局位置。输出轴的伸出长度经过优化，既可以满足常规联轴器、同步轮的装配深度要求，也不会因为轴伸过长导致轴端径向跳动量增大，影响传动平稳性。电机的出线方向采用侧出式布局，线缆从机身侧面引出，在紧凑安装空间里可以灵活调整走线方向，避免线缆与周边运动部件发生干涉。

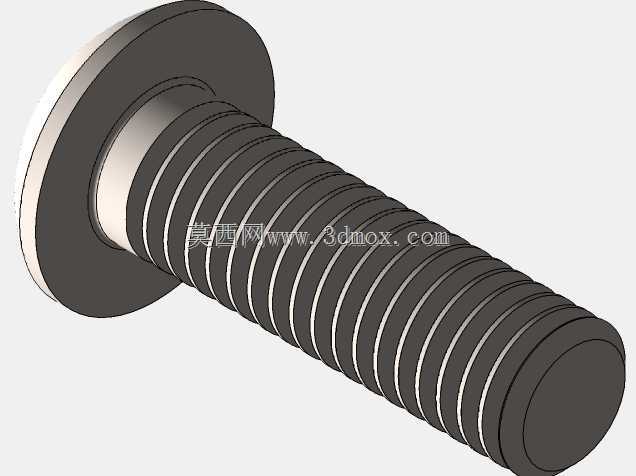

　　从实际使用的选型角度来看，这类NEMA14规格的28mm步进电机，适合负载扭矩需求在0.1N·m以内的轻载传动场景，步距角常规为1.8度，搭配细分驱动器可以实现更小的微步距运行，有效降低低速运行时的振动与噪音。在做设备结构设计时，需要注意电机安装面的平面度要求，安装时锁紧螺丝的扭矩要控制在合理范围，避免机座受力变形导致定子转子同轴度偏差，进而引发电机运行卡顿、发热异常等问题。同时要预留足够的散热空间，虽然小尺寸步进电机的运行发热量不大，但在长时间连续运行的工况下，保证机身周边的空气流通能有效降低绕组温升，延长电机的使用寿命。

　　在三维建模过程中，这款电机的模型完整还原了实际产品的所有安装特征，包括安装孔的位置尺寸、输出轴的D型切边尺寸、机身各段的直径与长度尺寸、出线位置的突出结构，在做设备整体装配设计时，可以直接调用该模型进行干涉检查、安装空间校核，不需要反复测量实物样品的尺寸，能有效缩短结构设计的周期。模型的外观细节也还原了实物的表面质感，包括机座的金属加工面质感、封装层的哑光质感、标识区域的刻字细节，在做设备方案展示、装配动画制作时，能更真实地呈现设备的实际装配效果。
