双层工业操作检修平台结构设计方案

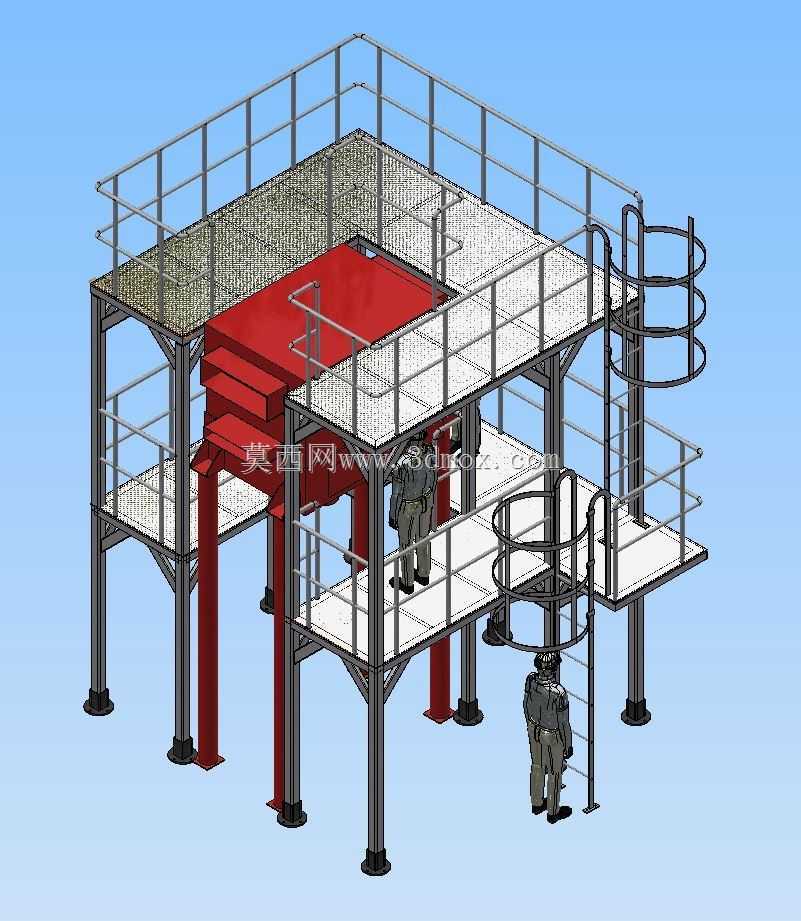

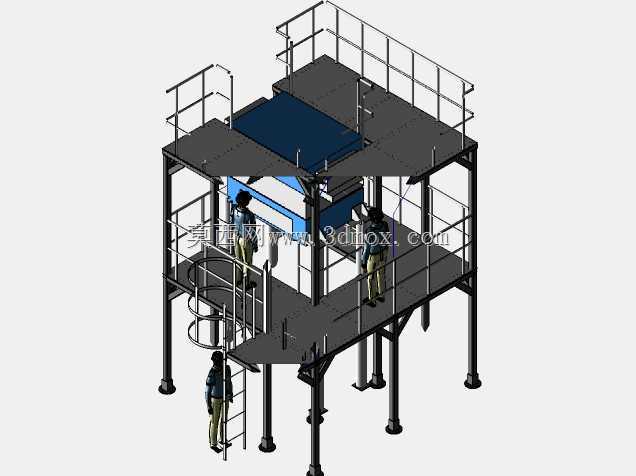

　　这套双层钢结构作业平台，主要面向厂区内设备高位运维、多工位并行作业、生产线旁临时操作站位的场景设计，常见于大型成套设备周边的配套工位搭建，也可适配仓储区域的高位分拣、设备组装环节的分层作业需求，解决厂区内垂直方向作业空间不足、高位操作无可靠站位的痛点。从结构布局来看，整体采用框架式型钢焊接主体，主支撑柱选用等截面H型钢作为承重构件，柱脚搭配带地脚螺栓孔的方形底板，安装时可通过膨胀螺栓与混凝土地面做刚性固定，单根立柱的设计承重可覆盖平台满载作业人员、随身工具及临时放置的小型检修配件的总载荷，柱间设置横向斜撑做抗侧力补强，避免人员在平台上走动时出现结构晃动感。平台分层设置两层作业面，

　　下层作业面距离地面的高度适配常规成年人站立操作时的舒适作业区间，上层作业面的高度则对应厂区内大型设备的高位检修点位，两层平台的台面均采用花纹防滑钢板铺设，钢板下方设置等间距排布的型钢次梁做承托，避免台面受集中载荷出现凹陷变形，台面边缘全部做翻边处理，防止放置在台面上的工具、小零件滑落至地面造成砸伤风险。垂直通行部分搭配了直爬梯与环形梯笼组合结构，爬梯踏步采用防滑圆钢焊接制作，梯笼的环形防护圈按照人体工程学间距排布，人员攀爬时可全程处于防护范围内，避免高空坠落风险，爬梯与两层平台的衔接处均设置了安全门，门体采用常闭结构设计，人员通行后可自动复位，防止平台上的人员意外从爬梯口跌落。平台所有临边位置都设置了标准化的工业防护栏杆，

　　栏杆高度符合工业作业平台的安全规范要求，横杆设置上下两道，中间搭配密排的竖向挡杆，栏杆底部设置高度不低于100mm的挡脚板，完全规避工具、物料滚落的风险。从安装边界来看，整套平台的占地尺寸适配多数厂区内设备旁的预留空地，不需要对现有厂区地面做大规模改造，安装时可根据现场实际的管线排布、设备突出位置做局部的构件微调，主框架的模块化设计也支持后期根据作业需求拓展平台面积、调整分层高度。设计过程中优先考虑了现场作业的实际使用习惯，比如在平台对应设备操作位的位置预留了足够的操作净空，避免栏杆、支撑柱影响人员的操作动作，台面的载荷分布按照最不利工况做了校核，即平台满员站立、局部位置放置重型检修工具时，结构的变形量控制在安全允许范围内，

　　所有钢结构构件的连接节点都采用焊接加螺栓紧固的双重固定方式，既保证安装时的结构整体性，也方便后期局部构件损坏时的拆换维护。另外在平台的一侧预留了红色的设备避让区域，该区域对应下方大型设备的顶部突出部分，既保证平台作业面的完整性，也不会干涉下方设备的正常运行与后期检修，避让区域周边同样做了全封闭的防护处理，防止人员误入该区域发生踏空危险。整套结构没有多余的装饰性构件，所有设计都围绕作业安全、结构稳定、安装便捷三个核心方向展开，构件的选型全部采用市面常见的标准型钢规格，不需要定制特殊截面的材料，现场加工与安装的难度较低，适合多数工业场景下的高位作业平台搭建参考。
