两端球头式传动连杆结构三维设计

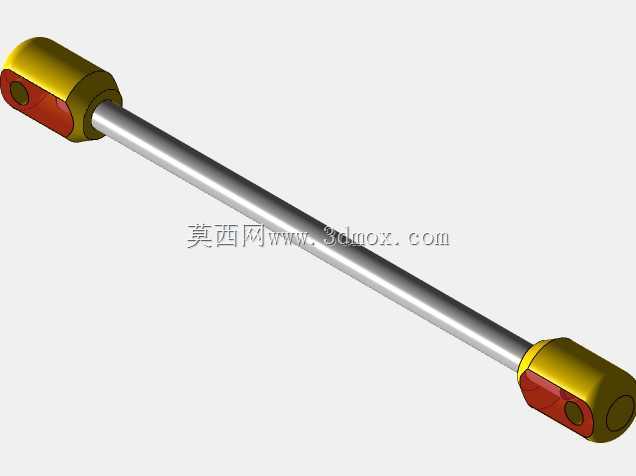

　　在各类需要小角度摆动、往复直线转摆动的传动场景中，这类两端带球头结构的连杆是极为常用的传力构件，常见于小型内燃机配气机构、自动化设备的连杆传动单元、实验台架的力传递路径、小型气动执行机构的联动组件中，区别于传统的孔销式刚性连杆，两端的球头结构可以补偿一定范围内的安装角度偏差，避免传动过程中出现卡滞、别劲的问题，尤其适合安装基准存在小范围公差、传动过程中两端铰接点存在微量空间角度偏移的工况。从结构设计逻辑来看，该连杆采用分体式装配结构，中间杆身采用等直径圆钢材质，两端分别装配独立的球头座组件，球头座内部预留与球头配合的球面型腔，端部设置限位结构防止球头脱出，同时预留润滑介质的存储空间，减少往复摆动过程中的摩擦磨损，

　　相比一体式铣削成型的球头连杆，这种分体结构可以单独更换磨损的球头组件，降低后期维护成本，同时杆身可以根据实际安装距需求调整长度，适配不同的中心距安装要求。从安装边界尺寸来看，该连杆两球头中心的标准安装距为130mm，杆身直径均匀，两端球头座的最大外径大于杆身直径，安装时需要预留两端球头的摆动空间，径向方向需要避开周边结构件，防止摆动过程中出现运动干涉，球头端部的连接端可以适配对应规格的球头销，通过端部的锁紧结构实现与被连接件的可靠固定，传动过程中可以将一端的直线往复运动转化为另一端的摆动输出，也可以在两个摆动件之间实现力与运动的同步传递。设计过程中需要重点校核几个核心参数：首先是杆身的长径比，避免传动过程中杆身出现压杆失稳，

　　尤其是在传递较大推拉力的工况下，需要根据额定传递载荷核算杆身的抗弯截面模量；其次是两端球头的摆动角度范围，需要匹配实际工况中的最大摆角，避免球头在极限位置出现脱出或者接触面压溃的问题；再者是球头与球座的配合间隙，间隙过大会导致传动过程中存在空程，影响传动精度，间隙过小则会增大摩擦阻力，甚至在热胀状态下出现卡滞。在实际选型应用中，这类连杆不需要额外配置铰接关节轴承，依靠自身的球头结构即可实现空间小角度的传动补偿，相比搭配关节轴承的连杆组件，整体结构更紧凑，零件数量更少，装配工序更简单，适合安装空间受限、传动载荷适中的场景。从装配关系来看，整套连杆组件包含中间杆身、两个对称布置的球头座、球头锁紧件三类核心零件，

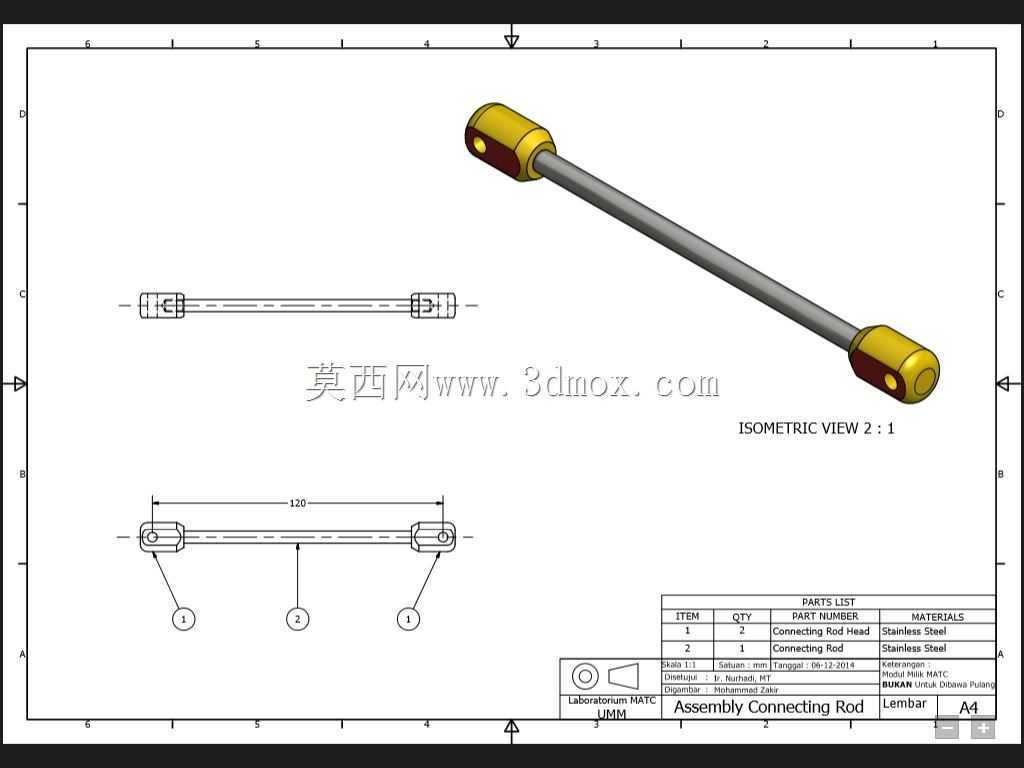

　　装配时先将球头压入球头座的型腔内，确认球头可以灵活转动无卡滞后，再将球头座与中间杆身通过过盈配合或者螺纹连接的方式固定为整体，装配完成后需要检测两球头的同轴度，以及球头的转动扭矩，确保传动过程中阻力均匀，无局部卡滞点。在三维建模过程中，需要重点还原球面配合的接触区域，预留合理的装配间隙，同时还原杆身与球头座的连接定位特征，确保生成的工程图可以直接指导生产加工，图纸中需要标注两球头中心的安装距、球头直径、球头座外径、杆身直径等核心安装尺寸，同时标注球面的表面粗糙度要求、配合公差，确保加工完成的零件可以实现预期的传动补偿效果。这类连杆在实际使用中不需要复杂的维护，仅需要定期在球头配合位置补充润滑脂，即可保证长期稳定运行，相比传统的刚性铰接连桿，对安装精度的要求更低，更适合批量装配的自动化设备、小型动力机械中使用，可以有效降低装配环节的精度调校成本，减少因安装公差导致的早期磨损问题。
