铝型材支架滚筒输送机三维设计图纸

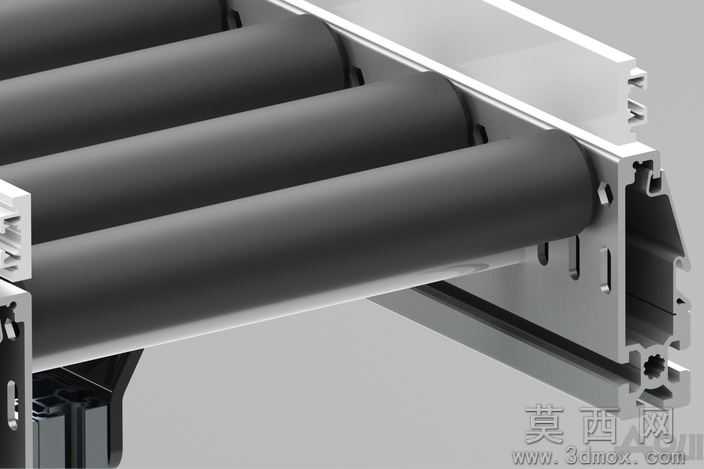

本套滚筒输送机三维模型采用自顶向下的参数化建模流程搭建，首先根据物流输送场景的常规载荷与输送节拍需求，确定整机1200mm的有效输送宽度、3000mm的主体输送长度核心参数，先绘制铝型材机架的三维草图框架，依次完成4040工业铝型材支腿、横向连接横梁、可调脚杯的特征建模，每处型材连接位置预留T型螺栓安装槽的细节特征，保证支腿高度可通过脚杯实现±30mm的调节范围，适配不同车间地面的安装找平需求。

参数设计阶段严格遵循滚筒输送的行业规范，主动滚筒与从动滚筒均采用直径50mm的标准输送滚筒参数，滚筒间距设置为100mm，可稳定承托底部尺寸大于150mm的周转箱、工装托盘等物料，驱动端配置减速电机与链传动结构，传动比匹配12m/min的常规输送线速度，可满足普通仓储、装配线的物料输送节拍要求，机架侧边预留传感器安装位与护边安装槽，支持后续加装光电检测、挡停机构等自动化配件。

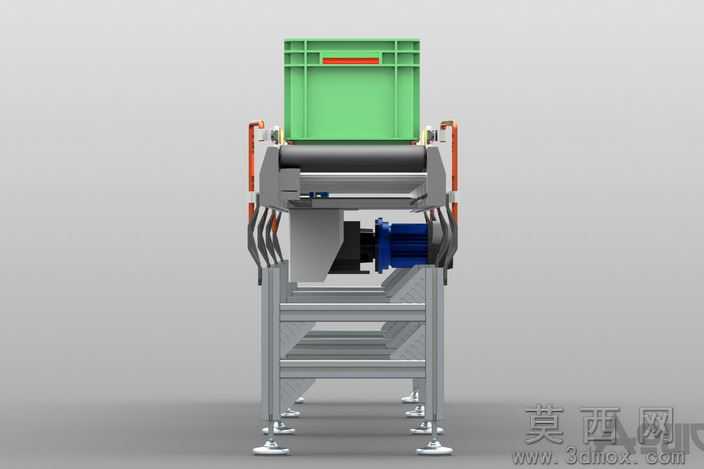

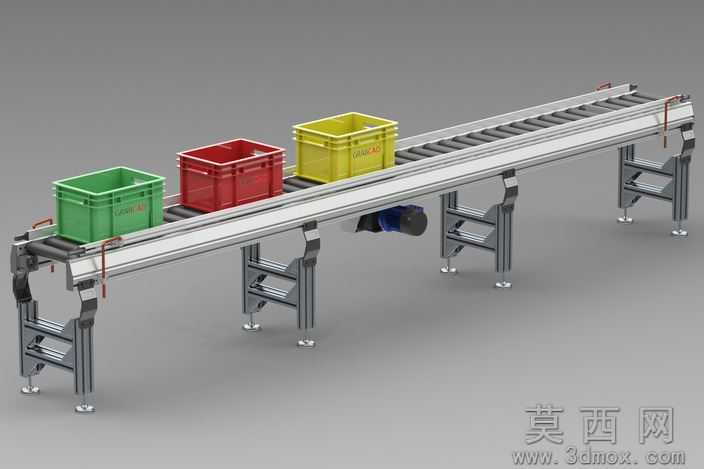

渲染材质环节对不同部件做了区分设置，铝型材支架采用阳极氧化银灰色金属材质，还原工业铝型材的哑光磨砂金属质感，滚筒表面采用镀锌钢材质表现金属光泽，驱动电机做黑色喷塑材质处理，配套的周转箱分别赋予绿、红、黄三色PP塑料材质，场景添加柔和的环境漫反射光与定向主光源，清晰呈现整机的结构层次与部件细节，渲染效果贴近真实工业现场的设备视觉表现。

结构原理上，该设备依靠减速电机输出动力，通过链轮链条带动所有主动滚筒同步转动，依靠滚筒表面与物料底部的摩擦力带动物料沿输送方向平稳移动，铝型材支架采用模块化拼接设计，无需复杂焊接即可完成组装，支腿间的横向加强横梁提升了整机结构刚性，满载工况下可承受单段50kg的均布载荷，设备两端的导向结构可避免物料输送过程中出现卡滞、跑偏问题。

软件兼容方面，模型提供SolidWorks2012与CATIA V6两个版本的源文件，同时附带高清渲染效果图，不同版本的三维软件均可直接打开编辑，特征树保留完整的建模步骤与参数关联，使用者可根据自身项目需求修改输送长度、滚筒间距、支架高度等核心参数，无需重新从零搭建模型，大幅缩短设计改型的周期。

研发教学应用层面，该模型既可以作为物流自动化生产线、车间装配输送线的设计参考原型，帮助机械设计工程师快速完成输送类设备的方案迭代，也可作为高校机械设计、物流工程专业的教学案例，用于讲解链传动原理、铝型材机架设计方法、模块化设备组装逻辑等知识点，也适合三维建模初学者参考学习工业输送设备的完整建模思路与参数化设计技巧。
