TRACO TMG-15型AC-DC电源模块结构设计

　　在工业控制板卡、小型嵌入式设备、分布式供电系统的硬件布局阶段，板载电源模块的选型与结构适配往往是决定整机可靠性的关键环节，TRACO TMG-15系列AC-DC电源模块作为小功率隔离供电的常用选型，其三维结构的精准还原能为PCB布局、结构开孔、安装空间校核提供直接的设计依据。不同于板载贴片式电源芯片，这类灌封封装的直插电源模块需要在PCB设计阶段预留足够的引脚焊盘间距与本体避让空间，同时要考虑模块自身的发热余量，避免周边器件紧贴热源导致的寿命衰减问题。从实际应用场景来看，这类15W功率等级的AC-DC模块常被用在工业传感器供电节点、小型PLC扩展模块、楼宇自控终端设备中，负责将前端接入的85-264V宽幅交流市电直接转换为后端电路可用的固定直流电压，省去了分立元件搭建电源电路的调试成本，同时模块自带的隔离特性能有效阻断电网侧的浪涌、共模干扰传导至后端弱电控制回路，提升设备在复杂工业电磁环境下的抗扰能力。

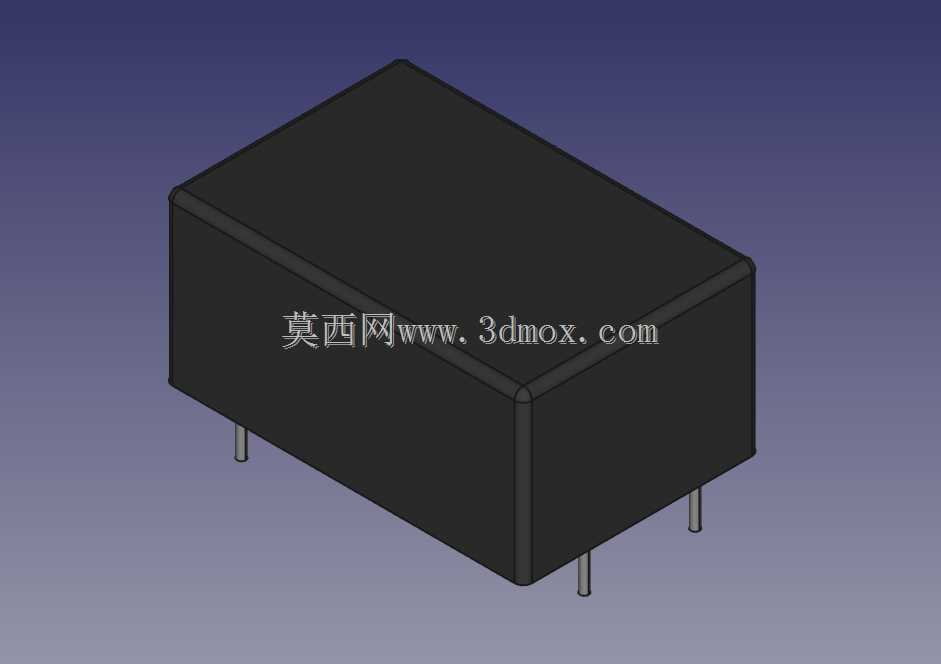

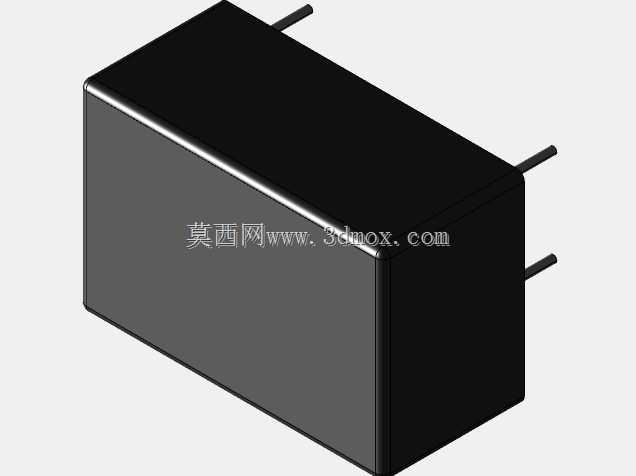

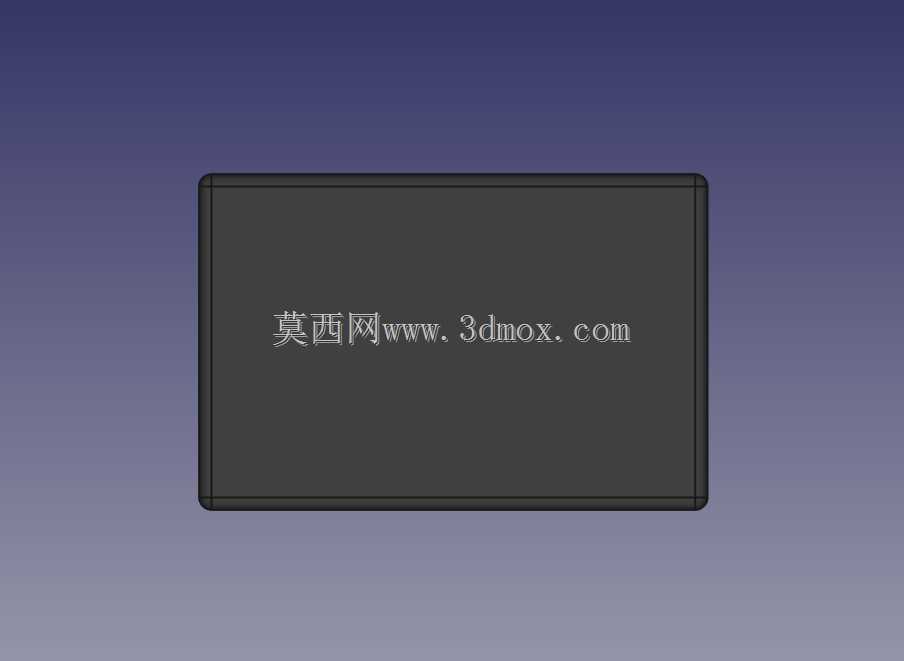

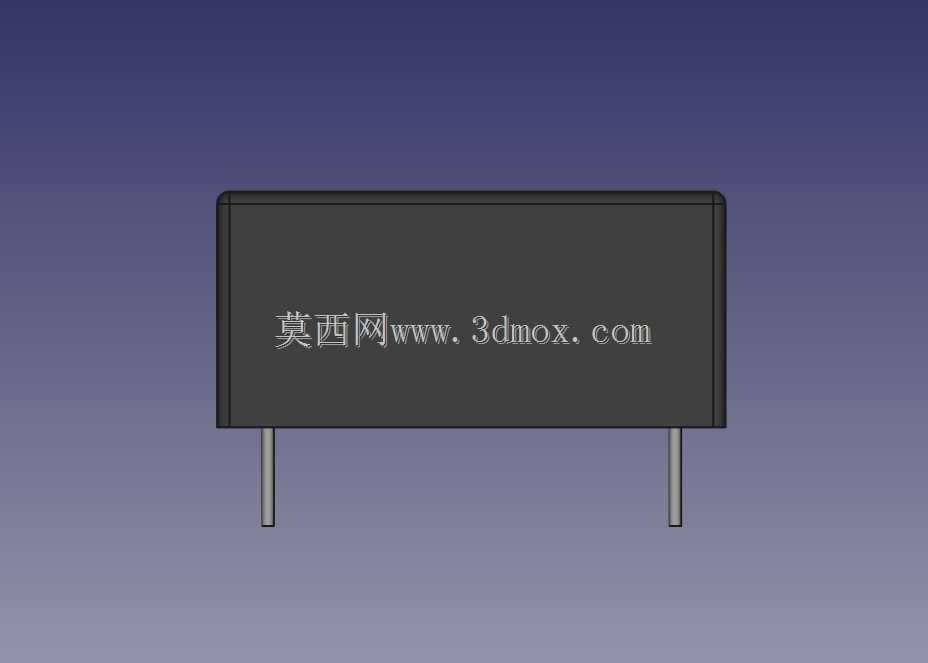

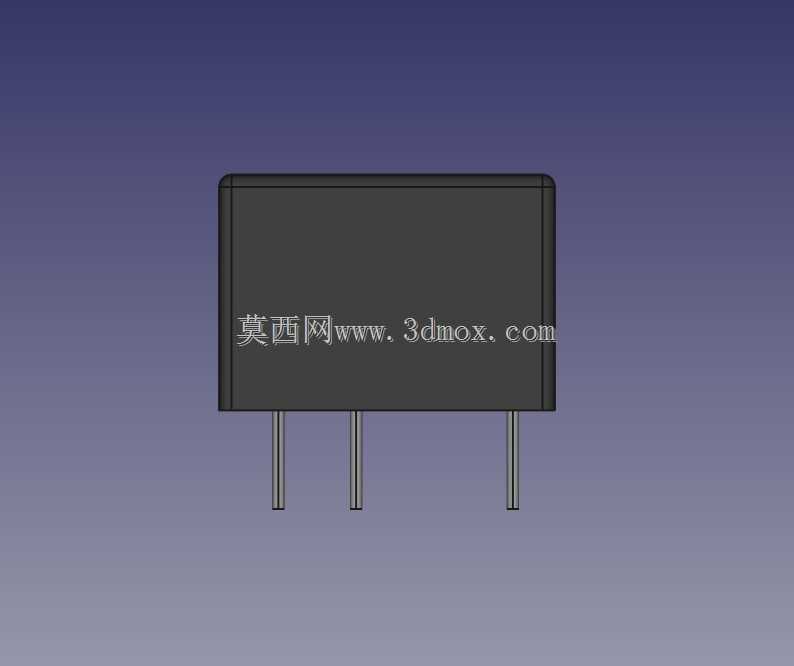

　　从结构设计思路来看，该模块采用黑色阻燃环氧树脂灌封的长方体塑壳结构，整体外壳无多余外露结构，四个直插式引出引脚从本体底部垂直向下延伸，引脚排布采用标准的双列直插间距，适配常规2.54mm网格的PCB设计规范，设计人员在做结构校核时，可直接将该三维模型导入装配环境，快速确认模块本体与周边电容、散热片、结构壳体的安全间隙，避免打样后出现元件干涉、外壳盖合不严的问题。模块的外壳边角做了小尺寸倒角处理，既可以减少灌封工序中的应力集中，也能避免安装过程中锋利边角划伤操作人员或周边线材。不同于开板式电源模块，全灌封的结构能让模块具备更好的防潮、抗震性能，可适应有一定振动幅度的工业设备安装场景，比如小型机床的控制单元、输送线的传感采集节点这类存在持续小幅振动的工况，灌封结构能避免内部PCB焊点受振动影响出现脱焊失效。

　　在安装边界与尺寸适配层面，该模块的本体高度是结构设计中需要重点关注的参数，在做卧式设备壳体设计时，要确保模块顶部到壳体内壁的距离不小于3mm，预留出空气对流散热的空间，避免热量在模块顶部积聚；引脚的伸出长度适配1.6mm标准厚度PCB的波峰焊工艺，焊盘设计时需要在引脚周边预留足够的阻焊区域，避免焊锡爬升至引脚根部导致的应力断裂问题。在PCB布局阶段，要注意将该模块布置在板卡的进线侧，尽量缩短交流输入走线的长度，减少交流高压走线在板卡上的分布范围，降低高压与弱电信号之间的串扰风险；模块的直流输出侧可就近布置滤波电容，进一步降低输出纹波，提升供电质量。另外，该模块的整体重量较轻，仅靠四个引脚的焊接强度即可满足常规固定场景的需求，若应用在高振动冲击的特殊工况下，可在模块本体与PCB之间增加导热胶粘接固定，进一步提升连接可靠性，同时导热胶也能辅助将模块工作时产生的热量传导至PCB铜箔，提升散热效率。

　　从实际选型适配的角度，这类封装标准化的电源模块在三维建模时需要严格还原引脚的位置度公差，因为一旦引脚位置出现偏差，就会导致SMT或波峰焊工序中元件无法正常插装，直接造成生产加工故障；模型还原时也需要准确体现外壳的实际轮廓尺寸，方便结构设计人员做干涉检查，尤其是在紧凑化设计的小型设备中，每毫米的空间余量都需要精准核算，电源模块作为板上高度较高的元件，往往是决定板卡整体安装高度的关键器件，精准的三维模型能帮助设计人员在方案阶段就完成空间堆叠的校核，减少后续改模、改板的次数，缩短整体研发周期。在做设备的安规设计时，该模块的交流输入引脚与直流输出引脚之间的爬电距离已经通过模块自身的封装设计满足安规要求，设计人员只需要在PCB上按照模块引脚的分布预留对应的安规间距即可，无需额外增加隔离挡板等结构，能有效简化板卡的安规设计流程。
