多槽带轮式牵引传动部件结构设计

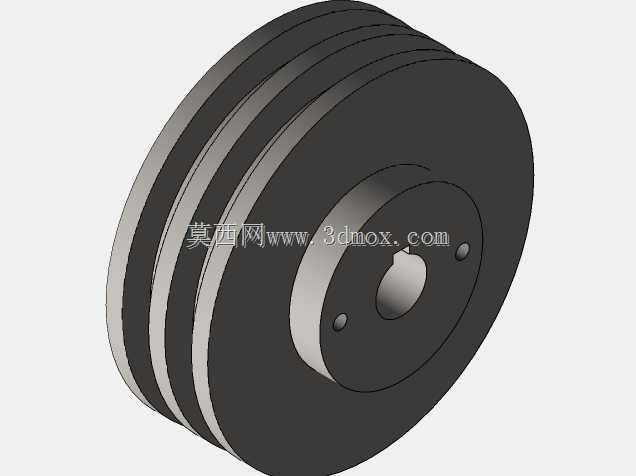

　　在工业传动系统的布局里，这类多槽带轮结构常作为牵引动力传递的核心执行件，适配平带、多楔带等不同挠性传动件的安装需求，常见于轻工输送设备、小型牵引机组、纺织机械的进给单元中，承担动力输入输出端的转速匹配、扭矩传递功能，相比单槽带轮，多槽结构可同时适配多组传动带并行布置，在相同轮体直径下能传递更大的额定扭矩，同时降低单根传动带的负载应力，延长传动带的更换周期。从结构设计逻辑来看，轮体采用整体式盘状结构，外缘加工有多道等距分布的梯形环槽，槽型的截面角度、槽深、槽间距均匹配对应规格传动带的截面尺寸，保证传动带嵌入后与槽壁有足够的接触面积，避免传动过程中出现打滑、跳带问题。轮体中心设置有阶梯式安装轴孔，轴孔一侧加工有键槽，

　　用于与传动轴通过平键实现周向固定，传递旋转扭矩；轴孔端面上均匀分布有两个螺纹定位孔，可配合端盖、紧定螺钉实现轮体的轴向定位，防止设备运行过程中轮体沿轴向窜动，影响传动精度。轮体的辐板部分采用等厚圆盘设计，在保证整体结构刚度的前提下尽可能降低轮体自重，减少旋转过程中的转动惯量，降低驱动端的启动负载，同时辐板与外缘轮槽、中心轮毂的过渡位置均设计有圆角过渡，避免应力集中导致轮体在长期交变载荷下出现疲劳开裂问题。从安装边界维度考量，轮体的最大外径需匹配传动系统的中心距设计要求，保证传动带的包角满足传动效率要求，通常小带轮的包角不小于120度，避免传动比出现过大偏差；轮体的总宽度对应多道环槽的排布宽度，

　　安装时需保证轮体端面与传动轴的轴线垂直度偏差在允许范围内，否则会导致传动带出现偏磨，大幅缩短使用寿命。中心轴孔的直径公差、键槽的尺寸公差均按照过渡配合的精度要求设计，既保证轮体与传动轴安装时的同轴度，也便于后期维护时的拆卸更换。在实际应用场景中，这类牵引带轮可根据传递功率的大小调整轮槽数量、轮体直径参数，当用于大负载牵引场景时，可适当增加轮槽数量，选用更高强度的铸铁材质加工轮体，提升轮体的耐磨性能与结构强度；当用于小型轻载设备时，也可采用铝合金材质加工，降低整体设备的自重。轮槽的工作表面需要达到对应的粗糙度要求，过于粗糙会加剧传动带的磨损，过于光滑则会降低摩擦系数导致打滑，通常槽面粗糙度控制在Ra3.2左右即可满足使用需求。

　　设计过程中还需要考虑轮体的静平衡要求，尤其是在高转速传动场景下，轮体的质量偏心会导致设备运行时出现振动、噪音问题，因此加工完成后需要对轮体进行静平衡校正，去除多余的不平衡质量，保证运行平稳性。这类结构的牵引传动件相比齿轮传动，具备缓冲吸振的能力，传动过程中噪音更低，且不需要严格的润滑维护，适合在多粉尘、工况相对恶劣的生产环境中使用，当传动系统出现过载时，传动带会在轮槽上出现打滑，可保护后端的驱动电机、传动部件不会因为过载出现损坏，具备一定的过载保护能力。在三维建模过程中，这类轮体结构通常采用旋转凸台命令生成基础轮坯，再通过拉伸切除或者旋转切除的方式加工出外缘的多道环槽，之后对各个过渡位置添加圆角特征，最后加工中心轴孔、键槽与端面定位孔，建模时需要注意各个特征的尺寸关联，当调整轮体直径、槽数参数时，可通过参数化驱动快速生成对应规格的模型，提升系列化产品的设计效率。安装时需要注意多组带轮的槽型中心对齐，避免传动带出现扭曲受力，张紧力调整到合适范围，张紧力过大会加剧轴承受力，过小则容易出现打滑问题，日常维护中只需要定期检查传动带的磨损情况、轮槽的磨损量，当槽壁磨损量超过允许值时及时更换轮体即可，整体维护成本较低，适配多种工业传动场景的使用需求。
