螺旋输送搅拌螺杆结构设计

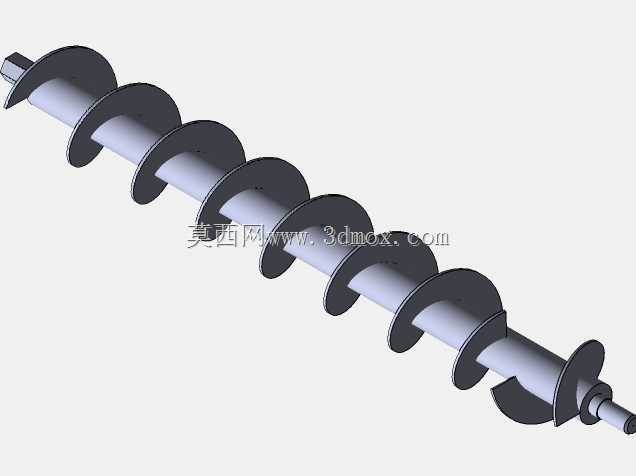

　　在粉体加工、颗粒物料处理、粘稠物料混配的各类生产场景里，螺旋类构件一直是兼顾输送与搅拌功能的核心执行部件，这款搅拌螺杆的设计，正是针对中小产能工况下，需要同时完成物料轴向推送与径向打散混合的需求开发。从结构上看，螺杆采用等直径芯轴搭配变螺距？不，仔细看叶片排布，是等螺距连续螺旋叶片，末端叶片做了切角收边处理，这种设计的考量在于，当物料被推送至螺杆末端出料位置时，不会因为叶片的整圈推送造成末端物料挤压结拱，切角结构可以让物料在末端获得更顺畅的出料轨迹，减少积料残留。芯轴两端做了阶梯轴结构设计，输入端是扁方结构，这种结构相比普通平键连接，在小扭矩输送搅拌工况下，加工更简便，装配时对中要求更低，同时能有效避免键连接长期运行后的键槽磨损松动问题，适合中小型搅拌设备、小型螺旋给料机的动力输入连接；输出端做了小直径轴颈，用来搭配端部轴承座，实现螺杆的径向支撑，保证螺杆高速旋转时的径向跳动量控制在允许范围内，避免叶片刮蹭料筒内壁。

　　从实际应用场景来说，这类螺杆常被用在小型食品加工设备的粉料混合工位、塑料挤出机的前置喂料段、污水处理药剂投加装置的药剂输送搅拌段，还有小型建材生产线上的干粉砂浆混配出料环节。设计时首先要匹配安装料筒的内径，这款螺杆的叶片外圆与芯轴的直径比控制在3:1左右，这个比例下，物料在螺旋槽内的填充率可以稳定保持在30%-45%区间，既不会因为填充率过高造成物料堵塞过载，也不会因为填充率过低导致输送效率不足、搅拌混合均匀度不够。叶片的厚度选择上，针对不同物料特性可以做调整，比如处理磨琢性强的石英砂、水泥类物料时，叶片需要做加厚处理或者表面堆焊耐磨层，而处理食品类粉料、塑料粒子这类低磨琢性物料时，采用常规厚度的钢板冲压焊接叶片即可，能有效控制构件重量，降低驱动端的动力损耗。

　　在安装边界上，两端轴颈的同轴度是加工时的核心控制指标，整根螺杆加工完成后需要做动平衡校正，避免长径比偏大的螺杆在高转速运行时出现共振，影响设备运行稳定性。螺旋叶片的焊接采用连续满焊工艺，避免叶片与芯轴连接位置存在缝隙，造成物料残留缝隙中发霉、变质，这一点在食品、医药相关物料处理场景中尤为重要，焊缝打磨光滑后，不会出现物料挂壁的问题，日常设备清理也更便捷。输入端的扁方尺寸需要匹配驱动端的连接套尺寸，装配时要保证轴向定位准确，避免螺杆运行时出现轴向窜动，导致叶片与料筒端面或者端盖发生摩擦。另外，这款螺杆的叶片螺旋升角经过优化，针对流动性一般的粉体物料，升角设置在18度左右，这个角度下，物料的轴向推送速度和径向搅拌翻动的频率能达到较好的平衡，不会因为升角过大造成物料只是被快速推送而没有足够的搅拌混合时间，也不会因为升角过小导致物料在槽内反复翻动无法顺利向前输送，出现物料在料筒内滞留发热的问题。

　　很多设计人员在做这类螺杆设计时，容易忽略末端叶片的结构处理，直接采用整圈叶片延伸到轴端，实际运行时会发现末端出料不稳定，时多时少，甚至在末端轴承位置出现物料挤入轴承座造成密封损坏的问题，这款螺杆末端的叶片做了局部切除，一方面可以让物料在末端失去整圈叶片的强制推送，依靠自身重力顺利出料，另一方面也能减少末端位置的物料挤压应力，降低端部密封的承压，延长密封件的使用寿命。芯轴的材质选择上，常规工况采用45号钢调质处理即可，满足强度和刚度要求，接触腐蚀性物料的场景可以采用304或者316不锈钢材质，表面做抛光处理，进一步降低物料粘附的概率。在装配时，螺杆与料筒内壁的单边间隙需要控制在2-5mm，根据物料的粒径大小做调整，处理大颗粒物料时间隙适当放大，避免颗粒卡滞在叶片和筒壁之间，处理细粉物料时间隙适当缩小，减少细粉从间隙处回流，影响输送效率。
