不锈钢轴式十字叶片搅拌构件

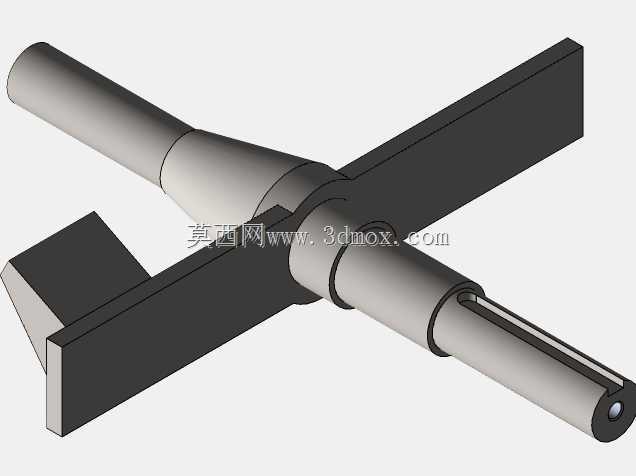

　　该搅拌构件核心采用不锈钢轴作为传动承载主体，轴段做了阶梯式变径设计，靠近动力输入端的轴段直径更大，用于匹配联轴器的安装公差，传递电机输出的旋转扭矩，轴端预留的键槽结构可实现与传动部件的周向固定，避免运转过程中出现打滑松脱的问题，轴身的环形槽位用于安装轴用挡圈，实现叶片组件的轴向定位，控制叶片在轴上的安装位置精度，防止高速搅拌时叶片发生轴向窜动。十字形布置的平直叶片焊接固定在轴身的定位轴肩处，两片叶片呈90度垂直交叉布局，叶片采用等厚度矩形截面不锈钢板材加工，边缘做了倒角处理，减少搅拌过程中流体对叶片边缘的冲蚀磨损，同时降低运转时的流体阻力。这类轴式搅拌构件多用于中低粘度流体的混合工况，常见于水处理药剂调配槽、小型化工配料罐、

　　食品行业的糖浆混合罐体中，运转时随轴旋转的叶片会推动罐内流体形成径向与轴向的复合流场，打破罐内的流体分层，让不同密度、不同组分的介质充分接触混合，相比螺旋桨式搅拌构件，这种十字平直叶片的结构剪切作用更温和，不会对介质中的热敏性成分、悬浮颗粒造成过度破碎，适合需要温和混合的工艺场景。设计阶段首先要匹配罐体的安装边界，叶片的回转直径需要比罐体内径小100到150毫米，避免叶片旋转时刮蹭罐壁，同时要保证叶片外缘与罐底的距离控制在罐体直径的六分之一到四分之一区间，防止罐底出现物料沉积死角；轴的伸出长度需要结合罐体的安装法兰位置确定，轴的悬臂段长度要控制在合理范围，避免长悬臂运转时出现轴系挠度过大、振动超标的问题，

　　必要时可在轴端加装底轴承辅助支撑。轴的变径位置做了圆弧过渡处理，减少应力集中，避免长期交变载荷下轴段出现疲劳断裂，叶片与轴的连接位置采用满焊工艺，焊后做打磨抛光处理，消除焊接应力的同时，减少物料在焊缝位置的挂壁残留，方便生产后的清洗作业，满足食品、医药类工况的卫生要求。实际选型时需要根据搅拌介质的粘度、罐体容积、设计转速核算轴的扭矩承载能力，匹配对应的轴径尺寸，叶片的厚度也要根据搅拌时的流体阻力计算确定，避免高负荷下叶片出现变形，键槽的尺寸公差要符合对应标准的配合要求，保证传动的可靠性，轴表面的粗糙度要控制在合理范围，降低流体粘附的概率，同时提升不锈钢材质的抗腐蚀能力。
